LNF992

LNF992 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

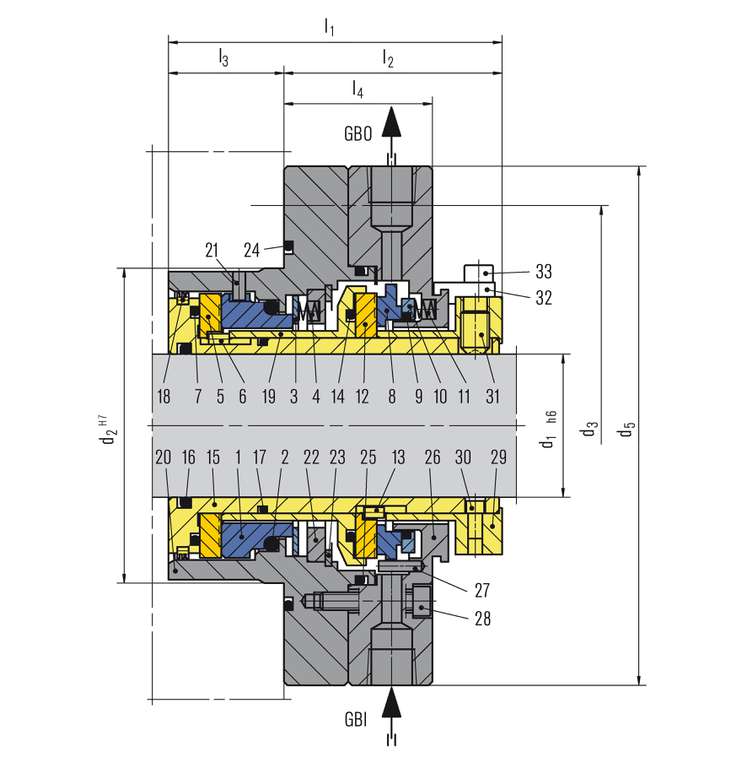

Pos. Benennung
1,8 Gleitring
2, 7, 9, 14, 16, 17, 24, 25 O-Ring
3, 10 Druckring
4, 11 Feder
5, 12 Gegenring
6, 13, 21, 27, 30 Stift
15 Wellenhülse
18 Labyrinth
19 Adapterhülse
20, 26 Deckel
22 Adapter
23 Sicherungsring
28, 33 Zylinderschraube
29 Mitnehmer
31 Gewindestift
32 Montagelehre


GBO Sperrgas AUS
GBI Sperrgas EIN
  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Gasgeschmiert
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung stationär
  • Drehrichtungsunabhängig
  • Massive Gleit- und Gegenringe
  • Berührungsfrei laufend
  • Kein Eindringen des Prozessmediums zwischen die Gleitflächen, keine Emissionen zur Atmosphäre
  • Geeignet für feststoffbeladene Medien
  • Produktseitige Dichtung bei Druckumkehr und positivem Druck einsetzbar
  • Geringe Leistungsaufnahme
Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = Vakuum ... 16 bar (232 PSI)
Temperatur: t = -40 °C ... +160 °C (-40 °F … +320 °F)
Gleitgeschwindigkeit: vg = 23 m/s (75 ft/s)
Gleitringe: Siliziumkarbid SSiC (Q1),
Kohlegrafit, hochverdichtet
Gegenringe: Siliziumkarbid SSiC (Q1)
Nebendichtungen: FKM (V)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3NC-FB
  • Raffinerietechnik
  • Öl- und Gasindustrie
  • Petrochemische Industrie
  • Chemische Industrie
  • Gase und Flüssigkeiten
  • Gefährliche Medien
  • Umweltschädigende Medien
  • Monomere
  • API 610 / ISO 13709 Pumpen
  • Prozesspumpen
