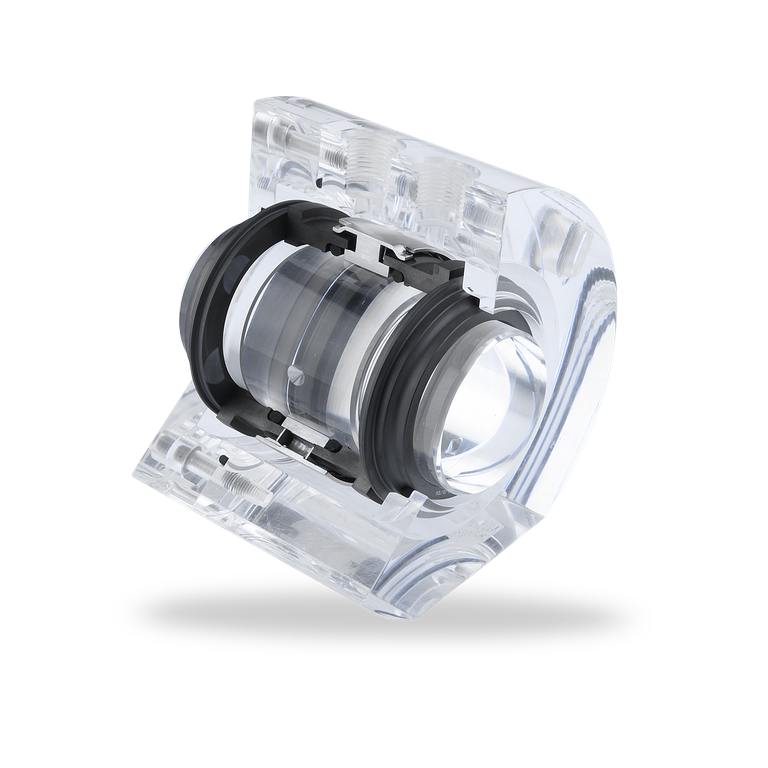

CGSH-KD

CGSH-KD
Produkt anfragen

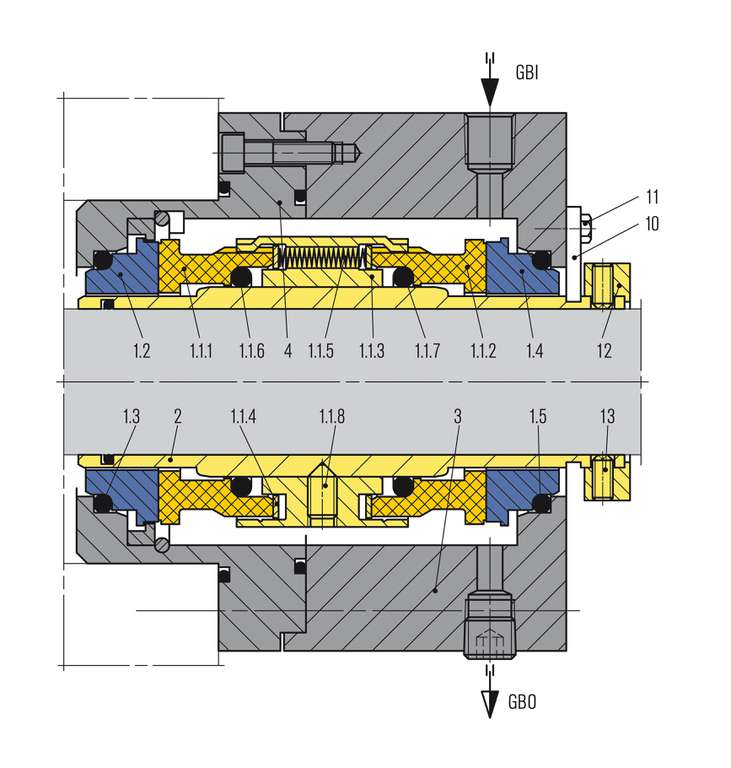

Pos. Benennung
1.1.1, 1.1.2 Gleitring
1.1.3 Mitnehmer
1.1.4 Druckring
1.1.5 Feder
1.1.6, 1.1.7, 1.3, 1.5 O-Ring
1.1.8, 13 Gewindestift
1.2, 1.4 Gegenring
2 Wellenhülse
3, 4 Deckel
10 Montagelehre
11 Sechskantschraube
12 Stellring


GBI Sperrgas EIN
GBO Sperrgas AUS

CGSH-KD

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Back-to-Back-Anordnung
  • Cartridge-Einheit
  • Drehrichtungsunabhängig (mit U-Nuten)
  • Gasgeschmiert
  • Berührungsfreier Lauf, keine Reibung
  • Gruppenbefederung rotierend

Vorteile

  • Universell einsetzbar in Erstausrüstung oder Umrüstung
  • Effiziente Lagerhaltung durch standardisierte Komponenten
  • Breite Auswahl an Werkstoffen
  • Metallische Teile auch in Spezialwerkstoffen lieferbar

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = 23 bar (333 PSI)
Temperatur:
t = -20 … +176 °C (-4°F … +350°F)
Gleitgeschwindigkeit: vg = 23 m/s (76 ft/s)
Axialbewegung: ±1,0 mm

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-4 (M)* und C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent,
weitere Werkstoffe auf Anfrage.

* EagleBurgmann Standard

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3NC-BB
  • API 682 4th ed. Cat. 1 - 3NC-BB

Empfohlene Dichtungsversorgung

Prozessseite*:
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 21
API Plan 22
API Plan 31
API Plan 32
API Plan 41

Sperrraum:
API Plan 74

* Zirkulationspläne 11 ... 41: Integration in die Dichtung maßabhängig.
