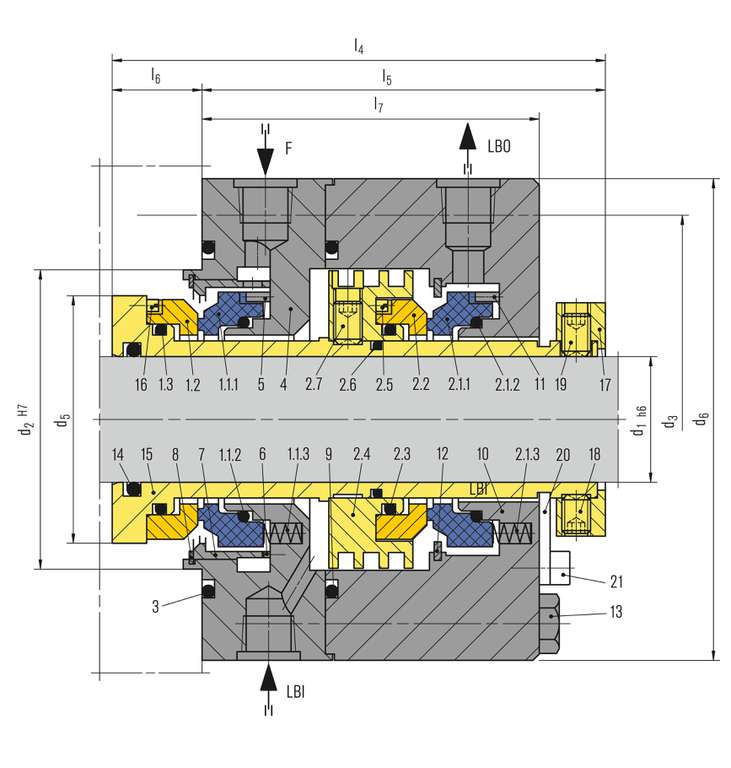

Pos. Benennung
1.1.1, 2.1.1 Gleitring
1.1.2, 1.3, 2.1.2,
2.3, 2.6, 3, 9, 14 O-Ring
1.1.3, 2.1.3 Feder
1.2, 2.2 Gegenring
2.4 Manschette
2.5, 16 Mitnehmerschraube
2.7, 18, 19 Gewindestift
4, 10 Deckel
5, 6, 11 Stift
7 Verteilerring
8, 12 Sicherungsring
13 Sechskantschraube
15 Wellenhülse
17 Mitnehmer
20 Montagelehre
21 Zylinderschraube


F Spülung
LBO Vorlage-/Sperrflüssigkeit AUS
LBI Vorlage-/Sperrflüssigkeit EIN

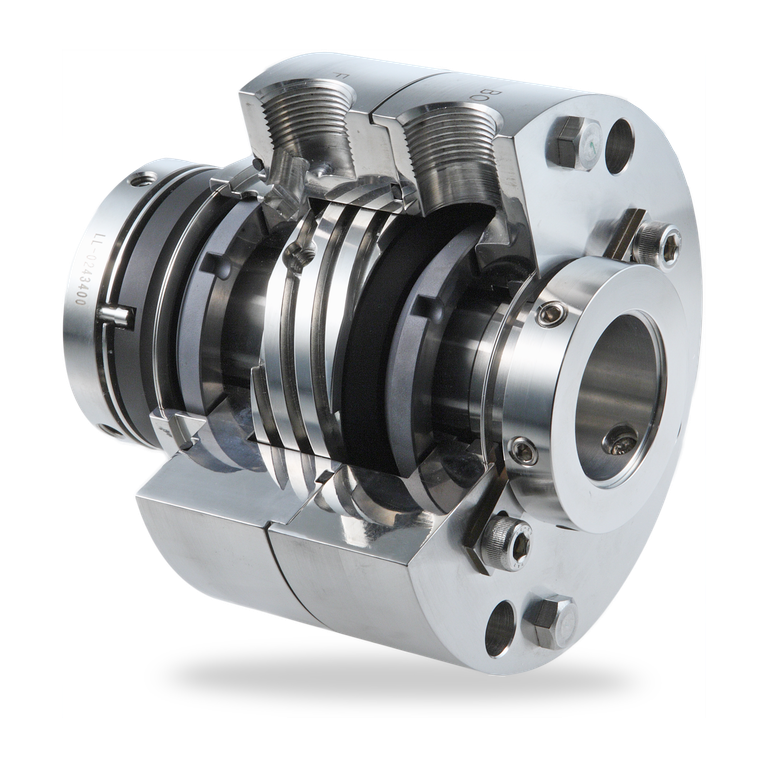

LL9DJUU

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2 und 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Gleiche Größe von Inboard- und Outboard-Dichtung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung stationär
  • Massive Gleit- und Gegenringe

Vorteile

  • Geeignet für höhere Geschwindigkeiten
  • Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich

Einsatzbereich

Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = 60 bar (870 PSI)
Temperatur: -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 50 m/s (164 ft/s)


* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 2CW-CW
  • API 682 4th ed. Cat. 2/3 - 3CW-FB
