LL9DJUE

LL9DJUE Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

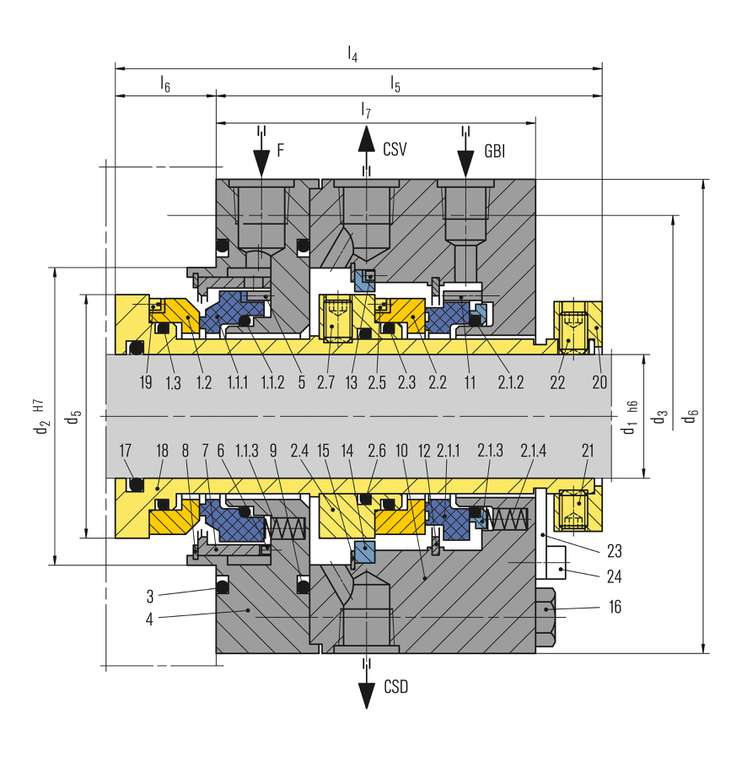

Pos. Benennung
1.1.1, 2.1.1 Gleitring
1.1.2, 1.3, 2.1.2, 2.3,
2.6, 3, 9, 17 O-Ring
1.1.3, 2.1.4 Feder
1.2, 2.2 Gegenring
2.1.3 Druckring
2.4 Manschette
2.5, 19 Mitnehmerschraube
2.7, 21, 22 Gewindestift
4, 10 Deckel
5, 6, 11, 13 Stift
7 Verteilerring
8, 12, 15 Sicherungsring
14 Drossel
16 Sechskantschraube
18 Wellenhülse
20 Mitnehmer
23 Montagelehre
24 Zylinderschraube


F Flush
CSV Sicherheitsdichtung Entlüftung
GBI Vorlagegas EIN
CSD Sicherheitsdichtung Drainage
  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2
  • Doppeldichtung in Face-to-Back-Anordnung
  • Tockenlaufende Sicherheitsdichtung (Containment Seal)
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung stationär
  • Massive Gleit- und Gegenringe
  • Sicherheitsdichtung verhindert Emissionen flüchtiger und nicht-flüchtiger Kohlenwasserstoffe bei Versagen der der produktseitigen Dichtung
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Lange Lebensdauer
  • Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck (Primärdichtung): p = Vakuum ... 60 bar (870 PSI)
Druck (Sekundärdichtung): p = 2,75 bar (40 PSI) normaler Betrieb,
max. 60 bar (870 PSI) nasser Betrieb
Temperatur: -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: ... 25 m/s (82 ft/s)


* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.
Gleitring (Primärdichtung): Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gleitring (Sekundärdichtung): Spezialkohle
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 2CW-CS
  • Raffinerietechnik
  • Öl- und Gasindustrie
  • Petrochemische Industrie
  • Chemische Industrie
  • Kraftwerkstechnik
  • Leicht flüchtige Kohlenwasserstoffe
  • LPG-Anlagen
  • API 610 / ISO 13709 Pumpen
  • Prozesspumpen
