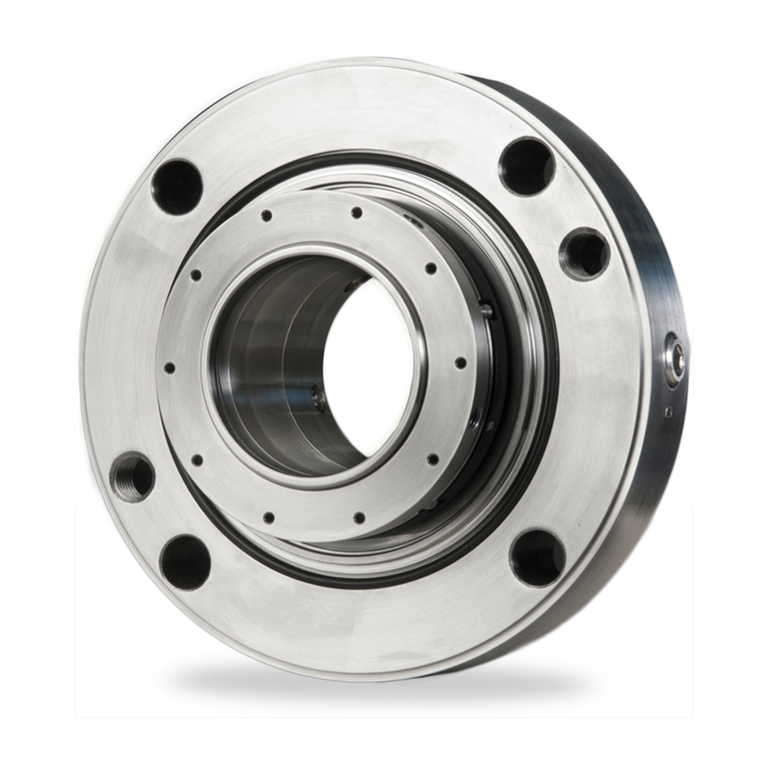

LEK777

LEK777 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

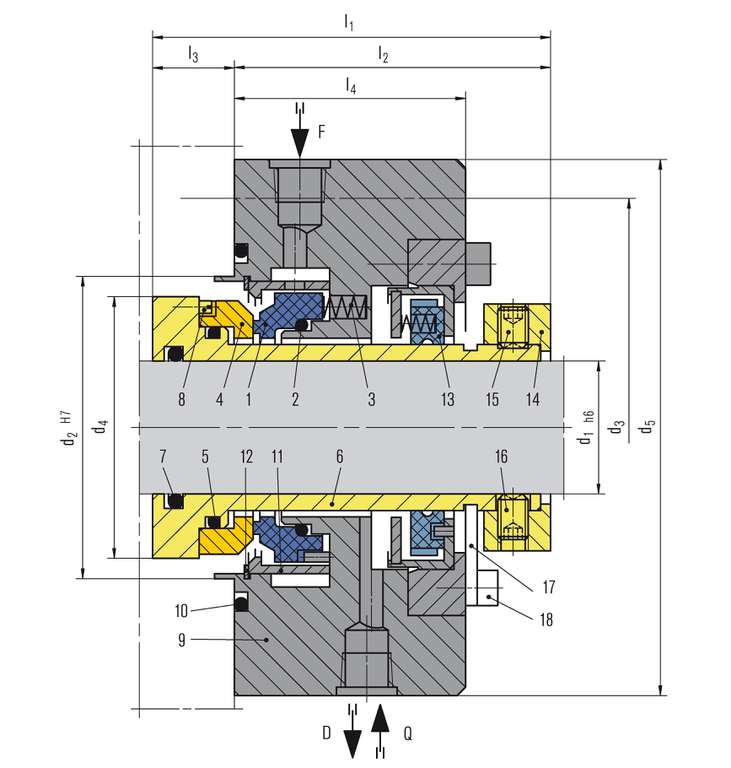

Pos. Benennung
1 Gleitring
2, 5, 7, 10 O-Ring
3 Feder
4 Gegenring
6 Wellenhülse
8 Mitnehmerschraube
9 Deckel
11 Verteilerring
12 Sicherungsring
13 Drossel
14 Mitnehmer
15, 16 Gewindestift
17 Montagelehre
18 Zylinderschraube


F Spülung
D Drainage
Q Quench
  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
  • Einzeldichtung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung stationär
  • Massive Gleit- und Gegenringe
  • Geeignet für höhere Geschwindigkeiten
  • Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
Wellendurchmesser:
d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck (produktseitig):
p = Vakuum ... 60 bar ( … 870 PSI)
Temperatur:
t = -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 50 m/s (164 ft/s)


* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.
Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 1CW-FL
  • Raffinerietechnik
  • Öl- und Gasindustrie
  • Petrochemische Industrie
  • Chemische Industrie
  • Kraftwerkstechnik
  • Leicht flüchtige Kohlenwasserstoffe
  • LPG-Anlagen
  • API 610 / ISO 13709 Pumpen
  • Prozesspumpen
