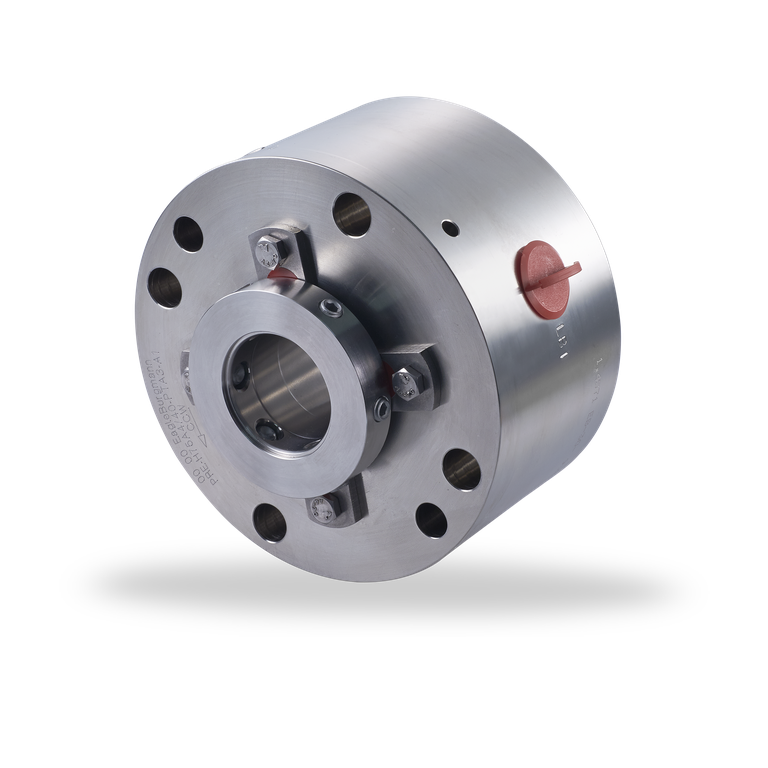

H75LG4-C

H75LG4-C Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

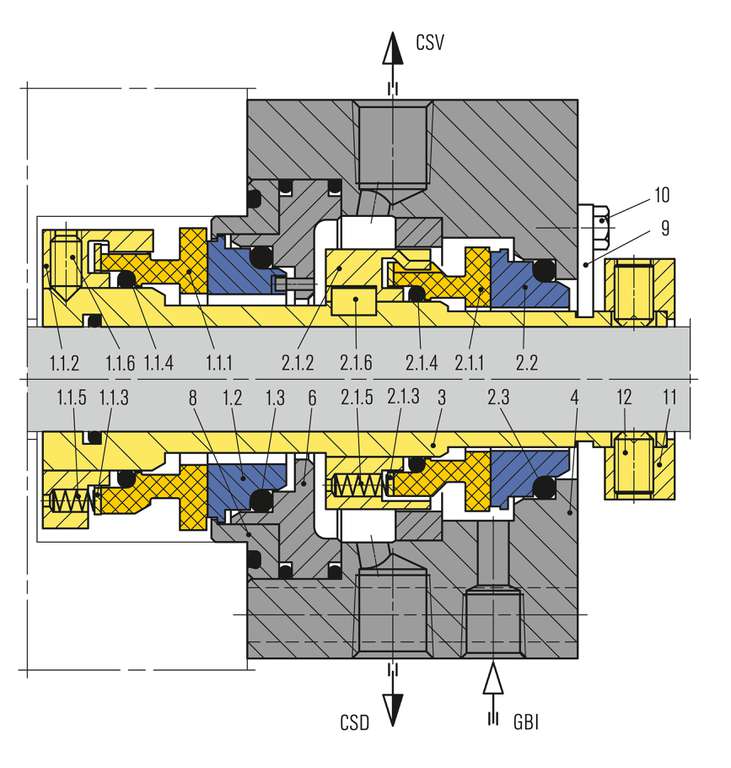

Pos. Benennung
1.1.1, 2.1.1 Gleitring
1.1.2, 2.1.2 Mitnehmer
1.1.3, 2.1.3 Druckring
1.1.4, 1.3, 2.1.4, 2.3 O-Ring
1.1.5, 2.1.5 Feder
1.1.6, 12 Gewindestift
1.2, 2.2 Gegenring
2.1.6 Passfeder
3 Wellenhülse
4 Deckel
6 Einsatz
8 Fixierring
9 Montagelehre
10 Sechskantschraube
11 Stellring


CSV Sicherheitsdichtung Entlüftung
CSD Sicherheitsdichtung Drainage
GBI Vorlagegas EIN
  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2
  • Doppeldichtung in Face-to-Back-Anordnung
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Äußere Dichtung trocken und berührungsfrei laufend (Containment Seal)
  • Universell einsetzbar in Erstausrüstung oder Umrüstung
  • Effiziente Lagerhaltung durch standardisierte Komponenten
  • Breite Auswahl an Werkstoffen
  • Metallische Teile auch in Spezialwerkstoffen lieferbar
  • Ausgelegt für verdampfende Medien
  • Geeignet für Betrieb nahe am Dampfdruck
Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = 20 bar (290 PSI)
Temperatur:
t = -40 °C … +176 °C (-40 °F … +350 °F)
Gleitgeschwindigkeit:
vg = 4 ... 23 m/s (13 ... 76 ft/s)
Axialbewegung: ±1,0 mm
Gleitringe: Blisterresistente Kohle
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-4 (M)* und C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.

* EagleBurgmann Standard
  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 2NC-CS
  • API 682 4th ed. Cat. 1 - 2NC-CS
  • Raffinerietechnik
  • Öl- und Gasindustrie
  • Chemische Industrie
  • Petrochemische Industrie
  • Medien mit gasförmiger Leckage
  • API 610 / ISO 13709 Pumpen
  • Prozesspumpen
