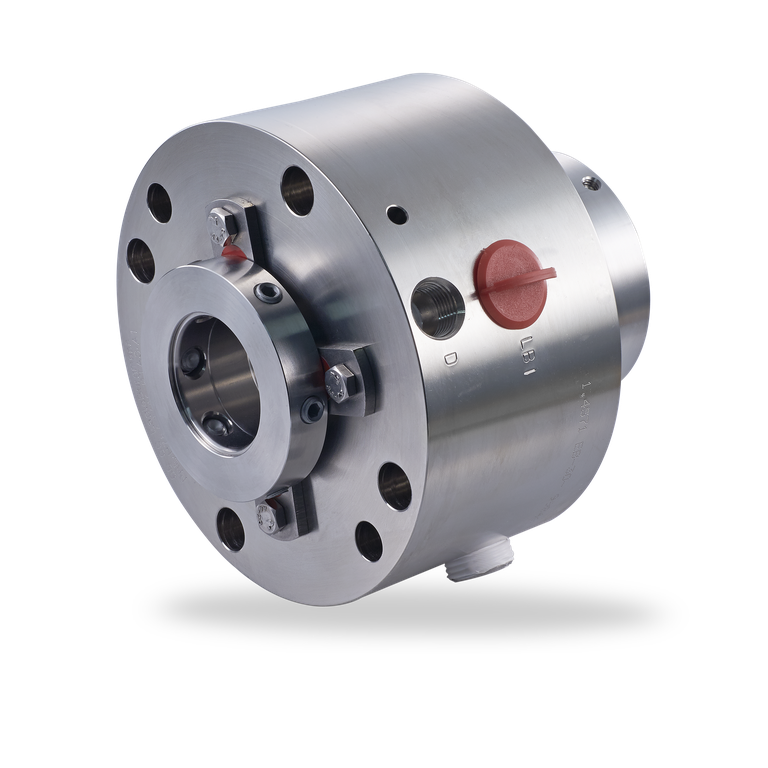

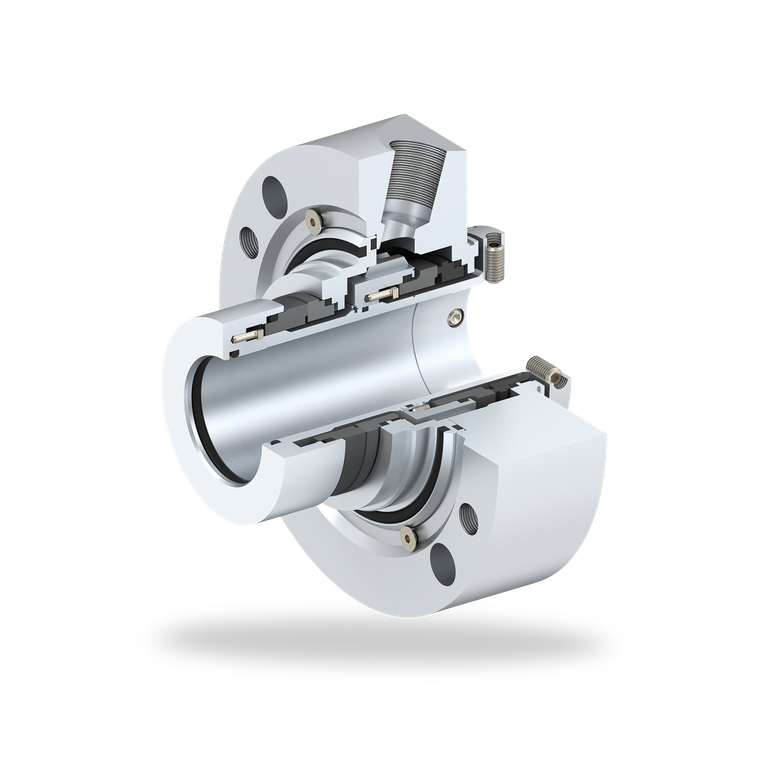

H75A4-T

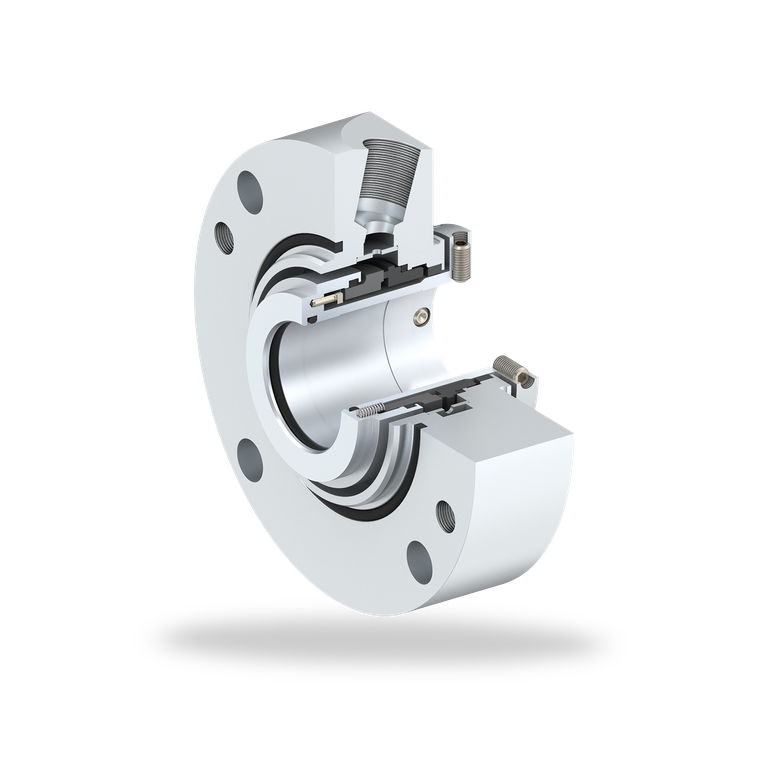

H75A4-T Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

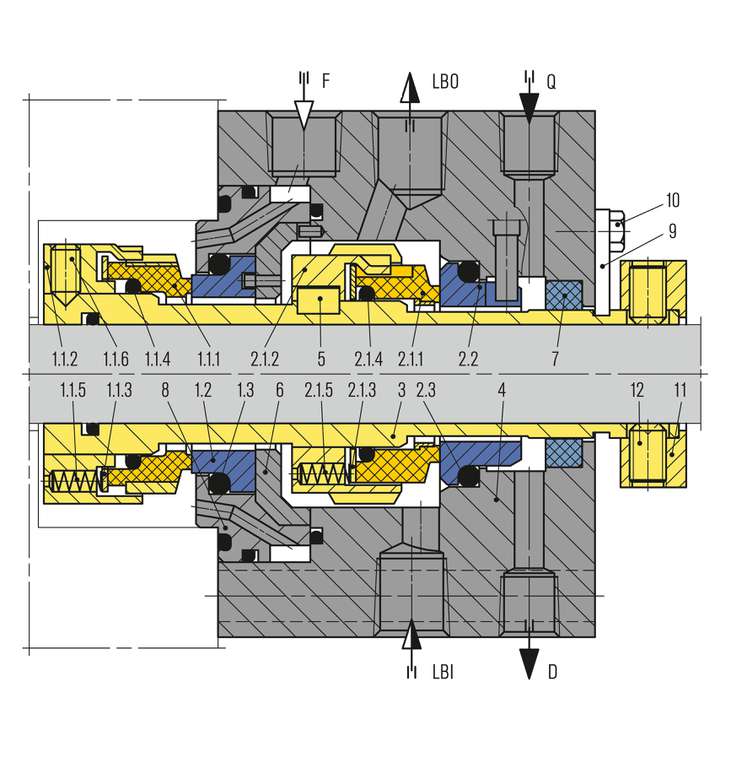

Pos. Benennung
1.1.1, 2.1.1 Gleitring
1.1.2, 2.1.2 Mitnehmer
1.1.3, 2.1.3 Druckring
1.1.4, 1.3, 2.1.4, 2.3 O-Ring
1.1.5, 2.1.5 Feder
1.1.6, 12 Gewindestift
1.2, 2.2 Gegenring
3 Wellenhülse
4 Deckel
5 Passfeder
6 Adapterring
7 Drossel
8 Adapter
9 Montagelehre
10 Sechskantschraube
11 Stellring


F Spülung
LBO Vorlage-/Sperrflüssigkeit AUS
Q Quench
LBI Vorlage-/Sperrflüssigkeit EIN
D Drainage
  • Dichtung nach API 682 Category 2 und 3,
    Type A, Arrangement 2 und 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Integrierte Pumpeinrichtung
  • Für Druckumkehr geeignet
  • Universell einsetzbar in Erstausrüstung oder Umrüstung
  • Effiziente Lagerhaltung durch standardisierte Komponenten
  • Breite Auswahl an Werkstoffen
  • Großes Einsatzfeld hinsichtlich Temperatur und Druck
  • Optimierte Drehmomentmitnahme
  • Metallische Teile auch in Spezialwerkstoffen lieferbar
Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = ... 42 bar (609 PSI)
Temperatur:
t = -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 23 m/s (76 ft/s)
Axialbewegung:
d <50 mm ±1,0 mm
d ≥50 mm ±1,5 mm

* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.
Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.
  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 2CW-CW
  • API 682 4th ed. Cat. 2/3 - 3CW-FB
  • Raffinerietechnik
  • Öl- und Gasindustrie
  • Petrochemische Industrie
  • Chemische Industrie
  • Kraftwerkstechnik
  • Leicht flüchtige Kohlenwasserstoffe
  • LPG-Anlagen
  • API 610 / ISO 13709 Pumpen
  • Prozesspumpen
