H75A4-C
H75A4-C

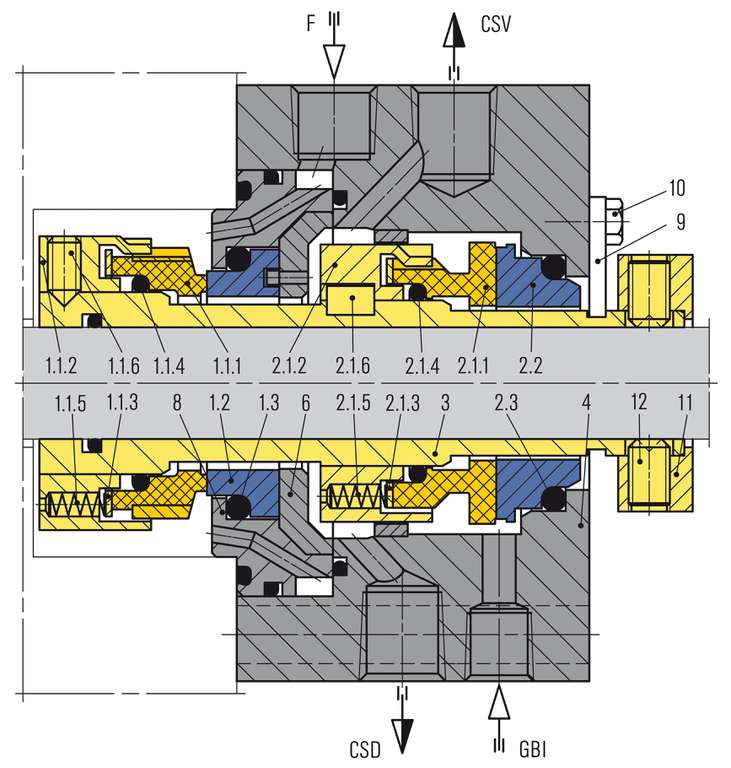

| Pos. | Benennung |
| 1.1.1, 2.1.1 | Gleitring |
| 1.1.2, 2.1.2 | Mitnehmer |
| 1.1.3, 2.1.3 | Druckring |
| 1.1.4, 1.3, 2.1.4, 2.3 | O-Ring |
| 1.1.5, 2.1.5 | Feder |
| 1.1.6, 12 | Gewindestift |
| 1.2, 2.2 | Gegenring |
| 2.1.6 | Passfeder |
| 3 | Wellenhülse |
| 4 | Deckel |
| 6 | Einsatz |
| 8 | Fixierring |
| 9 | Montagelehre |
| 10 | Sechskantschraube |
| 11 | Stellring |
F Spülung
CSV Sicherheitsdichtung Entlüftung
CSD Sicherheitsdichtung Drainage
GBI Vorlagegas EIN
H75A4-C
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2
- Doppeldichtung in Face-to-Back-Anordnung
- Berührungslos laufende Sicherheitsdichtung (Containment Seal)
- Entlastet
- Cartridge-Einheit
- Gruppenbefederung rotierend
Vorteile
- Kompaktes Design
- Universell einsetzbar in Erstausrüstung oder Umrüstung
- Effiziente Lagerhaltung durch standardisierte Komponenten
- Breite Auswahl an Werkstoffen
- Metallische Teile auch in Spezialwerkstoffen lieferbar
- Betriebssicher durch metallische Drehmomentübertragung der Kohle-Gleitringe
Werkstoffe
Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 2CW-CS
Empfohlene Anwendungen
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- CCUS
- Wasserstoff
- Nachhaltige Kunststoffe
- Alternative Kraftstoffe
- Medien mit gasförmiger Leckage
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
Ähnliche Produkte
APItex-S
- Dichtung nach API 682 Category 1, Type A, Arrangement 1
- Einzeldichtung
- Entlastet
- Cartridge-Einheit
- Drehrichtungsunabhängig
- Massiver Gleitring
- Massiver Gegenring
APItex-T
- Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
- Doppeldichtung in Face-to-Back-Anordnung
- Entlastet
- Cartridge-Einheit
- Drehrichtungsunabhängig
- Massive Gleitringe
- Massive Gegenringe
CGSH-KD
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
- Doppeldichtung in Back-to-Back-Anordnung
- Cartridge-Einheit
- Drehrichtungsunabhängig (mit U-Nuten)
- Gasgeschmiert
- Berührungsfreier Lauf, keine Reibung
- Gruppenbefederung rotierend
