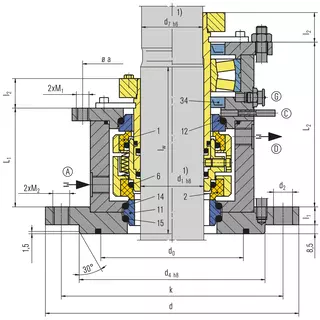

Zum Vergrößern auf das Bild klicken

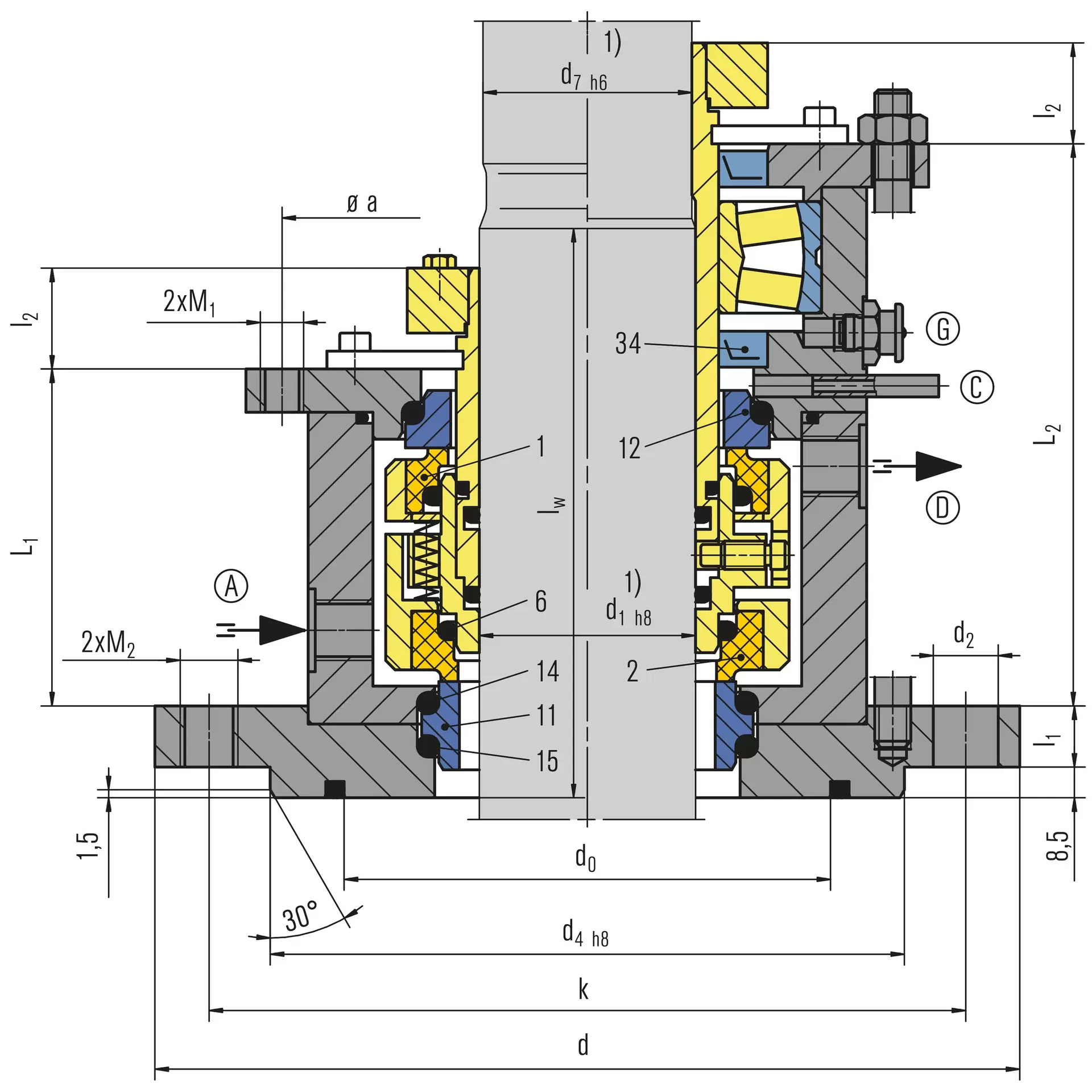

| Pos. | Benennung |
|---|---|
| 1 | Gleitring, atmosphärenseitig |
| 2 | Gleitring, produktseitig |
| 6, 14, 15 | O-Ring |
| 11 | Gegenring, produktseitig |
| 12 | Gegenring, atmosphärenseitig |
| 34 | Wellendichtring |

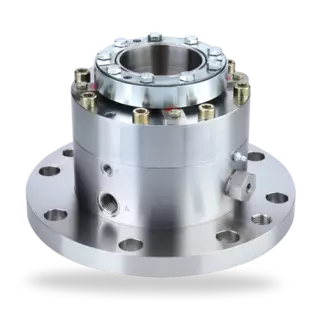

SeccoMix® 481
Merkmale
- Für Obenantriebe
- Für Stahlbehälter nach DIN bzw. Nicht-DIN
- Trockenlaufend
- Mit Stickstoff gesperrte Doppeldichtung; optional auch einfachwirkend
- Entlastet
- Gruppenbefederung rotierend
- Drehrichtungsunabhängig
Vorteile
- Montagefertige und werksgeprüfte Einheit
- Mit oder ohne Lager lieferbar
- Für Druckumkehr geeignet, z.B. bei Sperrdruckausfall
- Keine Kontamination des Produktes durch Sperrflüssigkeit
- Kraftschlüssige Verbindung zur Welle
- Anschlüsse nach DIN 28138 oder frei wählbar (SeccoMix® 451)
- ATEX-Bescheinigung auf Anfrage
Einsatzbereich
Wellendurchmesser:
d1 = 40 ... 220 mm (1,57" ... 8,66")
Druck: p1 = Vakuum ... 6 bar (87 PSI)
Temperatur: t1 = -20 °C ... +200 (250*) °C
(-4 °F ... +392 (482*) °F)
Gleitgeschwindigkeit: vg = 0 ... 2 m/s (0 ... 6 ft/s)
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
* mit Kühlflansch
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleitring: Kohlegrafit, FDA-konform
Gegenring: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile je nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
- ATEX
- DIN 28138 (Gleitringdichtungen für Rührerwellen)
- DIN 28136 T2 (für Stahlbehälter)
- DIN 28141 (Anschluss Montageflansch für Stahlbehälter)
- DIN 28154 (Wellenende für Stahlbehälter)
Empfohlene Anwendungen
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittelindustrie
- Rührwerke
- Mischer
- Reaktoren
Hinweis

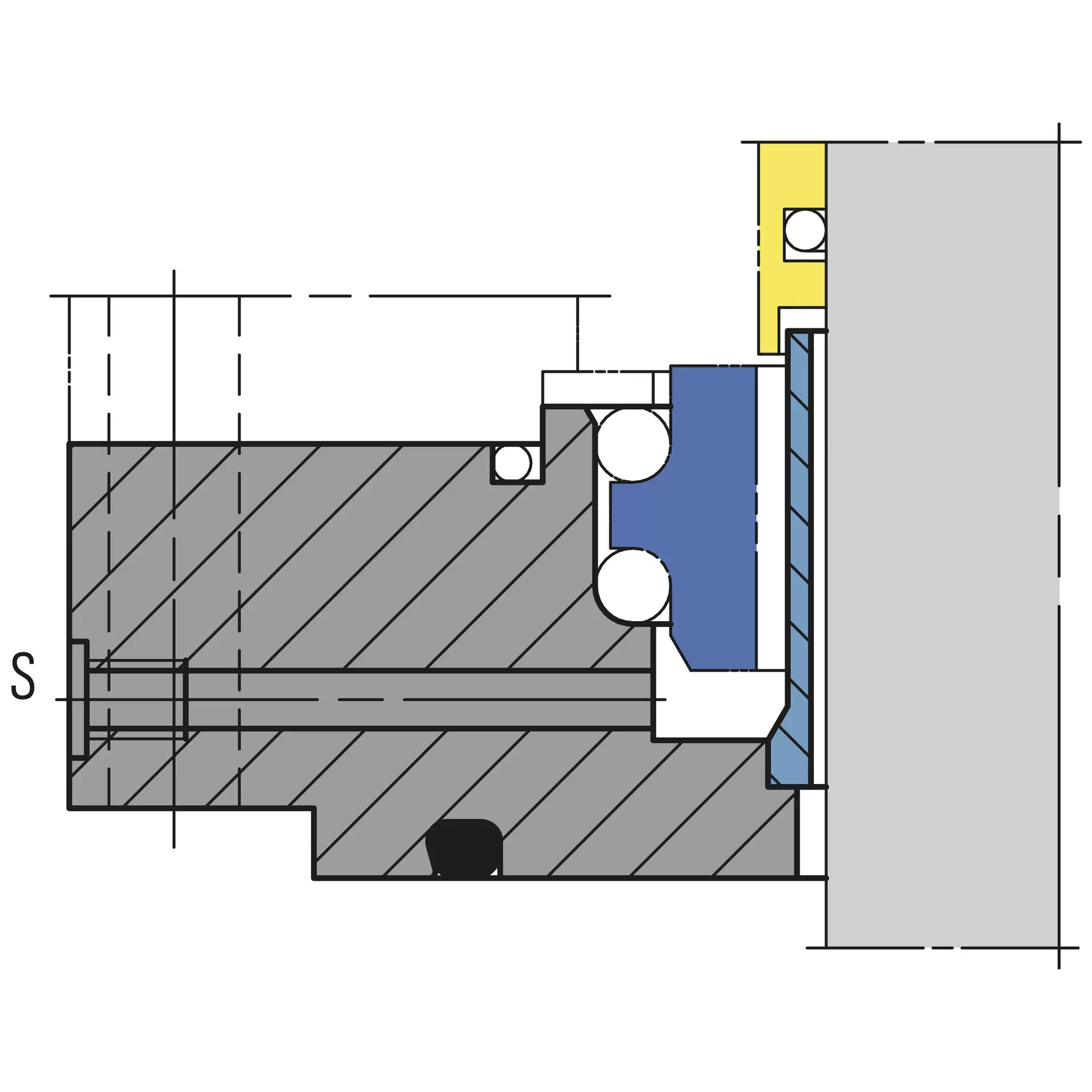

Optionen:
- Kühl- bzw. Heizflansch

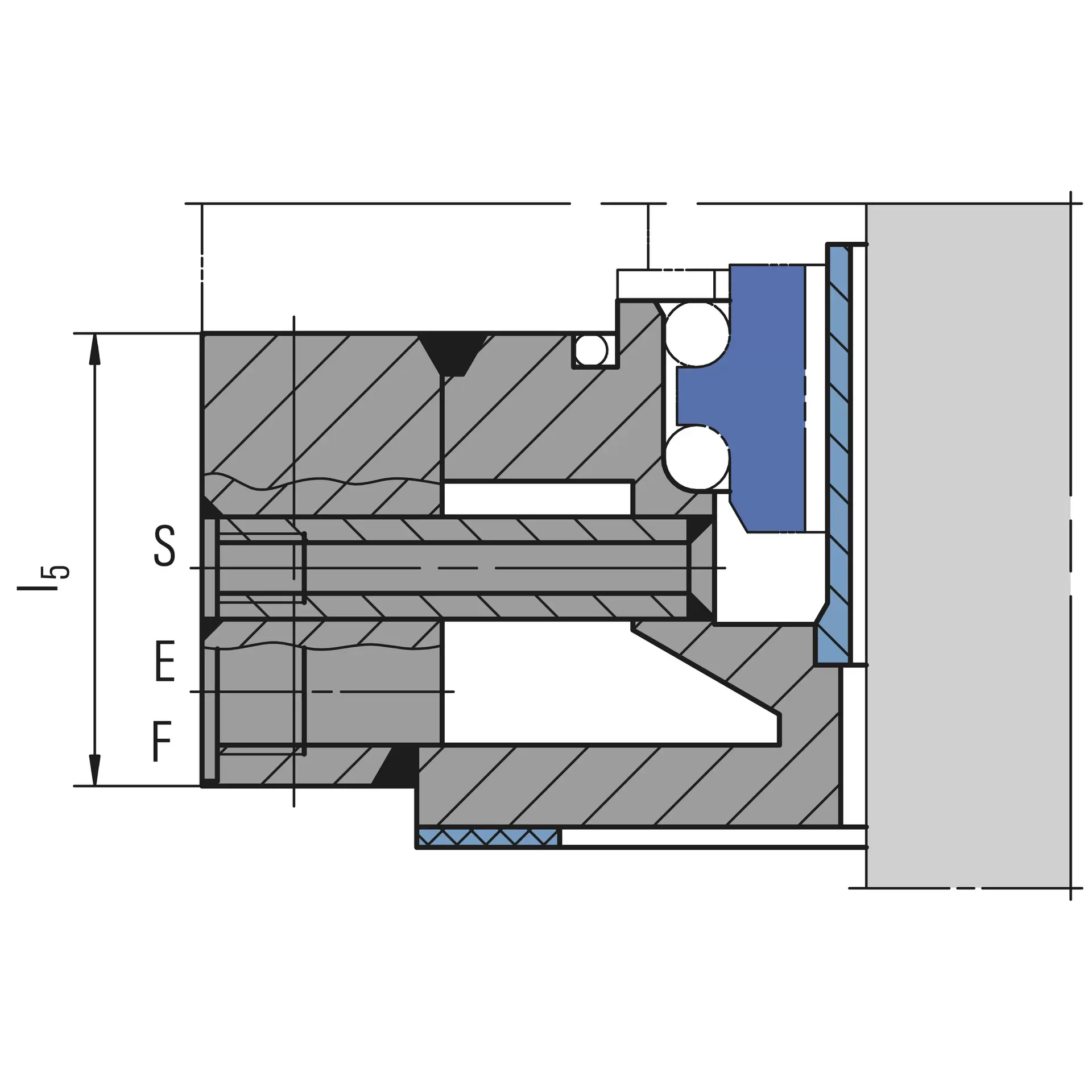

- Auffanghülse für Abrieb mit Spülung
- Auffanghülse für Abrieb mit Spülung und Kühl-/Heizflansch
- Polymerisationssperre
- Axialkompensator (Hubbewegung der Welle)
- Abstreifer (Hubbewegung der Welle)
Bitte anfragen.
Empfohlene Dichtungsversorgung
Gasversorgung
EagleBurgmann GSS4015/A400-D0
für Doppeldichtungen SeccoMix® 481...D..
Produktvarianten
SeccoMix 481
Single seal

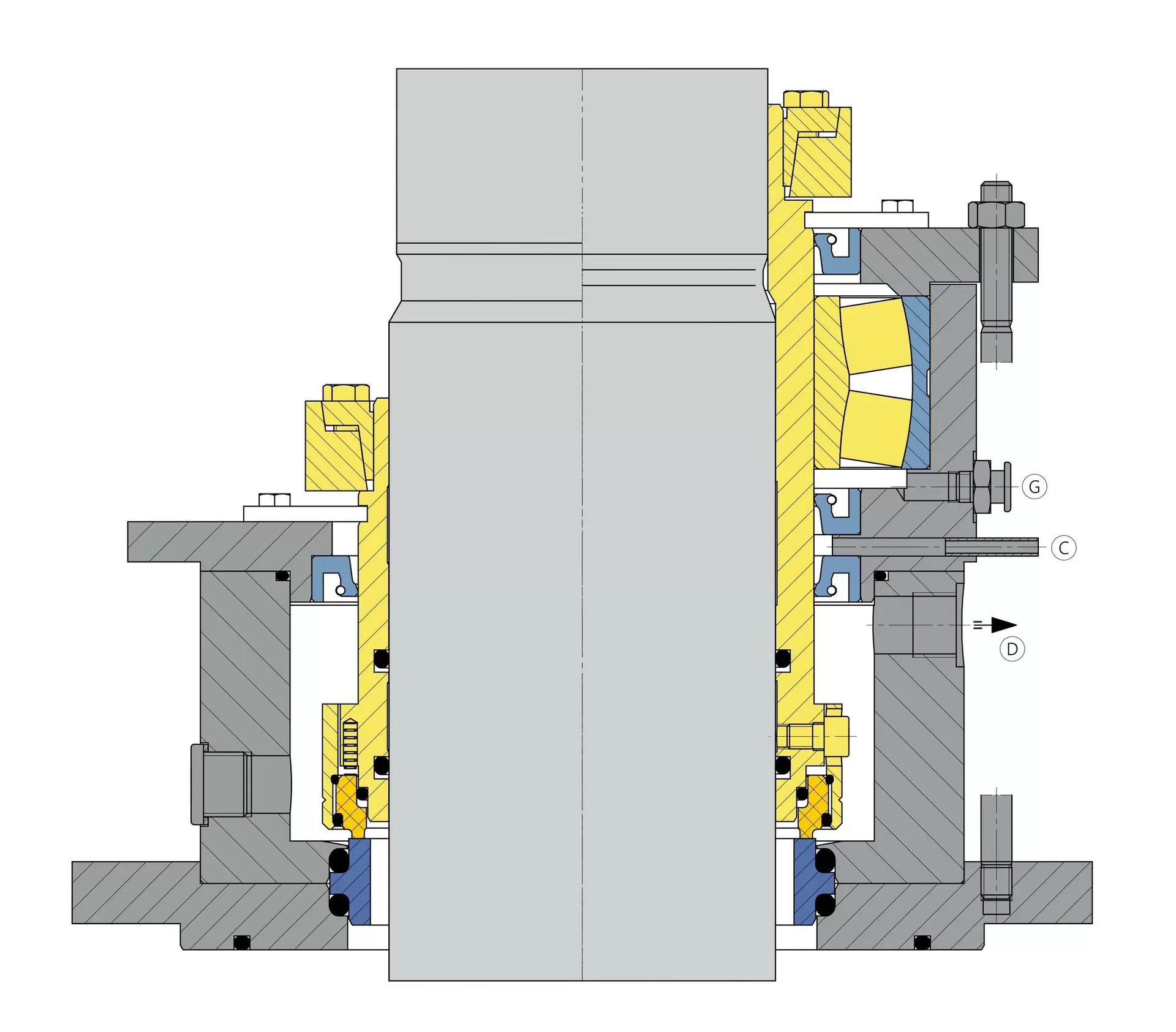

SeccoMix 481L
Single seal with integrated floating bearing.
SeccoMix 451
All types of the SeccoMix 481 range are also available for unstepped shafts. Seal identification: SeccoMix 451...
Customized design or e.g. different torque transmissions are available.
