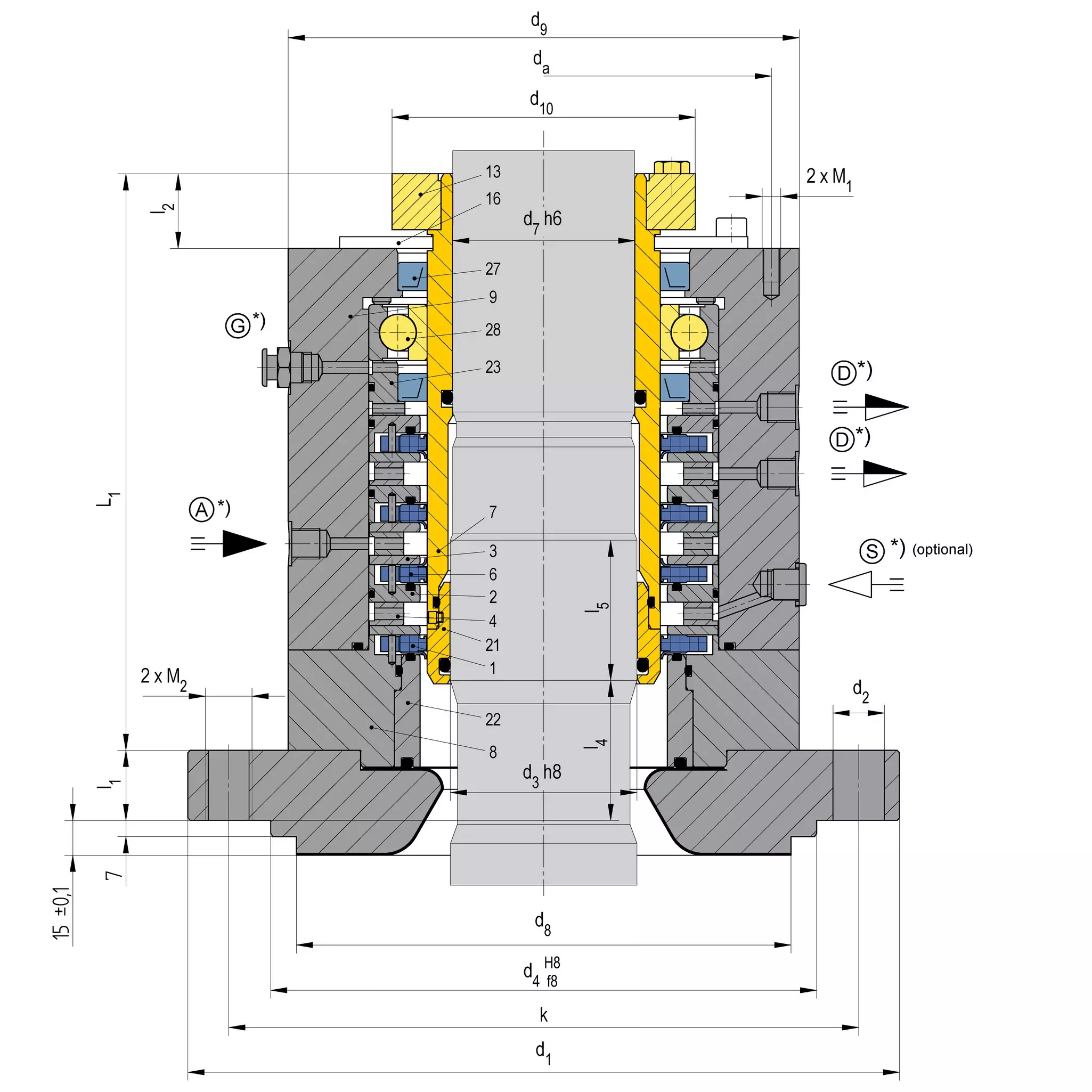

SeccoLip 461L-4
| Pos. | Benennung |
|---|---|
| 1 | Lippendichtung |
| 2 | Einsatz |
| 3 | Scheibe |
| 4 | Einlegering |
| 6 | Runddichtring |
| 7 | Wellenhülse |
| 8 | Flansch |
| 9 | Gehäuse |
| 13 | Schrumpfscheibe |
| 16 | Montagelehre |
| 23 | Distanzring |
| 27 | Wellendichtring |
| 28 | Wälzlager |
SeccoLip ® 461
Merkmale
- Für Obenantrieb, auf Anfrage auch Seiten- und Untenantrieb möglich
- Für emaillierte Behälter
- Trockenlaufend
- Modularer und flexibler Aufbau
- Kompensation der Wellenauslenkung durch patentierte Technik
- Drehrichtungsunabhängig
- Cartridge-Einheit
Vorteile
- Lieferbar als Cartridge, dadurch einfache und unkomplizierte Montage
- Montagefertige und werksgeprüfte Einheit
- Sichere und umweltgerechte Technik
- Der emaillierte Flansch muss nicht ausgetauscht werden - eine Adaption ist möglich
- Keine Überwachung notwendig
- Kein kostenintensives Versorgungssystem notwendig
- Geringer Wartungsaufwand
- Kein zusätzliches Wälzlager notwendig, jedoch optional erhältlich
- Dichtelement aus hellem chemisch hochbeständigen PTFE-Compound
- ATEX-Bescheinigung auf Anfrage
- Kundenspezifische Anpassungen möglich
Einsatzbereich
Wellendurchmesser: d1 = 40 ... 125 mm (1,57" ... 4,92")
Sonder-Wellendurchmesser zwischen 25 mm und 200 mm möglich (0,98"... 7,87")
Druck: p1 = Vakuum ... 6 bar (87 PSI)
Temperatur: -30 °C ... +200 °C (-22 °F ... +392 °F)
Gleitgeschwindigkeit: vg = 0 ... 2 m/s (0 ... 6 ft/s)
Axialbewegung: ±3,0 mm
Radialbewegung: 1,0 mm (bis 3 mm auf Anfrage)
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Lippendichtelement: Helles chemisch hochbeständiges PTFE-Compound
Nebendichtungen: FKM (V)
Adapter: AL-Oxid
Metallische Teile: 316L /1.4404
Je nach Kundenanforderung sind auch andere Werkstoffe möglich
Standards und Freigaben
- FDA
- ATEX
- TA-Luft-konform
Empfohlene Anwendungen
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittelindustrie
- Nicht toxische Medien
- Rührwerke
- Mischer
- Reaktoren
