SeccoLip 481L-4
| Pos. | Benennung |
|---|---|
| 1 | Lippendichtung |
| 2 | Einsatz |
| 3 | Scheibe |
| 4 | Einlegering |
| 6 | Runddichtring |
| 7 | Wellenhülse |
| 8 | Flansch |
| 9 | Gehäuse |
| 13 | Schrumpfscheibe |
| 16 | Montagelehre |
| 23 | Distanzring |
| 27 | Wellendichtring |
| 28 | Wälzlager |
SeccoLip ® 481
Merkmale
- Für Obenantrieb;
auf Anfrage auch Seitenantrieb möglich - Für Edelstahlbehälter
- Trockenlaufend
- Modularer und flexibler Aufbau
- Kompensation der Wellenauslenkung durch patentierte Technik
- Drehrichtungsunabhängig
- Cartridge-Einheit
- Variante für Anwendungen mit Produktkontakt erhältlich (SeccoLipR)
Vorteile
- Lieferbar als montagefertige Cartridge, für eine schnelle und unkomplizierte Montage
- Trockenlaufende Lippendichtung – je nach Anwendungsfall kann auf ein Versorgungsystem verzichtet werden
- Kein zusätzliches Wälzlager notwendig, jedoch optional erhältlich
- Dichtelement aus hellem chemisch hochbeständigen PTFE-Compound
- ATEX-Baumusterprüfbescheinigung vorhhanden
- CIP-/SIP-fähig
- Spülung möglich
- Erhältlich mit 2, 3 oder 4 Dichtlippen
- Keine Temperaturüberwachung erforderlich
- Weiter kundenspezifische Anpassungen möglich
Einsatzbereich
Wellendurchmesser: d1 = 40 ... 125 mm (1,57" ... 4,92")
Sonder-Wellendurchmesser zwischen 25 mm und 200 mm möglich (0,98"... 7,87")
Druck: p1 = Vakuum ... 6 bar (87 PSI)
Temperatur: -30 °C ... +200 °C (-22 °F ... +392 °F)
Gleitgeschwindigkeit: vg = 0 ... 2 m/s (0 ... 6 ft/s)
Axialbewegung: ±3,0 mm
Radialbewegung: 1,0 mm (bis 3 mm auf Anfrage)
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Lippendichtelement: Helles, chemisch hochbeständiges PTFE-Compound (FDA-konfform)
Nebendichtungen: FKM (V)
Metallische Teile: 316L / 1.4404
Je nach Kundenanforderung sind auch andere Werkstoffe möglich.
Standards und Freigaben
- FDA
- ATEX
- TA-Luft
Empfohlene Anwendungen
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittelindustrie
- Schüttgutindustrie
- Rührwerke
- Mischer
- Reaktoren
- Trockner
- Schneckenförderer
Produktvarianten

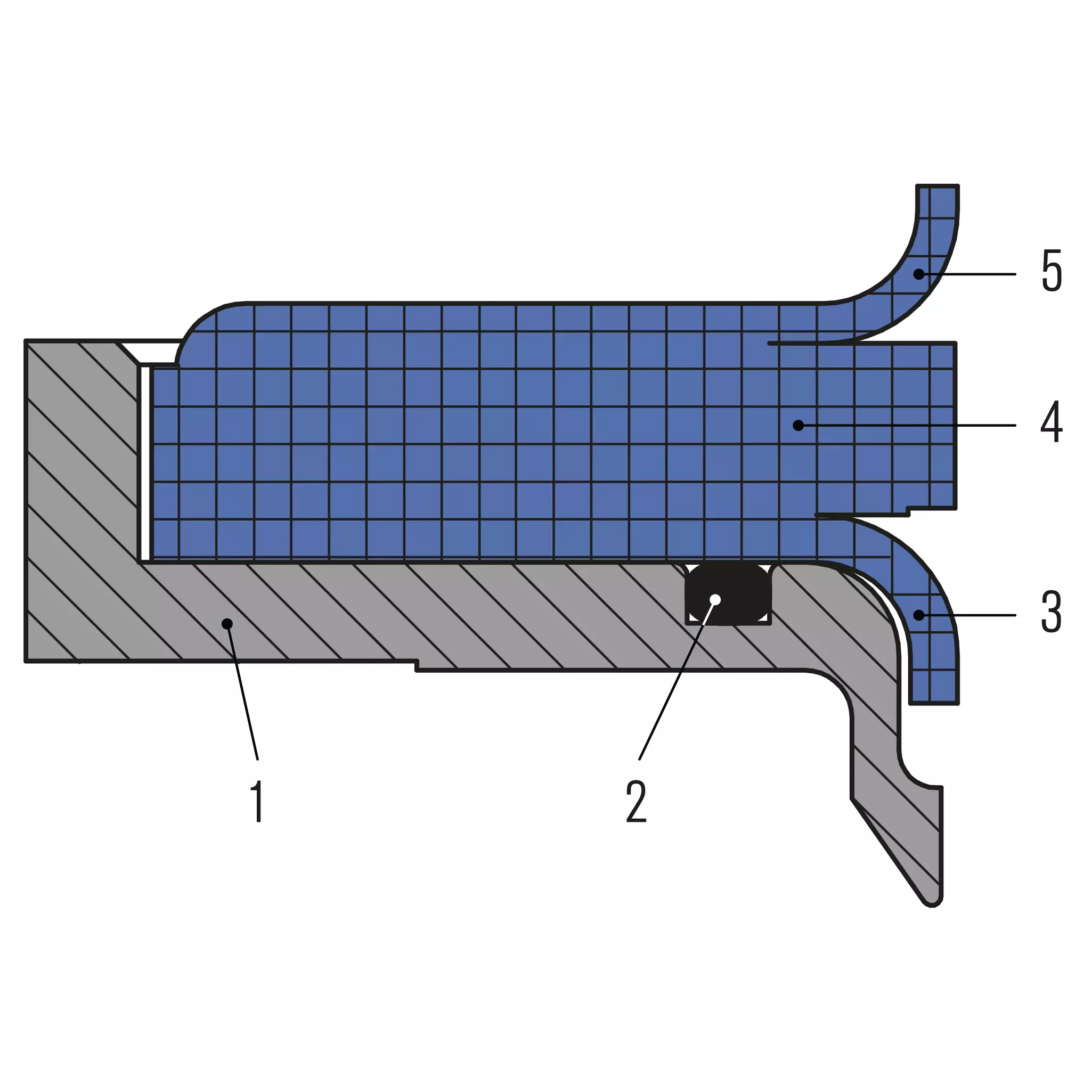

** SeccoLipR®** \n Die patentierte Komponentendichtung SeccoLipR® ist das neueste Mitglied der SeccoLip-Produktfamilie. Sie empfiehlt sich als zusätzliche Dichtungsstufe in der SeccoLip®481 bei anspruchsvollen Anwendungen mit abrasiven oder kristallinen Medien. Das vorgeschaltete Metallschild (1) schützt die dahinterliegende Lippendichtungen vor Produktkontakt. Das Gleitteil (4) gewährleistet eine sichere Nachführung des Dichtelements bei radialen Wellenauslenkungen, während die zweite PTFE-Dichtlippe (5) eine zuverlässige Abdichtung bei Unterdruckanwendungen sicherstellt.
Die SeccoLipR® ist auch als Einzellösung erhältlich und kann zudem mit anderen Rührwerksdichtungen von EagleBurgmann kombiniert werden.
Die Vorteile auf einem Blick:
Schutz vor Produkteintrag in die Dichtung
Ermöglicht den Vakuumbetrieb
Erhöht die Zuverlässigkeit und Anlagenverfügbarkeit
Pos. Benennung
1 Metallschild
2 O-Ring
3 PTFE-Dichtlippe (Produktseite)
4 Drossel
5 PTFE-Dichtlippe (Atmosphärenseite)

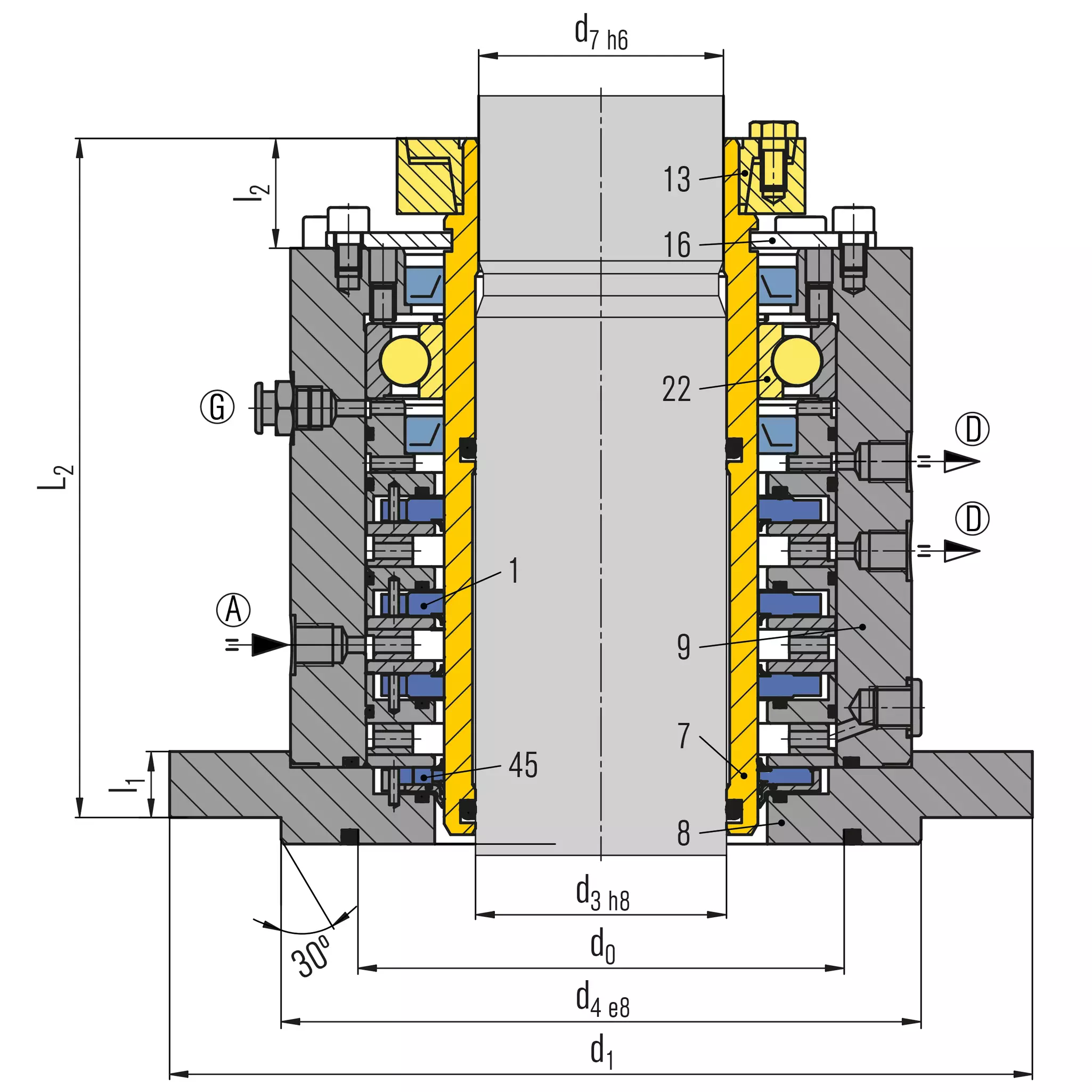

SeccoLipR481L-4 \n Die verschleißarme Variante für anspruchsvolle Anwendungen mit Produktkontakt, beispielsweise bei abrasiven und kristallinen Medien.
Die SeccoLipR®481L zeichnet sich durch die zusätzlich produktseitig eingebaute SeccoLipR®-Komponente aus. Diese schützt die dahinterliegenden PTFE-Gleitteile und Dichtlippen vor Produkteintrag.
Die SeccoLipR®481L eignet sich für den Oben- und den Seitenantrieb und ist nur mit Lager erhältlich. Eine Spülung kann über eine Sonderlösung realisiert werden.
Pos. Benennung
1 Lippendichtung
7 Wellenhülse
8 Flansch
9 Gehäuse
13 Schrumpfscheibe
16 Montagelehre
22 Wälzlager
45 SeccoLipR
