AD510 / AD520

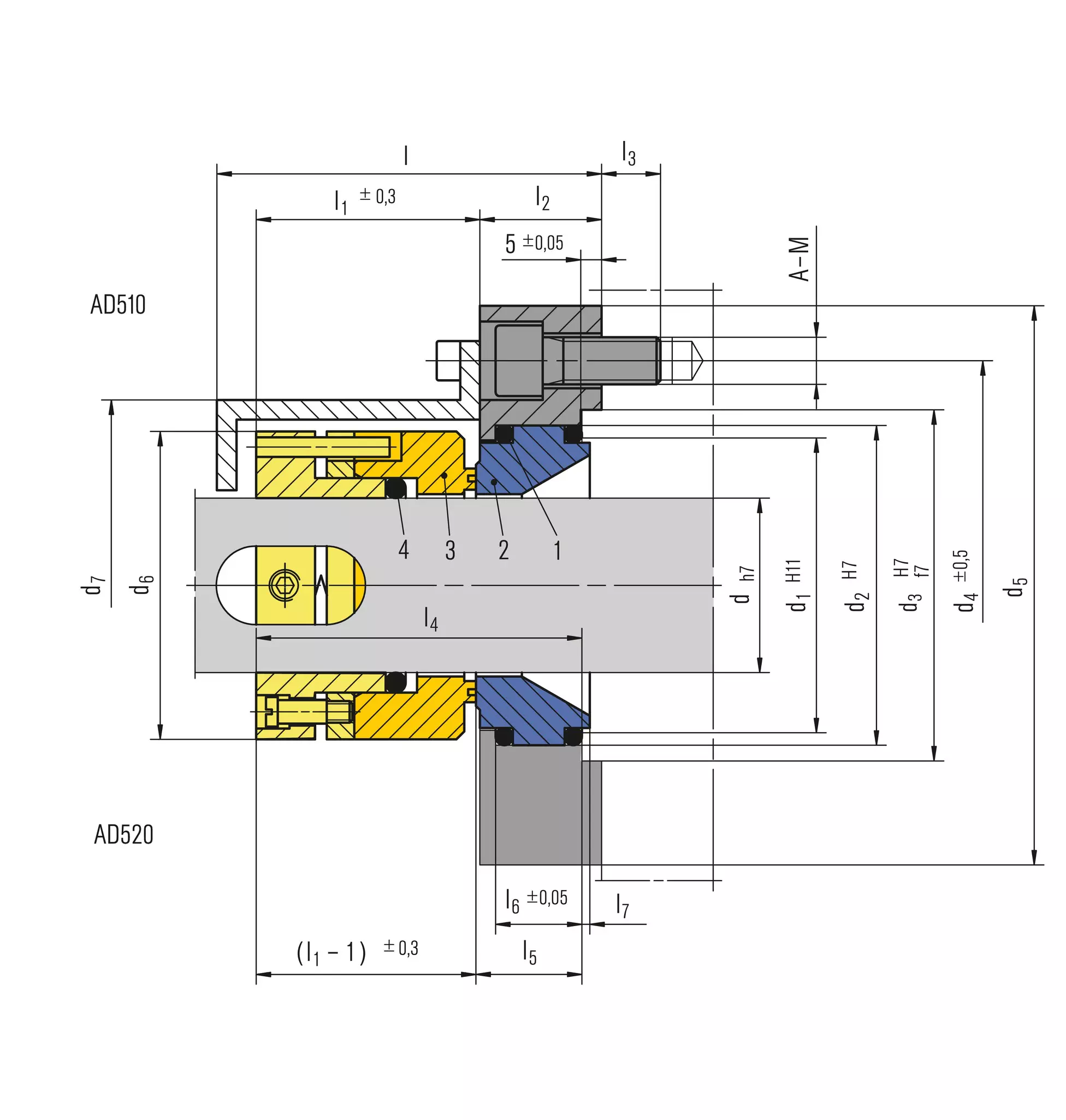

Zum Vergrößern auf das Bild klicken

Pos.	Benennung
1	O-Ring
2	Gegenring
3	Gleitring
4	O-Ring

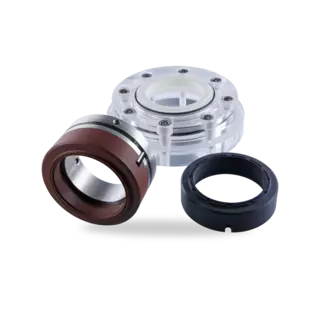

AD510 / AD520

PDF Datenblatt

Merkmale

Trockenlaufend
Einzeldichtung
Drehrichtungsunabhängig

Vorteile

AD510 mit Gehäuse

Einsatzbereich

Druck:
p = Vakuum (7 mbara) ... 5 bar (73 PSI)
Temperatur:
t = -30 °C ... +175 °C (-22 °F … +347 °F)
Gleitgeschwindigkeit: vg = max. 1,0 m/s (3 ft/s)
Zulässiger Gasverbrauch: 2 Nl/h

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleitring: PTFE kohlefaser- und glasfaserverstärkt
Gegenring:
Siliziumkarbid (Q), Aluminiumoxid (V)

Empfohlene Anwendungen

Chemische Industrie
Pharmazeutische Industrie
Nahrungsmittelindustrie
Reaktoren
Polymerisationsrührwerke
Mischer

Hinweis

Optionen:
Kühlmantel auf der Kesselflanschseite mit Kohledrossel und Version mit Gasspülung und Lippendichtung. Bitte anfragen.

Produktvarianten

AD520

Ähnliche Produkte

SeccoLip ® 461

Für Obenantrieb, auf Anfrage auch Seiten- und Untenantrieb möglich
Für emaillierte Behälter
Trockenlaufend
Modularer und flexibler Aufbau
Kompensation der Wellenauslenkung durch patentierte Technik
Drehrichtungsunabhängig
Cartridge-Einheit

SeccoLip ® 481

Für Obenantrieb;
auf Anfrage auch Seitenantrieb möglich
Für Edelstahlbehälter
Trockenlaufend
Modularer und flexibler Aufbau
Kompensation der Wellenauslenkung durch patentierte Technik
Drehrichtungsunabhängig
Cartridge-Einheit
Variante für Anwendungen mit Produktkontakt erhältlich (SeccoLipR)

SeccoLip ® 461

Für Obenantrieb, auf Anfrage auch Seiten- und Untenantrieb möglich
Für emaillierte Behälter
Trockenlaufend
Modularer und flexibler Aufbau
Kompensation der Wellenauslenkung durch patentierte Technik
Drehrichtungsunabhängig
Cartridge-Einheit

Zurück zur Übersicht

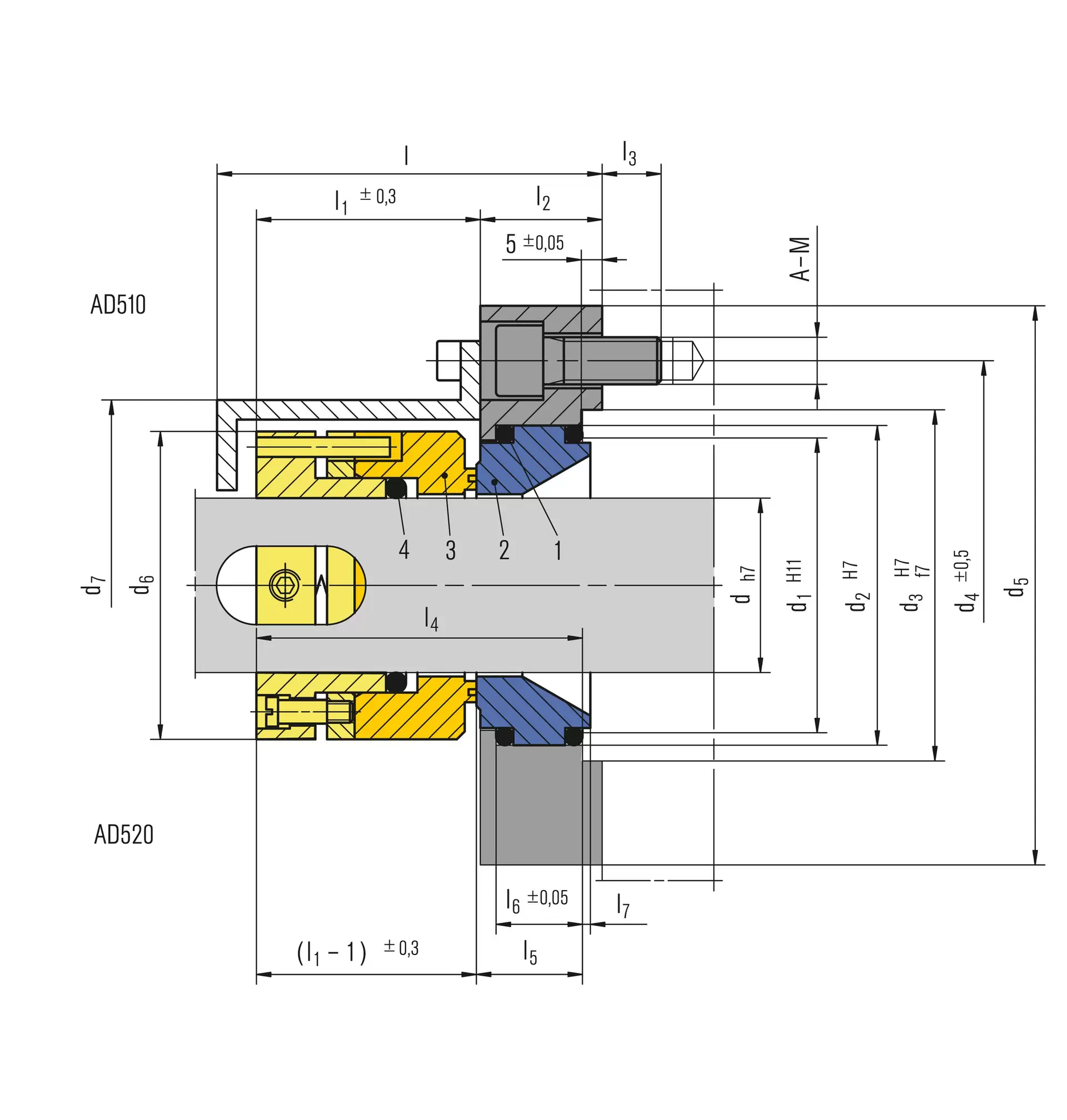

d	d₁	d₂	d₃	d₄	d₅	d₆	d₇	l	l₁	l₂	l₃	l₄	l₅	l₆	l₇	A-M
20	36	42	50	70	90	46	60	77	44	24	11	63	20	16	2	4-M8
25	41	47	55	75	95	51	65	77	44	24	11	63	20	16	2	4-M8
30	46	52	60	80	100	56	70	77	44	24	11	63	20	16	2	4-M8
35	51	57	65	85	105	61	75	77	44	24	11	63	20	16	2	4-M8
40	60	66	75	95	120	70	85	82	47	26	12	68	22	18	2	4-M10
45	65	71	80	100	125	75	90	82	47	26	12	68	22	18	2	4-M10
50	70	76	85	105	130	80	95	82	47	26	12	68	22	18	2	8-M10
55	75	81	90	110	135	85	100	82	47	26	12	68	22	18	2	8-M10
60	85	91	100	120	145	92	110	89	51	28	12	74	24	20	2	8-M10
65	90	96	105	125	150	97	115	89	51	28	12	74	24	20	2	8-M10
70	95	101	110	130	155	102	120	91	51	30	12	76	26	21	2	8-M10
75	104	110	120	140	165	109	130	91	51	30	12	76	26	21	2	8-M10
80	109	115	125	150	178	114	130	98	57	31	15	83	27	22	2	8-M12
85	114	120	130	155	183	120	140	98	57	31	15	83	27	22	2	8-M12
90	119	125	135	160	188	124	140	98	57	31	15	83	27	22	2	8-M12
95	124	130	140	165	193	130	150	98	57	31	15	83	27	22	2	8-M12
100	129	135	145	170	198	134	150	98	57	31	15	83	27	22	2	8-M12
105	134	140	150	175	203	140	160	98	57	31	15	83	27	22	2	8-M12
110	139	145	155	180	208	146	165	98	57	31	15	83	27	22	2	8-M12
120	150	160	170	200	236	160	180	110	63	37	20	95	33	27	3	8-M16
130	160	170	180	210	246	170	190	110	63	37	20	95	33	27	3	8-M16
140	175	185	195	225	260	180	200	110	63	37	20	95	33	27	3	8-M16
150	190	200	210	240	276	200	225	136	85	40	20	120	36	30	3	8-M16
160	200	210	220	250	286	210	230	136	85	40	20	120	36	30	3	8-M16
170	210	220	230	260	296	220	250	136	85	40	20	120	36	30	3	8-M16
180	220	230	240	270	306	230	250	136	85	40	20	120	36	30	3	8-M16

Maße in Millimeter
