Zum Vergrößern auf das Bild klicken

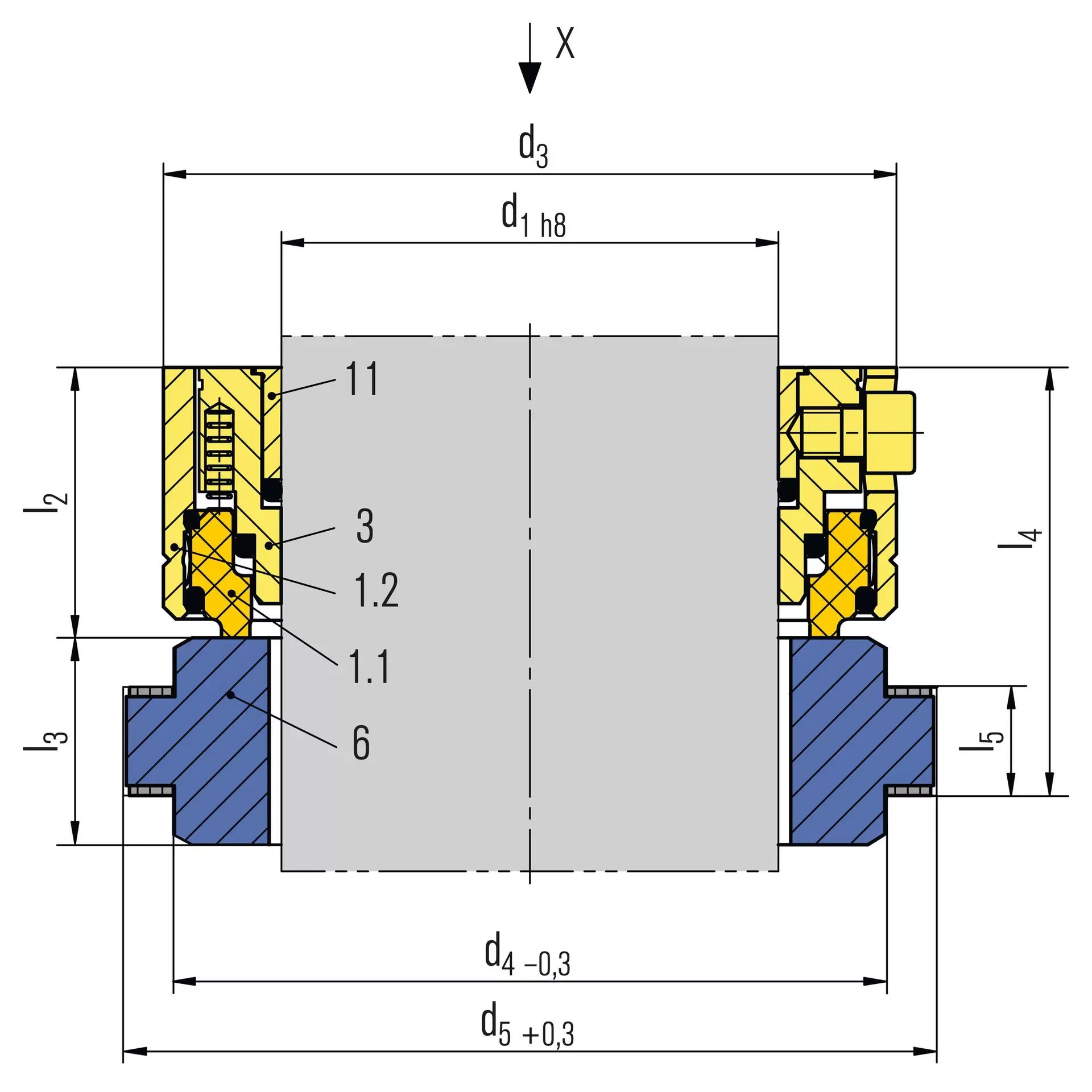

1.1, 1.2 Seal face with face housing
3 Drive collar
6 Seat
11 Clamping ring

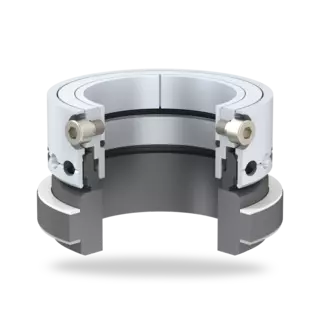

SeccoMix® 1-E32
Merkmale
- Retrofit für JC Type 32
- Trockenlaufende Einzeldichtung
- Für den Obenantrieb; auf Anfrage auch für den Seitenantrieb möglich
- Entlastet
- Gruppenbefederung rotierend
- Drehrichtungsunabhängig
Vorteile
- Lieferbar als Semi-Cartridge
- Kein Versorgungssystem notwendig
- Keine Kontamination des Produkts durch Spreeflüssigkeit
- Geringer Verschleiß durch optimierte Gleitflächenbelastungen
- Für Vakuumbetrieb geeignet
- Kraftschlüssige Verbindung zur Welle
- ATEX-Bescheinigung vorhanden
- Konstruktiv eigensicher, auch ohne Temperaturüberwachung
- Erhältlich in metrischen und zölligen Abmessungen
Einsatzbereich
Wellendurchmesser (SI): d1 = 40 ... 80 mm
Wellendurchmesser (Imperial): d1 = 1.000“ … 2.000“
Druck: p1 = Vakuum ... 6 bar (87 PSI)
Temperatur: -20 °C ... +200 (250*) °C
(-4 °F ... +392(482*) °F)
Gleitgeschwindigkeit: vg = 0 ... 2 m/s (0 ... 6 ft/s)
Axialbewegung: ±1,5 mm
Radialbewegung: ±1,5 mm
* mit Kühlflansch
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleitring: Kohlegrafit, FDA-konform
Gegenring: Siliziumkarbid
Nebendichtungen und metallische Teile je nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
- ATEX
Empfohlene Anwendungen
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittelindustrie
- Nicht toxische Medien
- Rührwerke
- Mischer
- Reaktoren
Produktvarianten

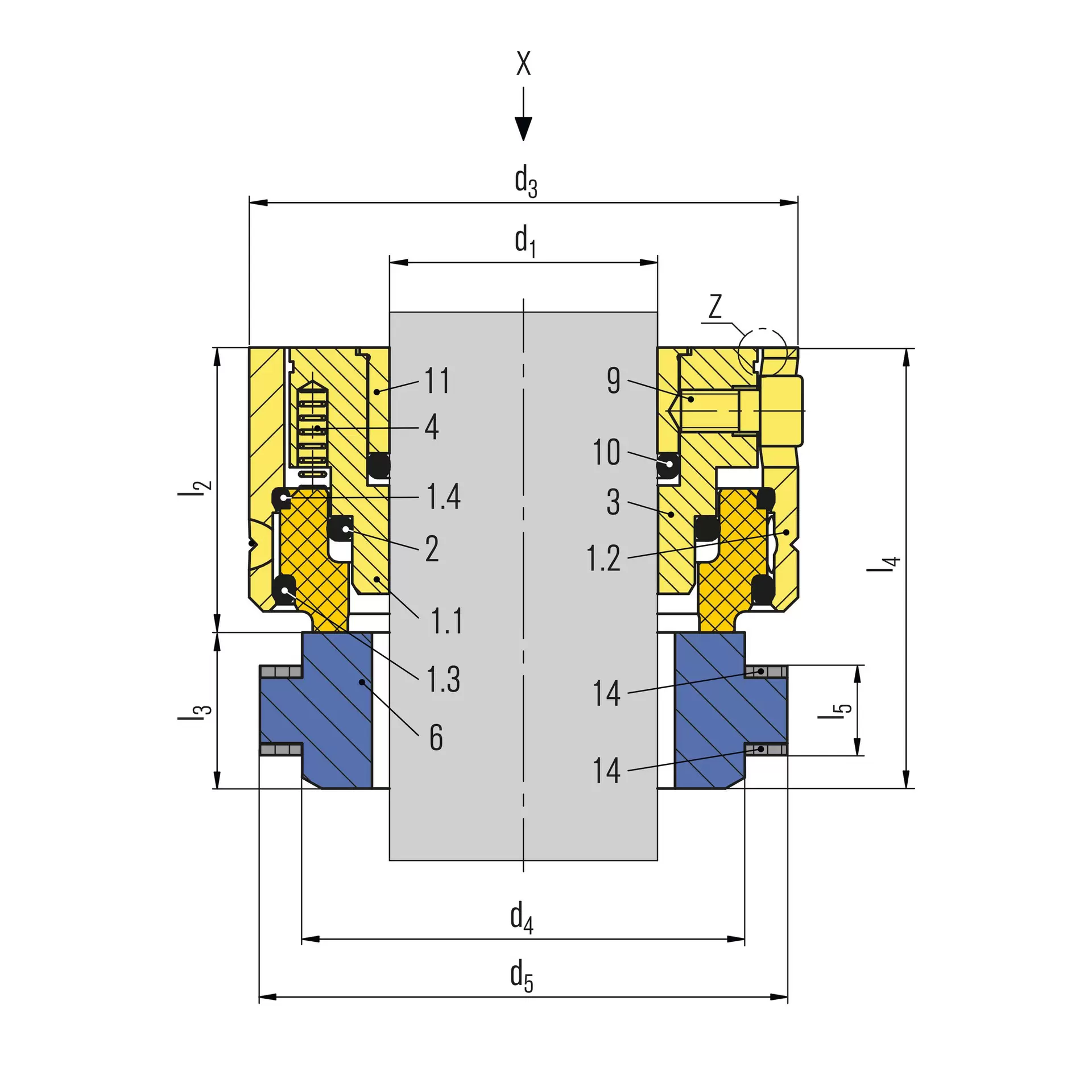

SeccoMix®1-E32, zöllig
Bei der zölligen Variante wurden der Klemmring, der Mitnehmer und der Gegenring so angepasst, dass Integration in Systeme, die auf dem imperialen Maßsystem basieren, möglich ist.
