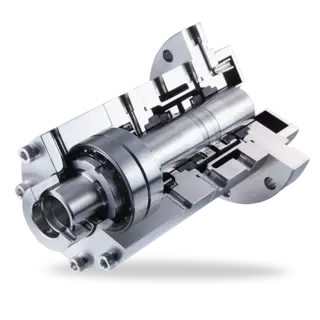

ERB

Zum Vergrößern auf das Bild klicken

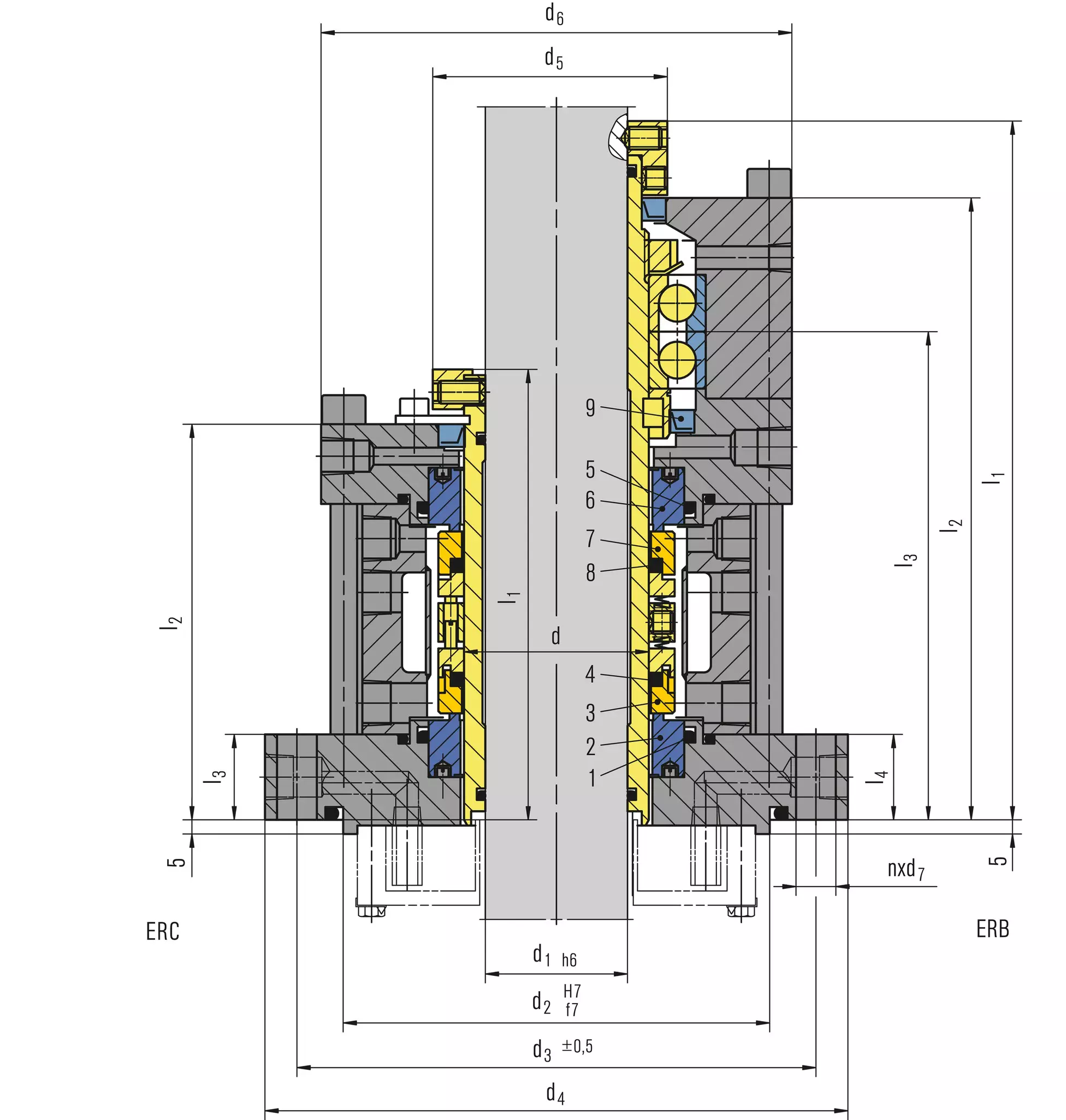

Pos.	Benennung
1, 4, 5, 8	O-Ring
2, 6	Gegenring
3, 7	Gleitring
9	Wellendichtung

ERB

PDF Datenblatt

Merkmale

Cartridgeeinheit
Doppeldichtung mit integriertem Lager
Nicht entlastet
Drehrichtungsunabhängig

Vorteile

Montagefertige, werksseitig getestete Einheiten
Lieferbar mit oder ohne Lager
Geeignet für Standardisierungen
Entlastete Dichtung für den Hochdruck-Einsatz

Einsatzbereich

Druck: p = Vakuum ... 10 bar (145 PSI)
Temperatur:
t = -30 °C ... +200 °C (-22 °F … +392 °F)
Drehgeschwindigkeit: n = max. 200 min-1
Axialbewegung: max. 0,3 mm

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Wellendurchmesser 50 ... 100 mm:
Gleitringe: Kohlegrafit kunstharzimprägniert (B)
Gegenringe: Siliziumkarbid (Q1), Wolframkarbid (U1), Chromoxid beschichtet

Wellendurchmesser 110 ... 200 mm:
Gleitringe: Siliziumkarbid (Q1), Wolframkarbid (U1), Chromoxid beschichtet
Gegenringe: Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1), Wolframkarbid (U1)

Standards und Freigaben

TA-Luft-konform

Empfohlene Anwendungen

Chemische Industrie
Nahrungsmittelindustrie
Reaktoren
Polymerisationsrührwerke
Mischer

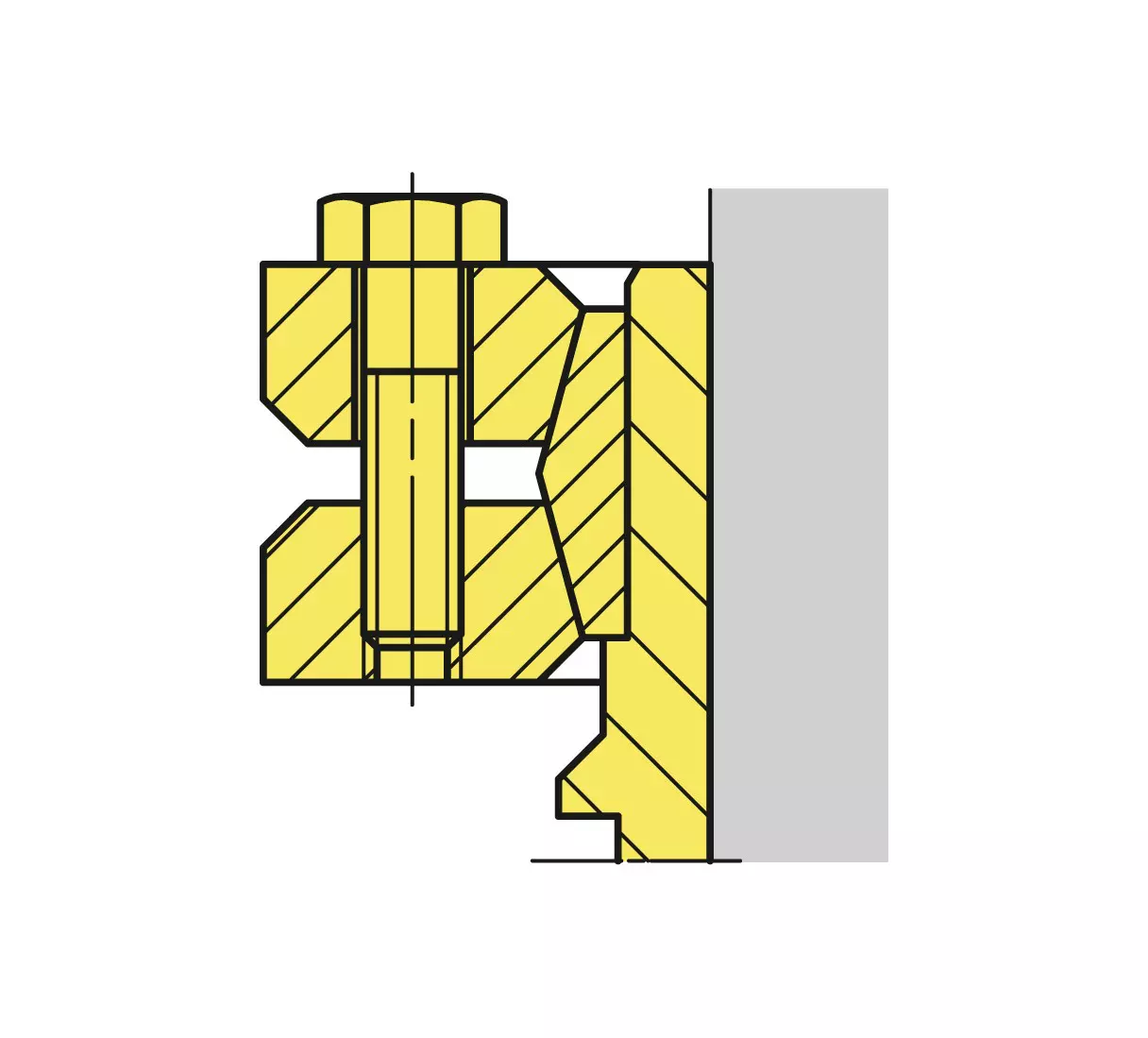

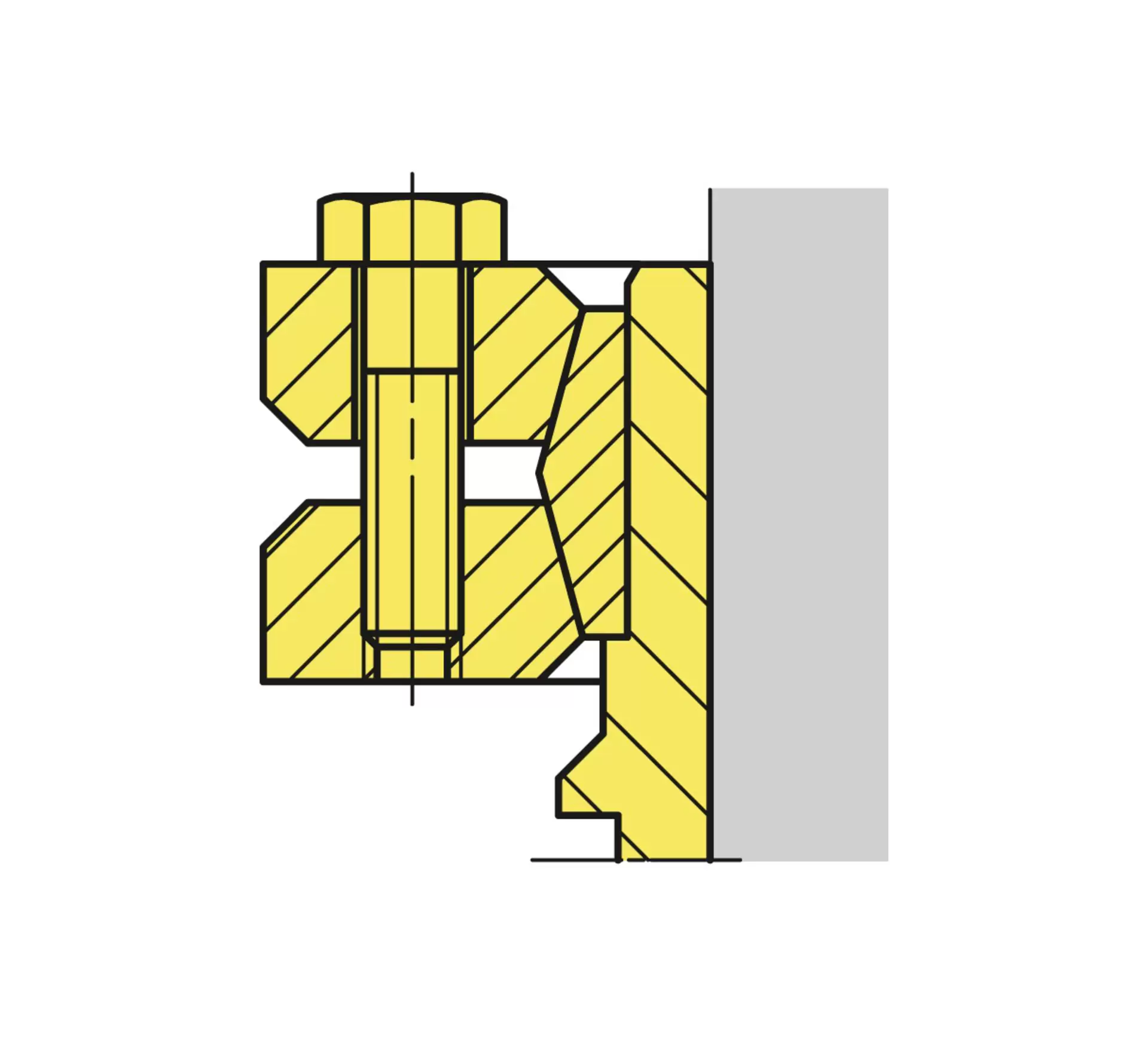

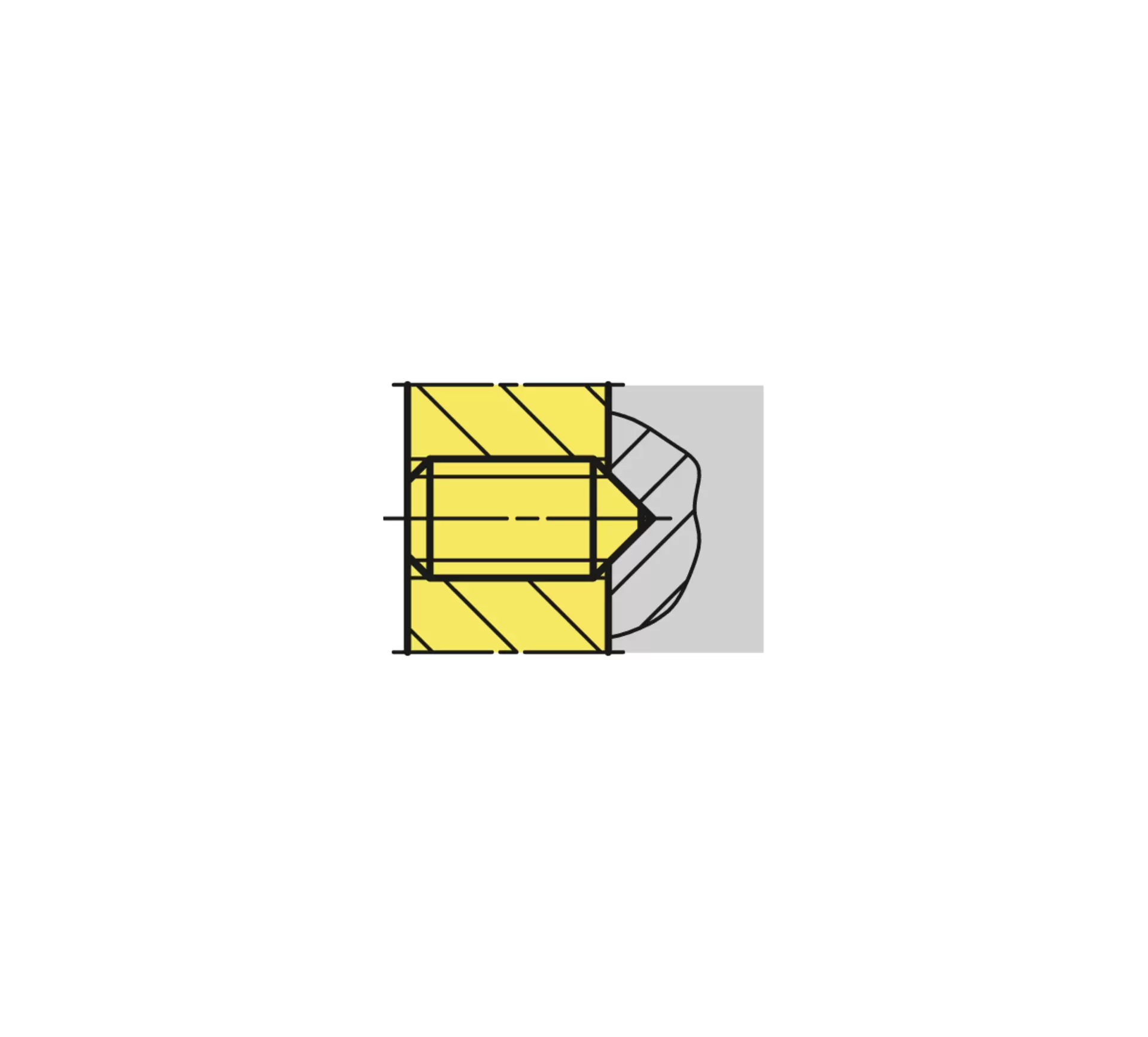

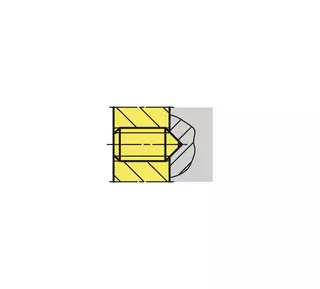

Hinweis

Optionen:
Kühlmantel auf der Kesselflanschseite. Bitte anfragen.

Produktvarianten

ERC
Doppeldichtung ohne Lager.

ERA
Doppeldichtung mit integrierter Welle und Lager.

ERD
Einzeldichtung mit integrierter Welle und Lager.

ERE
Einzeldichtung mit Lager.

ERG
Doppeldichtung mit integriertem Lager. Für emaillierte Behälter.

Ähnliche Produkte

HS-D

Für Obenantriebe
Doppeldichtung
Nicht entlastet
Drehrichtungsunabhängig
Gruppenbefederung rotierend
Flüssigkeitsgeschmiert
Cartridgeeinheit

HSH(L)U-D

Für Untenantriebe
Doppeldichtung
Entlastet
Drehrichtungsunabhängig
Gruppenbefederung rotierend
Flüssigkeitsgeschmiert
Cartridgeeinheit

HSH-D

Für Obenantriebe
Doppeldichtung
Entlastet
Drehrichtungsunabhängig
Gruppenbefederung rotierend
Flüssigkeitsgeschmiert
Cartridgeeinheit

Zurück zur Übersicht

d	d₁	d₂	d₃	d₄	d₅	d₆	d₇	l₁	l₂	l₃	l₄	n	Lagertyp
50	35	135	170	195	61	134	14	268	237	185	30	8	#7210ADB
60	45	145	180	205	75	144	14	283	252	197	30	8	#7212ADB
70	55	155	190	215	85	154	14	293	262	205	30	8	#7014ADB
80	65	165	200	225	95	164	14	303	272	207	30	8	#7016ADB
90	75	175	210	235	105	174	14	323	287	219	30	8	#7018ADB
100	85	185	220	245	115	184	14	323	287	219	30	8	#7020ADB
110	95	205	240	265	125	218	14	33	291	216	30	8	#7022ADB
120	105	215	261	289	135	235	19	371	309	233	35	12	#7024ADB
130	110	225	271	299	145	245	19	364	322	238	35	12	#7026ADB
140	120	235	281	309	159	255	19	369	322	238	35	12	#7028ADB
150	130	280	335	375	169	295	23	424	377	288	45	12	#7030ADB
160	140	290	345	385	179	305	23	433	386	291	45	12	#7032ADB
170	150	300	355	395	189	315	23	452	400	295	45	12	#7034ADB
180	160	310	365	405	199	328	23	458	406	299	45	12	#7036ADB
190	170	320	375	415	209	338	23	473	416	309	45	12	#7038ADB
200	180	330	390	430	219	358	23	483	426	312	45	12	#7040ADB

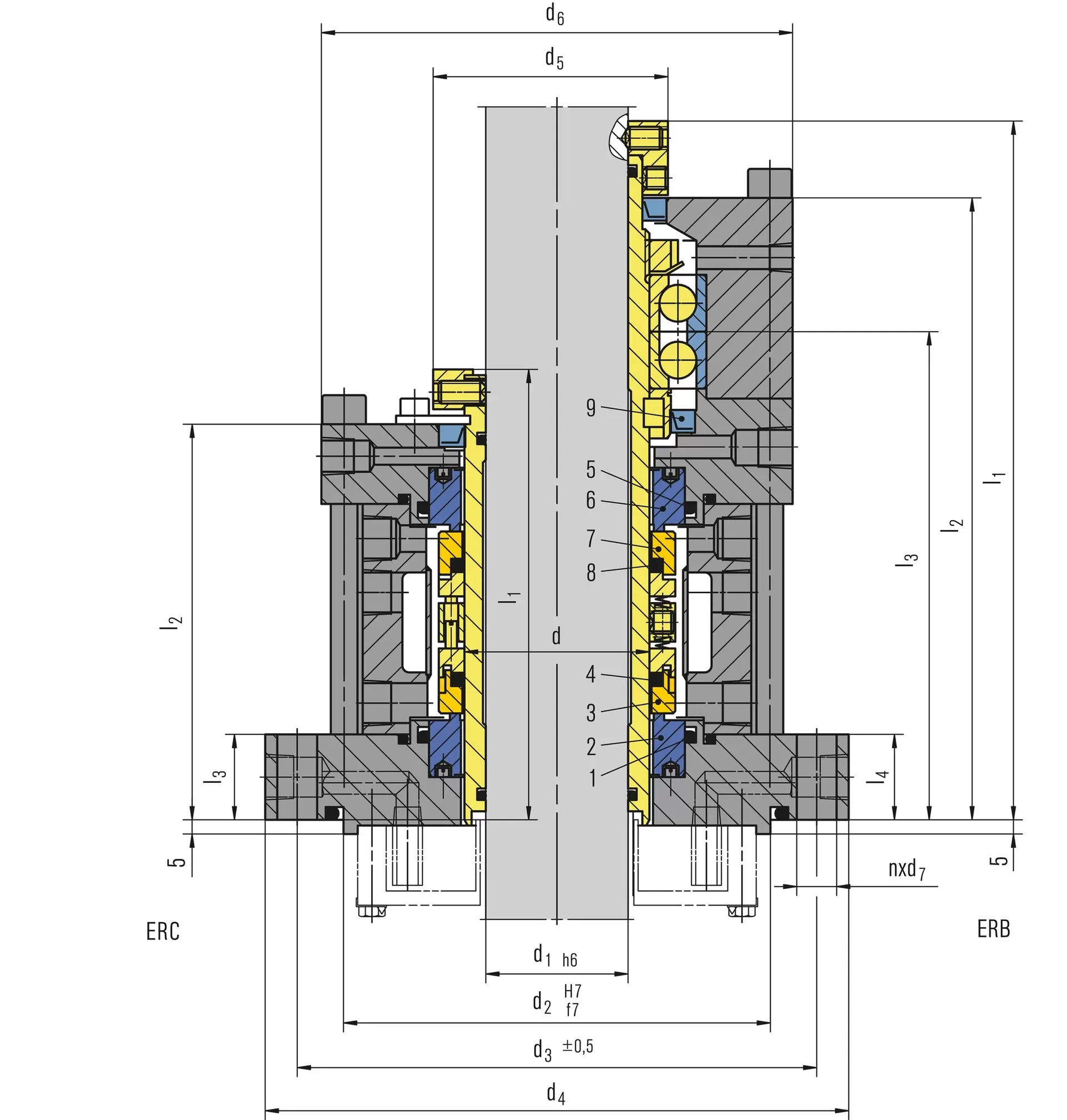

ERB - Maße in Millimeter

d	d₁	d₂	d₃	d₄	d₅	d₆	d₇	l₁	l₂	l₃	n
50	35	135	170	195	66	134	14	162	144	30	8
60	45	145	180	205	76	144	14	175	157	30	8
70	55	155	190	215	86	154	14	186	168	30	8
80	65	165	200	225	96	164	14	186	168	30	8
90	75	175	210	235	110	174	14	198	178	30	8
100	85	185	220	245	120	184	14	198	178	30	8
110	95	205	240	265	130	218	14	200	173	30	8
120	105	215	261	289	140	235	19	217	190	35	12
130	110	225	271	299	154	245	19	222	190	35	12
140	120	235	281	309	164	255	19	222	190	35	12
150	130	280	335	375	174	295	23	261	229	45	12
160	140	290	345	385	184	305	23	263	231	45	12
170	150	300	355	395	194	315	23	263	231	45	12
180	160	310	365	405	204	328	23	263	231	45	12
190	170	320	375	415	214	338	23	273	241	45	12
200	180	330	390	430	224	358	23	277	245	45	12

ERC - Maße in Millimeter

d	d₁	d₂	d₃	d₄	d₅	d₆	d₇	l₁	l₂	l₃	n
50	35	135	170	195	66	134	14	162	144	30	8
60	45	145	180	205	76	144	14	175	157	30	8
70	55	155	190	215	86	154	14	186	168	30	8
80	65	165	200	225	96	164	14	186	168	30	8
90	75	175	210	235	110	174	14	198	178	30	8
100	85	185	220	245	120	184	14	198	178	30	8
110	95	205	240	265	130	218	14	200	173	30	8
120	105	215	261	289	140	235	19	217	190	35	12
130	110	225	271	299	154	245	19	222	190	35	12
140	120	235	281	309	164	255	19	222	190	35	12
150	130	280	335	375	174	295	23	261	229	45	12
160	140	290	345	385	184	305	23	263	231	45	12
170	150	300	355	395	194	315	23	263	231	45	12
180	160	310	365	405	204	328	23	263	231	45	12
190	170	320	375	415	214	338	23	273	241	45	12
200	180	330	390	430	224	358	23	277	245	45	12

d	d₁	d₂	d₃	d₄	d₅	d₆	d₇	l₁	l₂	l₃	n
50	35	135	170	195	66	134	14	162	144	30	8
60	45	145	180	205	76	144	14	175	157	30	8
70	55	155	190	215	86	154	14	186	168	30	8
80	65	165	200	225	96	164	14	186	168	30	8
90	75	175	210	235	110	174	14	198	178	30	8
100	85	185	220	245	120	184	14	198	178	30	8
110	95	205	240	265	130	218	14	200	173	30	8
120	105	215	261	289	140	235	19	217	190	35	12
130	110	225	271	299	154	245	19	222	190	35	12
140	120	235	281	309	164	255	19	222	190	35	12
150	130	280	335	375	174	295	23	261	229	45	12
160	140	290	345	385	184	305	23	263	231	45	12
170	150	300	355	395	194	315	23	263	231	45	12
180	160	310	365	405	204	328	23	263	231	45	12
190	170	320	375	415	214	338	23	273	241	45	12
200	180	330	390	430	224	358	23	277	245	45	12

d	d₁	d₂	d₃	d₄	d₅	d₆	d₇	l₁	l₂	l₃	n
50	35	135	170	195	66	134	14	162	144	30	8
60	45	145	180	205	76	144	14	175	157	30	8
70	55	155	190	215	86	154	14	186	168	30	8
80	65	165	200	225	96	164	14	186	168	30	8
90	75	175	210	235	110	174	14	198	178	30	8
100	85	185	220	245	120	184	14	198	178	30	8
110	95	205	240	265	130	218	14	200	173	30	8
120	105	215	261	289	140	235	19	217	190	35	12
130	110	225	271	299	154	245	19	222	190	35	12
140	120	235	281	309	164	255	19	222	190	35	12
150	130	280	335	375	174	295	23	261	229	45	12
160	140	290	345	385	184	305	23	263	231	45	12
170	150	300	355	395	194	315	23	263	231	45	12
180	160	310	365	405	204	328	23	263	231	45	12
190	170	320	375	415	214	338	23	273	241	45	12
200	180	330	390	430	224	358	23	277	245	45	12
