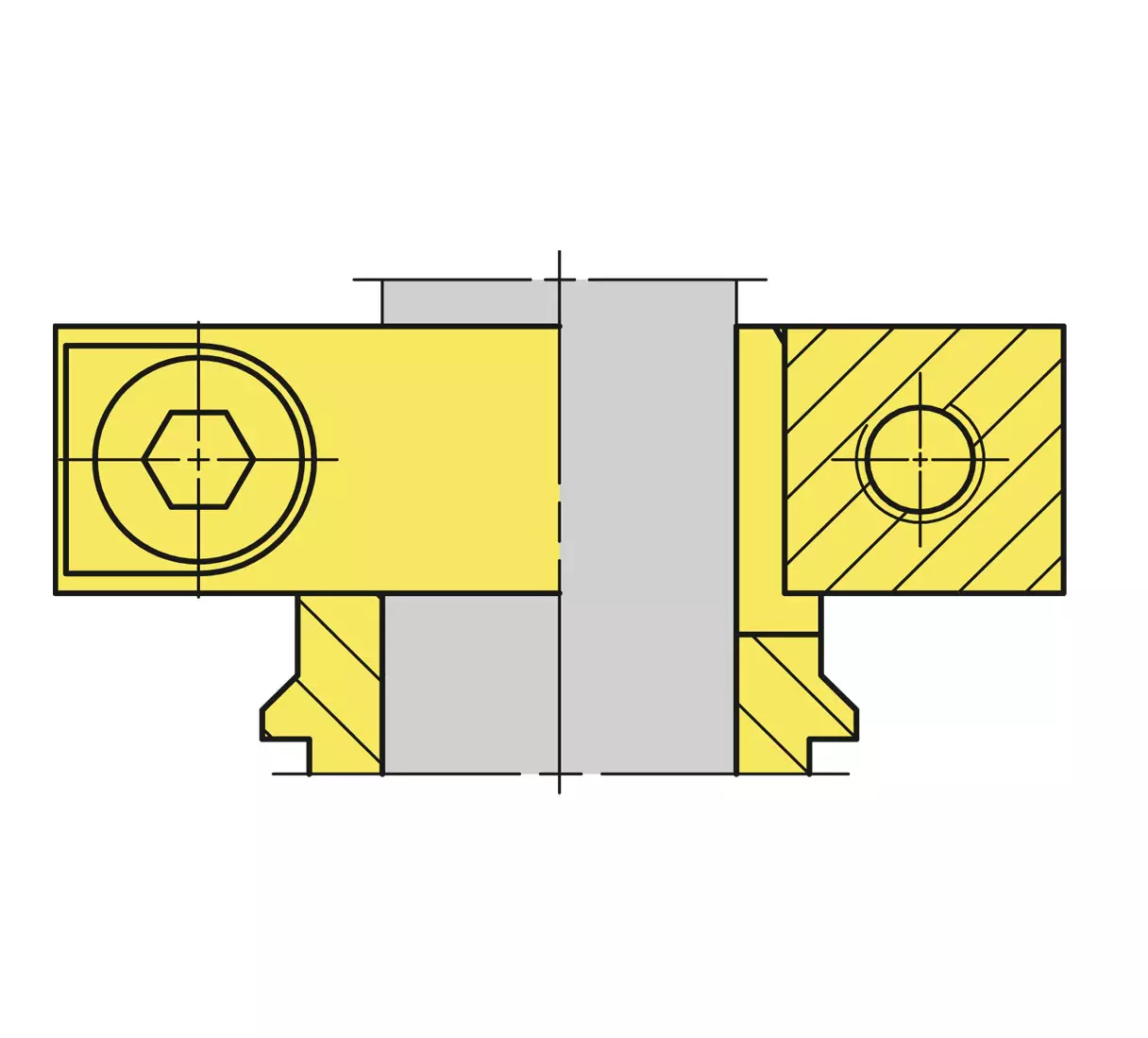

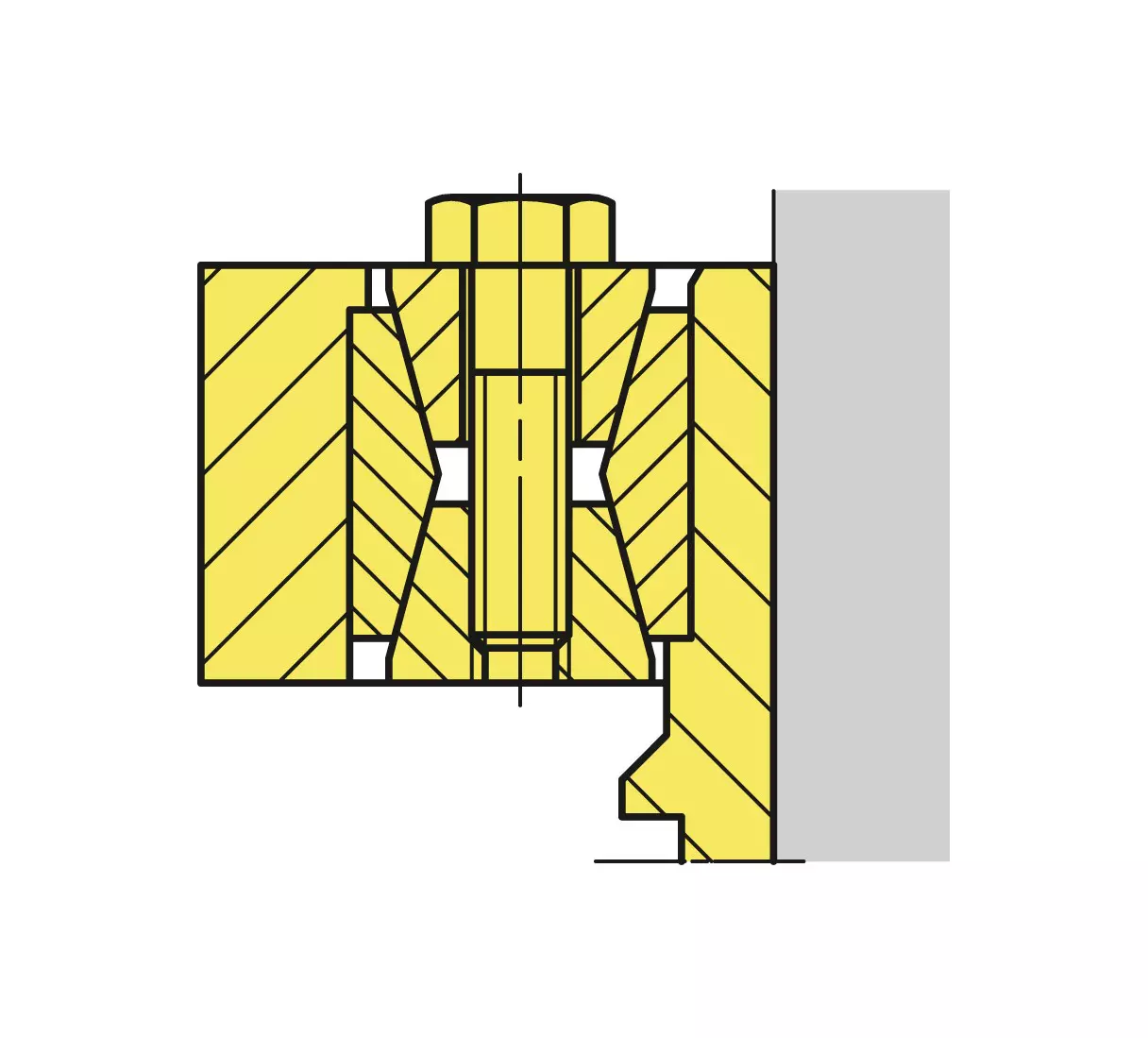

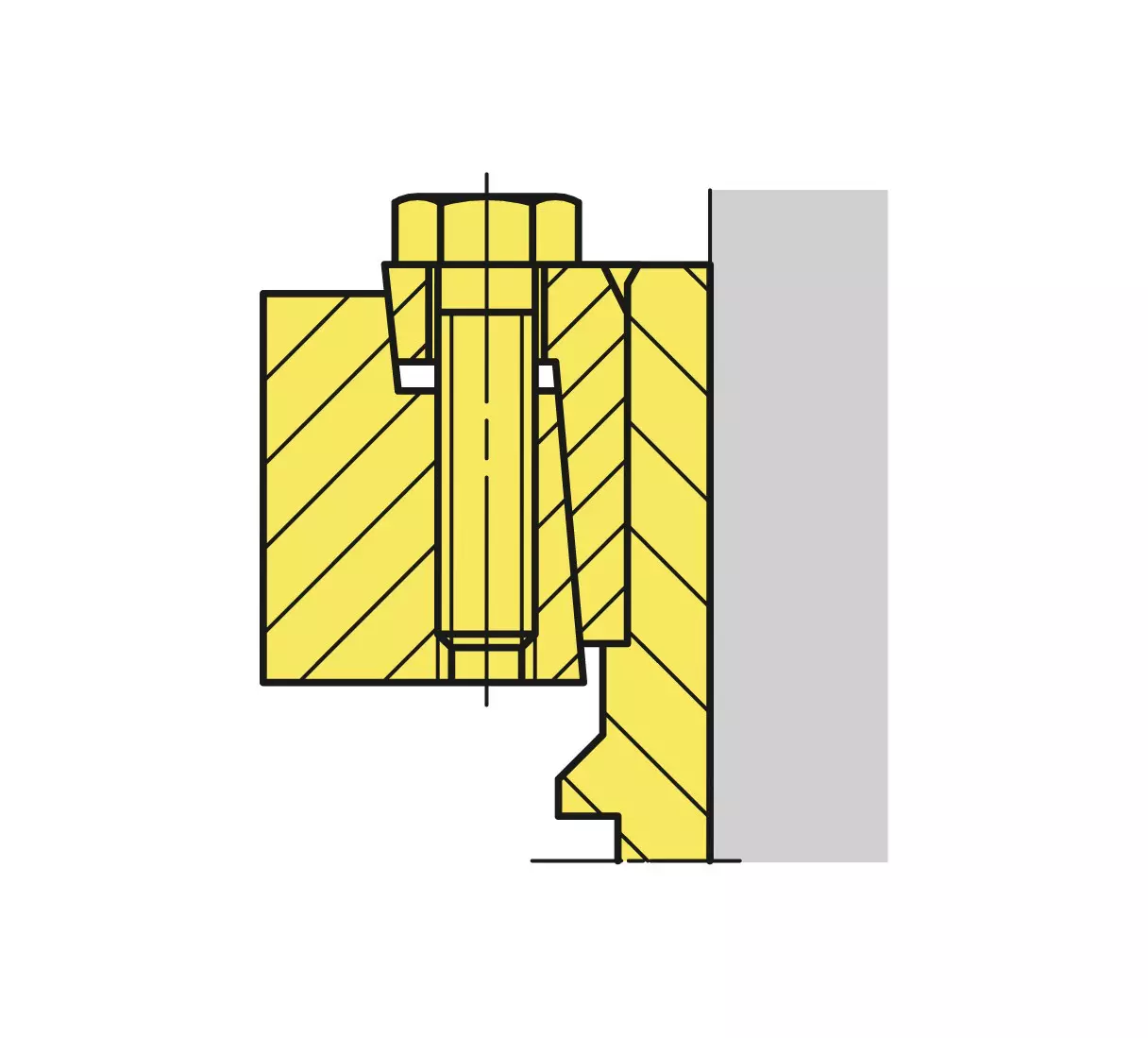

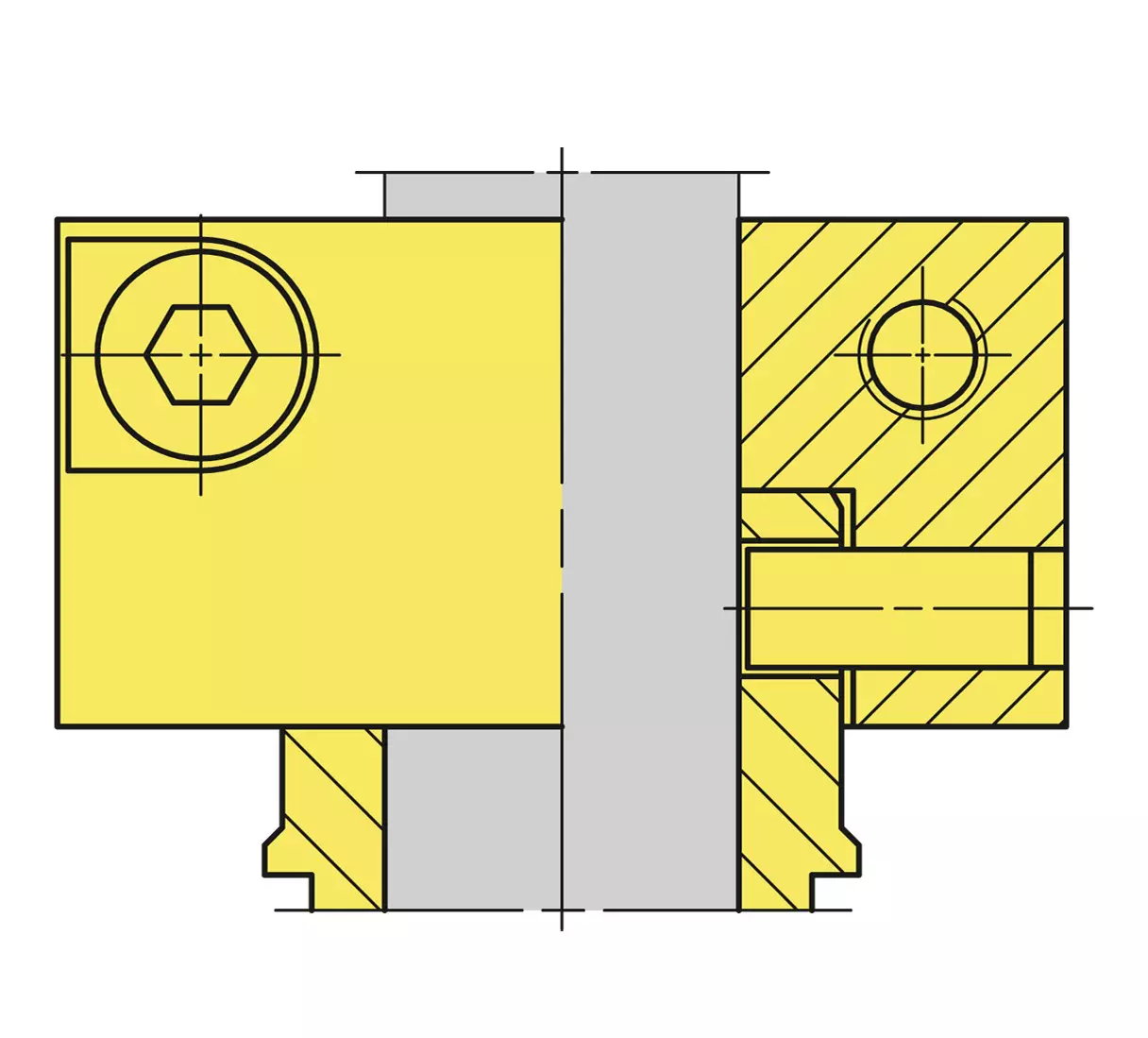

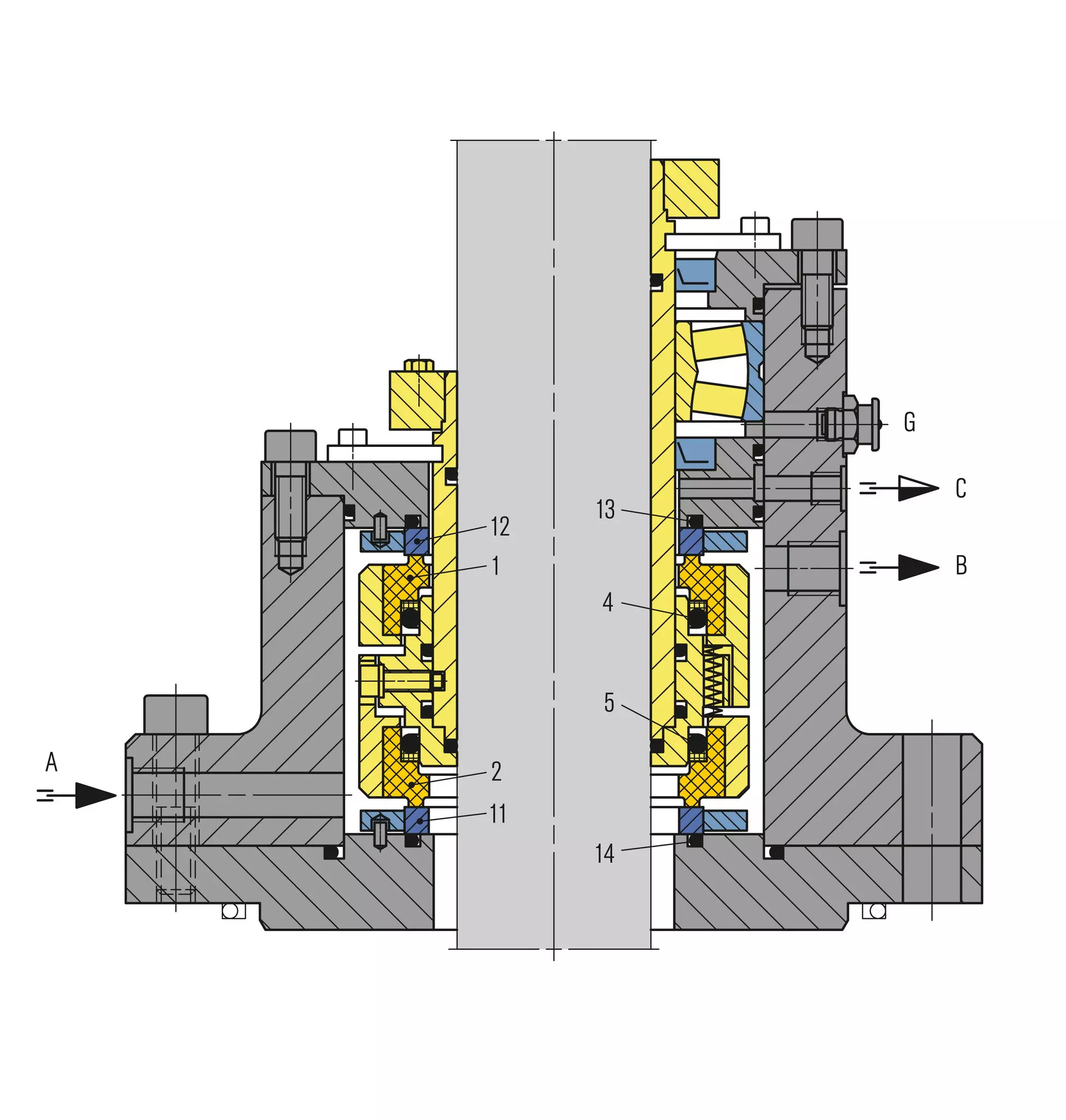

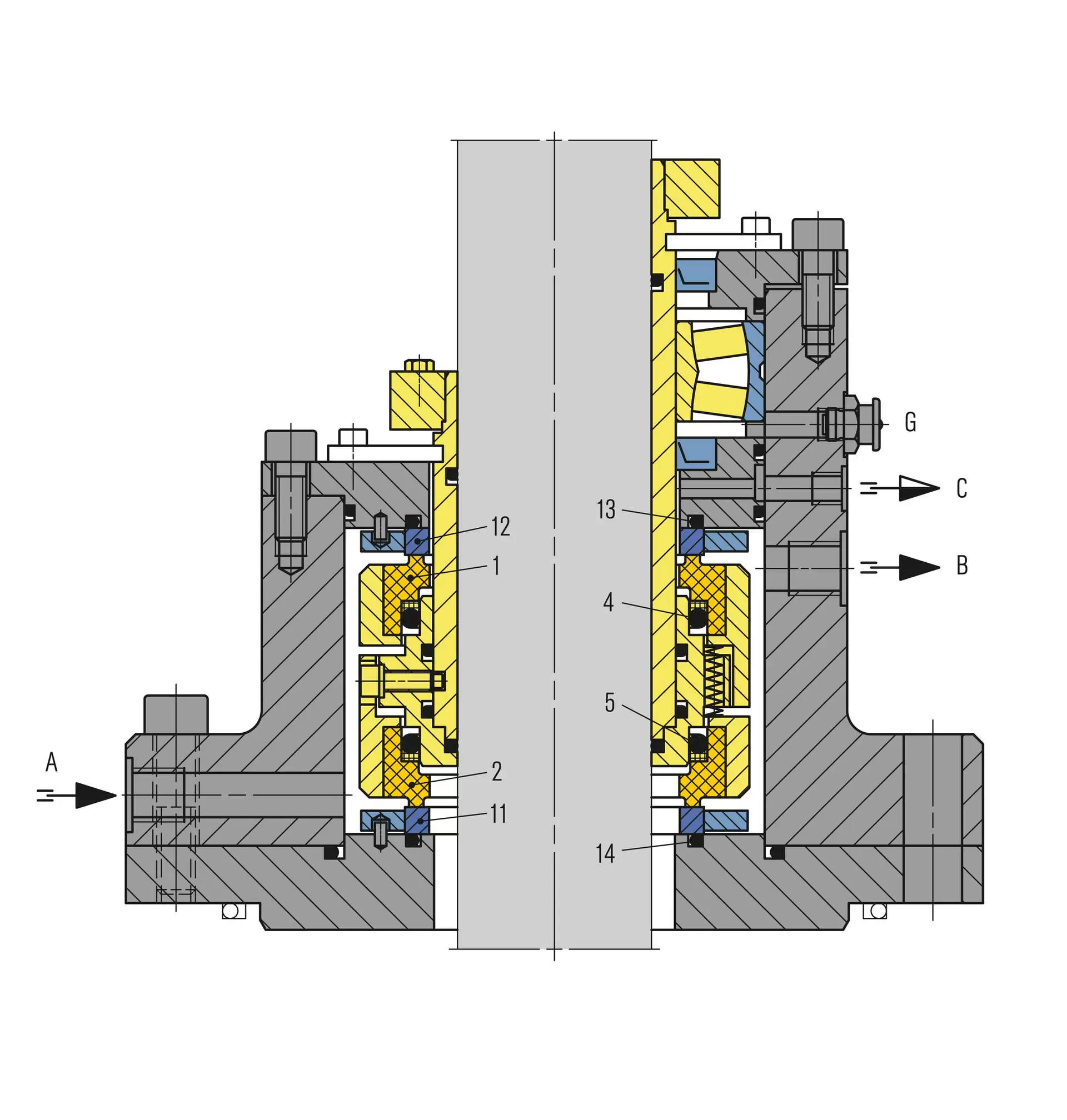

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1 | Gleitring atmosphärenseitig |
| 2 | Gleitring produktseitig |
| 4, 5, 13, 14 | O-Ring |
| 11 | Gegenring produktseitig |
| 12 | Gegenring atmosphärenseitig |

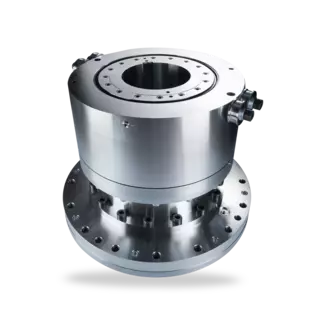

HSH-D
Merkmale
- Für Obenantriebe
- Doppeldichtung
- Entlastet
- Drehrichtungsunabhängig
- Gruppenbefederung rotierend
- Flüssigkeitsgeschmiert
- Cartridgeeinheit
Vorteile
- Montagefertige und werksgeprüfte Einheit
- Mit oder ohne Lager lieferbar
- Patentierte hydrodynamische Schmiernuten
- Ausgelegt für höheren Druckbereich
- Anschlussmaße an Kundenanforderungen angepasst
- Produktseitig selbstschließend
- ATEX-Bescheinigung auf Anfrage
Einsatzbereich
Wellendurchmesser:
d1 = 20 ... 500 mm (0,79" ... 19,69")
Druck:
p1 = Vakuum ... 250 bar (... 3.625 PSI)*,
p3 = p1 + 10 %
Temperatur:
t1 = -40 °C ... +200 (350**) °C
(-40 °F ... +392 (662**) °F)
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)
* Abhängig von der Größe, ab 100 ... 150 bar (1.450 ... 2.175 PSI). Ausführung als Tandemdichtung (Druckabbau in 2 Stufen).
** mit Kühlflansch
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleitringe: Kohlegrafit
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
Empfohlene Anwendungen
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Pharmazeutische Industrie
- Reaktoren
- Rührwerke
- Sonderapparate mit Obenantrieb
Hinweis
Optionen:

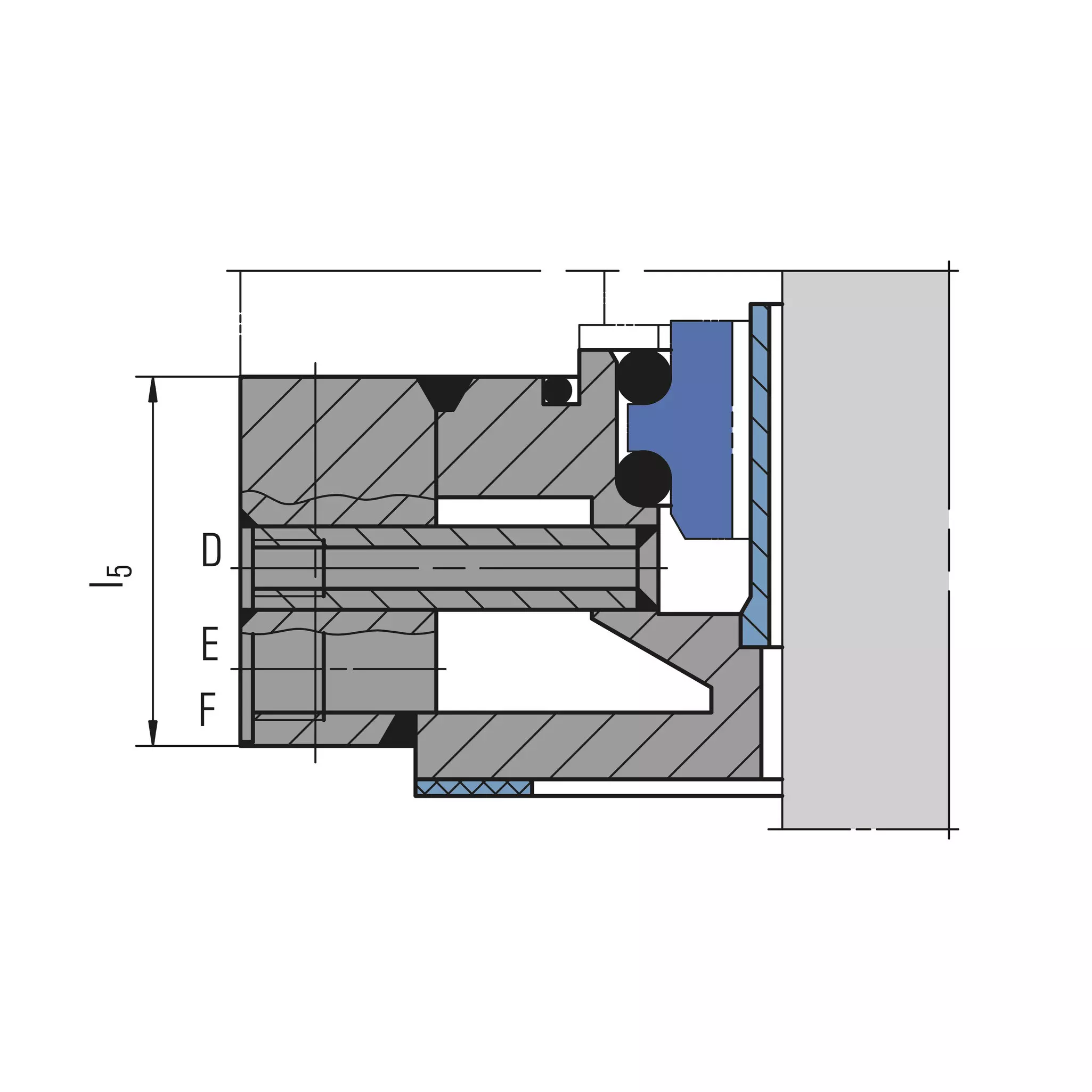

- Kühl- bzw. Heizflansch

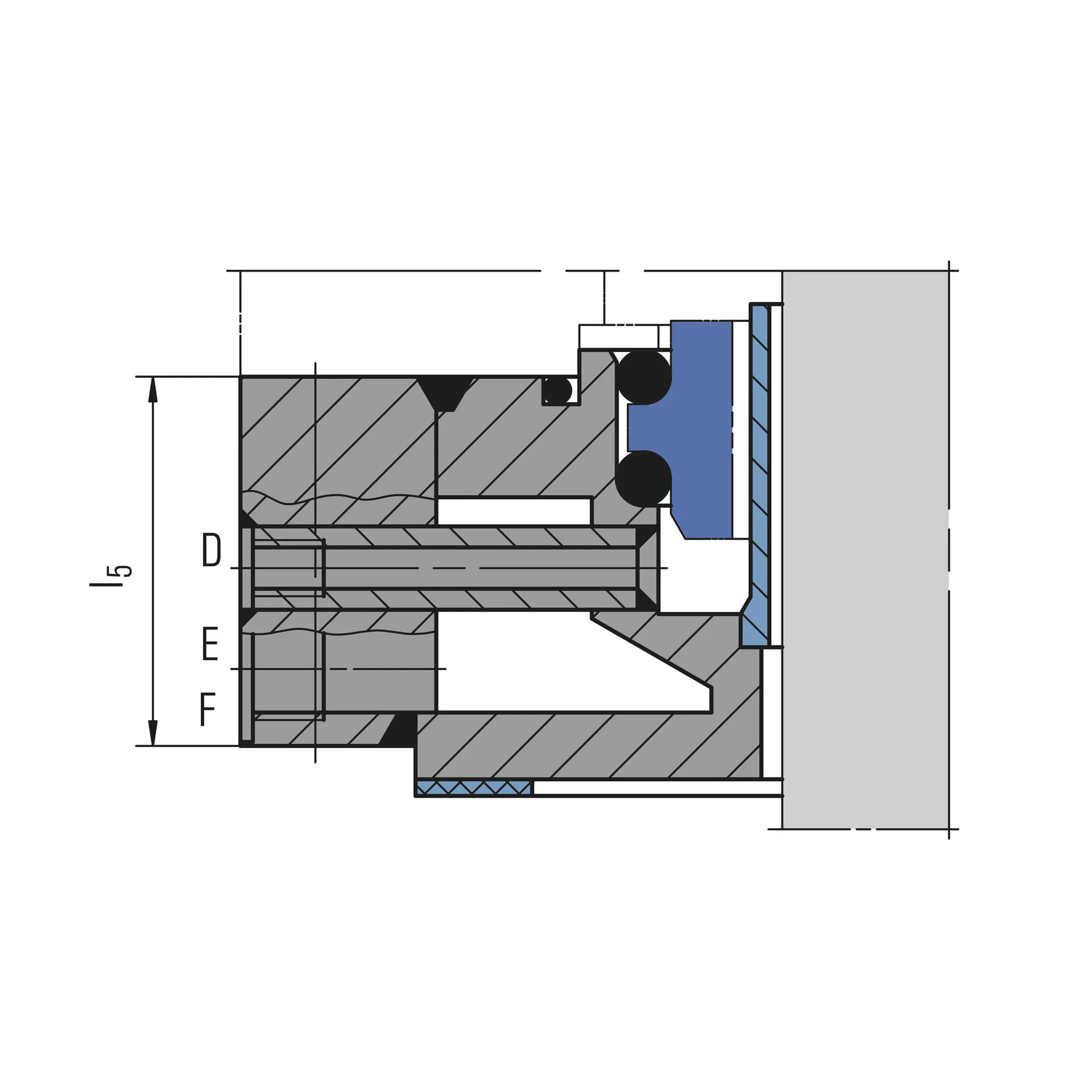

- Leckabzug

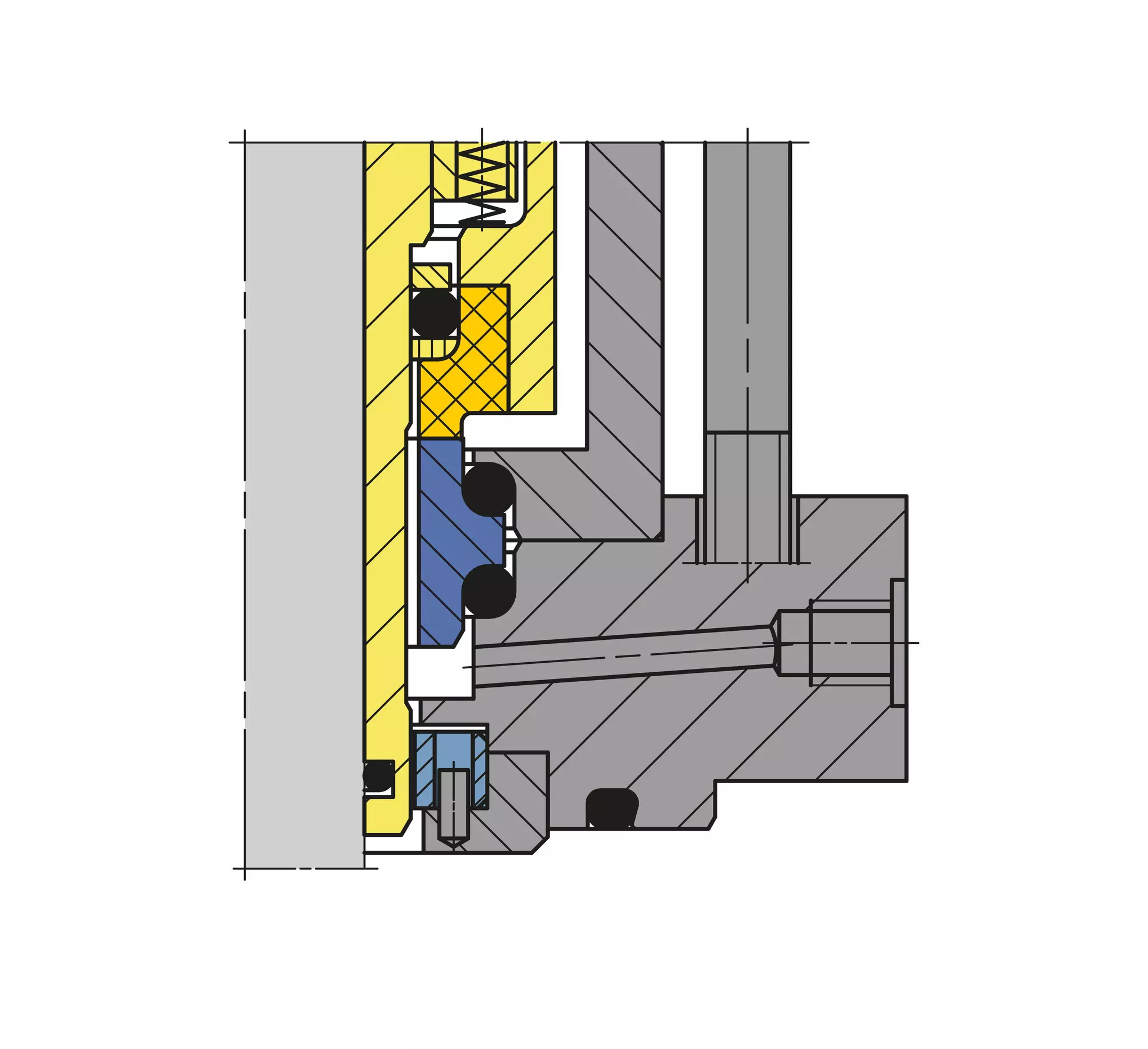

- Spülung

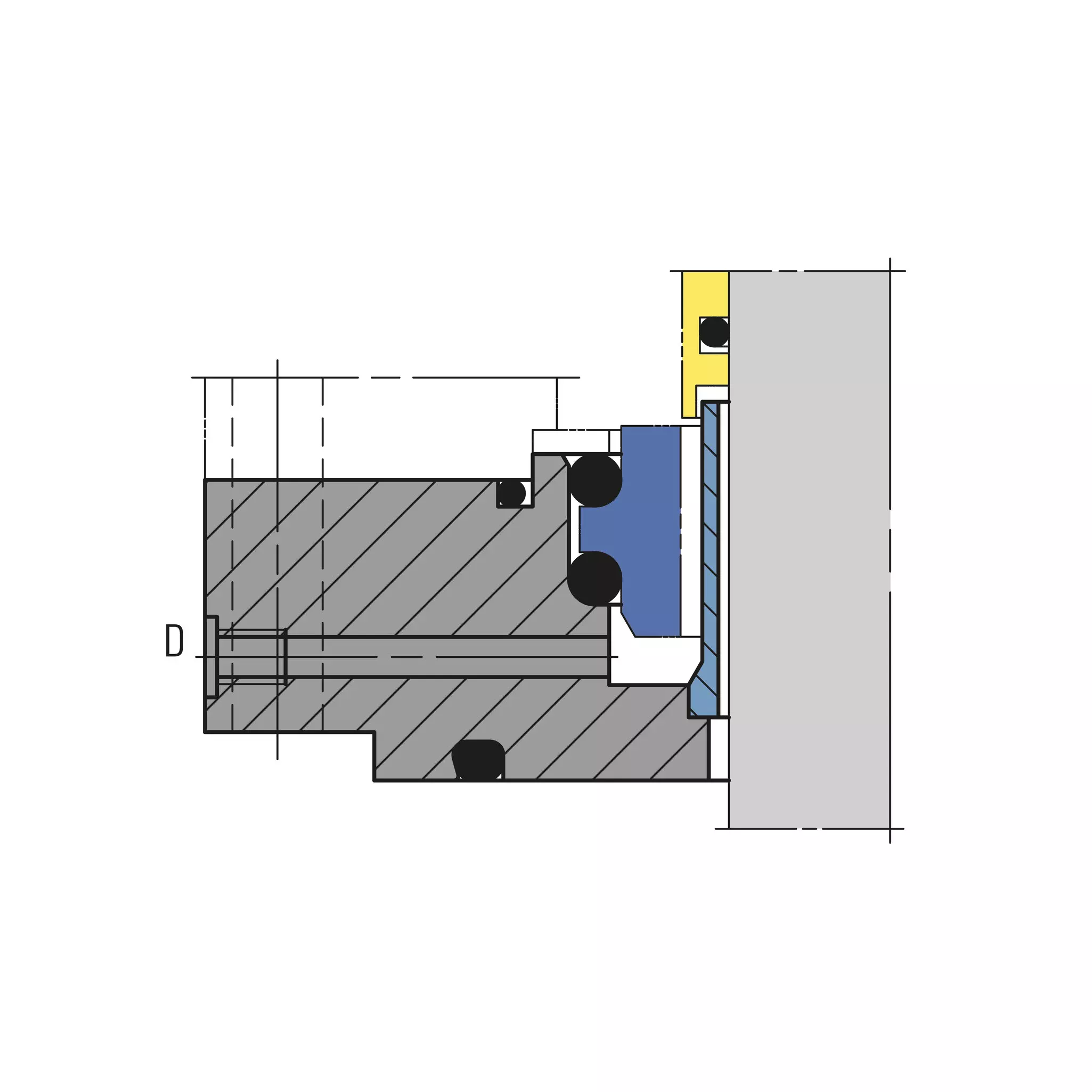

- Polymerisationssperre
Empfohlene Dichtungsversorgung
Offener Sperrkreislauf
z.B. EagleBurgmann SPA, EagleBurgmann SPN
Produktlinks:
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)
Produktvarianten
HSH(V)-D
Doppeldichtung
HSH(V)L-D
Doppeldichtung mit integriertem Loslager (Axialdrucklager auf Anfrage).
Diese Dichtungen sind produktseitig selbstschließend ausgelegt, d.h. auch bei Druckschwankungen oder Druckumkehr bleiben sie geschlossen.
