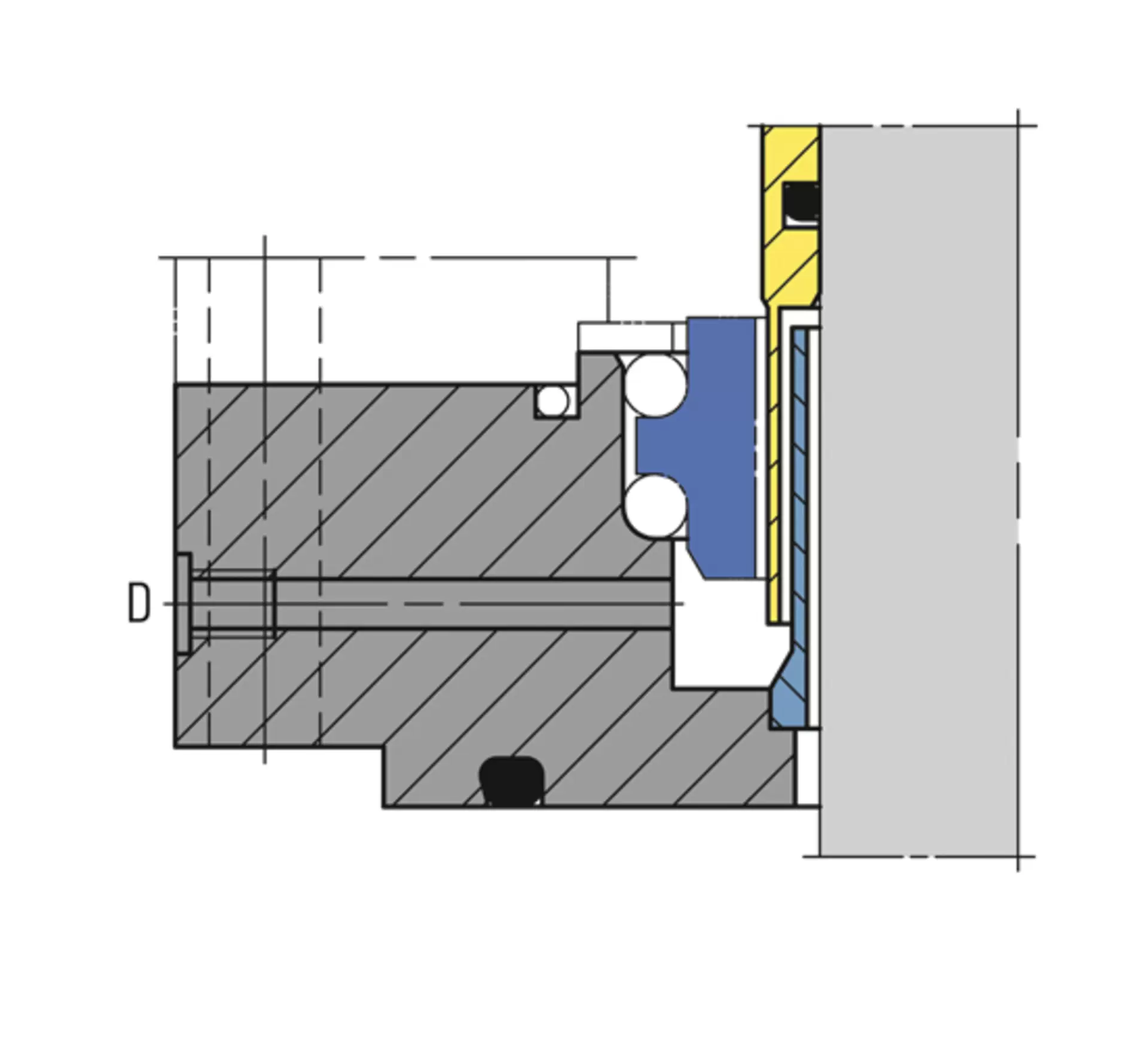

Zum Vergrößern auf das Bild klicken

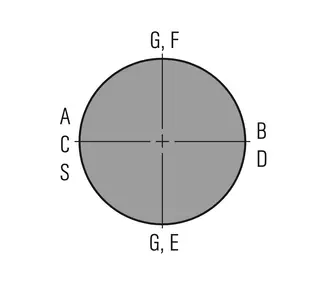

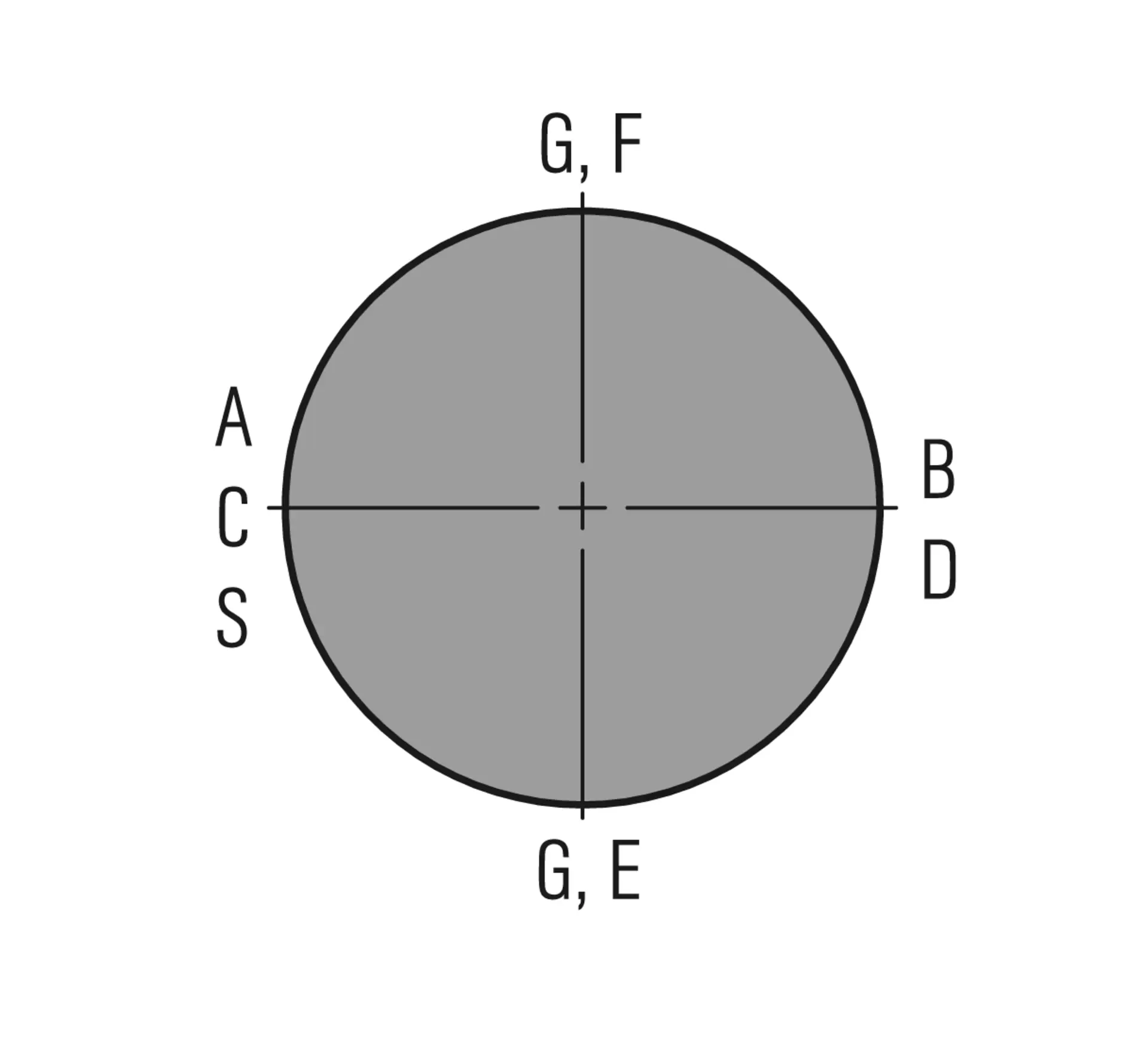

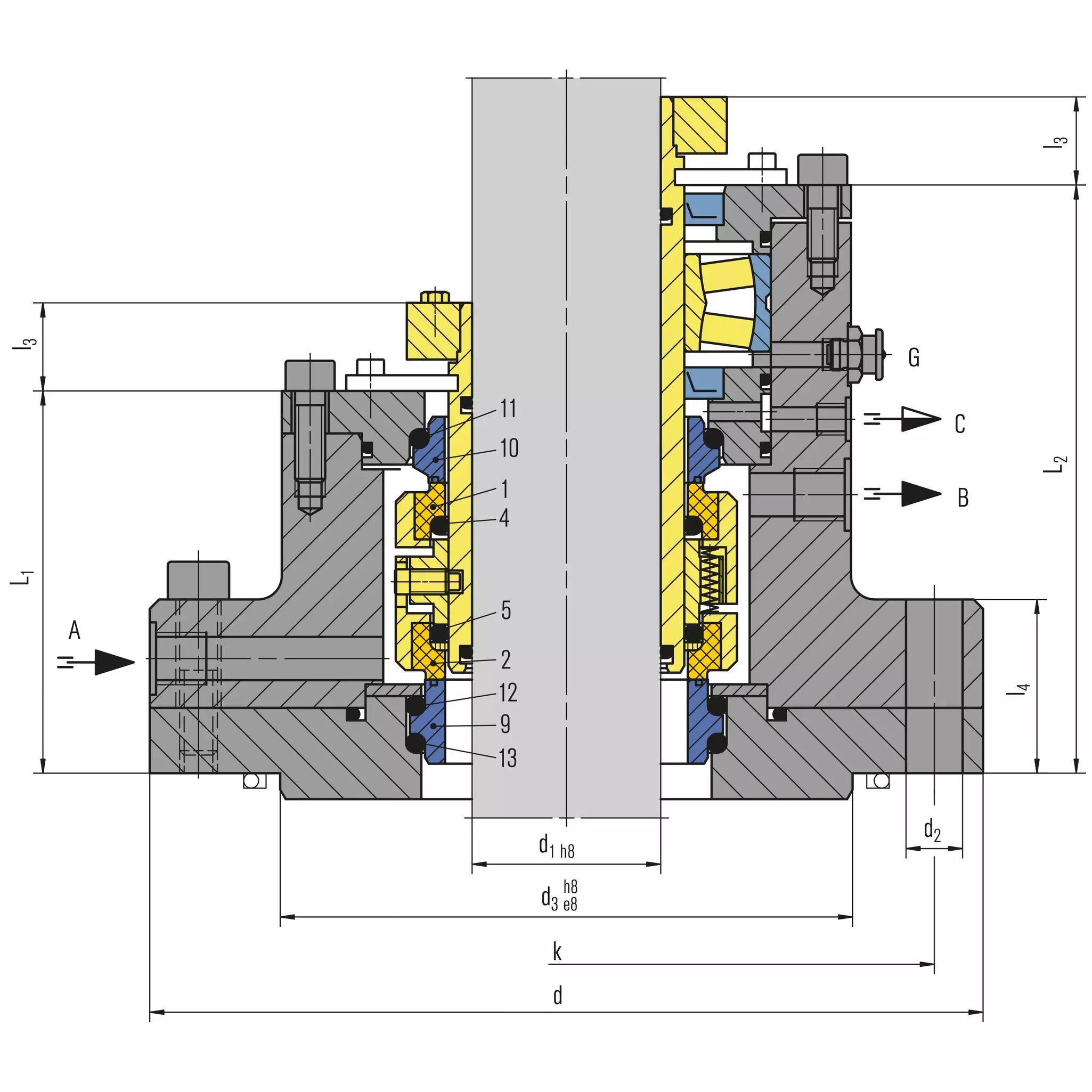

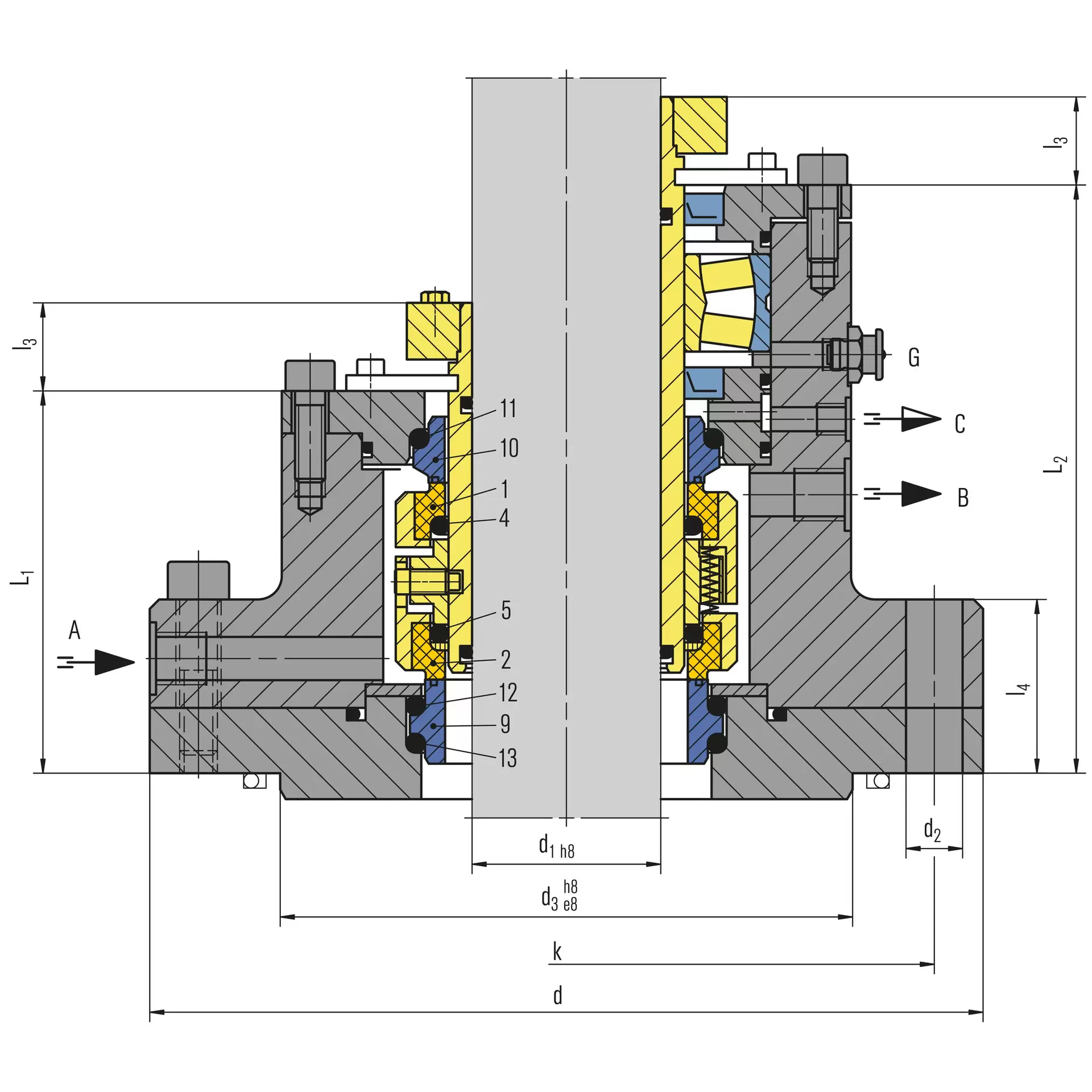

| Pos. | Benennung |
|---|---|
| 1 | Gleitring atmosphärenseitig |
| 2 | Gleitring produktseitig |
| 4, 5, 11, 12, 13 | O-Ring |
| 9 | Gegenring produktseitig |
| 10 | Gegenring atmosphärenseitig |

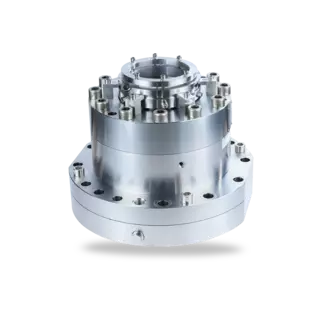

HS-D
Merkmale
- Für Obenantriebe
- Doppeldichtung
- Nicht entlastet
- Drehrichtungsunabhängig
- Gruppenbefederung rotierend
- Flüssigkeitsgeschmiert
- Cartridgeeinheit
Vorteile
- Montagefertige und werksgeprüfte Einheit
- Mit oder ohne Lager lieferbar
- Patentierte hydrodynamische Schmiernuten
- Ausgelegt für mittleren Druckbereich
- Anschlussmaße an Kundenanforderungen angepasst
- Produktseitig selbstschließend
- ATEX-Bescheinigung auf Anfrage
Einsatzbereich
Wellendurchmesser:
d1 = 20 ... 500 mm (0,79" ... 19,69")
Druck: p1 = Vakuum ... 30 bar (... 435 PSI)
Temperatur:
t1 = -40 °C... +200 (350*) °C
(-40 °F ... +392 (662*) °F)
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
* mit Kühlflansch
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
Empfohlene Anwendungen
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Pharmazeutische Industrie
- Lithium
- Energierzeugung
- Reaktoren
- Rührwerke
- Sonderapparate
Hinweis
Optionen:

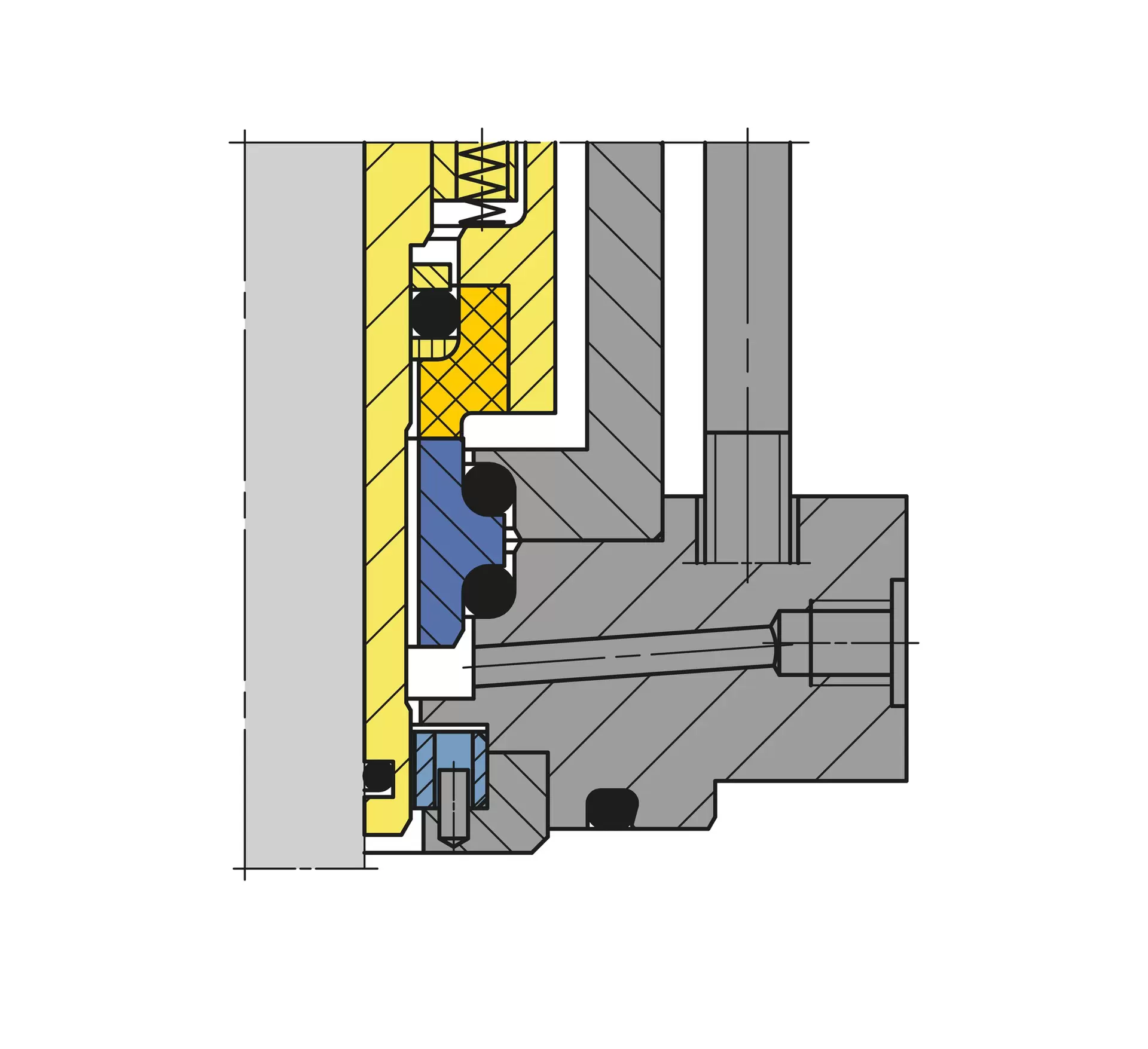

- Kühl- bzw. Heizflansch
- Leckabzug
- Spülung

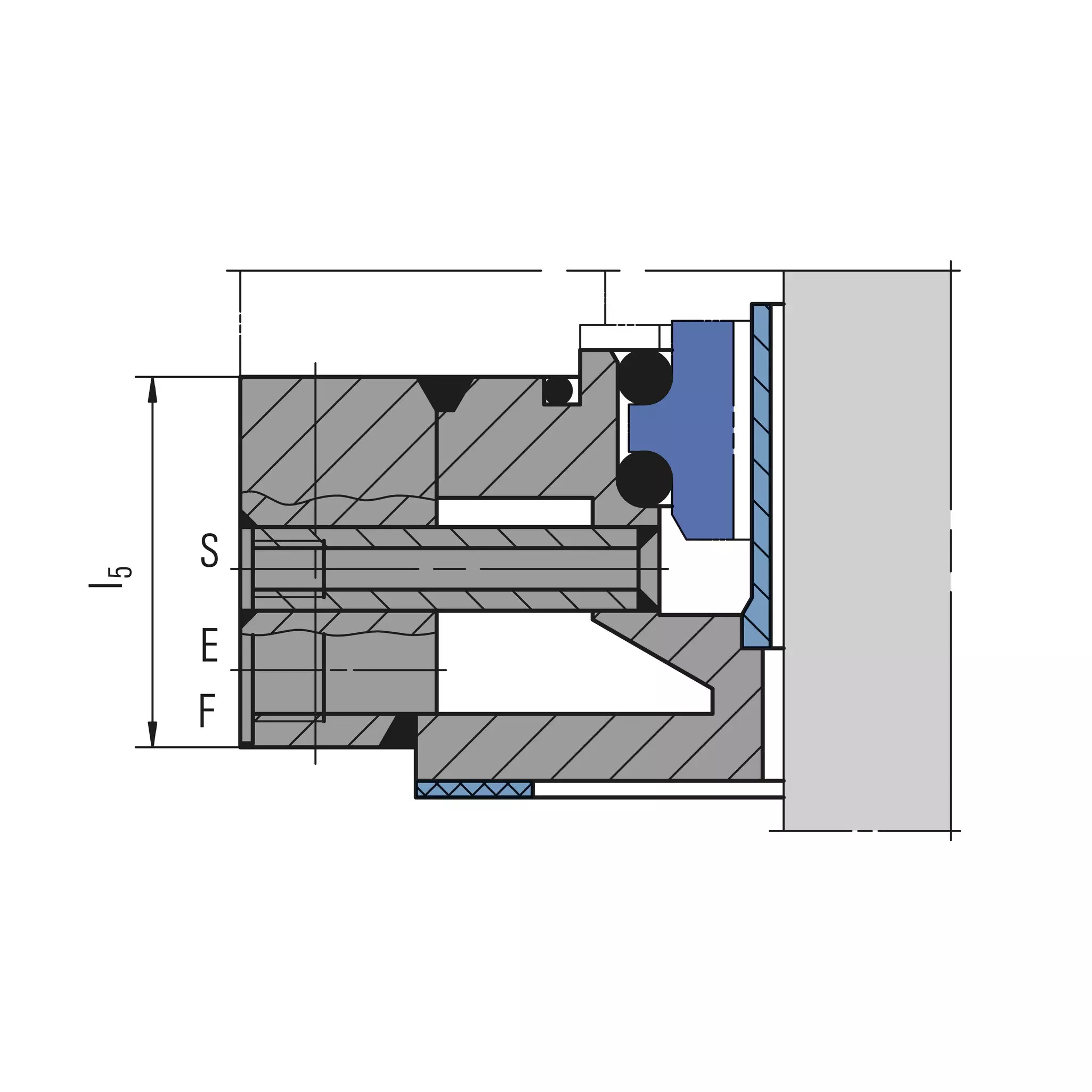

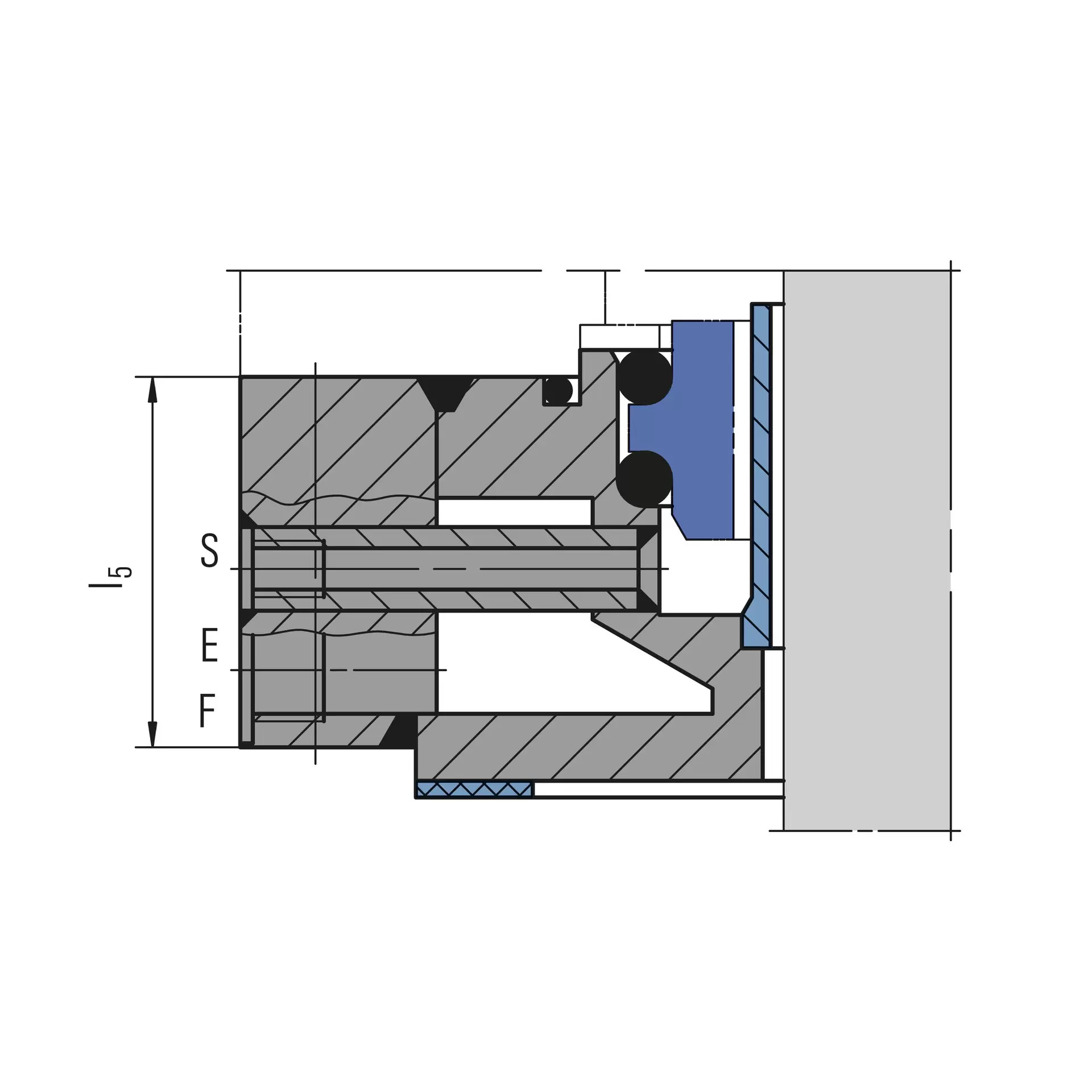

- Polymerisationssperre
Empfohlene Dichtungsversorgung
Offener Sperrkreislauf
z.B. EagleBurgmann SPA, EagleBurgmann SPN
Produktlinks:
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)
Produktvarianten
HS … -D
Doppeldichtung
HS .. L-D
Doppeldichtung mit integriertem Loslager.
HS ..(L)U-D
Doppeldichtung für Unten- und Seitenantriebe, mit oder ohne Lager.
Diese Dichtungen sind produktseitig selbstschließend ausgelegt, d.h. auch bei Druckschwankungen oder Druckumkehr bleiben sie geschlossen.
