HA211
Shop-Links für Mobilgeräte

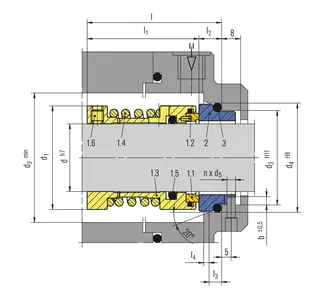

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1.1 | Gleitring |
| 1.2 | O-Ring |
| 1.3 | Mitnehmer |
| 1.4 | Feder |
| 1.5 | O-Ring |
| 1.6 | Gewindestift |
| 2 | Gegenring |
| 3 | O-Ring |

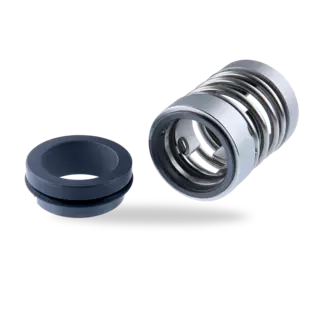

HA211
Merkmale
- Einzeldichtung
- Nicht entlastet
- Drehrichtungsunabhängig
- Formschlüssige Drehmomentmitnahme durch ineinandergreifende Laschen zwischen rotierendem Teil und Mitnehmer
- O-Ring-Nut zur Belüftung verhindert Zusetzen und erhöht die Flexibilität
Einsatzbereich
Druck: p = 12 bar (174 PSI)
Temperatur:
t = -20 °C ... +160 °C (-4 °F … +320 °F)
Gleitgeschwindigkeit: ... 20 m/s (66 ft/s)
Viskosität: ... 300 Pa·s
Feststoffgehalt: ... 7 %
Werkstoffe
Gleitring: Siliziumkarbid (Q1)
Gegenring: Siliziumkarbid (Q1)
Nebendichtungen: EPDM (E), FKM (V)
Metallische Teile: CrNiMo-Stahl (G)
Empfohlene Anwendungen
- Hochviskose Medien
- Pulpe
- Zellstoff- und Papierindustrie
- Wasser- und Abwassertechnik
- Prozesspumpen
- Stoffpumpen
HA211
Maße

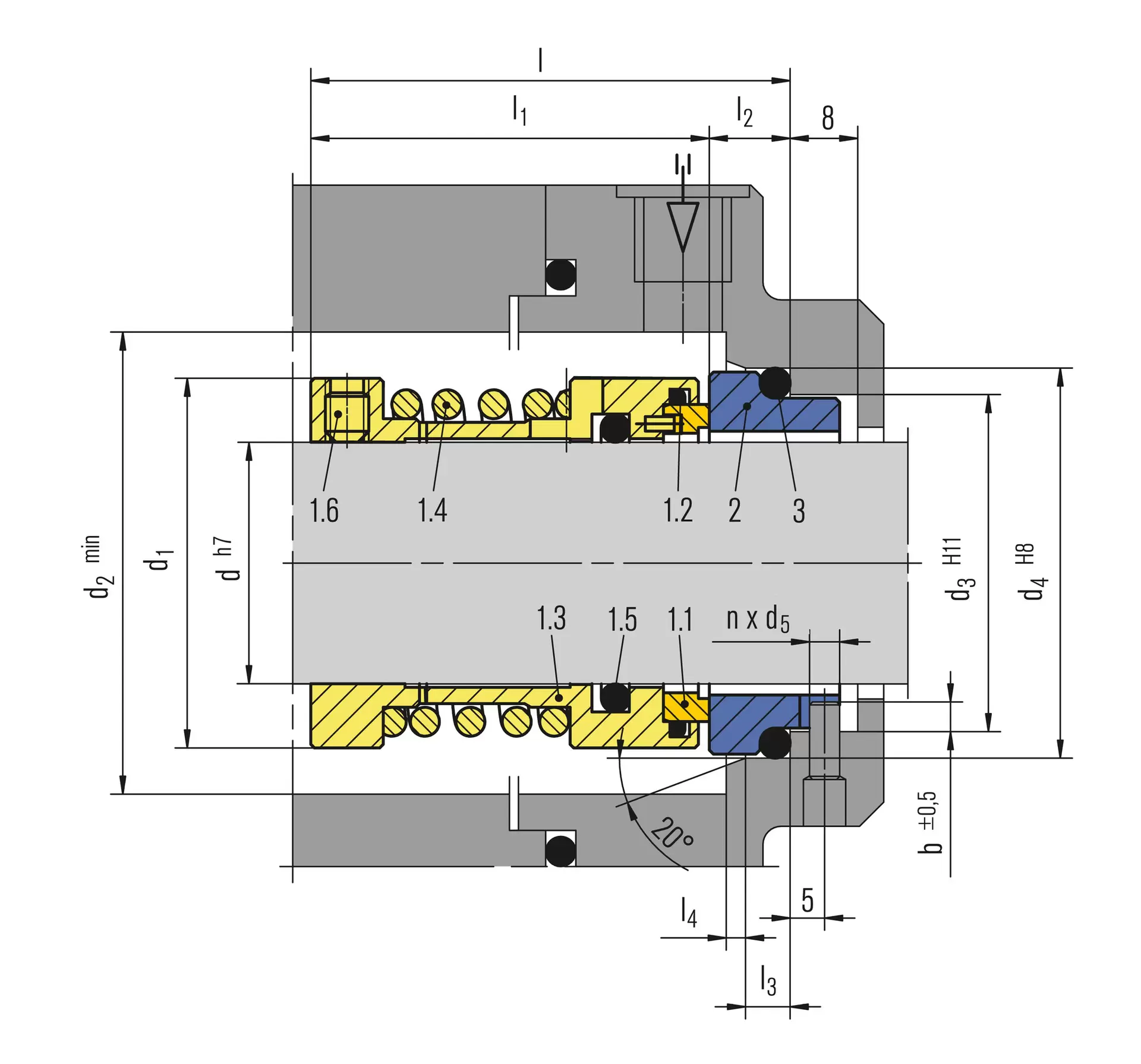

Zum Vergrößern auf das Bild klicken
d |
d1 |
d2 |
d3 |
d4 |
d5 |
l |
l1 |
l2 |
l3 |
l4 |
b |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 34 | 36 | 29 | 35 | 3 | 51 | 41 | 10,0 | 5,5 | 2,0 | 3,5 |
| 24 | 38 | 40 | 33 | 39 | 3 | 53 | 43 | 10,0 | 5,5 | 2,0 | 3,5 |
| 25 | 39 | 41 | 34 | 40 | 3 | 53 | 43 | 10,0 | 5,5 | 2,0 | 3,5 |
| 28 | 42 | 44 | 37 | 43 | 3 | 55 | 45 | 10,0 | 5,5 | 2,0 | 3,5 |
| 30 | 44 | 46 | 39 | 45 | 3 | 55 | 45 | 10,0 | 5,5 | 2,0 | 3,5 |
| 32 | 46 | 48 | 42 | 48 | 3 | 55 | 45 | 10,0 | 5,5 | 2,0 | 3,5 |
| 33 | 47 | 49 | 42 | 48 | 3 | 55 | 45 | 10,0 | 5,5 | 2,0 | 3,5 |
| 35 | 49 | 51 | 44 | 50 | 3 | 59 | 49 | 10,0 | 5,5 | 2,0 | 3,5 |
| 38 | 54 | 58 | 49 | 56 | 4 | 64 | 53 | 11,0 | 6 | 2,0 | 4,0 |
| 40 | 56 | 60 | 51 | 58 | 4 | 66 | 55 | 11,0 | 6 | 2,0 | 4,0 |
| 43 | 59 | 63 | 54 | 61 | 4 | 66 | 55 | 11,0 | 6 | 2,0 | 4,0 |
| 45 | 61 | 65 | 56 | 63 | 4 | 66 | 55 | 11,0 | 6 | 2,0 | 4,5 |
| 48 | 64 | 68 | 59 | 66 | 4 | 66 | 55 | 11,0 | 6 | 2,0 | 4,5 |
| 50 | 66 | 70 | 62 | 70 | 4 | 73 | 60 | 13,0 | 6 | 2,5 | 4,5 |
| 53 | 69 | 73 | 65 | 73 | 4 | 74 | 61 | 13,0 | 6 | 2,5 | 5,0 |
| 55 | 71 | 75 | 67 | 75 | 4 | 74 | 61 | 13,0 | 6 | 2,5 | 5,0 |
| 60 | 78 | 85 | 72 | 80 | 4 | 76 | 63 | 13,0 | 6 | 2,5 | 5,0 |
| 63 | 81 | 88 | 75 | 83 | 4 | 76 | 63 | 13,0 | 6 | 2,5 | 5,0 |
| 65 | 84 | 90 | 77 | 85 | 4 | 80 | 67 | 13,0 | 6 | 2,5 | 5,0 |
| 70 | 90 | 95 | 83 | 92 | 4 | 83 | 68 | 15,0 | 7 | 2,5 | 5,0 |
| 75 | 95 | 104 | 88 | 97 | 4 | 87 | 72 | 15,0 | 7 | 2,5 | 5,0 |
| 80 | 100 | 109 | 95 | 105 | 4 | 87,5 | 72 | 15,5 | 7 | 3,0 | 6,0 |
| 85 | 107 | 114 | 100 | 110 | 4 | 92,5 | 77 | 15,5 | 7 | 3,0 | 6,0 |
| 90 | 112 | 119 | 105 | 115 | 4 | 92,5 | 77 | 15,5 | 7 | 3,0 | 6,0 |
| 95 | 119 | 124 | 110 | 120 | 4 | 97,5 | 82 | 15,5 | 7 | 3,0 | 6,0 |
| 100 | 124 | 129 | 115 | 125 | 4 | 97,5 | 82 | 15,5 | 7 | 3,0 | 6,0 |
Maße in Millimeter
