Zum Vergrößern auf das Bild klicken

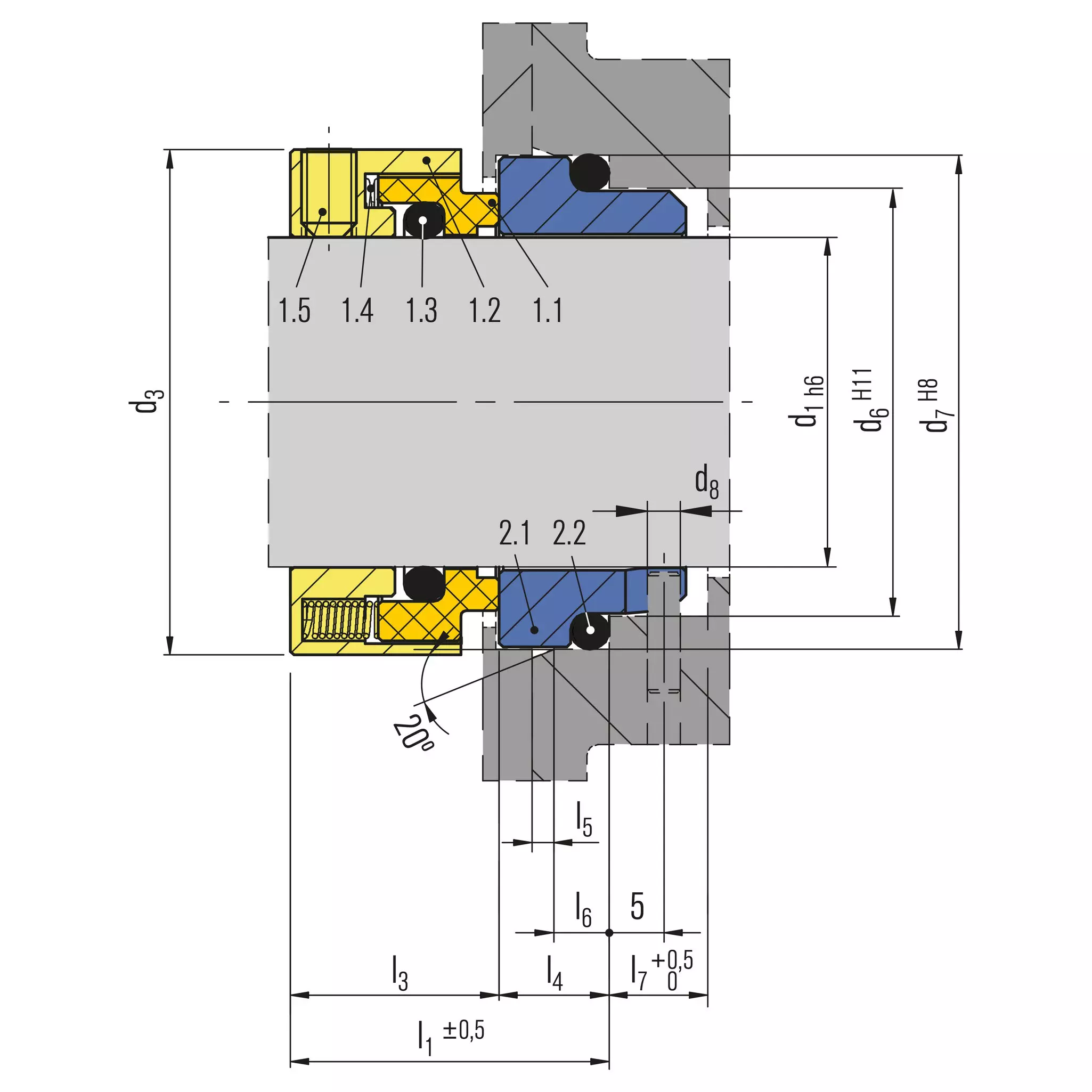

| Pos. | Bennenung |
|---|---|
| 1.1 | Gleitring |
| 1.2 | Gehäuse |
| 1.3 | O-Ring |
| 1.4 | Feder |
| 1.5 | Gewindestift |
| 2.1 | Stationärer Gegenring |
| 2.2 | O-Ring |
BT-C5E
Merkmale
- Einzeldichtung
- Für glatte Wellen
- Nicht entlastet
- Mehrfach befedert, rotierend
- Drehrichtungsunabhängig
Vorteile
- Konzipiert für die Außenmontage
- Formschlüssige Drehmomentübertragung zwischen Gleitring und Mitnehmer
- Für Medien mit hoher Viskosität
- Unempfindlich gegenüber geringen Feststoffanteilen
Einsatzbereich
Wellendurchmesser: d1 = 20 … 80 mm (0,79" … 3,15") Druck: p1* = 12 bar (174 PSI) Temperatur: t* = -35 °C … +180 °C (-31 °F … +356 °F) Gleitgeschwindigkeit: vg = 15 m/s (50 ft/s) * Abhängig von Medium, Größe und Werkstoffen.
Werkstoffe
Gleitring:
Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),
PTFE glasfaserverstärkt (Y1),
Wolframkarbid (U), Siliziumkarbid (Q1)
Seat: CrNiMo-Stahl (G), Al-Oxid (V), Wolframkarbid (U), Siliziumkarbid (Q1)
Elastomer: NBR (P), EPDM (E), FKM (V), FFKM (K)
Metallische Teile: CrNiMo-Stahl 1.4401 (G)
Standards und Freigaben
Je nach Typ und Materialkombination sind verschiedene Werkstoffzulassungen vorhanden, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen.
Empfohlene Anwendungen
- Wasser- und Abwassertechnik
- Chemische Industrie
- Prozessindustrie
- Nahrungsmittel- und Getränkeindustrie
- Medien mit geringem Feststoffgehalt
- Zahnradpumpen
- Kreiselpumpen
- Zentrifugalpumpen
- Gear pumps
- Lobe pumps
- Centrifugal pumps
Hinweis
Montagehilfe (Gegenringplatte und Fixierschrauben) verfügbar, aber nicht im Lieferumfang enthalten.
