AX25

Produkt anfragen

Zum Vergrößern auf das Bild klicken

AX25

PDF Datenblatt

Merkmale

Außenliegend
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

Vorteile

Robuste und montagefreundliche Konstruktion
Federn außerhalb des Produktes
Produktseitig metallfrei
Einfache Umrüstung von Stopfbuchspackungen

Einsatzbereich

Wellendurchmesser:
d1 = 15 … 300 mm (0,59" ... 11,81")
Druck: p1 = 16 bar (232 PSI)
Temperatur:
t = -40 °C … 220 °C (-40 °F … 428 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)

Werkstoffe

Gleitring:
Siliziumkarbid (Q2), Sonder-CrMo-Stahlguss (S)
Gegenring:
Kohlegrafit, kunstharzimprägniert (B), Siliziumkarbid (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K), ummantelt (M)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G)

Empfohlene Anwendungen

Prozessindustrie
Öl- und Gasindustrie
Raffinerietechnik
Petrochemische Industrie
Chemische Industrie
Pharmazeutische Industrie
Kraftwerkstechnik
Zellstoff- und Papierindustrie
Wasser- und Abwassertechnik
Bergbauindustrie
Gebäudetechnik
Nahrungsmittelindustrie
Schiffstechnik
Zuckerindustrie
Metallerzeugung und -verarbeitung

Ähnliche Produkte

AX40K

Stationäre Gleiteinheit
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

BT-C5E

Einzeldichtung
Für glatte Wellen
Nicht entlastet
Mehrfach befedert, rotierend
Drehrichtungsunabhängig

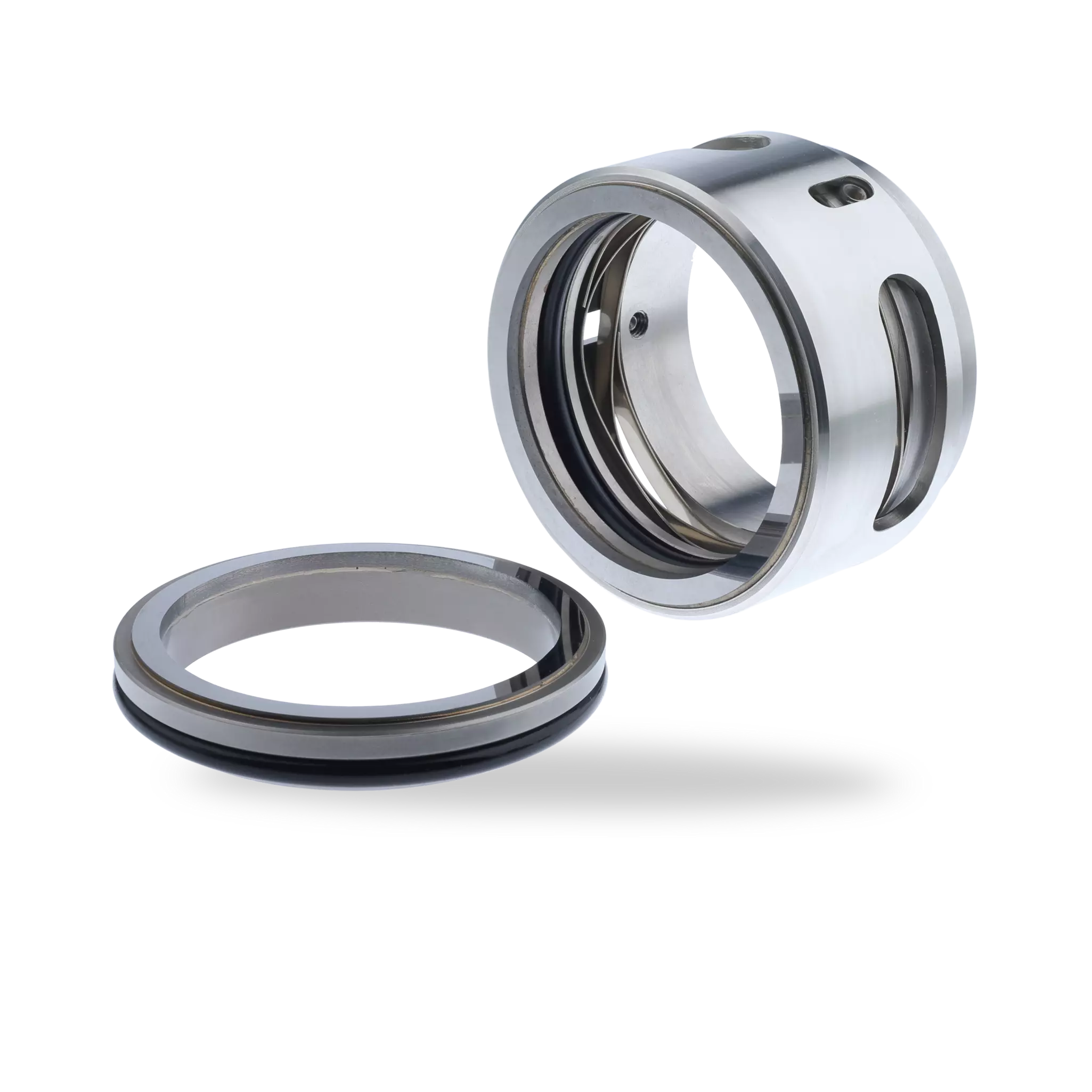

BT-C7

Single seal
For plain shafts
Unbalanced
Super-sinus spring rotating
Independent of direction of rotation

Zurück zur Übersicht

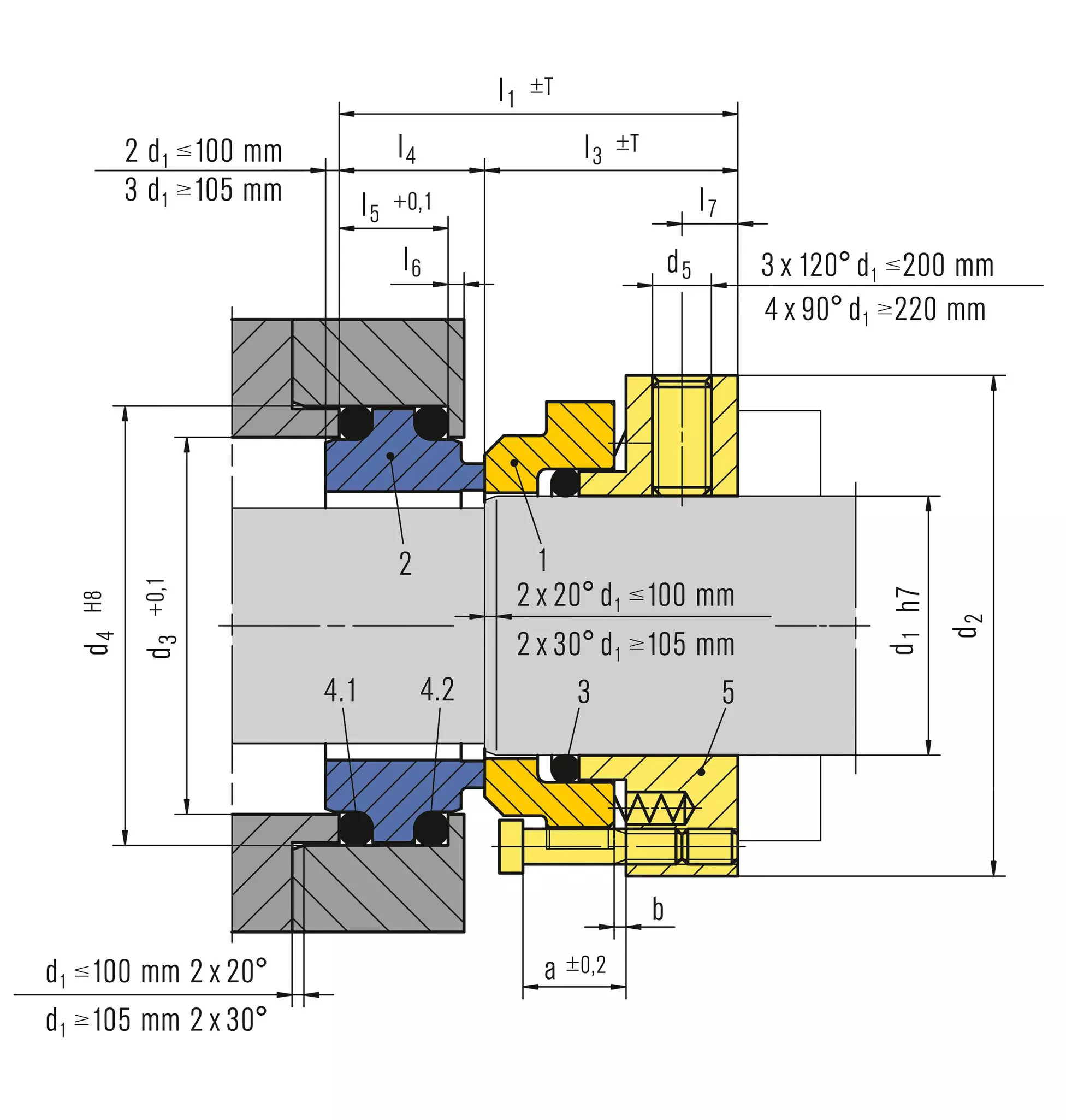

d1	d2	l1	l3	l3	l4	l7	d5	a	b	d3	d4	l5	l6
15	42	48	31	0,5	17	8	M6	12,0	2	23,0	29	12	2,0
16	43	48	31	0,5	17	8	M6	12,0	2	24,0	30	12	2,0
18	45	48	31	0,5	17	8	M6	12	2	27	33	12	2
20	47	48	31	0,5	17	8	M6	12	2	29	35	12	2
22	49	48	31	0,5	17	8	M6	12	2	31	37	12	2
24	51	48	31	0,5	17	8	M6	12	2	33	39	12	2
25	52	48	31	0,5	17	8	M6	12,0	2	34,0	40	12	2,0
28	55	48	31	0,5	17	8	M6	12	2	37	43	12	2
30	57	48	31	0,5	17	8	M6	12	2	39	45	12	2
32	59	48	31	0,5	17	8	M6	12	2	42	48	12	2
33	60	48	31	025	17	8	M6	12	2	42	48	15	2
35	62	48	31	025	17	8	M6	12	2	44	50	12	2
38	71	52	33	0,5	19	8	M8	13,5	2	49	56	14	2
40	93	52	33	0,5	19	8	M8	13,5	2	51	58	14	2
43	76	52	33	0,5	19	8	M8	13,5	2	54	61	14	2
45	78	52	33	0,5	19	8	M8	13,5	2	56	63	14	2
48	81	52	33	0,5	19	8	M8	13,5	2	59	66	14	2
50	83	54	33	0,5	221	8	M8	13,5	2	59	66	14	2
53	86	54	33	0,5	21	8	M8	13,5	2	65	73	16	2
55	88	54	33	0,5	21	8	M8	13,5	2	67	75	16	2
58	98	63	41	1	22	10	M10	15	2	72	80	16	2,5
60	100	63	41	1	22	10	M10	15	2	75	83	16	2,5
63	103	63	41	1	22	10	M10	15	2	77	85	16	2,5
65	105	65	41	1	24	10	M10	15	2	81	90	18	2,5
68	108	65	1	1	24	10	M10	15	2	83	92	18	2,5
70	111	68	43	1	25	10	M10	17,5	2	88	97	19	2,5
75	116	68	43	1	25	10	M10	17,5	2	95	105	19	2,5
80	121	68	43	1	25	10	M10	17,5	2	100	110	19	2,5
85	126	68	43	1	25	10	M10	17,5	2	105	115	19	2,5
90	131	68	43	1	25	10	M10	17,5	2	110	120	19	2,5
95	136	68	43	11	25	10	M10	17,5	2	115	125	19	2,5
100	141	68	43	1	25	10	M10	17,5	2	120	130	19	2,5
105	148	75	47	2	28	10	M10	21	3	123	135	22	2,5
110	153	75	47	2	28	10	M10	21	3	128	140	22	2,5
115	158	75	47	2	28	10	M10	21	3	133	145	22	2,5
120	171	78	50	1	17	10	M10	21	3	140	152	22	2,5
125	176	78	50	2	28	10	M10	21	3	145	457	22	2,5
130	181	78	50	2	28	10	M10	21	3	150	162	22	2,5
135	186	78	50	2	28	10	M10	21	3	155	167	22	2,5
140	191	78	50	2	28	10	M10	21	3	160	172	22	2,5
145	196	78	50	2	28	10	M10	21	3	165	177	22	2,5
150	203	86	55	2	31	10	M10	25	4	171	183	24	3
160	213	86	55	2	31	10	M10	25	4	181	193	24	3
170	223	86	55	2	31	10	M10	25	44	191	203	24	3
180	233	86	55	2	31	10	M10	25	4	203	215	24	3
190	243	86	55	2	31	10	M10	25	4	213	225	24	3
200	253	86	55	2	31	10	M10	25	4	223	235	24	3
220	275	92	62	3	33	10	M10	29	5	246,5	258	25	3,5
240	295	92	62	3	33	10	M10	29	5	266,5	278	25	3,5
260	315	92	62	3	33	10	M10	29	5	286,5	298	25	3,5
280	335	92	62	3	33	10	M10	29	5	306,5	318	25	3,5
300	355	92	62	3	33	10	M10	29	5	326,5	338	25	3,5

Maße in Millimeter. Ab d1 > 100 mm Drehmomentübertragung durch Gewindestift mit Spitze.
