H74-D

Jetzt zum Online-Shop wechseln Produkt anfragen

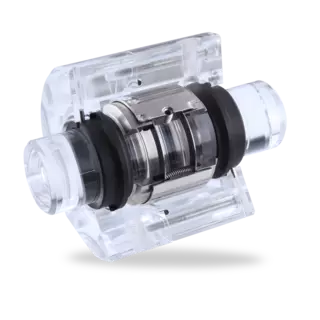

H74-D

Jetzt zum Online-Shop wechseln Produkt anfragen

Zum Vergrößern auf das Bild klicken

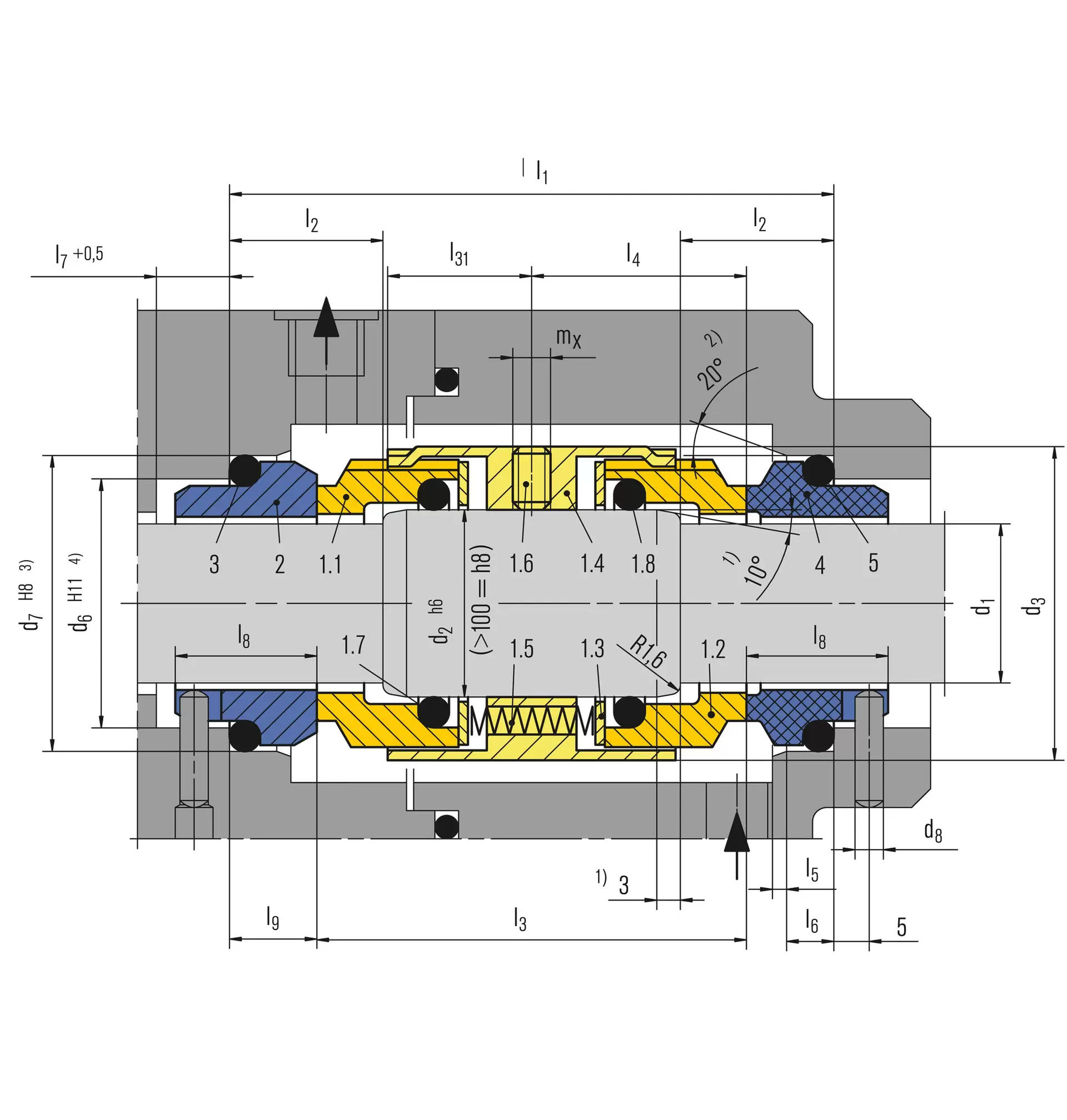

Pos.	Teile-Nr.DIN 24250	Benennung
1.1	472.1	Gleitring
1.2	472.2	Gleitring
1.3	474	Druckring
1.4	485	Mitnehmer
1.5	477	Feder
1.6	904	Gewindestift
1.7	412.1	O-Ring
1.8	412.2	O-Ring
2	475.1	Gegenring (G9)
3	412.3	O-Ring
4	475.2	Gegenring (G9)
5	412.4	O-Ring

1) d1 > 100 mm: 2 mm x 30°
2) d1 > 100 mm: 30°
3) d1 > 100 mm: H7
4) d1 > 100 mm: +0.1

H74-D

PDF Datenblatt

Merkmale

Für abgesetzte Wellen
Doppeldichtung
Entlastet
Drehrichtungsunabhängig
Gruppenbefederung rotierend
Konstruktion basiert auf H7-Familie
Variante mit Fördergewinde (H74F-D) lieferbar

Vorteile

Effiziente Lagerbevorratung durch einfach austauschbare Gleitringe
Breites Werkstoffangebot
Flexibilität hinsichtlich Drehmomentübertragung
Unempfindlich bei geringer Feststoffkonzentration
EN 12756 (Für Anschlussmaße d1 bis 100 mm (3,94"))

Einsatzbereich

Wellendurchmesser:
d1 = 14 ... 200 mm (0,55" … 7,87")
Druck:
p1 = 80 bar (1.160 PSI) for d1 = 14 ... 100 mm,
p1 = 25 bar (363 PSI) for d1 = 100 ... 200 mm,
p1 = 16 bar (232 PSI) for d1 > 200 mm
Temperatur:
t = -50 °C ... +220 °C (-58 °F … +428 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Axialbewegung:
d1 bis 100 mm: ± 0,5 mm
d1 über 100 mm: ± 2,0 mm

Werkstoffe

Gleitring: Siliziumkarbid (Q1, Q2), Kohlegrafit antimonimprägniert (A), Aluminiumoxid (V), Sonder-CrMo-Stahlguss (S)
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1*, Q2*)
Nebendichtungen: EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)
* Nicht mit Gleitring in S kombinierbar.

Standards und Freigaben

EN 12756

Empfohlene Anwendungen

Leicht feststoffhaltige, abrasive Medien
Giftige, umweltschädliche Medien
Medien mit geringen Schmiereigenschaften
Klebstoffe
Prozessindustrie
Öl- und Gasindustrie
Raffinerietechnik
Petrochemische Industrie
Chemische Industrie
Kraftwerkstechnik
Zellstoff- und Papierindustrie
Chemienormpumpen

Produktvarianten

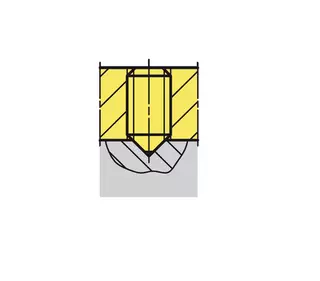

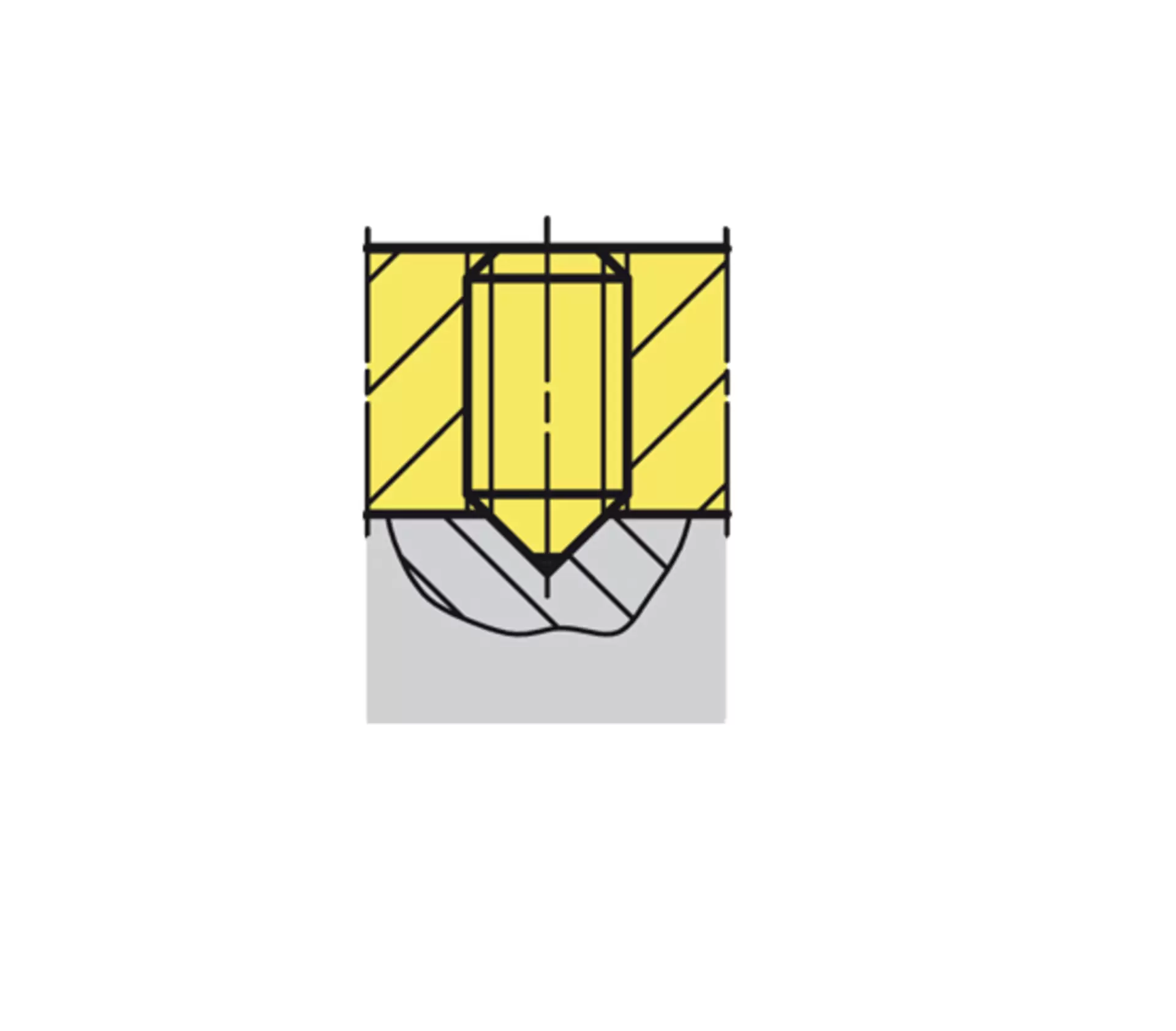

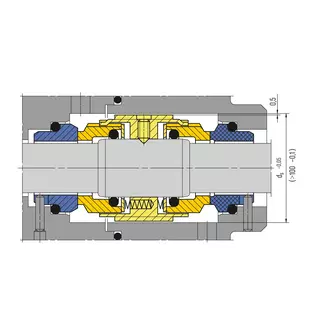

https://media-assets.eagleburgmann.com/image/108134910297/image_acl15e0kit0bd5vc2it1mb4208/-FWEBP

H74F-D

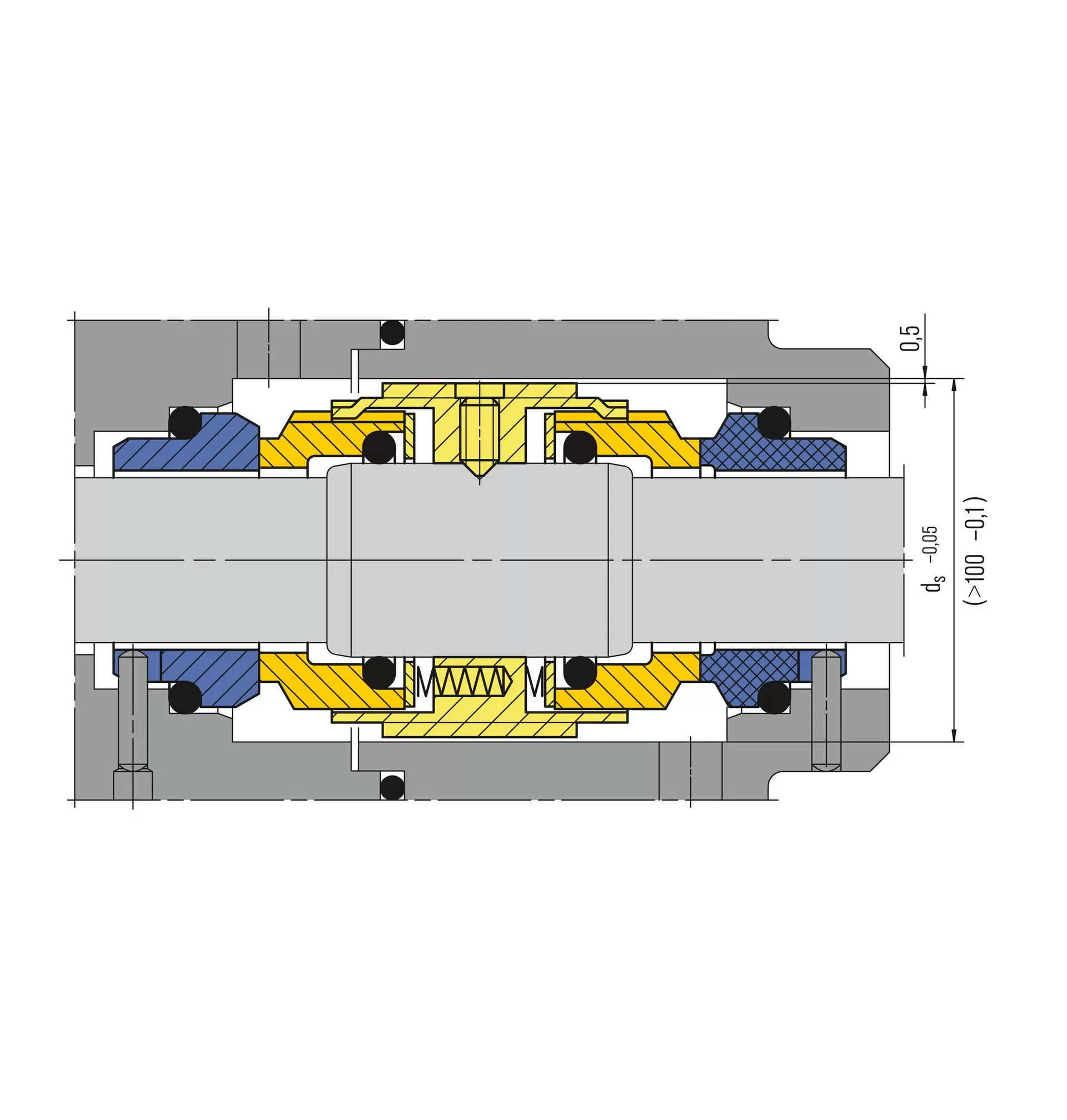

Maße, Positionen und Benennungen wie H74-D, jedoch mit Fördergewinde.
Drehrichtungsabhängig.

Ähnliche Produkte

AX25

Außenliegend
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

AX40K

Stationäre Gleiteinheit
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

BT-C5E

Einzeldichtung
Für glatte Wellen
Nicht entlastet
Mehrfach befedert, rotierend
Drehrichtungsunabhängig

Zurück zur Übersicht

d₁	d₂	d₃	d₆	d₇	d₈	d₁₁	d₁₂	d_s	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉	l₁₂	l₁₄	l₁₀	l₁₅	l₂₈	l₁₆	l₃₁	m_x	R
14	18	33	21,0	25,0	3	24,0	30,0	–	73,0	18	53,0	26,5	1,5	4	8,5	17,5	10,0	6,5	5,6	7,5	1,5	6,6	5	17,0	M5	1,2
16	20	35	23,0	27,0	3	29,5	35,0	–	73,0	18	53,0	26,5	1,5	4	8,5	17,5	10,0	8,5	7,5	7,5	1,5	6,6	5	17,0	M5	1,5
18	22	37	27,0	33,0	3	29,5	35,0	42	76,0	20	53,0	26,5	2,0	5	9,0	19,5	11,5	9,0	8,0	8,5	1,5	7,5	5	17,0	M5	1,5
20	24	39	29,0	35,0	3	32,0	38,0	44	76,0	20	53,0	26,5	2,0	5	9,0	19,5	11,5	8,5	7,5	8,5	1,5	7,5	5	17,0	M5	1,5
22	26	41	31,0	37,0	3	32,0	38,0	45	76,0	20	53,0	26,5	2,0	5	9,0	19,5	11,5	8,5	7,5	8,5	1,5	7,5	5	17,0	M5	1,5
24	28	43	33,0	39,0	3	36,0	42,0	47	77,0	20	54,0	27,0	2,0	5	9,0	19,5	11,5	8,5	7,5	8,5	1,5	7,5	5	17,5	M6	1,5
25	30	45	34,0	40,0	3	39,2	45,0	49	77,0	20	54,0	27,0	2,0	5	9,0	19,5	11,5	8,5	7,5	8,5	1,5	7,5	5	17,5	M6	1,5
28	33	48	37,0	43,0	3	42,2	48,0	51	77,0	20	54,0	27,0	2,0	5	9,0	19,5	11,5	10,0	9,0	8,5	1,5	7,5	5	17,5	M6	1,5
30	35	50	39,0	45,0	3	44,2	50,0	54	77,0	20	54,0	27,0	2,0	5	9,0	19,5	11,5	11,5	10,5	8,5	1,5	7,5	5	17,5	M6	1,5
32	38	55	42,0	48,0	3	46,2	52,0	59	79,0	20	56,0	28,0	2,0	5	9,0	19,5	11,5	11,5	10,5	8,5	1,5	7,5	5	18,5	M6	1,5
33	38	55	42,0	48,0	3	49,2	55,0	59	79,0	20	56,0	28,0	2,0	5	9,0	19,5	11,5	12,0	10,5	8,5	1,5	7,5	5	18,5	M6	1,5
35	40	57	44,0	50,0	3	52,2	58,0	61	80,0	20	57,0	28,5	2,0	5	9,0	19,5	11,5	12,0	11,0	8,5	1,5	7,5	5	19,0	M6	1,5
38	43	60	49,0	56,0	4	53,3	62,0	65	85,0	23	57,0	28,5	2,0	6	9,0	22,0	14,0	11,3	10,3	10,0	2,0	9,0	6	19,0	M6	1,5
40	45	62	51,0	58,0	4	55,3	64,0	66	85,0	23	57,0	28,5	2,0	6	9,0	22,0	14,0	11,8	10,8	10,0	2,0	9,0	6	19,0	M6	1,5
43	48	65	54,0	61,0	4	59,7	68,4	69	85,0	23	57,0	28,5	2,0	6	9,0	22,0	14,0	13,2	12,0	10,0	2,0	9,0	6	19,0	M6	2,5
45	50	67	56,0	63,0	4	60,8	69,3	71	84,0	23	56,0	28,0	2,0	6	9,0	22,0	14,0	12,8	11,6	10,0	2,0	9,0	6	19,5	M6	2,5
48	53	70	59,0	66,0	4	63,8	72,3	75	84,0	23	56,0	28,0	2,0	6	9,0	22,0	14,0	12,8	11,6	10,0	2,0	9,0	6	19,5	M6	2,5
50	55	72	62,0	70,0	4	66,5	75,4	76	93,0	25	63,0	31,5	2,5	6	9,0	23,0	15,0	12,8	11,6	10,5	2,0	9,5	6	19,5	M6	2,5
53	58	79	65,0	73,0	4	69,5	78,4	83	97,0	25	67,0	33,5	2,5	6	9,0	23,0	15,0	13,5	12,3	12,0	2,0	11,0	6	23,5	M8	2,5
55	60	81	67,0	75,0	4	71,5	80,4	85	97,0	25	67,0	33,5	2,5	6	9,0	23,0	15,0	14,5	13,3	12,0	2,0	11,0	6	23,5	M8	2,5
58	63	84	70,0	78,0	4	74,5	83,4	88	104,0	25	74,0	37,0	2,5	6	9,0	23,0	15,0	14,5	13,3	12,0	2,0	11,0	6	24,5	M8	2,5
60	65	86	72,0	80,0	4	76,5	85,4	95	104,0	25	74,0	37,0	2,5	6	9,0	23,0	15,0	14,5	13,3	12,0	2,0	11,0	6	24,5	M8	2,5
63	68	89	75,0	83,0	4	82,7	91,5	93	109,0	25	79,0	39,5	2,5	6	9,0	23,0	15,0	14,2	13,3	12,0	2,0	11,0	6	24,5	M8	2,5
65	70	91	77,0	85,0	4	83,0	92,0	95	98,0	25	68,0	34,0	2,5	6	9,0	23,0	15,0	14,2	13,0	12,0	2,0	11,0	6	23,5	M8	2,5
70	75	99	83,0	92,0	4	90,2	99,0	105	112,5	28	76,4	38,2	2,5	7	9,0	26,0	18,0	14,9	13,7	12,5	2,0	11,3	6	25,5	M8	2,5
75	80	104	88,0	97,0	4	95,2	104,0	109	112,5	28	76,4	38,2	2,5	7	9,0	26,0	18,0	14,2	13,0	12,5	2,0	11,3	6	25,5	M8	2,5
80	85	109	95,0	105,0	4	100,2	109,0	114	112,5	28	76,0	38,0	3,0	7	9,0	26,2	18,2	15,2	14,0	12,5	2,0	11,3	6	25,0	M8	2,5
85	90	114	100,0	110,0	4	105,2	114,0	119	112,5	28	76,0	38,0	3,0	7	9,0	26,2	18,2	16,2	15,0	13,0	2,0	12,0	6	25,5	M8	2,5
90	95	119	105,0	115,0	4	111,6	120,3	124	112,5	28	76,0	38,0	3,0	7	9,0	26,2	18,2	16,0	14,8	15,0	2,0	14,0	6	25,0	M8	2,5
95	100	124	110,0	120,0	4	114,5	123,3	129	110,5	28	76,0	38,0	3,0	7	9,0	25,2	17,2	16,0	14,8	15,0	2,0	14,0	6	25,0	M8	2,5
100	105	129	115,0	125,0	4	–	–	134	110,5	28	76,0	38,0	3,0	7	9,0	25,2	17,2	17,0	15,8	15,0	–	14,0	–	25,5	M8	2,5
105	115	148	122,2	134,3	5	–	–	153	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	17,0	15,8	15,0	–	14,0	–	31,5	M8	2,5
110	120	153	128,2	140,3	5	–	–	158	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	–	–	–	–	–	–	31,5	M8	-
115	125	158	136,2	148,3	5	–	–	163	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	–	–	–	–	–	–	31,5	M8	-
120	130	163	138,2	150,3	5	–	–	168	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	–	–	–	–	–	–	31,5	M8	-
125	135	168	142,2	154,3	5	–	–	173	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	–	–	–	–	–	–	31,5	M8	-
130	140	173	146,2	158,3	5	–	–	178	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	–	–	–	–	–	–	31,5	M8	-
135	145	178	152,2	164,3	5	–	–	183	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	–	–	–	–	–	–	31,5	M8	-
140	150	183	156,2	168,3	5	–	–	188	122,0	32	82,0	41,0	2,0	10	–	30,0	20,0	–	–	–	–	–	–	31,5	M8	-
145	155	191	161,2	173,3	5	–	–	196	133,0	34	93,0	46,5	2,0	10	–	30,0	20,0	–	–	–	–	–	–	35,5	M8	-
150	160	196	168,2	180,3	5	–	–	201	137,0	36	93,0	46,5	2,0	10	–	32,0	22,0	–	–	–	–	–	–	35,5	M8	-
155	165	201	173,2	185,3	5	–	–	206	141,0	38	93,0	46,5	2,0	12	–	34,0	24,0	–	–	–	–	–	–	35,5	M8	-
160	170	206	178,2	190,3	5	–	–	211	141,0	38	93,0	46,5	2,0	12	–	34,0	24,0	–	–	–	–	–	–	35,5	M8	-
165	175	211	183,2	195,3	5	–	–	216	141,0	38	93,0	46,5	2,0	12	–	34,0	24,0	–	–	–	–	–	–	35,5	M8	-
170	180	216	188,2	200,3	5	–	–	221	141,0	38	93,0	46,5	2,0	12	–	34,0	24,0	–	–	–	–	–	–	35,5	M8	-
175	185	221	193,2	205,3	5	–	–	226	141,0	38	93,0	46,5	2,0	12	–	34,0	24,0	–	–	–	–	–	–	35,5	M8	-
180	190	226	207,5	219,3	5	–	–	231	149,0	42	93,0	46,5	2,0	12	–	38,0	28,0	–	–	–	–	–	–	35,5	M8	-
185	195	231	212,5	224,3	5	–	–	236	149,0	42	93,0	46,5	2,0	12	–	38,0	28,0	–	–	–	–	–	–	35,5	M8	-
190	200	236	217,5	229,3	5	–	–	241	149,0	42	93,0	46,5	2,0	12	–	38,0	28,0	–	–	–	–	–	–	35,5	M8	-
195	205	245	222,5	234,3	5	–	–	250	151,0	43	95,0	47,5	2,0	12	–	38,0	28,0	–	–	–	–	–	–	–	M10	-
200	210	250	227,5	239,3	5	–	–	255	151,0	43	95,0	47,5	2,0	12	–	38,0	28,0	–	–	–

Maße in Millimeter
