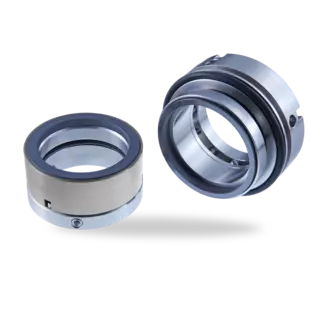

EK700

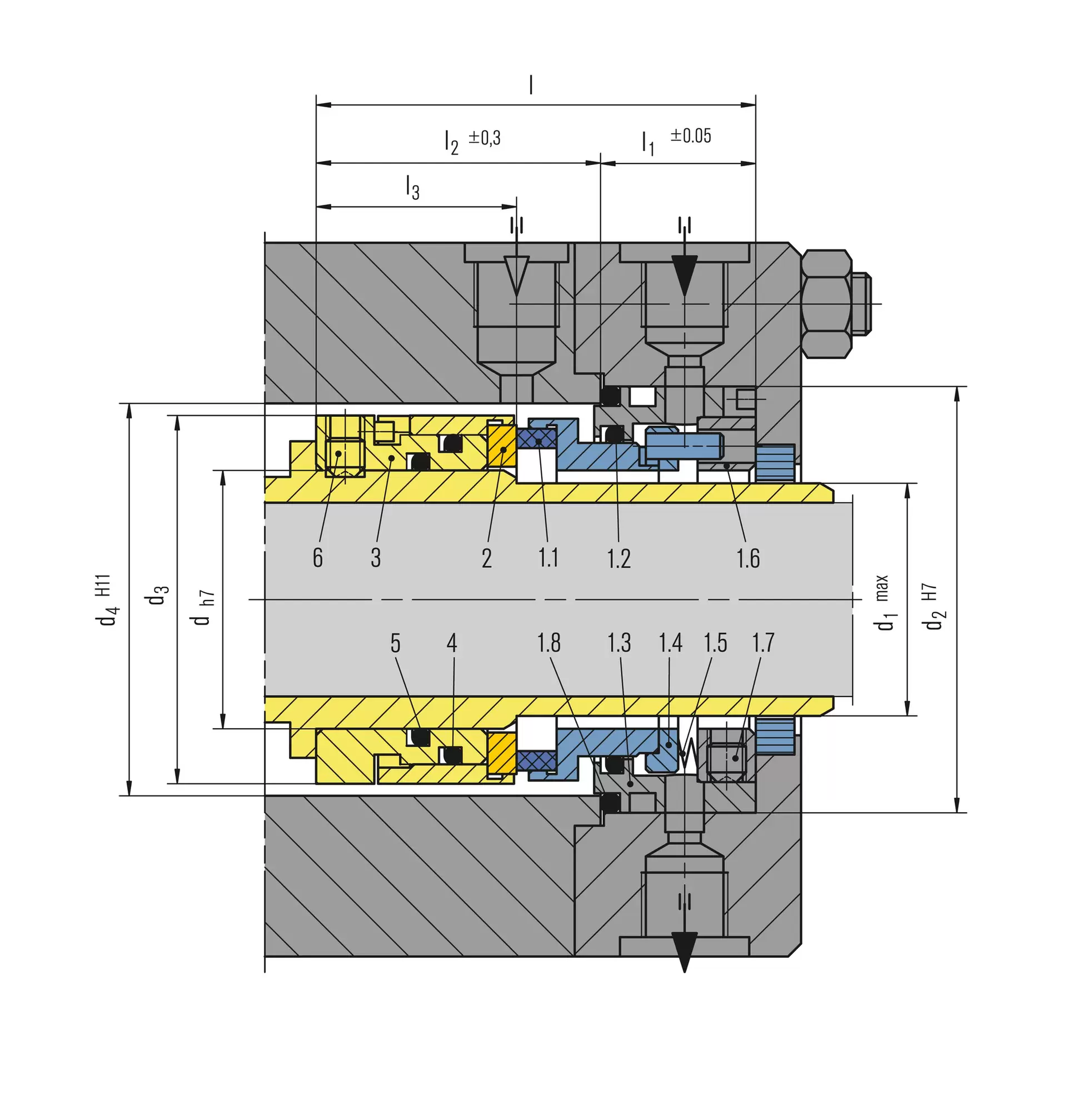

Zum Vergrößern auf das Bild klicken

Pos.	Benennung
1.1	Gleitring
1.2	O-Ring
1.3	Gehäuse
1.4	Druckring
1.5	Feder
1.6	Druckring
1.7	Gewindestift
1.8	O-Ring
2	Gegenring
3	Mitnehmer
4	O-Ring
5	O-Ring
6	Gewindestift

EK700

PDF Datenblatt

Merkmale

Einzeldichtung
Entlastet
Drehrichtungsunabhängig
Gruppenbefederung stationär

Vorteile

Standardisierte Konstruktion, ermöglicht einfache Umrüstung
Atmosphärenseite Anordnung der Befederung, kein Zusetzen möglich

Einsatzbereich

Druck: p = ... 35 bar (… 508 PSI)
Temperatur: t = 160 °C (320 °F)
Gleitgeschwindigkeit: vg = 30 m/s (98 ft/s)
Viskosität: ... 0,5 Pa·s
Feststoffgehalt: ... 0,5 %

Werkstoffe

Gleitring: Kohlegrafit hochverdichtet (B)
Gegenring: Siliziumkarbid (Q1)
Nebendichtungen: FKM (V)
Metallische Teile: 1.4401 (G)

Empfohlene Anwendungen

Schmieröle
Leichtöle
Kraftstoffe
Naphta
Wasser
Chemische Industrie
Raffinerietechnik
Petrochemische Industrie
Prozesspumpen

Ähnliche Produkte

AX25

Außenliegend
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

AX40K

Stationäre Gleiteinheit
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

BT-C5E

Einzeldichtung
Für glatte Wellen
Nicht entlastet
Mehrfach befedert, rotierend
Drehrichtungsunabhängig

Zurück zur Übersicht

d	d₁	d₂	d₃	d₄	l	l₁	l₂	l₃
20	18	42	33	36	63	23	40	30
25	23	47	39	41	65	24	41	30
30	28	53	44	46	66	24	42	30
35	33	58	49	51	66	24	42	30
40	38	66	57	60	68	24	44	31
45	43	71	60	65	68	24	44	31
50	48	76	67	70	68	24	44	31
55	53	81	72	75	69	25	44	31
60	58	91	79	85	72,5	27,5	45	31
65	63	96	86	90	77	29	48	31
70	68	101	92	95	79,5	28,5	51	32
75	73	110	99	104	79,5	28,5	51	32
80	78	115	102	109	79,5	28,5	51	32
85	83	120	108	114	80,5	28,5	52	33
90	88	125	115	119	81,5	29,5	52	33
95	93	130	118	124	81,5	29,5	52	33
100	98	135	124	129	81,5	29,5	52	33
110	110	145	134	139	84,5	29,5	55	36
120	120	160	147	150	91	34	57	38
130	130	170	157	160	96	37	59	40
140	140	185	172	175	98	38	60	40
150	150	200	184	190	100	38	62	42

Maße in Millimeter
