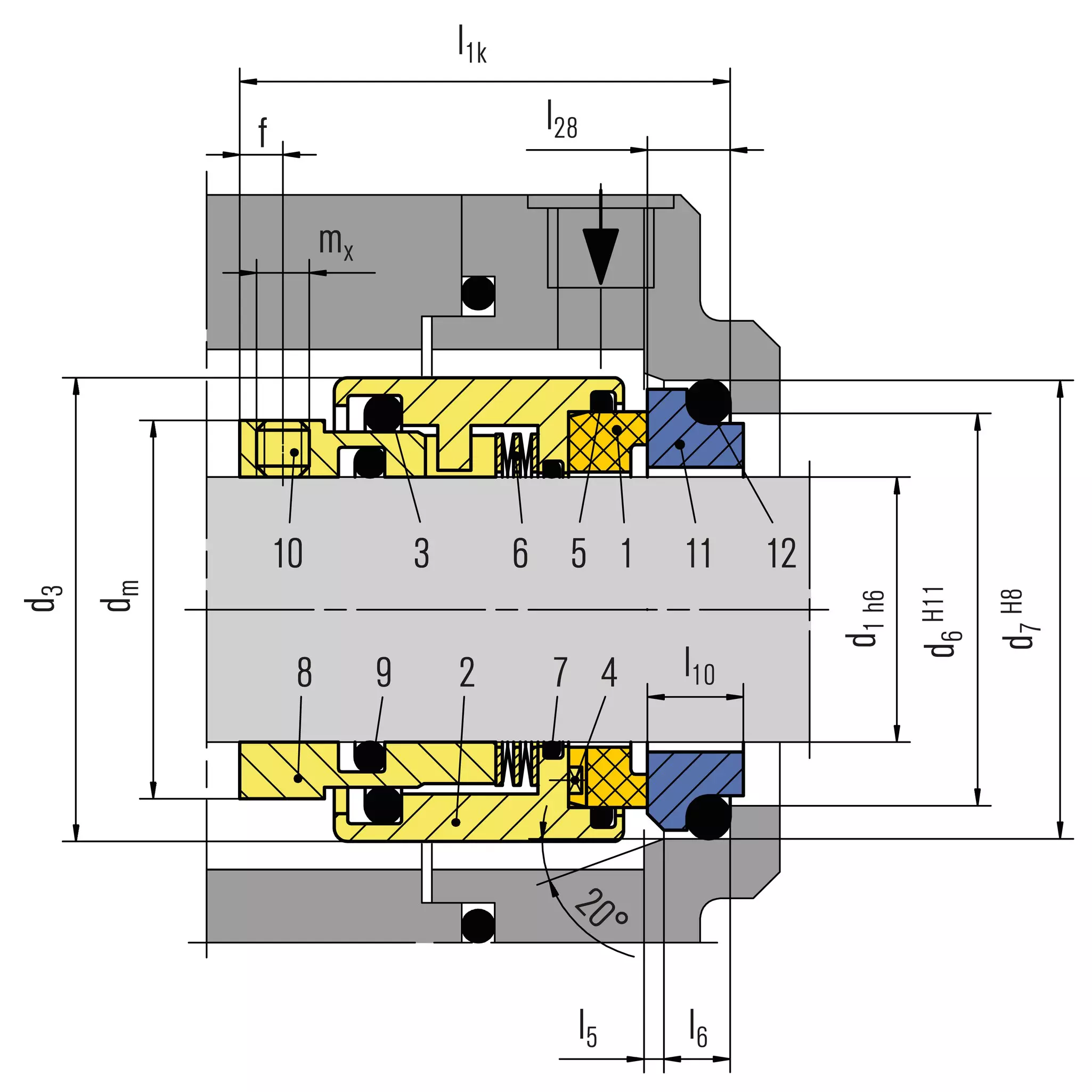

Zum Vergrößern auf das Bild klicken
eHJ®
| Pos. | Benennung |
|---|---|
| 1 | Gleitring |
| 2 | Gleitringträger |
| 3, 5, 7, 9, 12 | O-Ringe |
| 4 | Vierkantstift |
| 6 | Feder |
| 8 | Mitnehmer |
| 10 | Gewindestift |
| 11 | Gegenring |
eHJ®
Merkmale
- Für glatte Wellen
- Einzeldichtung
- Entlastet
- Drehrichtungsunabhängig
- Befederung rotierend
- 100 % kompatibel mit HJ9... für l1k
Vorteile
- Universell einsetzbar, mit hervorragenden Eigenschaften in feststoffbeladenen und hochviskosen Medien
- Robuste und zuverlässige Konstruktion
- Massive, eingelegte, einfach tauschbare Gleitringe
- Hochleistungs-Gleitwerkstoff eSiC-Q7 als Standard
- Flächige Drehmomentübertragung mit robustem Vierkant
- Gekapselte Federn sind produktgeschützt angeordnet
- Keine Beschädigung der Welle durch dynamisch belasteten O-Ring
- Hervorragende Axialbeweglichkeit
- Spezieller O-Ring als Federschutz und Schwingungsdämpfung
- Unempfindlich bei Temperaturwechsel
- DiamondFace Technologie optional
Einsatzbereich
Wellendurchmesser:
d1 = 18 ... 100 mm (0,71" ... 4")
Druck:
p1*) = Vakuum ... 40 bar (vacuum ... 580 PSI)
Temperatur:
t = -50 °C ... +220 °C (-58 °F ... +430 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Axialbewegung:
d1 = 18 ... 25 mm: ±0,5 mm
d1 = 28 ... 55 mm: ±0,8 mm
d1 = 60 ... 100 mm: ±1,0 mm
* Ausrücksicherung des Gegenrings im zulässigen Unterdruckbereich nicht erforderlich. Bei längerem Vakuumbetrieb ist atmosphärenseitig ein Quench vorzusehen.
Werkstoffe
Gleitring: Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),
Siliziumkarbid (eSIC-Q7)
Gegenring G6: Siliziumkarbid (eSIC-Q7)
Nebendichtungen: E, EL, V, V16, K, KL, P
Federn: CrNiMo-Stahl (G)
Gleitringträger: CrNiMo-Stahl (G)
Mitnehmer: Duplex Stahl (G1)
Standards und Freigaben
- EN 12756
- WRAS
- UBA(KTW)
Empfohlene Anwendungen
eHJ
- Wasser- und Abwassertechnik
- Trinkwasser
- Zellstoff- und Papierindustrie
- Bergbauindustrie
- Chemische Industrie
- Petrochemische Industrie
- Raffinerietechnik
- Öl- und Gasindustrie
- Kraftwerkstechnik
- Metallerzeugung und -verarbeitung
- Schiffsindustrie
- Spezialanwendungen (Zement, ...)
eSHJ
- Nahrungsmittel- und Getränkeindustrie
- Pharmazeutische Industrie
Hinweis
Variante eSHJ in kundenspezifischer Ausführung für den Einsatz in Sterilprozesse lieferbar. Bitte anfragen.
Produktvarianten

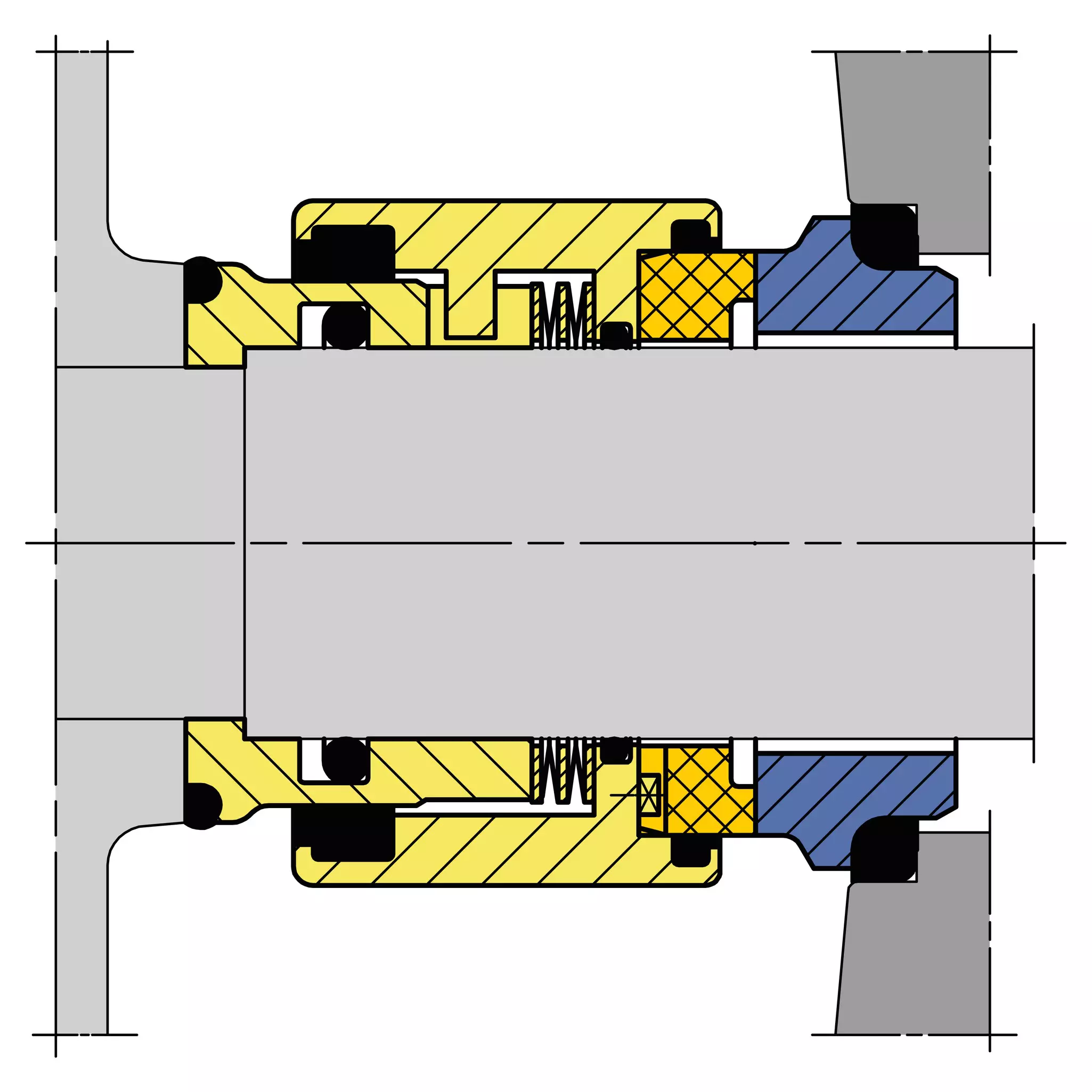

eSHJ®
Beispiel für eSHJ - Variante für den Einsatz in Sterilprozesse. Kundenspezifische Ausführungen möglich - bitte anfragen.
