BT-RN.NB / BT-RN.KB

Zum Vergrößern auf das Bild klicken

Pos.	Beschreibung
1.1	Gleitring
2.1	Stationärer Gegenring
1.2	O-Ring
1.3	Feder
2.2	O-Ring

BT-RN.NB
Einbaulänge l1N nach EN 12756 (normale Länge).

BT-RN.KB
Einbaulänge l1K nach EN 12756 (kurz Länge).

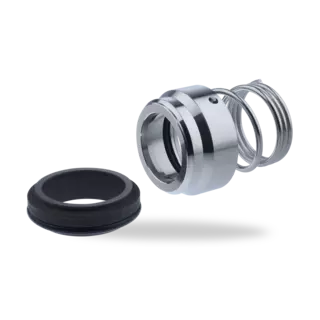

BT-RN.NB / BT-RN.KB

PDF Datenblatt

Merkmale

Einzeldichtung
Für abgesetzte Wellen
Entlastete Version der BT-RN-Dichtung
Kegelfeder rotierend
Drehrichtungsabhängig
Drehmomentübertragung über Kegelfeder

Vorteile

Wirtschaftliche Dichtungslösung
Universell einsetzbar
Keine Beschädigung der Welle durch Gewindestifte
Varianten mit geschrumpftem Gleitring ist Teil des Programms

Einsatzbereich

Wellendurchmesser: d1 = 10 … 100 mm (0,39" … 3,94")
Druck: p1* = 25 bar (363 PSI)
Temperatur: t* = -20 °C … +180 °C (-4 °F … +356 °F)
Gleitgeschwindigkeit: vg = 15 m/s (50 ft/s)

* Abhängig von Medium, Größe und Werkstoffen.

Werkstoffe

Gleitring:
CrNi-Stahl (F, F1), CrNiMo-Stahl (G), Wolframkarbid (U), Siliziumkarbid (Q1)
Gegenring:
Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Wolframkarbid (U),
Siliziumkarbid (Q1)
Elastomer:
NBR (P), EPDM (E), FKM (V), FFKM (K)
Metallische Teile:
CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G)

Standards und Freigaben

Je nach Typ und Werkstoffkombination sind verschiedene Werkstoffzulassungen vorhanden, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen.
EN 12756

Empfohlene Anwendungen

Wasser- und Abwassertechnologie
Gebäudetechnik
Medien mit niedrigem Feststoffgehalt
Zentrifugalpumpen
Frischwasserpumpen

Hinweis

Der Gegenring ist in unterschiedlichen Größen und mit Drehmomentnut lieferbar (verhindert die Rotation des Gegenrings).

Ähnliche Produkte

AX25

Außenliegend
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

AX40K

Stationäre Gleiteinheit
Entlastet
Drehrichtungsunabhängig
Druckrichtungsunabhängig

BT-C5E

Einzeldichtung
Für glatte Wellen
Nicht entlastet
Mehrfach befedert, rotierend
Drehrichtungsunabhängig

Zurück zur Übersicht

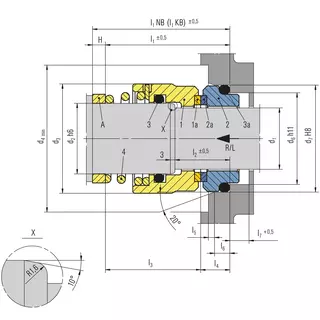

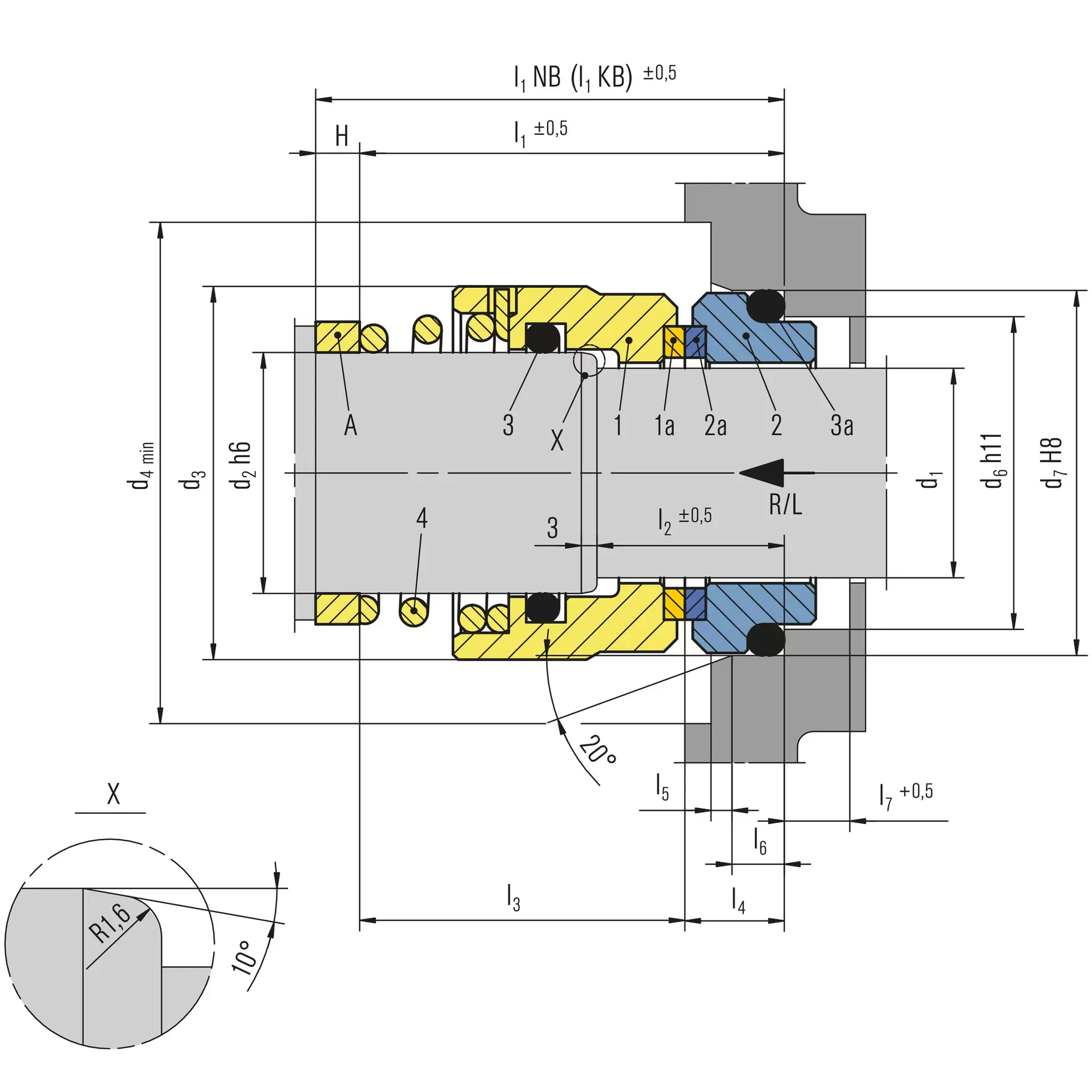

d1	d2	d3	d4	d6	d7	d8	l1NB	H	l1	l2	l3	l4	l5	l6	l7	l1KB	l3
10	14	24	26	17	21	3	50	-	50	18	43	7	1,5	4	8,5	40,0	33,0
12	16	26	28	19	23	3	50	-	50	18	43	7	1,5	4	8,5	40,0	33,0
14	18	32	34	21	25	3	55	9	46	18	39	7	1,5	4	8,5	42,5	35,5
16	20	34	36	23	27	3	55	8	47	18	40	7	1,5	4	8,5	42,5	35,5
18	22	36	38	27	33	3	55	4	51	20	41	10	2,0	5	9,0	45,0	35,0
20	24	38	40	29	35	3	60	7	53	20	43	10	2,0	5	9,0	45,0	35,0
22	26	40	42	31	37	3	60	7	53	20	43	10	2,0	5	9,0	45,0	35,0
24	28	42	44	33	39	3	60	-	60	20	50	10	2,0	5	9,0	47,5	37,5
25	30	44	46	34	40	3	60	-	60	20	50	10	2,0	5	9,0	47,5	37,5
28	33	47	49	37	43	3	65	-	65	20	55	10	2,0	5	9,0	50,0	40,0
30	35	49	51	39	45	3	65	-	65	20	55	10	2,0	5	9,0	50,0	40,0
32	38	54	58	42	48	3	65	-	65	20	55	10	2,0	5	9,0	50,0	40,0
33	38	54	58	42	48	3	65	-	65	20	55	10	2,0	5	9,0	50,0	40,0
35	40	56	60	44	50	3	65	-	65	20	55	10	2,0	5	9,0	50,0	40,0
38	43	59	63	49	56	4	75	-	75	23	62	13	2,0	6	9,0	52,5	39,5
40	45	61	65	51	58	4	75	-	75	23	62	13	2,0	6	9,0	52,5	39,5
43	48	64	68	54	61	4	75	-	75	23	62	13	2,0	6	9,0	52,5	39,5
45	50	66	70	56	63	4	75	-	75	23	62	13	2,0	6	9,0	52,5	39,5
48	53	69	73	59	66	4	85	-	85	23	72	13	2,0	6	9,0	52,5	39,5
50	55	71	75	62	70	4	85	-	85	25	71	14	2,5	6	9,0	57,5	43,5
53	58	78	83	65	73	4	85	-	85	25	71	14	2,5	6	9,0	57,5	43,5
55	60	80	85	67	75	4	85	-	85	25	71	14	2,5	6	9,0	57,5	43,5
58	63	83	88	70	78	4	85	-	85	25	71	14	2,5	6	9,0	62,5	48,5
60	65	85	90	72	80	4	95	-	95	25	81	14	2,5	6	9,0	62,5	48,5
63	68	88	93	75	83	4	95	-	95	25	81	14	2,5	6	9,0	62,5	48,5
65	70	90	95	77	85	4	95	-	95	25	81	14	2,5	6	9,0	62,5	48,5
70	75	99	104	83	92	4	95	-	95	28	79	16	2,5	7	9,0	70,0	54,0
75	80	104	109	88	97	4	105	-	105	28	89	16	2,5	7	9,0	70,0	54,0
80	85	109	114	95	105	4	105	-	105	28	87	18	3,0	7	9,0	70,0	52,0
85	90	114	119	100	110	4	105	-	105	28	87	18	3,0	7	9,0	75,5	57,0
90	95	119	124	105	115	4	105	-	105	28	87	18	3,0	7	9,0	75,5	57,0
95	100	124	129	110	120	4	105	-	105	28	87	18	3,0	7	9,0	75,5	57,0
100	105	129	134	115	125	4	105	-	105	28	87	18	3,0	7	9,0	75,5	57,0

l1NB gemäß EN 12756 (normale Länge, nicht entlastet), BT-RN.NB / BT-RN.KB entlastet - Maße in Millimeter
