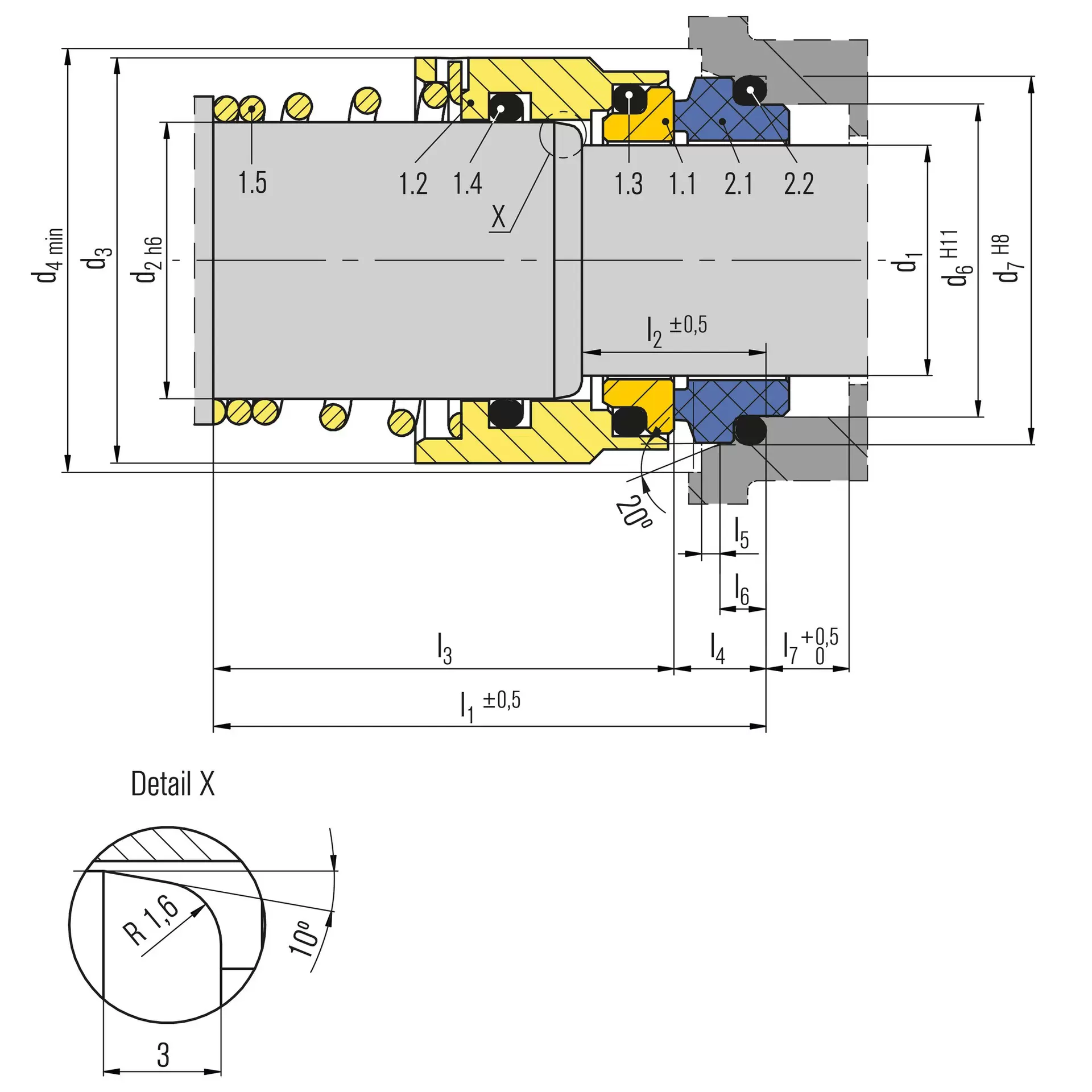

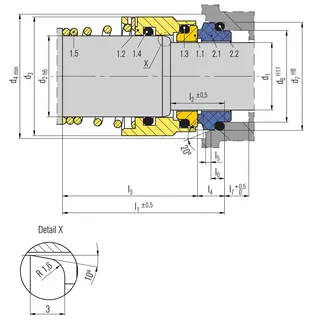

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1.1 | Gleitring |
| 1.2 | Manschette |
| 2.1 | Gegenring |
| 1.3, 1.4 | O-Ring |
| 1.5 | Feder |

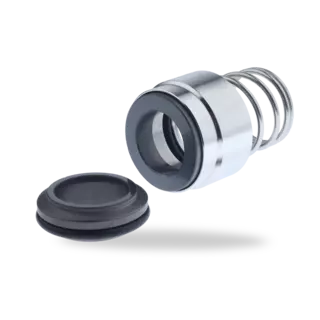

BT-FH.NB
Merkmale
- Einzeldichtung
- Für abgesetzte Wellen
- Entlastet
- Kegelfeder rotierend
- Drehrichtungsabhängig
- Drehmomentübertragung über Kegelfeder
- Ausführung in kurzer Länge verfügbar (KB)
Vorteile
- Universell einsetzbar
- Robuste und zuverlässige Konstruktion
- Wirtschaftliche Dichtungslösung
- Keine Beschädigung der Welle durch Gewindestifte
- Hohe Flexibilität aufgrund großer Werkstoffauswahl
Einsatzbereich
Wellendurchmesser:
d1 = 16 … 70 mm (0,63" … 2,76")
Druck:
p1* = 25 bar (363 PSI)
Temperatur:
t* = -35 °C … +180 °C (-31 °F … +356 °F)
Gleitgeschwindigkeit:
vg = 15 m/s (50 ft/s)
* Abhängig von Medium, Größe und Werkstoffen
Werkstoffe
Gleitring:
Siliziumkarbid (Q1, Q6, Q7),
Gegenring:
Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),
Kohlegrafit massiv (B3), Siliziumkarbid (Q1, Q6, Q7)
Elastomer:
NBR (P), EPDM (E), FKM (V), FFKM (K)
Metallische Teile:
CrNiMo steel (G)
Standards und Freigaben
- EN 12756
- Je nach Typ und Werkstoffkombination sind verschiedenen Werkstoffzulassungen vorhanden, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen.
Empfohlene Anwendungen
- Wasser- und Abwassertechnik
- Chemische Industrie
- Gebäudetechnik
- Lebensmittel- und Getränkeindustrie
- Medien mit niedrigem Feststoffgehalt
- Zentrifugalpumpen
- Kühlwasserpumpen
- Mehrstufige vertikale Pumpen
- Kühlwasserpumpen
- Heißwasserpumpen
Hinweis
Der Gegenring ist in unterschiedlichen Größen und mit Drehmomentnut lieferbar (verhindert die Rotation des Gegenrings).
Produktvarianten

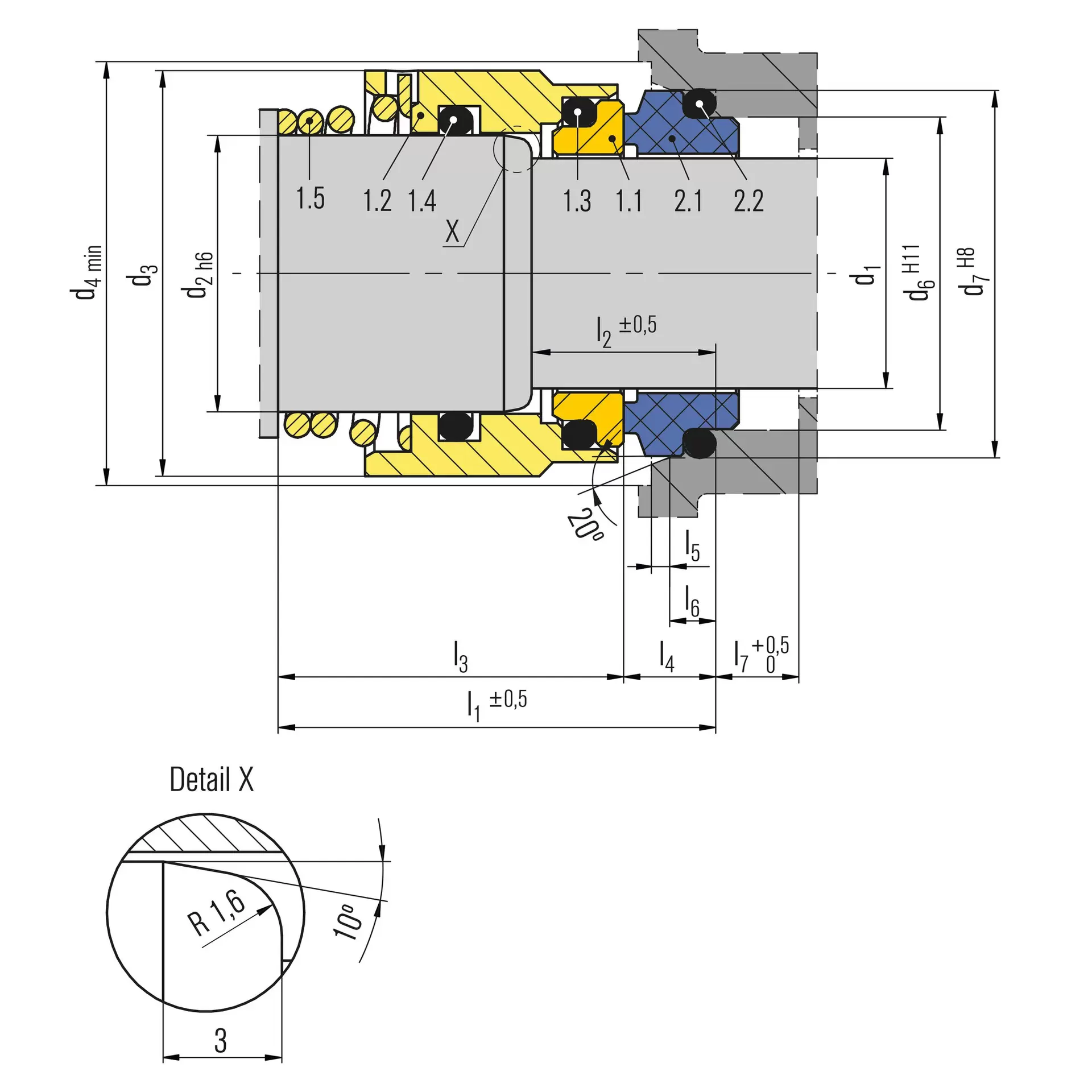

BT-FH.KB
Positionen und Bezeichnungen wie bei der BT-FH.NB, aber mit Einbaulänge l1K gemäß EN 12756 (Kurz, entlastet).
Pos. Benennung
1.1 Gleitring
2.1 Gegenring
1.2 Manschette
1.3, 1.4 O-Ring
1.5 Feder
