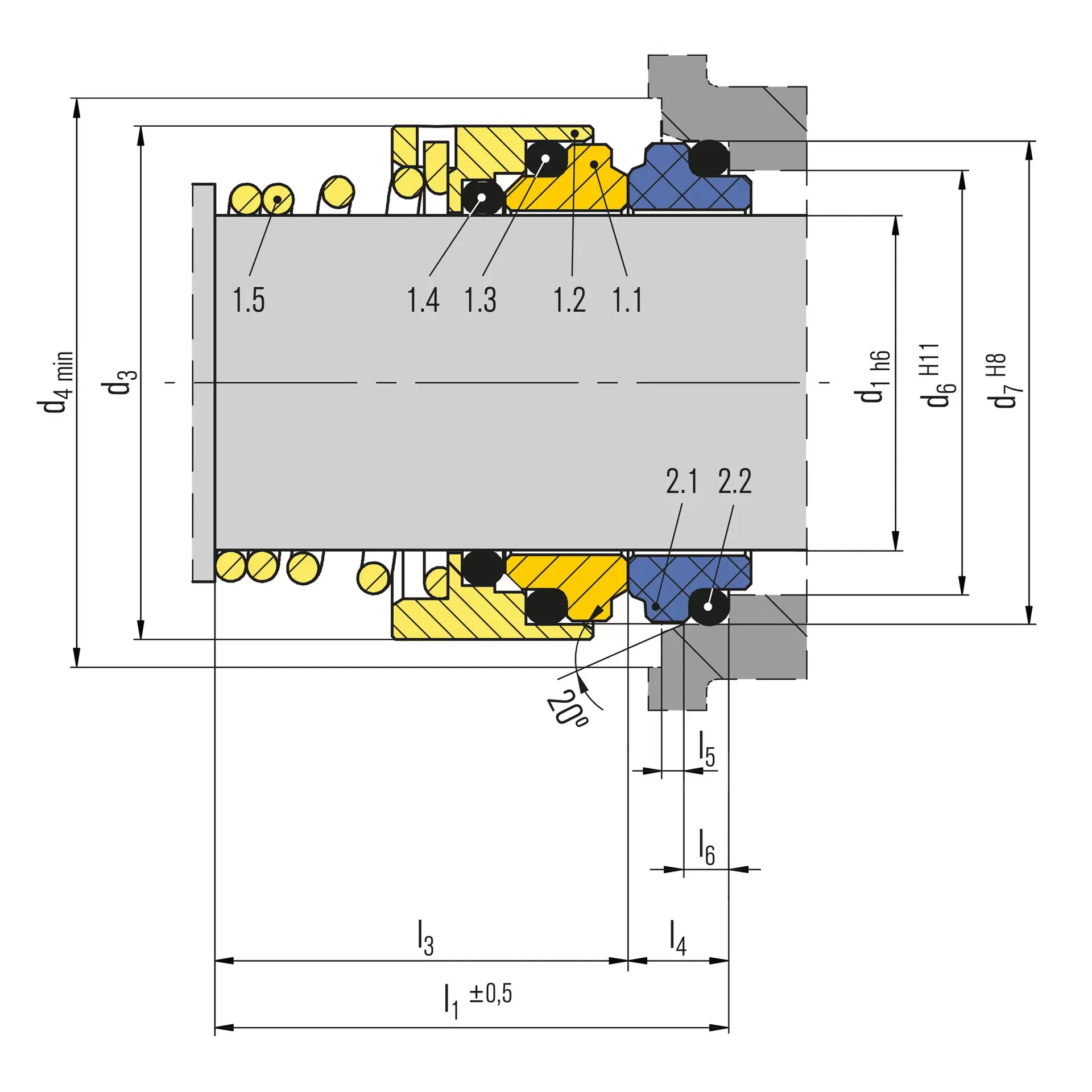

| Pos. | Benennung |
|---|---|
| 1.1 | Gleitring |
| 1.2 | Manschette |
| 1.3 | O-Ring |
| 1.4 | O-Ring |
| 1.5 | Feder |
| 2.1 | Stationärer Gegenring |
| 2.2 | O-Ring |

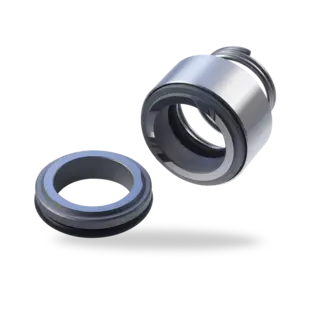

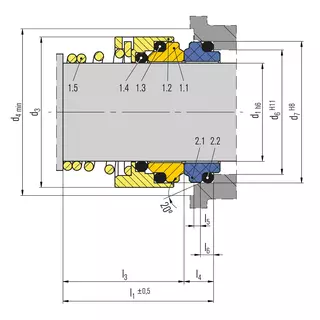

BT-FH
Merkmale
- Einzeldichtung
- Für glatte Wellen
- Nicht entlastet
- Kegelfeder rotierend
- Drehrichtungsabhängig
- Drehmomentübertragung über Kegelfeder
Vorteile
- Universell einsetzbar
- Robuste und zuverlässige Konstruktion
- Hohe Flexibilität aufgrund großer Werkstoffauswahl
- Keine Beschädigung der Welle durch Gewindestifte
- Maßanpassungen möglich
- Gegenringvarianten erhältlich
Einsatzbereich
Wellendurchmesser:
d1 = 10 … 100 mm (0,39" … 3,94")
Druck:
p1*= 12 (16) bar (174 (232) PSI)
Temperatur:
t* = -35 °C … +200 °C (-31 °F … +392 °F)
Gleitgeschwindigkeit:
vg = 15 m/s (50 ft/s)
* Abhängig von Medium, Größe und Werkstoffen
Werkstoffe
Gleitring:
Al-Oxid (V),
Siliziumkarbid (Q1, Q6, Q7),
Wolframkarbid (U)
Gegenring:
Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),
Kohlegrafit massiv (B3),
Siliziumkarbid (Q1, Q6, Q7),
Wolframkarbid (U),
PTFE glasfaserverstärkt (Y1),
PTFE kohleverstärkt (Y2)
Elastomer:
NBR (P), EPDM (E), FKM (V), FFKM (K)
Metallische Teile:
CrNiMo steel 1.4401 (G)
Standards und Freigaben
- Je nach Typ und Werkstoffkombination liegen verschiedenen Werkstoffzulassungen vor, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen
- EN 12756 (BT-FH.NU, BT-FH.KU)
Empfohlene Anwendungen
- Wasser- und Abwassertechnik
- Chemische Industrie
- Gebäudetechnik
- Lebensmittel- und Getränkeindustrie
- Medien mit niedrigem Feststoffgehalt
- Zentrifugalpumpen
- Kühlwasserpumpen
- Mehrstufige vertikale Pumpen
- Kühlwasserpumpen
- Heißwasserpumpen
Hinweis
Der Gegenring ist in unterschiedlichen Größen und mit Drehmomentnut lieferbar (verhindert die Rotation des Gegenrings).
Produktvarianten

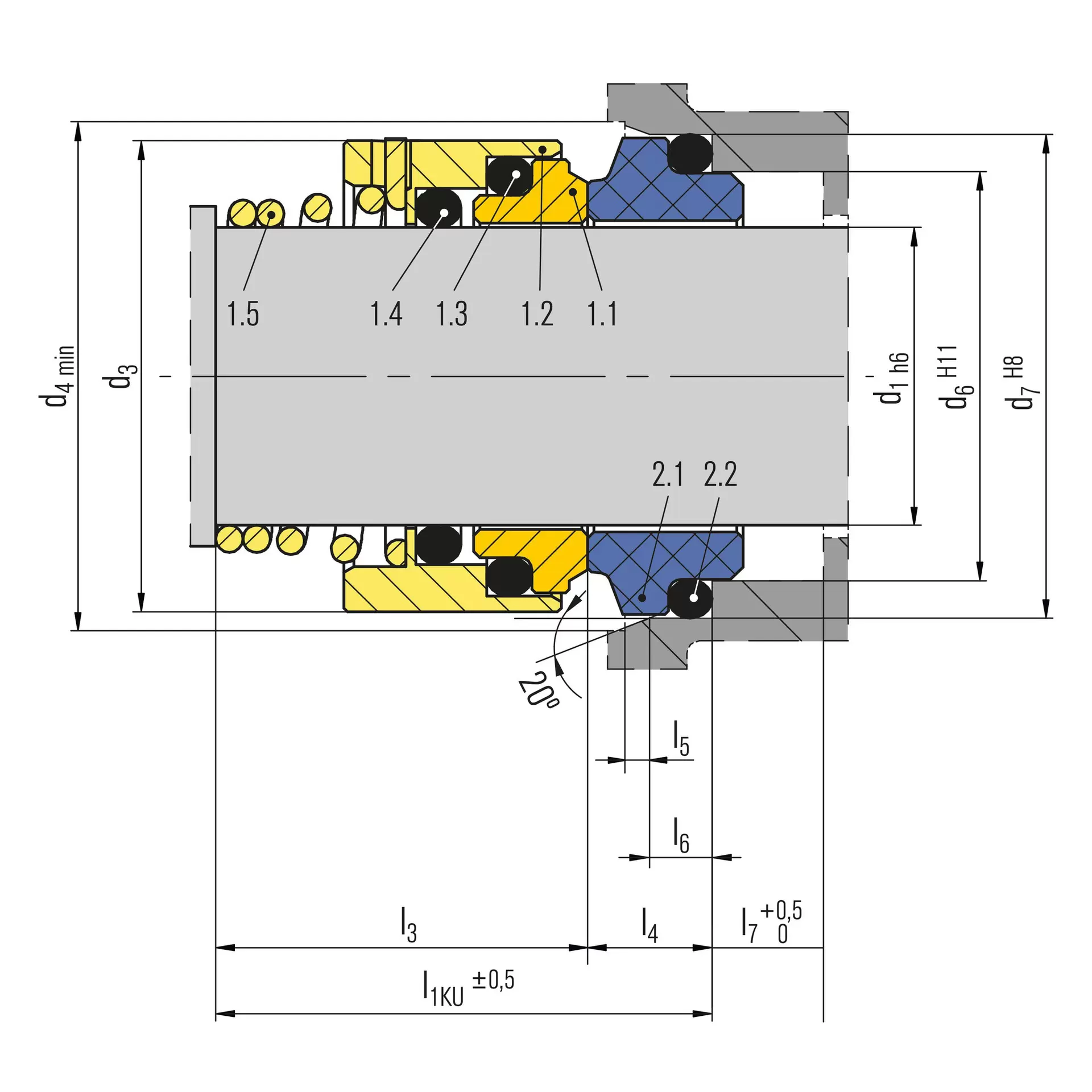

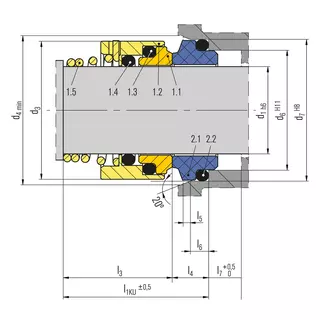

BT-FH.KU
Positionen und Bezeichnungen wie bei BT-FH, jedoch mit Einbaulänge l1K nach EN 12756 (Kurz, nicht entlastet).
Pos. Benennung
1.1 Gleitring
1.2 Manschette
1.3 O-Ring
1.4 O-Ring
1.5 Feder
2.1 Stationärer Gegenring
2.2 O-Ring

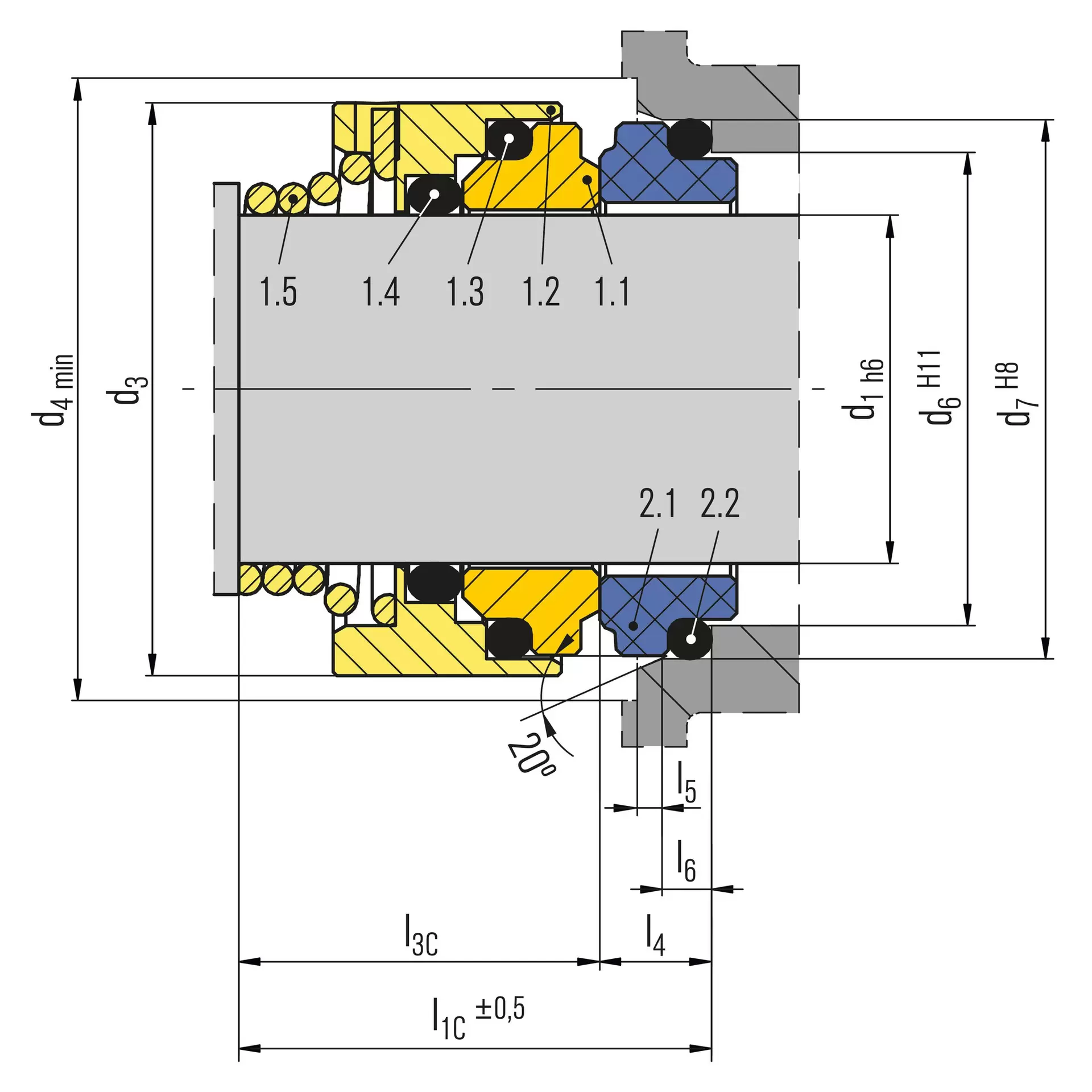

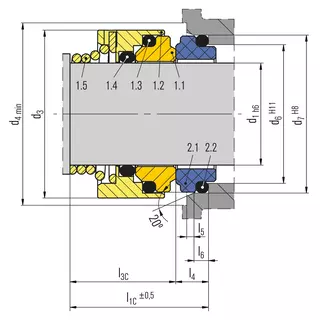

BT-FHC
Positionen und Bezeichnungen wie bei BT-FH, jedoch mit kürzerer Einbaulänge l3c (siehe Maßtabelle). Gleiche Einbaulänge wie BT-RN.
Pos. Benennung
1.1 Gleitring
1.2 Manschette
1.3 O-Ring
1.4 O-Ring
1.5 Feder
2.1 Stationärer Gegenring
2.2 O-Ring

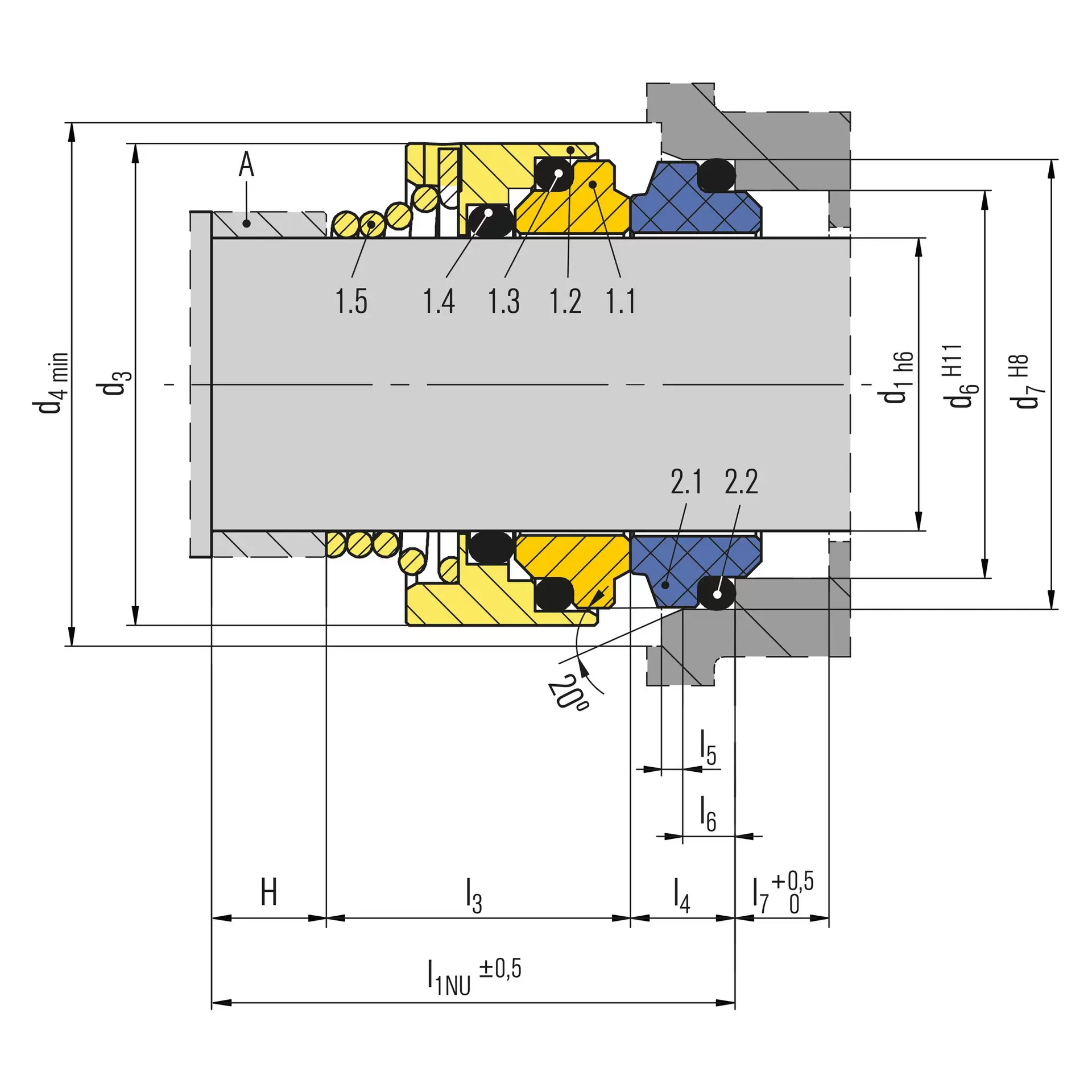

BT-FH.NU
Positionen und Bezeichnungen wie bei BT-FH, jedoch mit Einbaulänge l1N nach EN 12756 (Normal, nicht entlastet).
Pos. Benennung
1.1 Gleitring
1.2 Manschette
1.3 O-Ring
1.4 O-Ring
1.5 Feder
2.1 Stationärer Gegenring
2.2 O-Ring
