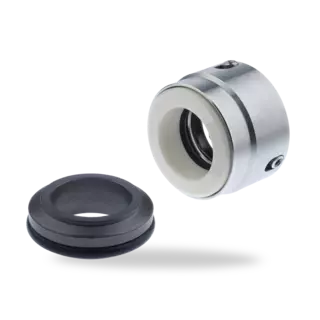

BT-C8.KU

Zum Vergrößern auf das Bild klicken

PDF Datenblatt

Wellendurchmesser:
d1 = 16 … 100 mm (0.63" … 3.94")

Druck:
p1* = 12 bar (16 bar) (174 PSI)

Temperatur:
t* = -35 °C … +180 °C (-31 °F … +356 °F)

Gleitgeschwindigkeit:
vg = 20 m/s (66 ft/s)

* Abhängig von Medium, Größe und Werkstoffen.

Gleitring:
Al-Oxid (V),
Siliziumkarbid (Q1, Q6, Q7)

Gegenring:
Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),
Siliziumkarbid (Q1, Q6, Q7)

Elastomere:
NBR (P), EPDM (E), FKM (V), FFKM (K)

Metallische Teile:
CrNiMo-Stahl 1.4401 (G)

Je nach Typ und Materialkombination sind verschiedene Werkstoffzulassungen vorhanden, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen.

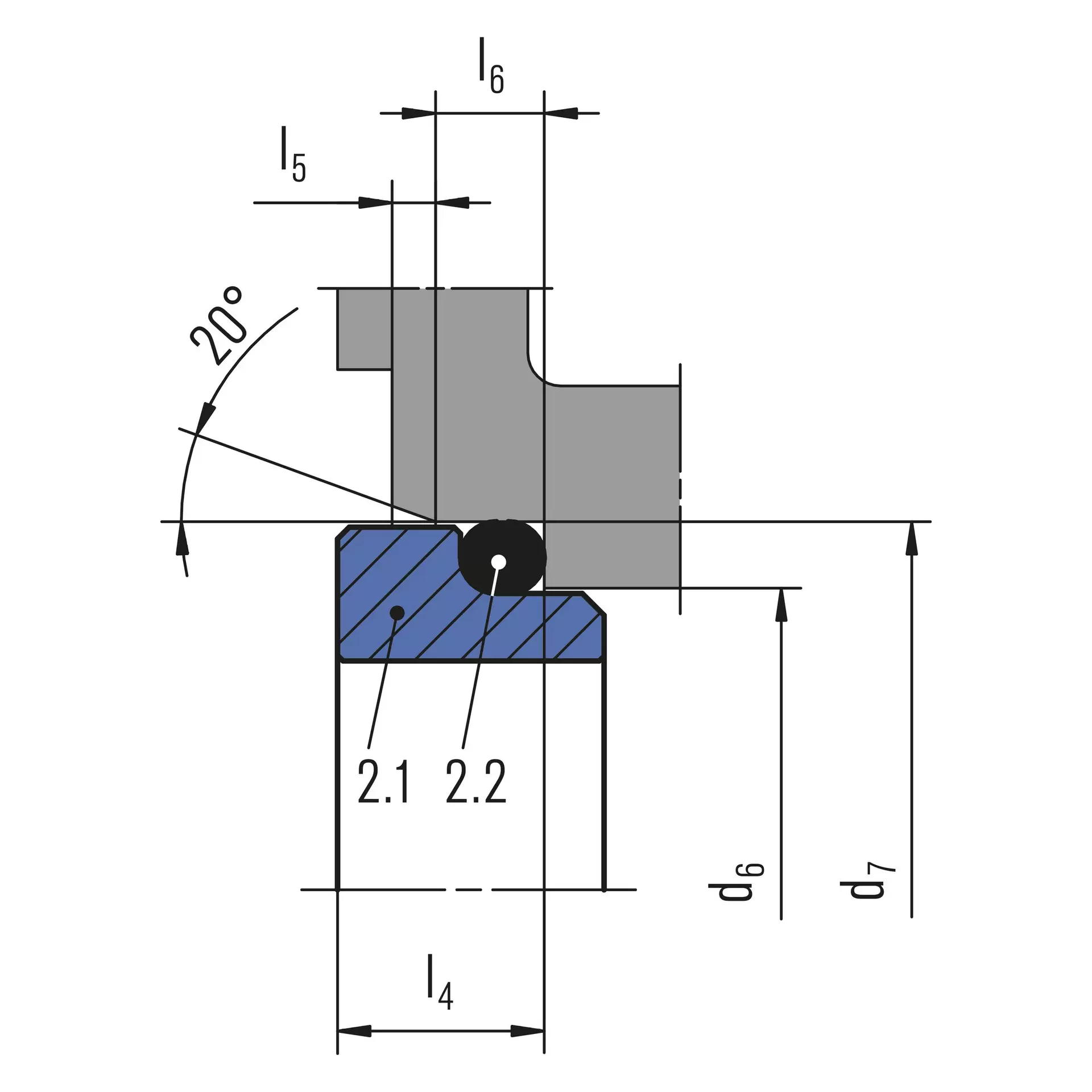

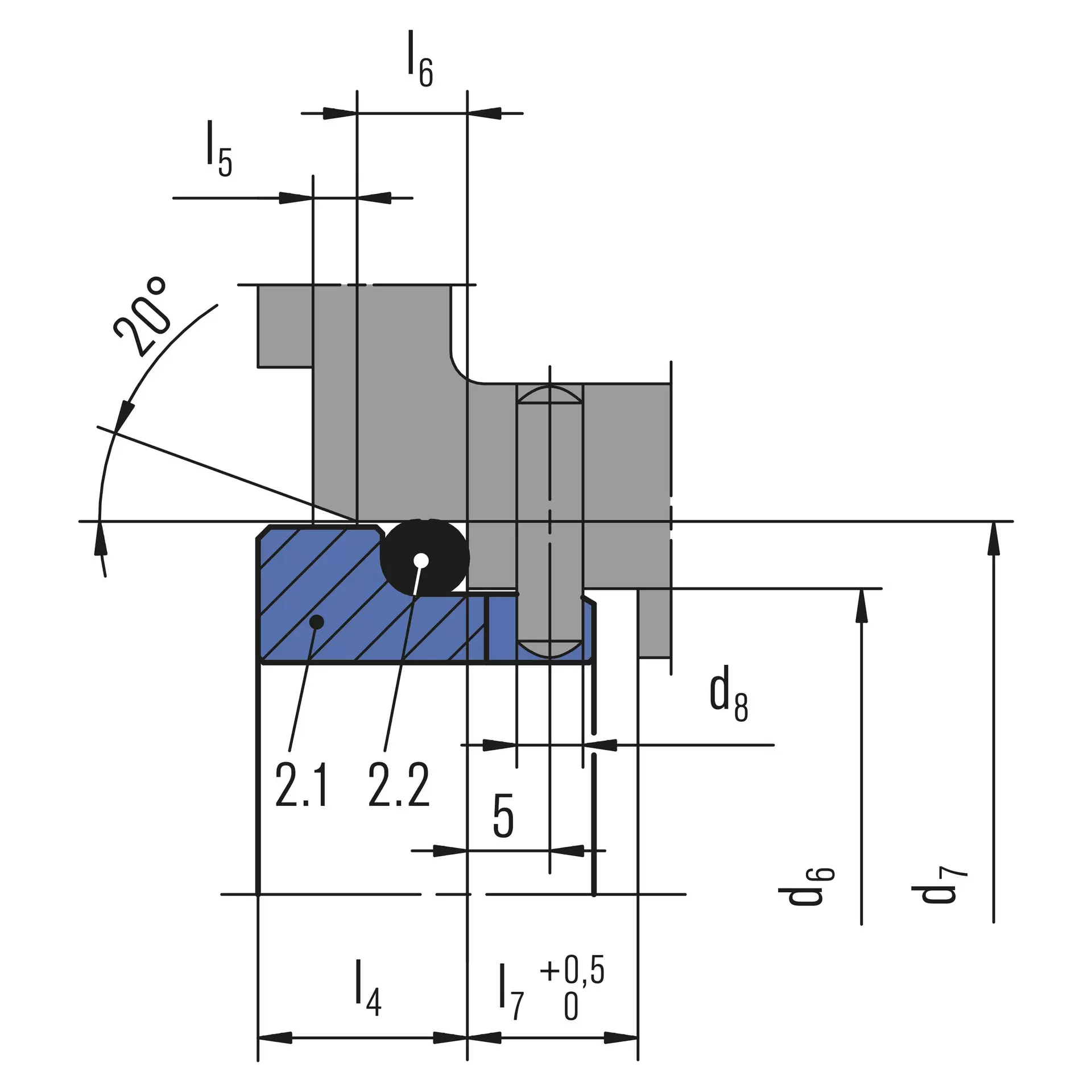

Gegenringvarianten in unterschiedlichen Größen und mit Drehmomentnut lieferbar (verhindert die Rotation des Gegenrings).

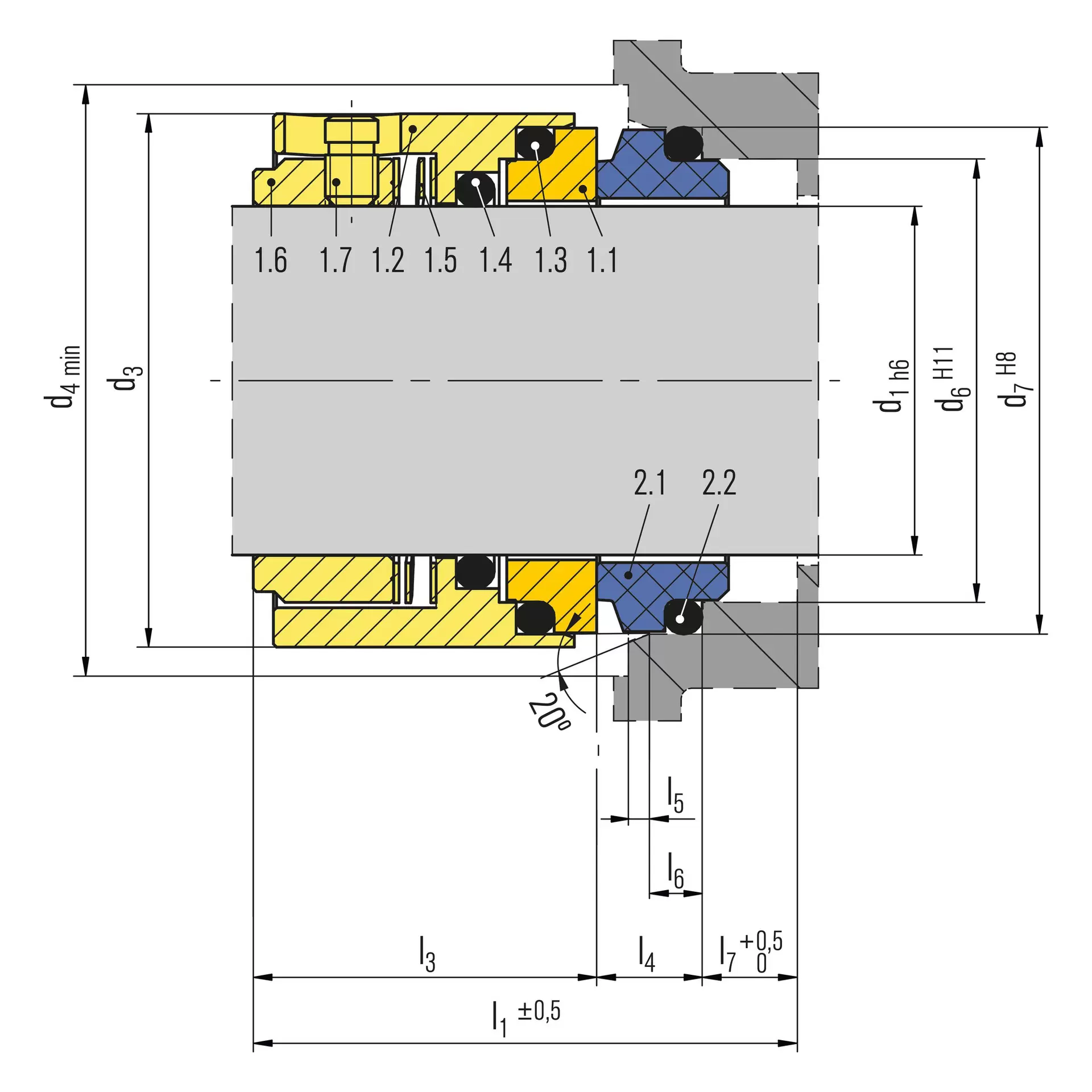

d₁	d₃	d₄	d₆	d₇	d₈	l_1KU	l₃	l₄	l₅	l₆	l₇
12	23	26	19	23	3	32.5	25.5	7	1.5	4	8.5
14	26	28	21	25	3	35	28	7	1.5	4	8.5
16	30	32	23	27	3	35	28	7	1.5	4	8.5
18	33	36	27	33	3	37.5	27.5	10	2	5	9
20	33	37	29	35	3	37.5	27.5	10	2	5	9
22	38	41	31	37	3	37.5	27.5	10	2	5	9
24	38	41	33	39	3	40	30	10	2	5	9
25	40	43	34	40	3	40	30	10	2	5	9
28	46	50	37	43	3	42.5	32.5	10	2	5	9
30	46	50	39	45	3	42.5	32.5	10	2	5	9
32	46	50	42	48	3	42.5	32.5	10	2	5	9
33	52	57	42	48	3	42.5	32.5	10	2	5	9
35	56	62	44	50	3	42.5	32.5	10	2	5	9
38	63	67	49	56	4	45	32	13	2	6	9
40	63	67	51	58	4	45	32	13	2	6	9
43	63	67	54	61	4	45	32	13	2	6	9
45	69	73	56	63	4	45	32	13	2	6	9
48	69	73	59	66	4	45	32	13	2	6	9
50	76	80	62	70	4	47.5	33.5	14	2.5	6	9
53	76	80	65	73	4	47.5	33.5	14	2.5	6	9
55	76	80	67	75	4	47.5	33.5	14	2.5	6	9
58	82	87	70	78	4	52.5	38.5	14	2.5	6	9
60	84	90	72	80	4	52.5	38.5	14	2.5	6	9
63	86	93	75	83	4	52.5	38.5	14	2.5	6	9
65	89	96	77	85	4	52.5	38.5	14	2.5	6	9
68	92	99	81	90	4	52.5	36.5	16	2.5	7	9
70	95	101	83	92	4	60	44	16	2.5	7	9
75	100	106	88	97	4	60	44	16	2.5	7	9
80	105	111	95	105	4	60	42	18	3	7	9
85	115	125	100	110	4	60	42	18	3	7	9
90	120	130	105	115	4	65	47	18	3	7	9
95	126	137	110	120	4	65	47	18	3	7	9
100	130	143	115	125	4	65	47	18	3	7	9

d~3~, d~4~ Maße nicht alle nach EN 12756 l1KU gemäß EN 12756 (kurze Länge, nicht entlastet) **BT-C8.KU** - Maße in Millimeter
