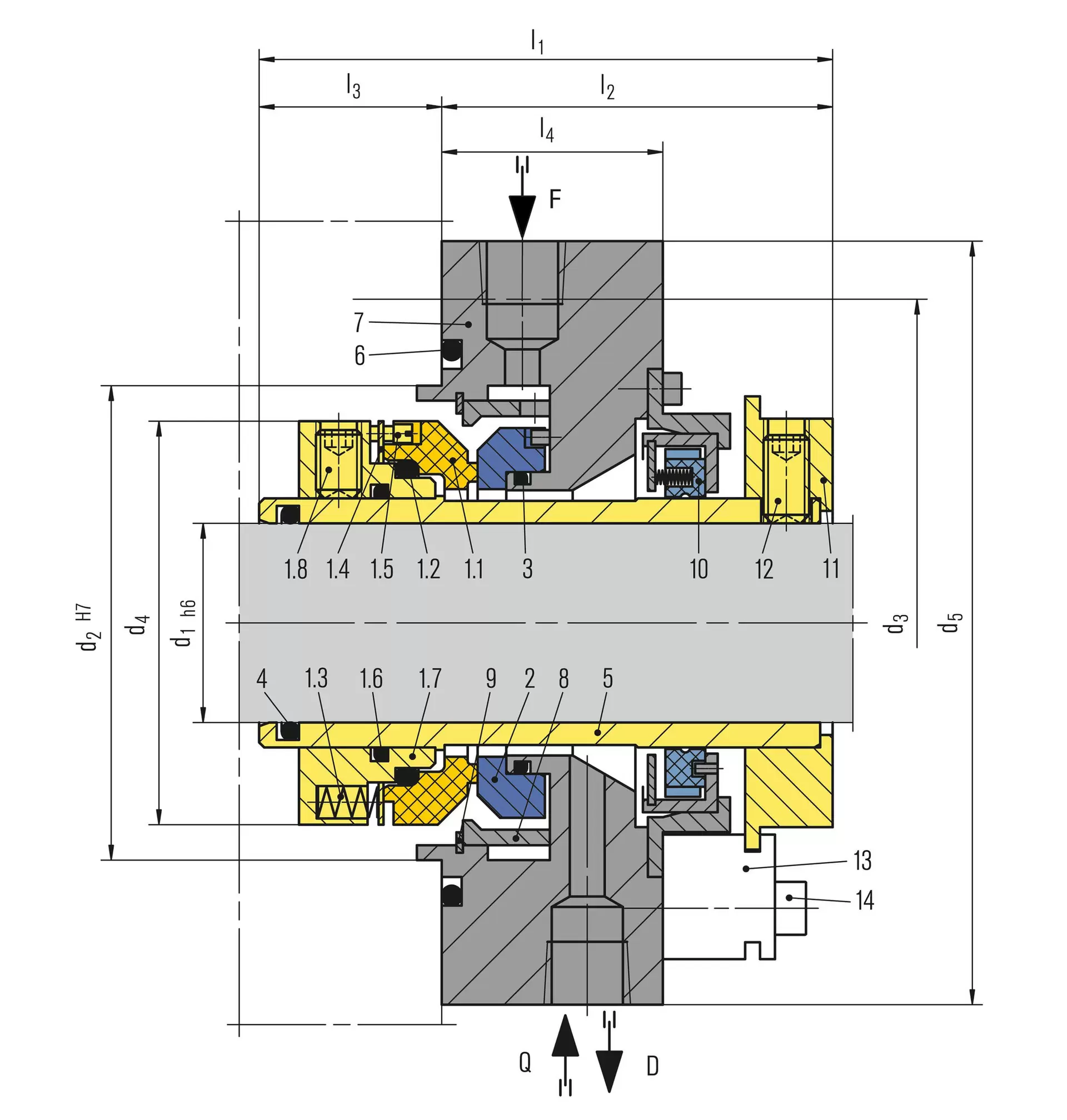

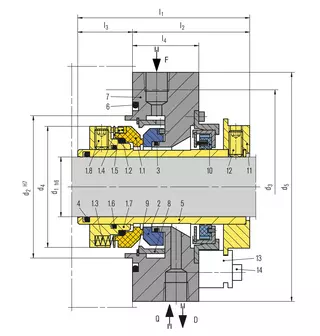

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1.1 | Gleitring |
| 1.2, 1.6, 3, 4, 6 | O-Ring |
| 1.3 | Feder |
| 1.4 | Druckring |
| 1.5 | Mitnehmerschraube |
| 1.7 | Manschette |
| 1.8, 12 | Gewindestift |
| 2 | Gegenring |
| 5 | Wellenhülse |
| 7 | Deckel |
| 8 | Verteilerring |
| 9 | Sicherungsring |
| 10 | Drosselbuchse |
| 11 | Mitnehmer |
| 13 | Montagelehre |
| 14 | Zylinderschraube |
F Spülung
Q Quench
D Drainage

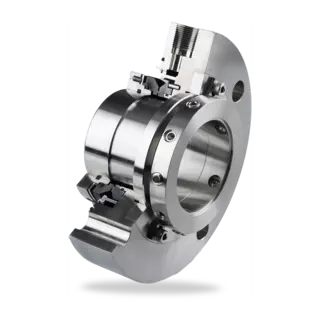

LL9UC
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
- Einzeldichtug
- Entlastet
- Cartridge-Einheit
- Gruppenbefederung rotierend
- Massive Gleit- und Gegenringe
Vorteile
- Kompaktes Design
- Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
- Lange Lebensdauer
- Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
- Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
- Breite Auswahl an Werkstoffen
- Metallische Teile auch in Spezialwerkstoffen lieferbar
Einsatzbereich
Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = Vakuum ... 42 bar (... 609 PSI)
Temperatur: t = -40 °C ... +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg ... 23 m/s (... 75 ft/s)
* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.
Werkstoffe
Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 1CW-FL
Empfohlene Anwendungen
- Leicht flüchtige Kohlenwasserstoffe
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- CCUS
- Wasserstoff
- Alternative Kraftstoffe
- LPG-Anlagen
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
Prozessseite:
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 13
API Plan 14
API Plan 21
API Plan 22
API Plan 23
API Plan 31
API Plan 32
API Plan 41
Atmosphärenseite:
API Plan 51
API Plan 61
API Plan 62
API Plan 65A
API Plan 65B
API Plan 66A
API Plan 66B
