APItex-S

Zum Vergrößern auf das Bild klicken

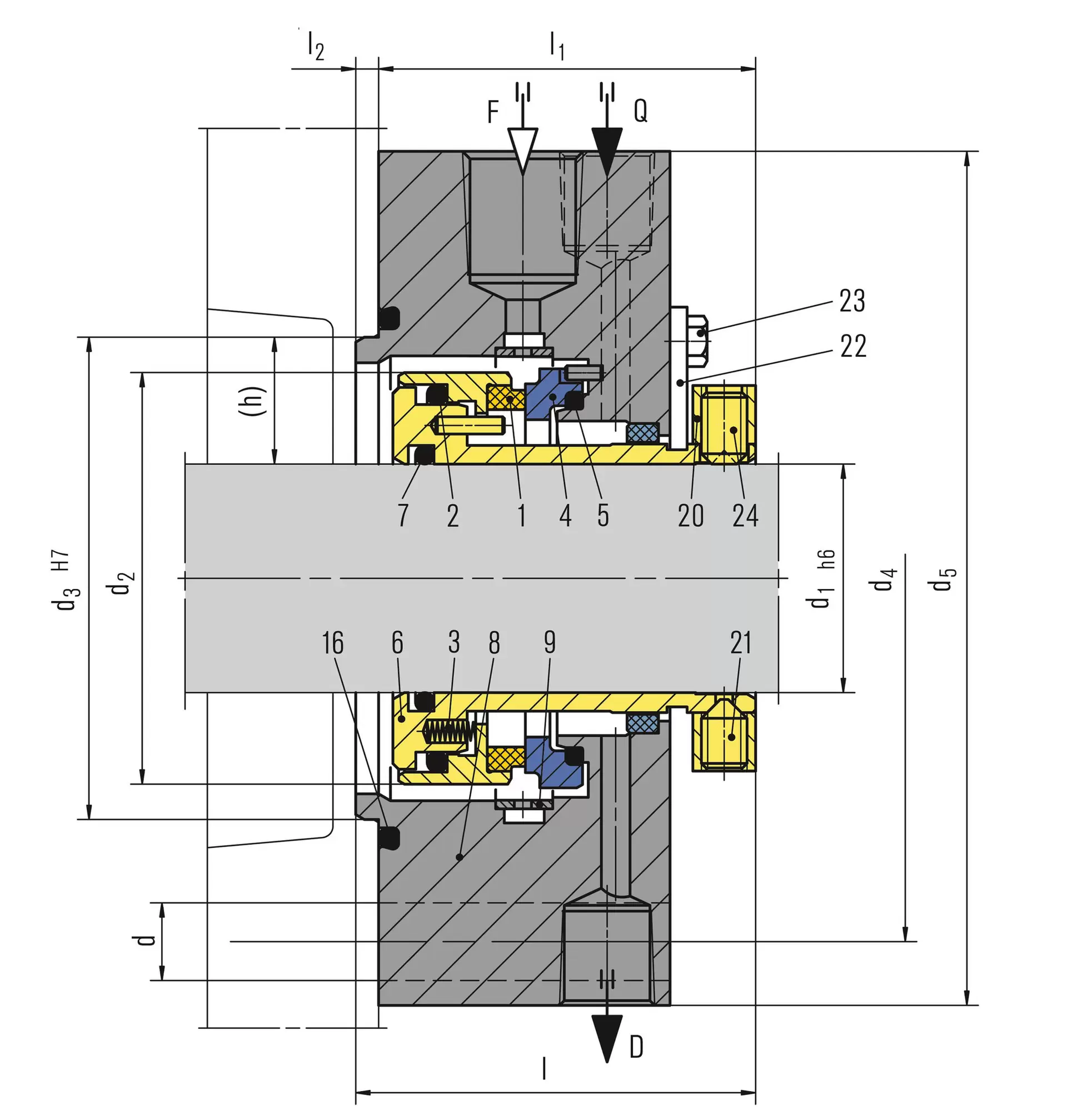

Pos.	Benennung
1	Gleitring
2, 5, 7, 16	O-Ring
3	Feder
4	Gegenring
6	Wellenhülse
8	Deckel
9	Verteilerring
20	Stellring
21, 24	Gewindestift
22	Montagelehre
23	Sechskantschraube

F Spülung
Q Quench
D Drainage

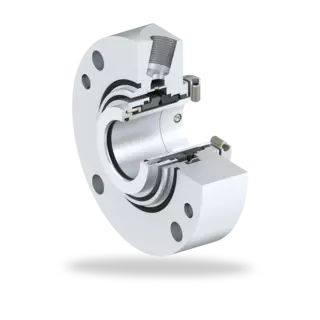

APItex-S

PDF Datenblatt

Merkmale

Einzeldichtung
Cartridge-Einheit
Dichtung nach API 682 Category 1, Type A, Arrangement 1
Entlastet
Drehrichtungsunabhängig
Geschrumpfter Gleitring
Massiver Gegenring

Vorteile

Unempfindlich gegen Wellenauslenkungen und Prozessschwankungen
Gute Wärmeabfuhr
Vormontierte, einbaufertige Einheit
Geringer Platzbedarf
Produktgeschützte Federn

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0.79" … 4.33")
Druck: p1 = 22 bar (319 PSI)
Temperatur: t = -40 °C … +176 °C
(-40 °F … +349 °F)
(>176 °C (349 °F) bitte anfragen)
Gleitgeschwindigkeit: vg = 23 m/s (75 ft/s)

Werkstoffe

Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q12)
Gegenring: Siliziumkarbid SSiC (Q1)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-4 (M)* und C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder äquivalent, andere Werkstoffe auf Anfrage.

* EagleBurgmann Standard

Standards und Freigaben

API 682 / ISO 21049
API 682 4th ed. Cat. 1 - 1CW-FX

Empfohlene Anwendungen

Leichtflüchtige Kohlenwasserstoffe
Giftige und gefährliche Medien
Medien mit geringen Schmiereigenschaften
Leicht feststoffhaltige und leicht abrasive Medien
Prozessindustrie
Öl- und Gasindustrie
Raffinerietechnik
Petrochemische Industrie
Chemische Industrie
Vertikale und horizontale ANSI Chemienormpumpen

Empfohlene Dichtungsversorgung

Prozessseite:
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 13
API Plan 14
API Plan 21
API Plan 22
API Plan 23
API Plan 31
API Plan 32
API Plan 41

Atmosphärenseite:
API Plan 51
API Plan 61
API Plan 62
API Plan 65A
API Plan 65B

Ähnliche Produkte

APItex-T

Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
Doppeldichtung in Face-to-Back-Anordnung
Entlastet
Cartridge-Einheit
Drehrichtungsunabhängig
Geschrumpfte Gleitringe
Massive Gegenringe

CGSH-KD

Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
Doppeldichtung in Back-to-Back-Anordnung
Cartridge-Einheit
Drehrichtungsunabhängig (mit U-Nuten)
Gasgeschmiert
Berührungsfreier Lauf, keine Reibung
Gruppenbefederung rotierend

H75A4-B

Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
Doppeldichtung in Back-to-Back-Anordnung
Entlastet
Cartridge-Einheit
Gruppenbefederung rotierend
Integrierte Fördereinrichtung
Geeignet für Druckumkehr
Nachfolgemodell der H75VK

Zurück zur Übersicht

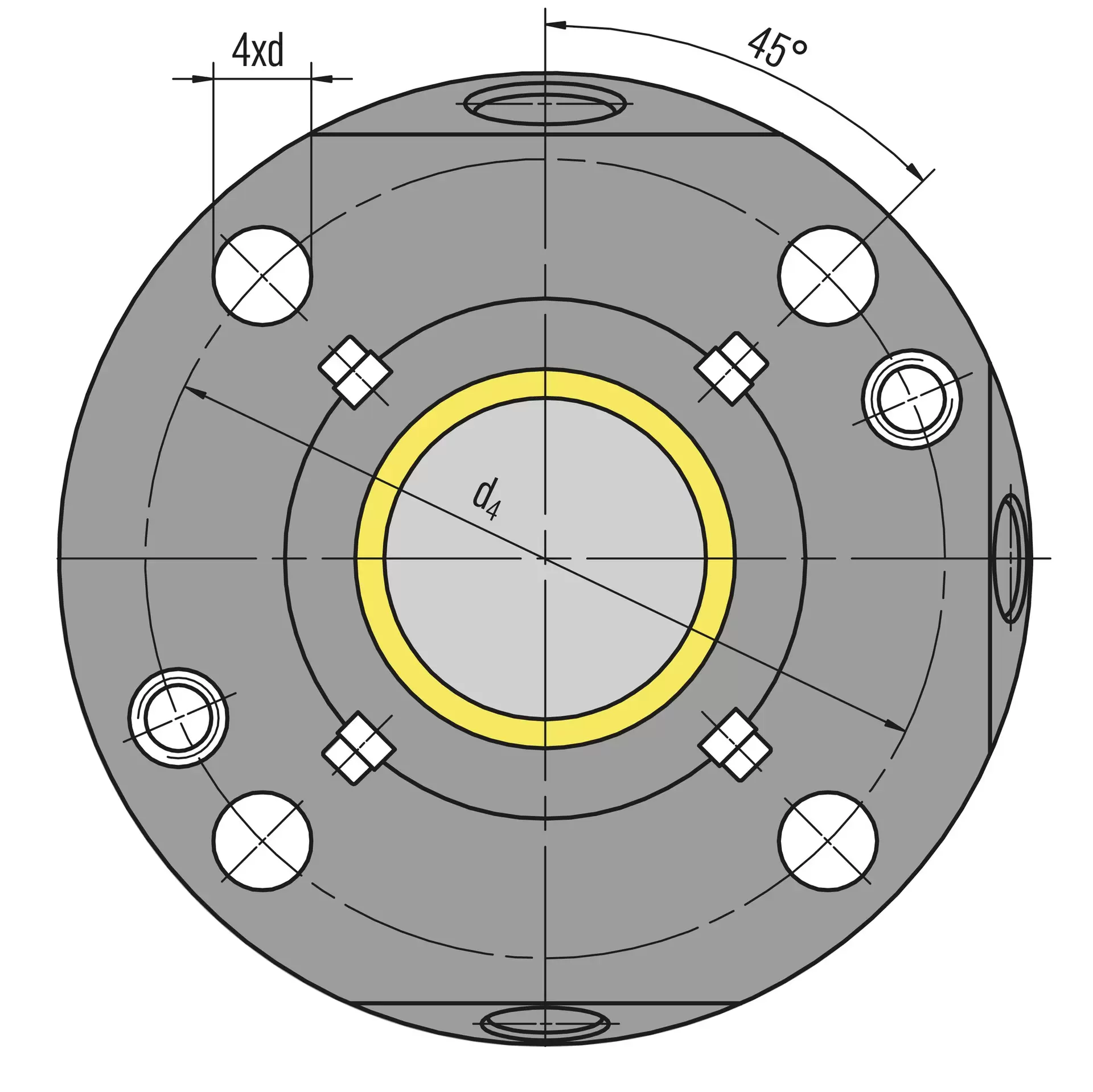

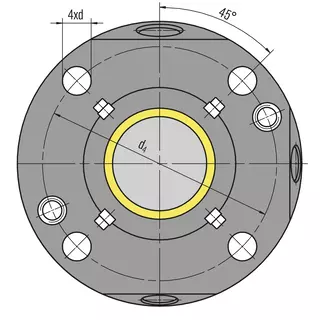

d₁	d₂	d₃	d₄	d₅	L	L₁	L₂	d	Anz.	Acc. ASME B73,1 (h min.)
20	50,4	58	105	127	70,5	66,5	4	13,5	4	19,05
25	55,4	63	110	132	70,5	66,5	4	13,5	4	19,05
30	60,4	68	115	137	70,5	66,5	4	13,5	4	19,05
35	65,4	73	120	142	70,5	66,5	4	13,5	4	19,05
40	70,4	78	125	147	70,5	66,5	4	13,5	4	19,05
45	75,4	83	135	162	70,5	66,5	4	17,5	4	19,05
50	80,4	88	140	167	72,5	68,5	4	17,5	4	19,05
55	85,4	93	145	172	72,5	68,5	4	17,5	4	19,05
60	96	105	160	187	87	83	4	17,5	4	22,22
65	101	110	165	192	87	83	4	17,5	4	22,22
70	106	115	170	197	87	83	4	17,5	4	22,22
75	111	120	175	202	87	83	4	17,5	4	22,22
80	116	125	185	218	87	83	4	22	4	22,22
85	123,5	136	190	223	86	71,5	14,5 *)	22	4	25,4
90	128,5	141	195	228	86	71,5	14,5*	22	4	25,4
95	133,5	146	200	233	86	71,5	14,5*	22	4	25,4
100	138,5	151	205	238	86	71,5	14,5*	22	4	25,4
105	143,5	156	210	243	86	71,5	14,5*	22	4	25,4
110	152,5	161	215	248	86	71,5	14,5*	22	4	25,4

Maße in mm

d₁	d₂	d₃ stand.	d₃ min.	d₄	d₅	l	l₁	l₂	lf	ldq	d	Anz.	Acc. ASME B73.1 (h min.)
25	49	63	58	110	127	62	49	13	22	25	13,5	4	19,05
30	55	68	64	115	137	62	49	13	22	25	13,5	4	19,05
35	60	73	69	120	137	62	49	13	22	25	13,5	4	19,05
40	65	78	74	125	147	62	49	13	22	25	13,5	4	19,05
45	70	83	79	135	157	62	49	13	22	25	17,5	4	19,05
50	75	88	84	140	157	62	49	13	22	25	17,5	4	19,05
55	80	93	89	145	167	62	49	13	22	25	17,5	4	19,05
60	87	105	96	160	167	62	49	13	22	25	17,5	4	22,22
65	93,5	110	102,5	165	177	62	49	13	22	25	17,5	4	22,22
70	100	115	109	170	197	77	57	20	25	28	17,5	4	22,22
75	107	120	116	175	207	77	57	20	25	28	17,5	4	22,22
80	110	125	119	185	207	77	57	20	25	28	17,5	4	22,22
85	116	136	125	190	217	77	57	20	25	28	22	4	25,4
90	120	141	129	195	217	77	57	20	25	28	22	4	25,4
95	126	146	135	200	227	77	57	20	25	28	22	4	25,4
100	131	151	140	205	227	77	57	20	25	28	22	4	25,4
110	141	161	150	215	237	77	57	20	25	28	22	4	25,4

Maße in mm
