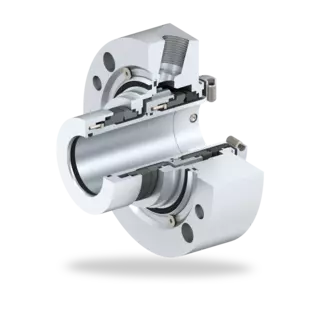

APItex-T

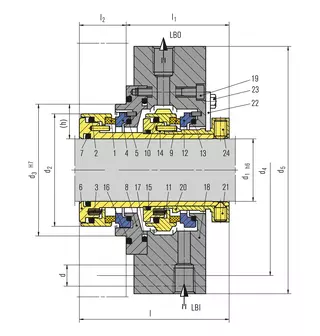

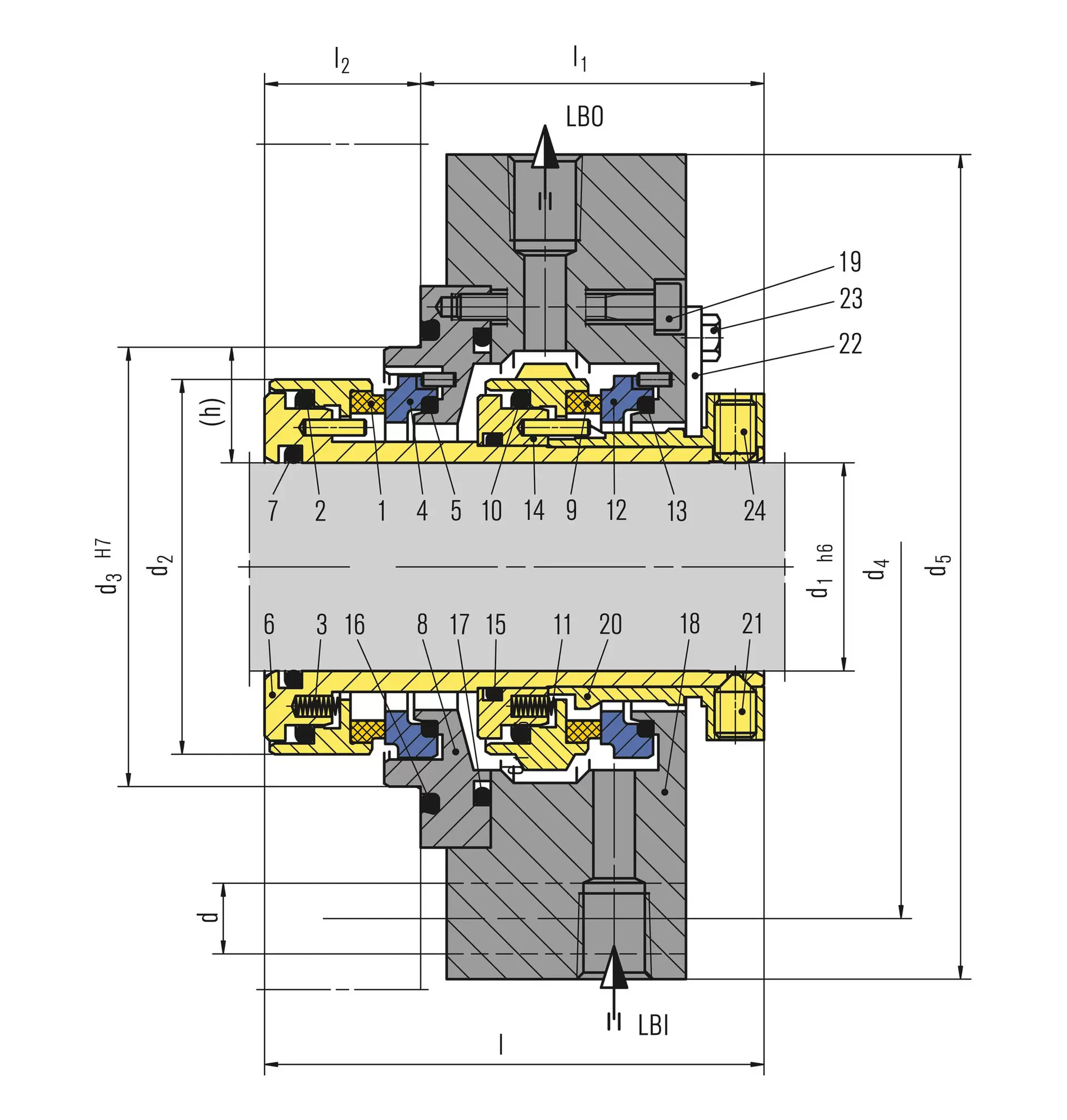

Zum Vergrößern auf das Bild klicken

Pos.	Benennung
1, 9	Gleitring
2, 5, 7, 10, 13, 15, 16, 17	O-Ring
3, 11	Feder
4, 12	Gegenring
6	Wellenhülse
8, 18	Deckel
14	Mitnehmer
19	Zylinderschraube
20	Stellring
21, 24	Gewindestift
22	Montagelehre
23	Sechskantschraube

LBO Vorlage-/Sperrflüssigkeit AUS
LBI Vorlage-/Sperrflüssigkeit EIN

APItex-T

PDF Datenblatt

Merkmale

Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
Doppeldichtung in Face-to-Back-Anordnung
Entlastet
Cartridge-Einheit
Drehrichtungsunabhängig
Geschrumpfte Gleitringe
Massive Gegenringe

Vorteile

Geeignet für Druckumkehr
Unempfindlich gegen Wellenauslenkungen und Prozessschwankungen
Keine Gegenring-Schiefstellung durch Deckelverspannungen möglich
Gute Wärmeabfuhr
Keine externe Pumpe erforderlich
Vormontierte, einbaufertige Einheit
Geringer Platzbedarf
Sicherheit durch geprüftes Design
Produktgeschützte Federn

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = 22 bar (319 PSI)
Temperatur: t = -40 °C … +176 °C
(-40 °F … +349 °F)
(>176 °C (349 °F) bitte anfragen)
Gleitgeschwindigkeit: vg = 23 m/s (75 ft/s)

Werkstoffe

Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q12)
Gegenring: Siliziumkarbid SSiC (Q1)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-4 (M)* und C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, andere Werkstoffe auf Anfrage.

* EagleBurgmann Standard

Standards und Freigaben

API 682 / ISO 21049
API 682 4th ed. Cat. 1 - 2CW-CW
API 682 4th ed. Cat. 1 - 3CW-FB

Empfohlene Anwendungen

Leichtflüchtige Kohlenwasserstoffe
Giftige und gefährliche Medien
Medien mit geringen Schmiereigenschaften
Leicht feststoffhaltige und leicht abrasive Medien
Prozessindustrie
Öl- und Gasindustrie
Raffinerietechnik
Petrochemische Industrie
Chemische Industrie
Vertikale und horizontale ANSI Chemienormpumpen

Empfohlene Dichtungsversorgung

Prozessseite:
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 13
API Plan 14
API Plan 21
API Plan 22
API Plan 23
API Plan 31
API Plan 32
API Plan 41

Sperrraum:
API Plan 52
API Plan 53A
API Plan 53B
API Plan 53C
API Plan 54
API Plan 55

Atmosphärenseite*:
API Plan 61
API Plan 62
API Plan 65A
API Plan 65B

* Abhängig von der Anwendung, bitte anfragen.

Ähnliche Produkte

APItex-S

Einzeldichtung
Cartridge-Einheit
Dichtung nach API 682 Category 1, Type A, Arrangement 1
Entlastet
Drehrichtungsunabhängig
Geschrumpfter Gleitring
Massiver Gegenring

CGSH-KD

Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
Doppeldichtung in Back-to-Back-Anordnung
Cartridge-Einheit
Drehrichtungsunabhängig (mit U-Nuten)
Gasgeschmiert
Berührungsfreier Lauf, keine Reibung
Gruppenbefederung rotierend

H75A4-B

Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
Doppeldichtung in Back-to-Back-Anordnung
Entlastet
Cartridge-Einheit
Gruppenbefederung rotierend
Integrierte Fördereinrichtung
Geeignet für Druckumkehr
Nachfolgemodell der H75VK

Zurück zur Übersicht

d₁	d₂	d₃ stand.	d₃ min.	d₄	d₅	l	l₁	l₂	l LBI	l LBO	NPT	d	Anz. Qty.	Acc. ASME B73.1 (h min.)
25	49	63	58	110	127	105	64	41	36	30	1/2 NPT	13,5	4	19,05
30	55	68	64	115	137	105	64	41	36	30	1/2 NPT	13,5	4	19,05
35	60	73	69	120	137	105	64	41	36	30	1/2 NPT	13,5	4	19,05
40	65	78	74	125	147	105	64	41	36	30	1/2 NPT	13,5	4	19,05
45	70	83	79	135	157	105	64	41	36	30	1/2 NPT	17,5	4	19,05
50	75	88	84	140	157	105	64	41	36	30	1/2 NPT	17,5	4	19,05
55	80	93	89	145	167	105	64	41	36	30	1/2 NPT	17,5	4	19,05
60	87	105	96	160	167	105	64	41	36	30	1/2 NPT	17,5	4	22,22
65	93,5	110	102,5	165	177	105	64	41	36	30	1/2 NPT	17,5	4	22,22
70	100	115	109	170	197	105	64	41	36	30	3/4 NPT	17,5	4	22,22
75	107	120	116	175	207	126	78	48	44	40	3/4 NPT	17,5	4	22,22
80	110	125	119	185	207	126	78	48	44	40	3/4 NPT	17,5	4	22,22
85	116	136	125	190	217	126	78	48	44	40	3/4 NPT	22	4	25,4
90	120	141	129	195	217	126	78	48	44	40	3/4 NPT	22	4	25,4
95	126	146	135	200	227	126	78	48	44	40	3/4 NPT	22	4	25,4
100	131	151	140	205	227	126	78	48	44	40	3/4 NPT	22	4	25,4
110	141	161	150	215	237	126	78	48	44	40	3/4 NPT	22	4	25,4

Maße in Millimeter

d₁	d₂	d₃	d₄	d₅	l	l₁	l₂	d	Anz.	Acc. ASME B73,1 (h min.)
20	50,4	58	105	127	96,5	68,5	28	13,5	4	19,05
25	55,4	63	110	132	96,5	68,5	28	13,5	4	19,05
30	60,4	68	115	137	96,5	68,5	28	13,5	4	19,05
35	65,4	73	120	142	96,5	68,5	28	13,5	4	19,05
40	70,4	78	125	147	96,5	68,5	28	13,5	4	19,05
45	75,4	83	135	162	96,5	68,5	28	17,5	4	19,05
50	80,4	88	140	167	100	72	28	17,5	4	19,05
55	85,4	93	145	172	100	72	28	17,5	4	19,05
60	96	105	160	187	127,5	88	39,5	17,5	4	22,22
65	101	110	165	192	127,5	88	39,5	17,5	4	22,22
70	106	115	170	197	127,5	88	39,5	17,5	4	22,22
75	111	120	175	202	127,5	88	39,5	17,5	4	22,22
80	116	125	185	218	127,5	88	39,5	22	4	22,22
85	123,5	136	190	223	131,5	92	39,5	22	4	25,4
90	128,5	141	195	228	131,5	92	39,5	22	4	25,4
95	133,5	146	200	233	131,5	92	39,5	22	4	25,4
100	138,5	151	205	238	131,5	92	39,5	22	4	25,4
105	143,5	156	210	243	131,5	92	39,5	22	4	25,4
110	152,5	161	215	248	131,5	92	39,5	22	4	25,4

Maße in Millimeter
