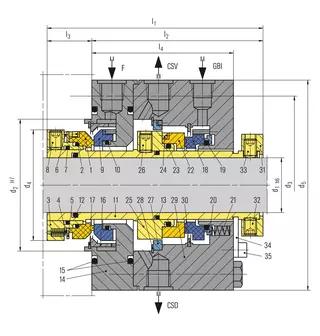

Zum Vergrößern auf das Bild klicken

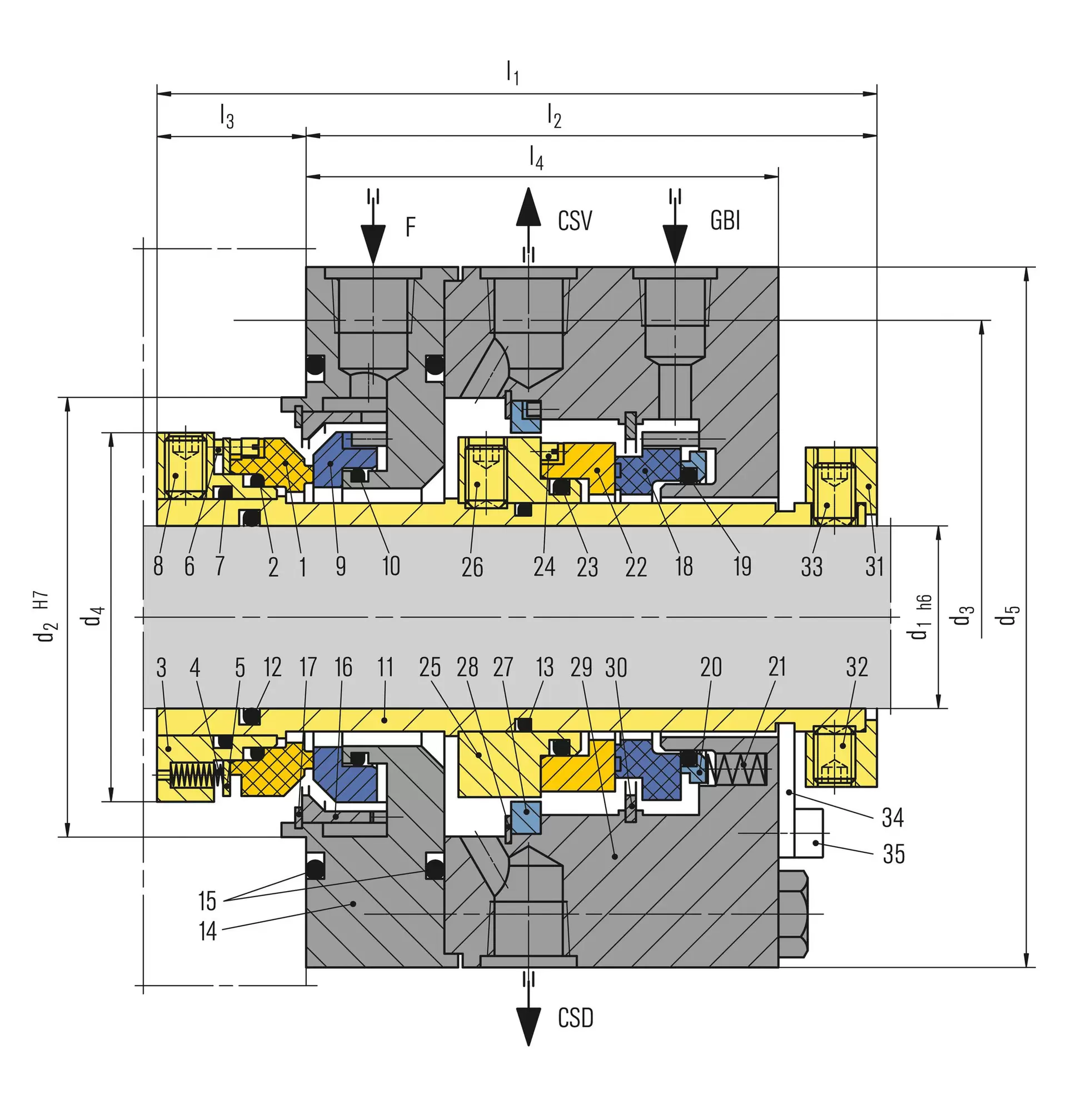

| Pos. | Benennung |
|---|---|
| 1, 18 | Gleitring |
| 2, 7, 10, 12, 13, 15, 19, 23 | O-Ring |
| 3, 25 | Manschette |
| 4, 21 | Feder |
| 5, 20 | Druckring |
| 6, 24 | Mitnehmerschraube |
| 8, 26, 32, 33 | Gewindestift |
| 9, 22 | Gegenring |
| 11 | Wellenhülse |
| 14, 29 | Deckel |
| 16 | Verteilerring |
| 17, 28, 30 | Sicherungsring |
| 27 | Drossel |
| 31 | Mitnehmer |
| 34 | Montagelehre |
| 35 | Zylinderschraube |
F Flush
CSV Sicherheitsdichtung Entlüftung
GBI Vorlagegas EIN
CSD Sicherheitsdichtung Drainage

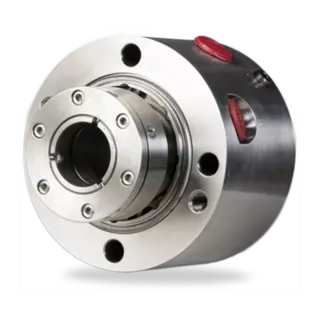

LL9DTUE
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2
- Doppeldichtung in Face-to-Back-Anordnung
- TrockenlaufendeSicherheitsdichtung (Containment Seal)
- Entlastet
- Cartridge-Einheit
- Massive Gleit- und Gegenringe
Vorteile
- Sicherheitsdichtung verhindert Emissionen flüchtiger und nicht-flüchtiger Kohlenwasserstoffe bei Versagen der der produktseitigen Dichtung
- Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
- Lange Lebensdauer
- Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
- Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
Einsatzbereich
Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck (Primärdichtung): p = Vakuum ... 42 bar (… 609 PSI)
Druck (Sekundärdichtung): p = 2,75 bar (40 PSI) normaler Betrieb,
max. 60 bar (870 PSI) im nassen Betrieb
Temperatur: -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: ... 23 m/s (... 75 ft/s)
* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.
Werkstoffe
Gleitring (Primärdichtung): Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gleitring (Sekundärdichtung): Spezialkohle
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 2CW-CS
Empfohlene Anwendungen
- Leicht flüchtige Kohlenwasserstoffe
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- CCUS
- Alternative Kraftstoffe
- LPG-Anlagen
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
Prozessseite:
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 13
API Plan 14
API Plan 21
API Plan 22
API Plan 23
API Plan 31
API Plan 32
API Plan 41
Sperrraum:
API Plan 71
API Plan 72
API Plan 75
API Plan 76
