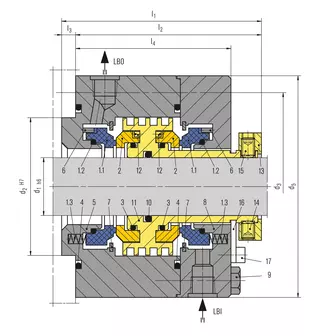

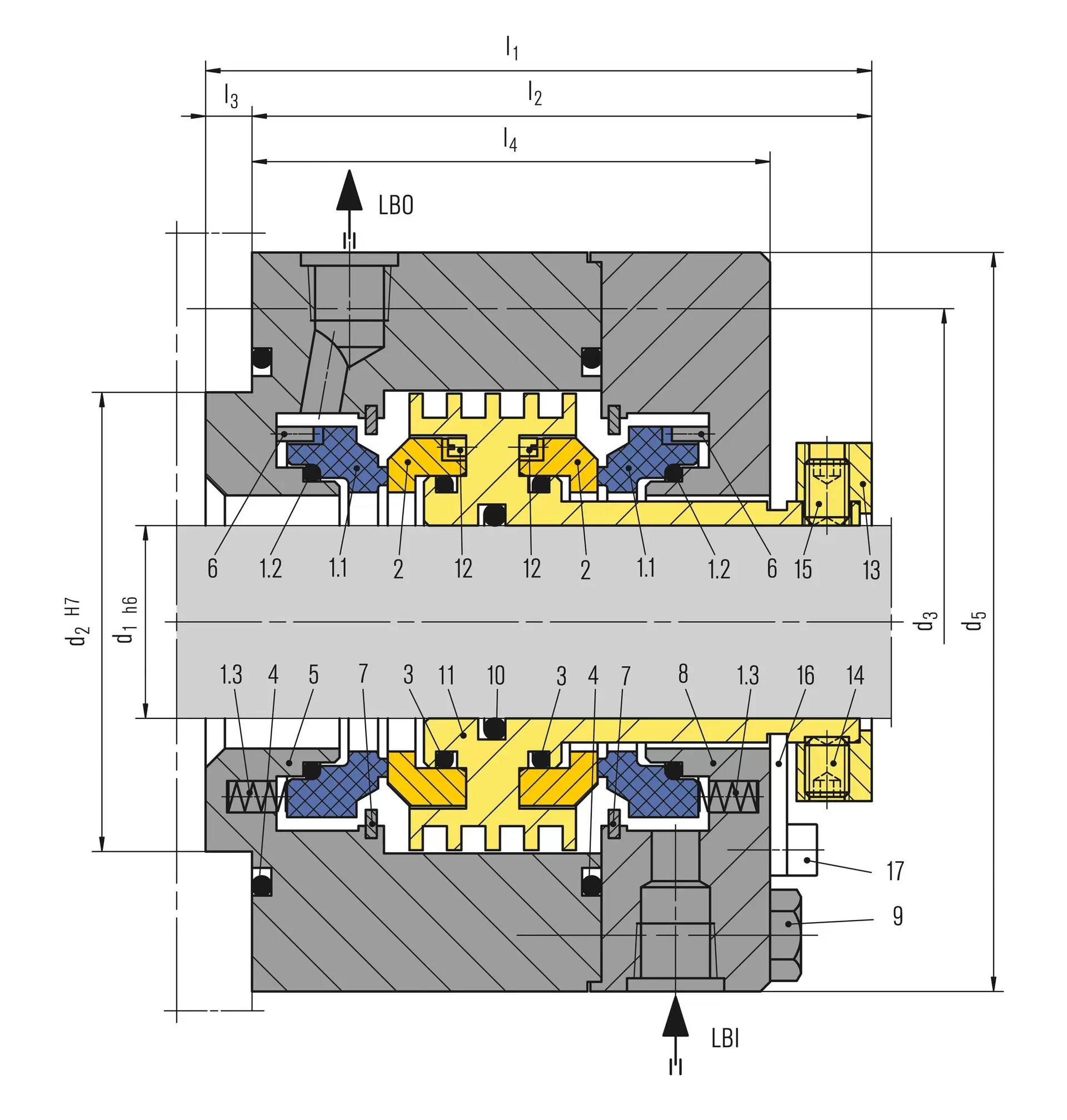

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1.1 | Gleitring |
| 1.2, 3, 4, 10 | O-Ring |
| 1.3 | Feder |
| 2 | Gegenring |
| 5, 8 | Deckel |
| 6 | Pin |
| 7 | Sicherungsring |
| 9 | Sechskantschraube |
| 11 | Wellenhülse |
| 12 | Mitnehmerschraube |
| 13 | Mitnehmer |
| 14, 15 | Gewindestift |
| 16 | Montagelehre |
| 17 | Zylinderschraube |
LBO Sperrflüssigkeit AUS
LBI Sperrflüssigkeit EIN

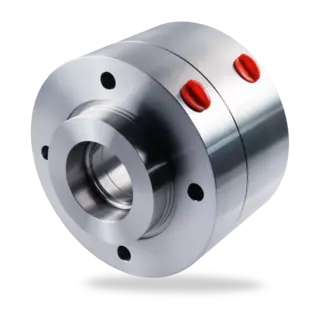

LL9DSUU
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
- Doppeldichtung in Face-to-Face-Anordnung
- Gleiche Größe von Inboard- und Outboard-Dichtung
- Entlastet
- Cartridge-Einheit
- Gruppenbefederung stationär
- Massive Gleit- und Gegenringe
Vorteile
- Geeignet für höhere Geschwindigkeiten
- Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
- Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
- Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
- Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
Einsatzbereich
Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = 60 bar (870 PSI)
Temperatur: -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 50 m/s (164 ft/s)
* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.
Werkstoffe
Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G), Duplex (G1)
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 3CW-FF
Empfohlene Anwendungen
- Leicht flüchtige Kohlenwasserstoffe
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- CCUS
- Alternative Kraftstoffe
- LPG-Anlagen
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
Prozessseite:
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 13
API Plan 14
API Plan 21
API Plan 22
API Plan 31
API Plan 32
API Plan 41
Sperrraum:
API Plan 53A
API Plan 53B
API Plan 53C
API Plan 54
Atmosphärenseite*:
API Plan 61
API Plan 62
API Plan 65A
API Plan 65B
* Drossel auf Anfrage
