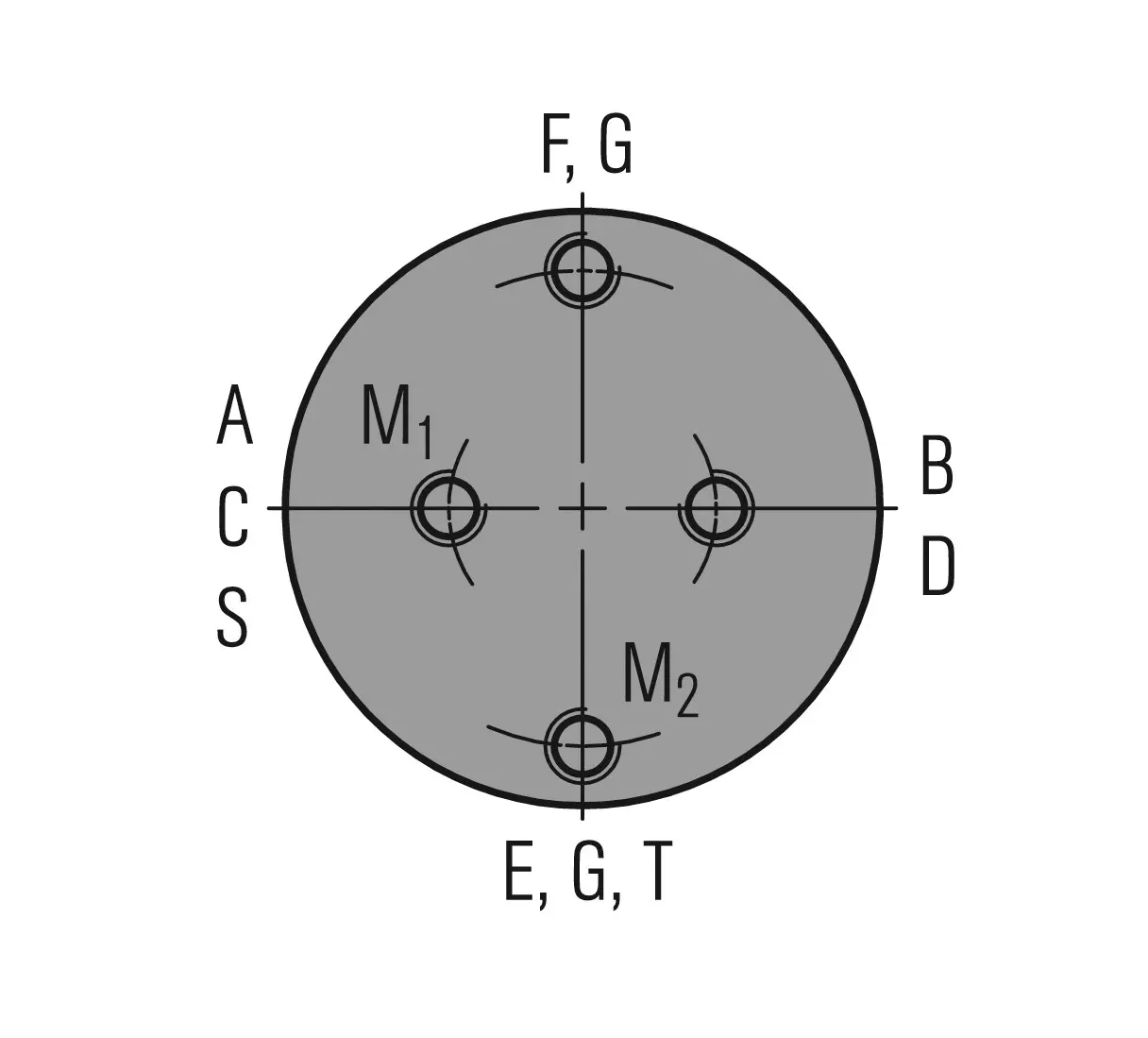

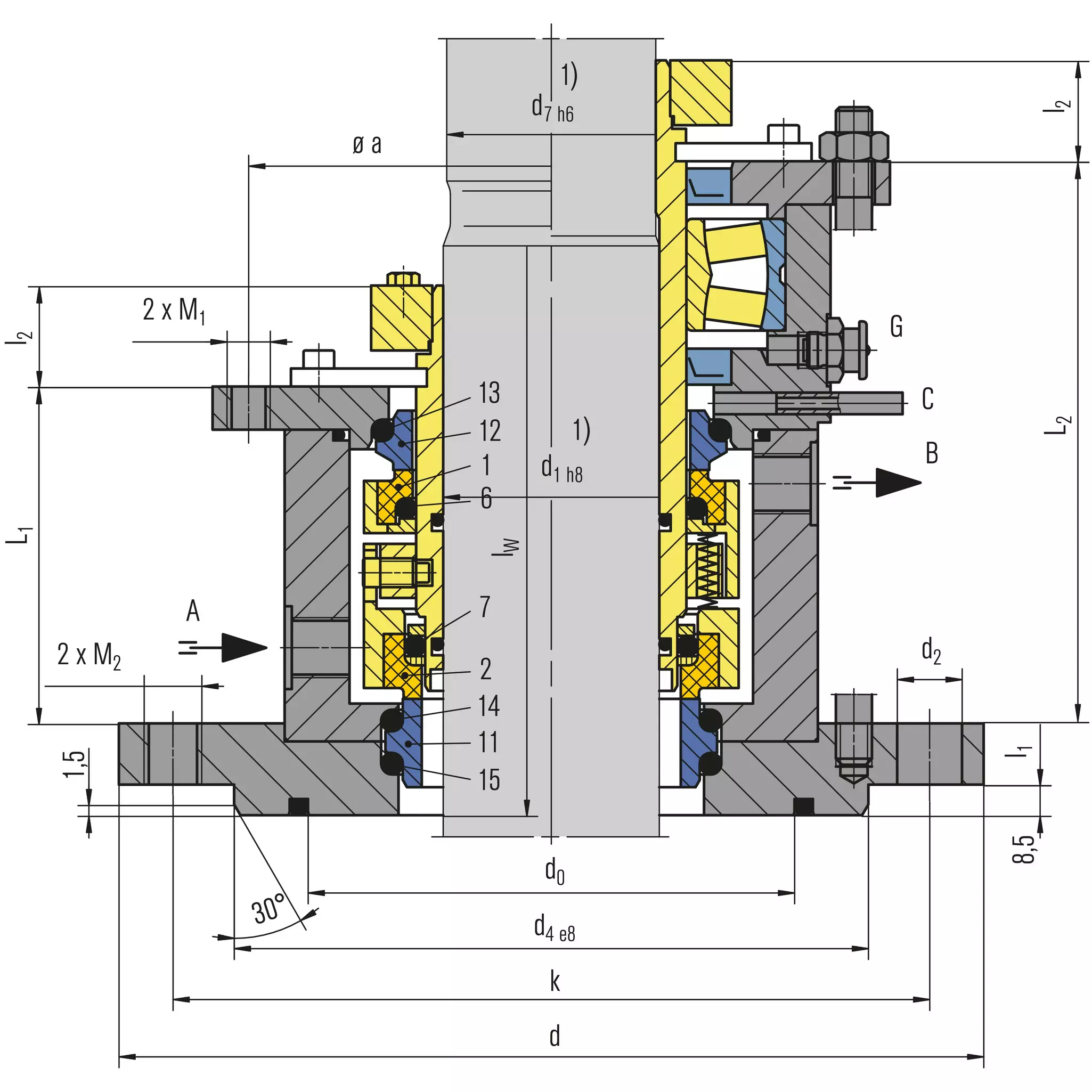

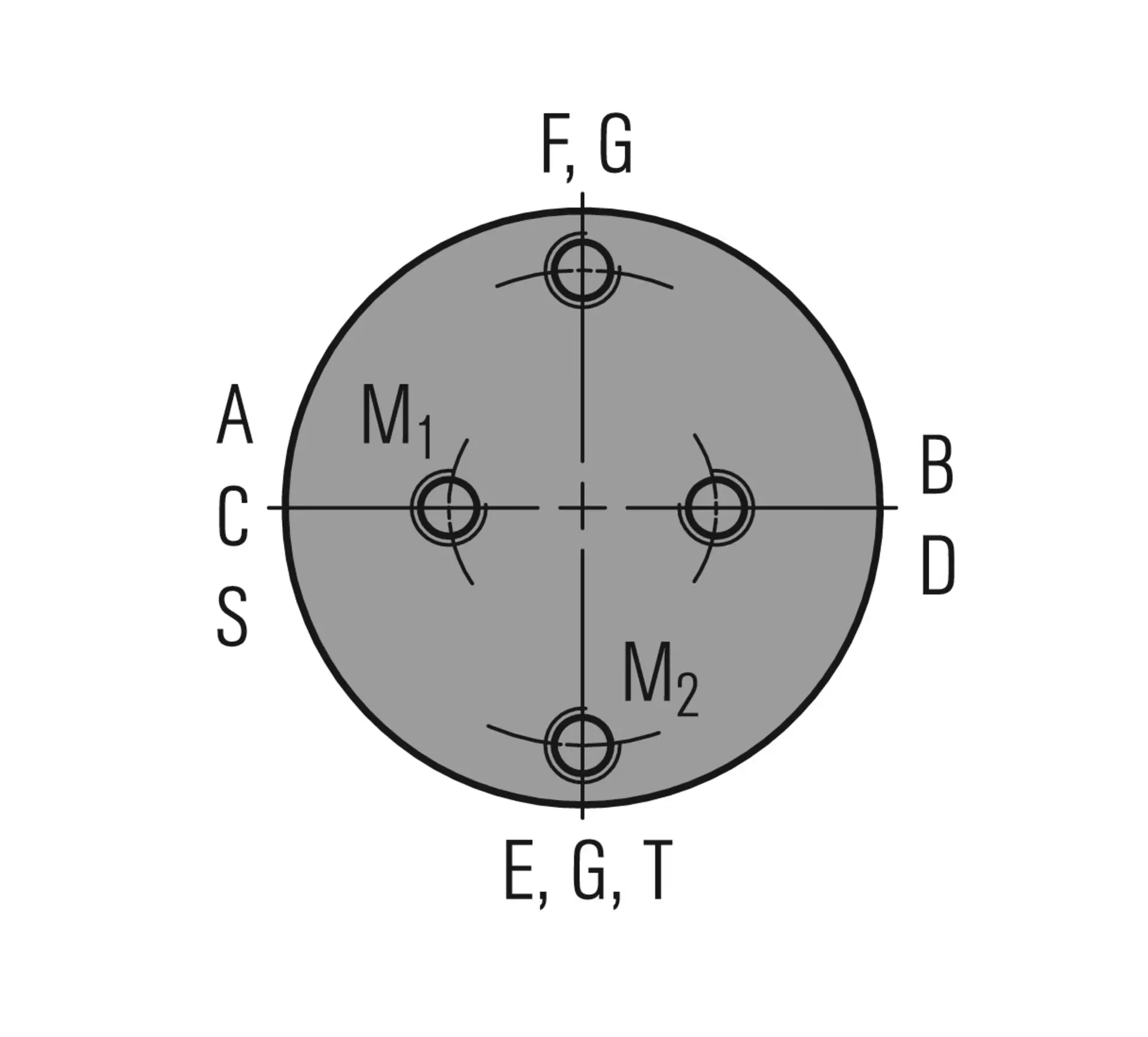

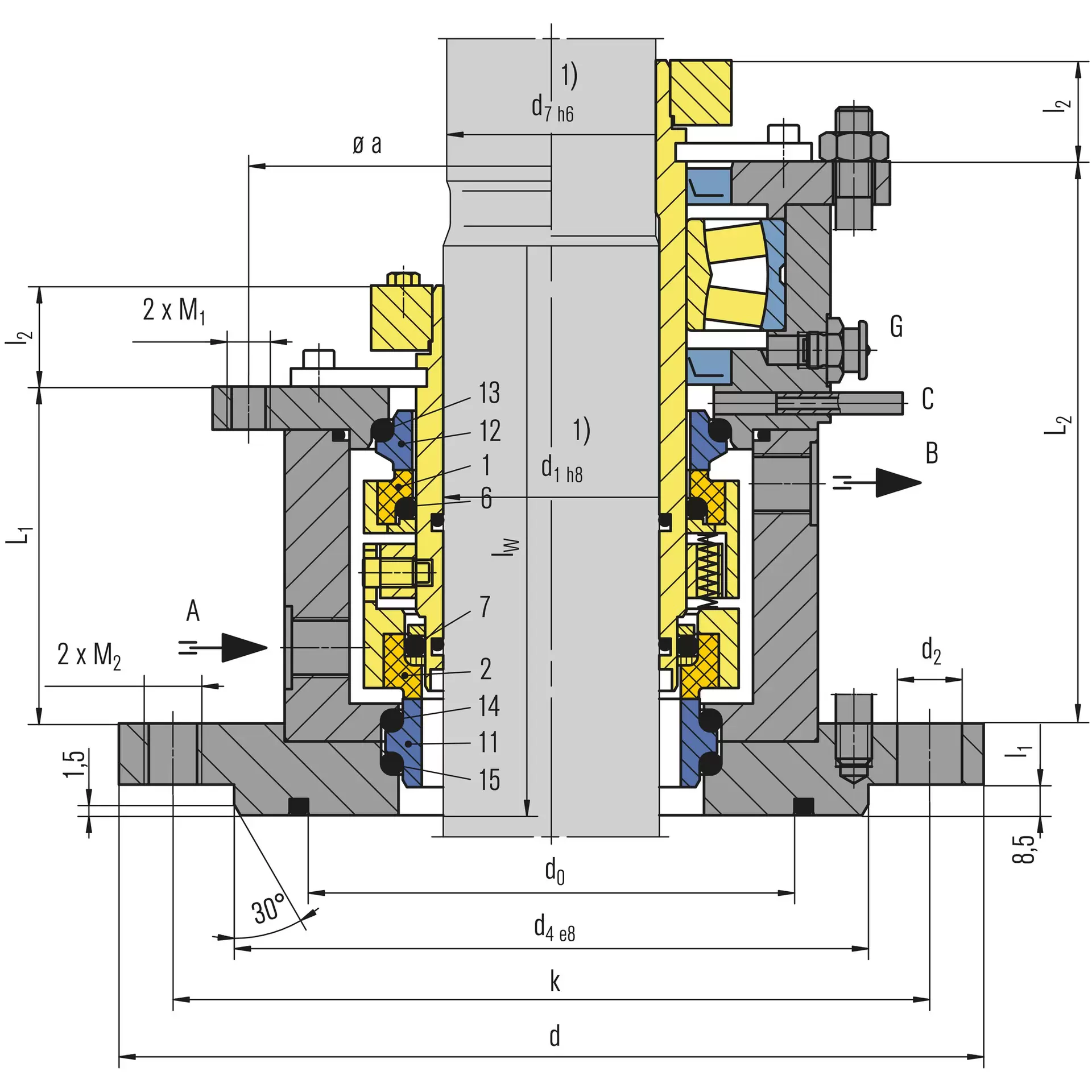

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1 | Gleitring, atmosphärenseitig |
| 2 | Gleitring, produktseitig |
| 6, 7, 13, 14, 15 | O-Ring |
| 11 | Gegenring, produktseitig |
| 12 | Gegenring, atmosphärenseitig |

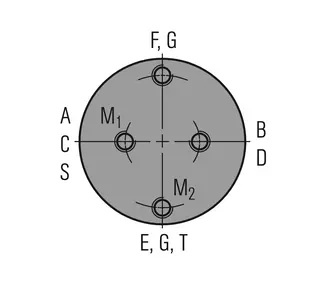

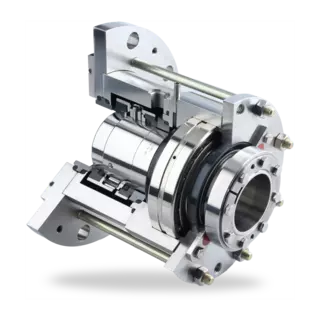

M481K
Merkmale
- Cartridge-Doppeldichtung für Obenantrieb
- Flüssigkeitsgeschmiert
- Produktseitig selbstschließend ausgelegt
- Für abgesetzte Wellen
- Nicht entlastet
- Drehrichtungsunabhängig
- Gruppenbefederung rotierend
Vorteile
- Montagefertige und werksgeprüfte Einheit
- Die M481K und ihre Varianten bleiben auch bei Druckschwankungen oder Druckumkehr geschlossen. Die Dichtungen können wahlweise drucküberlagert als gesperrte Doppeldichtung oder mit druckloser Vorlageflüssigkeit (p1max = 6 bar (87 PSI)) betrieben werden
- Mit oder ohne Lager lieferbar
- Für Standardisierungen geeignet
- Es sind höhere Drücke und Drehzahlen als in der DIN vorgegeben möglich
Einsatzbereich
Wellendurchmesser:
d1 = 40 ... 220 mm (1,57" .... 8,66")
Druck:
p1 = Vakuum ... 16 bar (232 PSI),
p3 = max. 18 bar (261 PSI)
Temperatur:
t1 = -40 °C ... +200 (350*) °C
(-40 °F ... +392 (662*) °F)
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
* mit Kühlflansch
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
- ATEX
- DIN 28138 (Gleitringdichtungen für Rührerwellen)
- DIN 28136 T2 (für Stahlbehälter)
- DIN 28141 (Anschluss Montageflansch für Stahlbehälter)
- DIN 28154 (Wellenende für Stahlbehälter)
- TA-Luft-konform
Empfohlene Anwendungen
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittelindustrie
- Rührwerke
- Reaktoren
Hinweis
Optionen:
- Kühl- bzw. Heizflansch
- Leckabzug
- Spülung
- Polymerisationssperre
- Axialkompensator (Hubbewegung der Welle)
- Abstreifer (Hubbewegung der Welle)
Bitte anfragen.
Empfohlene Dichtungsversorgung
Geschlossener Kreislauf EagleBurgmann TS-System, offener Kreislauf EagleBurgmann SPA, EagleBurgmann SPN.
Produktlinks:
EagleBurgmann TS1000
EagleBurgmann TS2000
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)
Produktvarianten
M481KL
Die Variante mit integriertem Loslager
M451K
Die Variante für glatte, nicht abgesetzte Wellen oder kundenspezifische Anschlussmaße. Sie ist für jeden Durchmesser lieferbar. Verschiedene kundenspezifische Anpassungen sind möglich.
