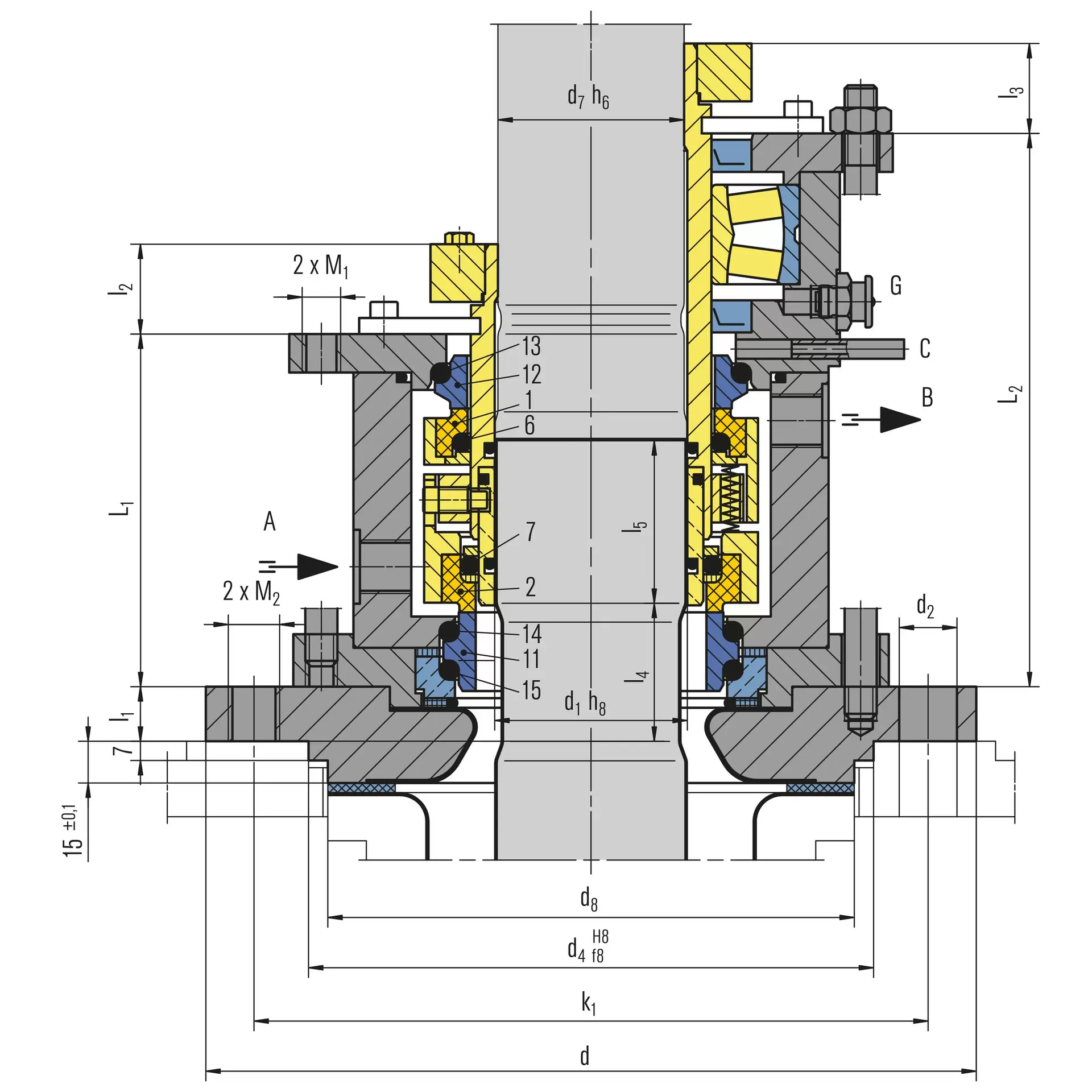

| Pos. | Benennung |
|---|---|
| 1 | Gleitring atmosphärenseitig |
| 2 | Gleitring produktseitig |
| 6, 7, 13, 14, 15 | O-Ring |
| 11 | Gegenring produktseitig |
| 12 | Gegenring atmosphärenseitig |
M461K
Merkmale
- Cartridge-Doppeldichtung für Obenantriebe
- Für emaillierte Behälter
- Flüssigkeitsgeschmiert
- Produktseitig selbstschließend
- Nicht entlastet
- Drehrichtungsunabhängig
- Gruppenbefederung rotierend
Vorteile
- Montagefertige und werksgeprüfte Einheit
- Mit oder ohne Lager lieferbar
- Für Standardisierungen geeignet
- Es sind höhere Drücke und Drehzahlen als in der DIN vorgegeben möglich
- Die komplette Dichtungseinheit kann vom emaillierten Flansch abgehoben werden. Der empfindliche Grundflansch bleibt am Kessel.
- ATEX-Bescheinigung auf Anfrage
Einsatzbereich
Wellendurchmesser:
d1 = 40 ... 160 mm (1,57" ... 6,30")
Druck:
p1 = Vakuum ... 16 bar (232 PSI),
p3 = max. 18 bar (261 PSI)
Temperatur:
t1 = -40 °C ... +200 (250*) °C
(-40 °F ... +392 (482*) °F)
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
* mit Kühlflansch
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
- ATEX
- DIN 28138 (Gleitringdichtungen für Rührerwellen)
- DIN 28136 T3 (für emaillierte Behälter)
- DIN 28137 T2 (Anschluss Montageflansch für emaillierte Behälter)
- DIN 28159 (Wellenende für emaillierte Behälter)
Empfohlene Anwendungen
- Petrochemische Industrie
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittelindustrie
- Rührwerke
- Reaktoren

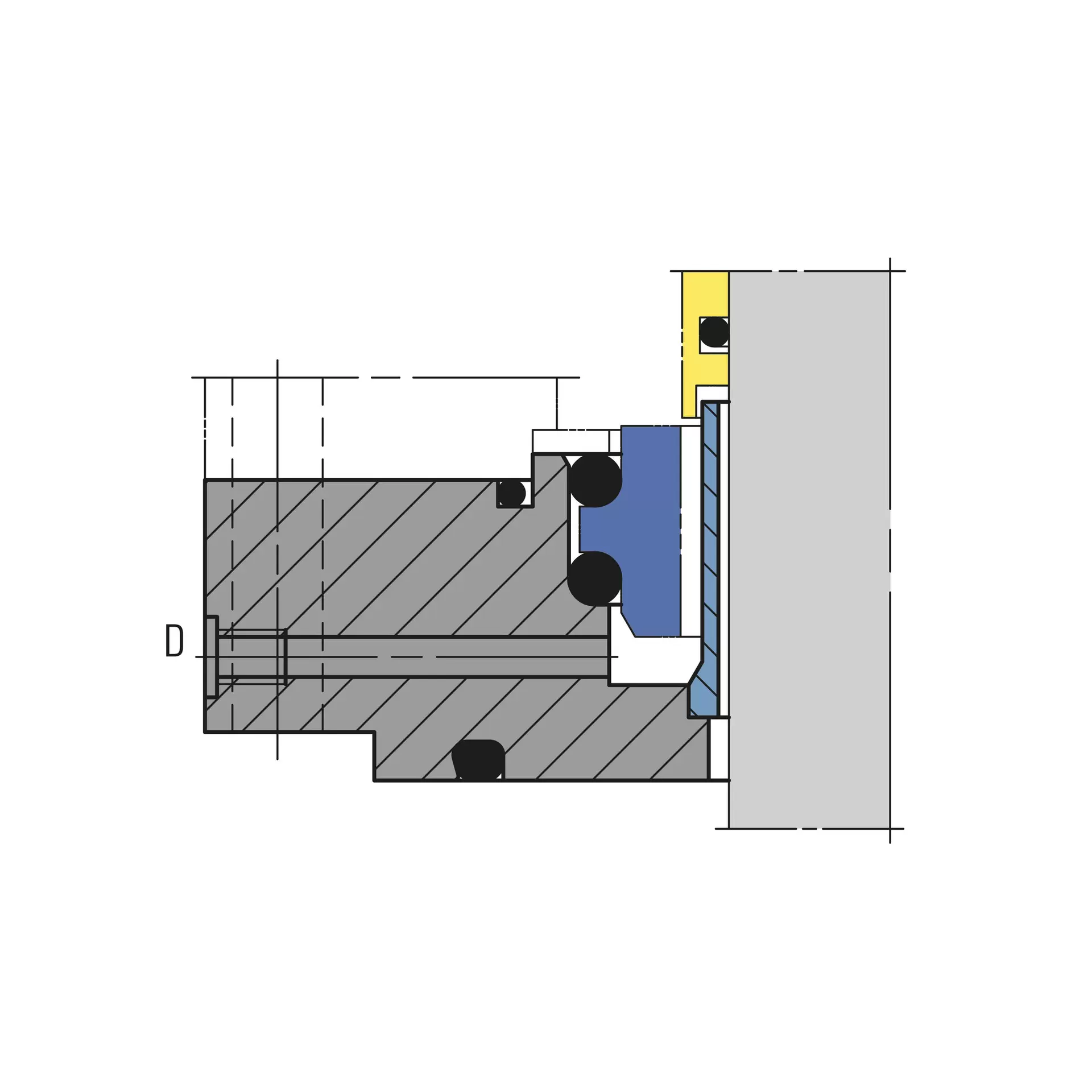

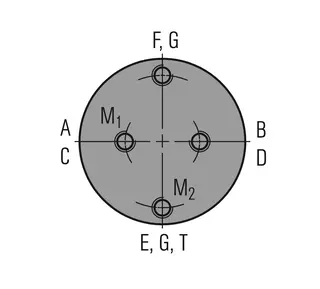

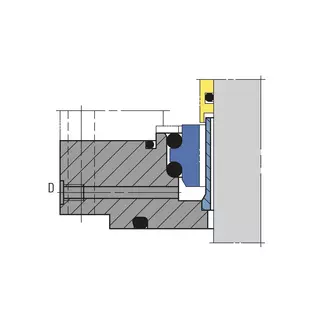

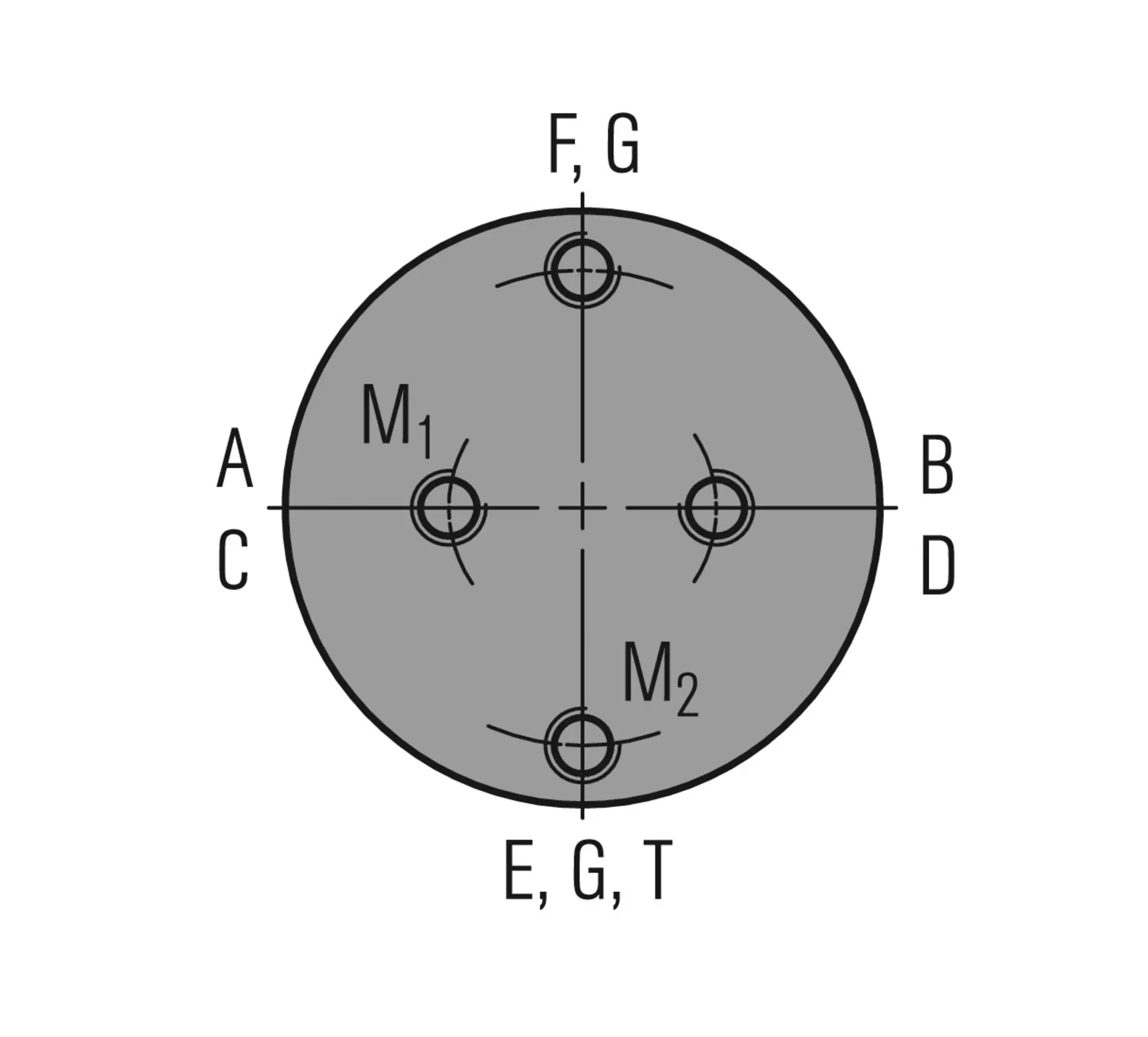

Hinweis
Optionen:
- Kühl- bzw. Heizflansch
- Leckabzug bzw. Spülung
Empfohlene Dichtungsversorgung
Geschlossener Kreislauf EagleBurgmann TS-System, offener Kreislauf EagleBurgmann SPA, SPN
Produktlinks:
EagleBurgmann TS1000
EagleBurgmann TSA2
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)
Produktvarianten
M461KL
Die Variante mit integriertem Loslager
M56K(L)
Doppeldichtung ohne/mit Loslager
für PN 25 (Sonderdichtung auf Anfrage.)
M491KL
Die Baureihe für glatte, nicht abgesetzte Wellen jeden Durchmessers und für Anschlussmaße außerhalb der DIN. Kundenspezifische Anpassungen oder z.B. andere Drehmomentübertragungen sind möglich.
