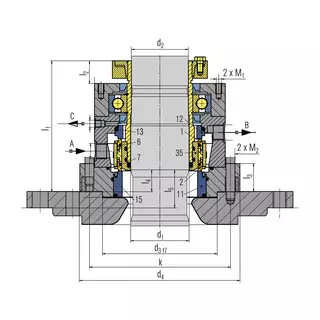

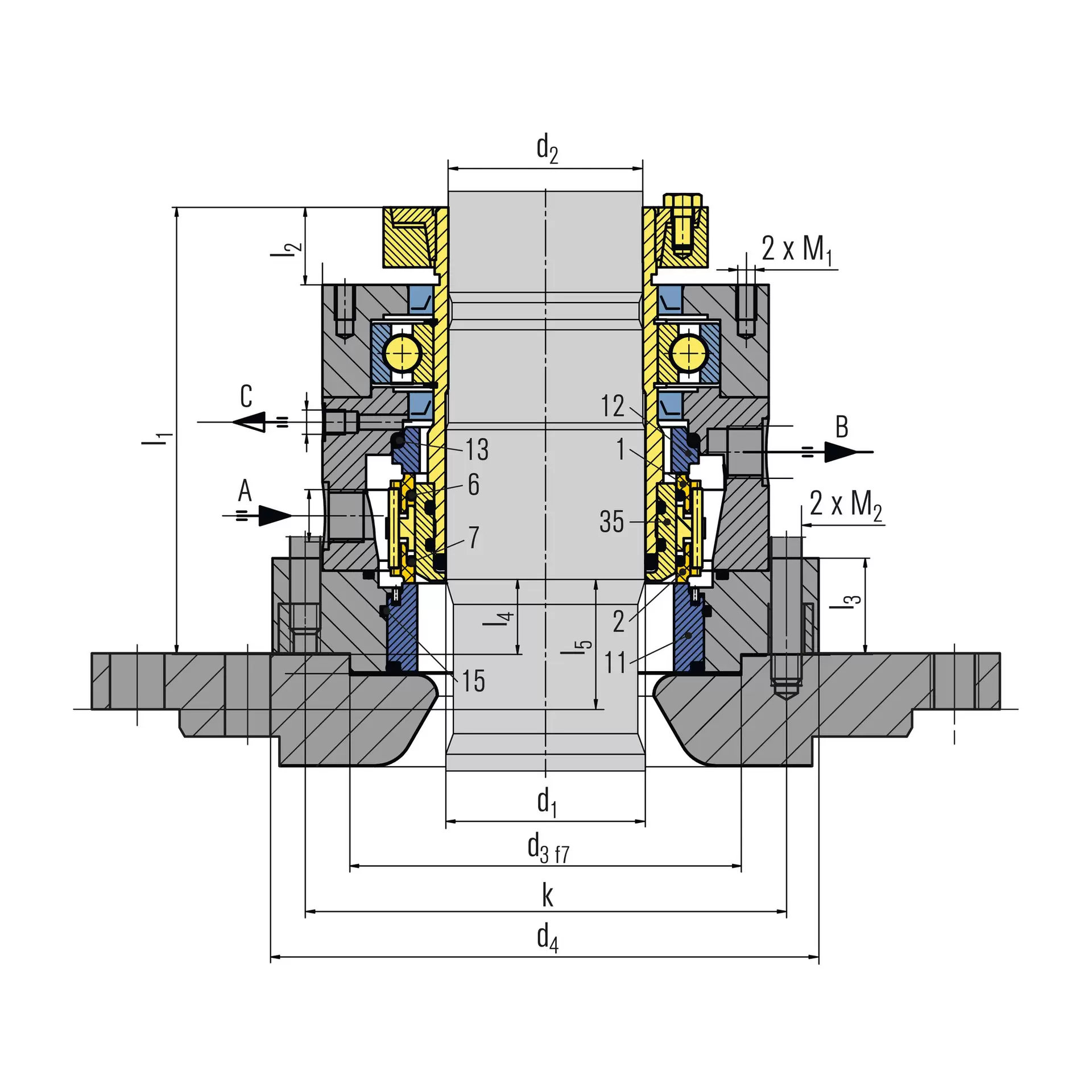

| Pos. | Benennung |
|---|---|
| 1 | Gleitring atmosphärenseitig |
| 2 | Gleitring produktseitig |
| 11 | Gegenring produktseitig |
| 12 | Gegenring atmosphärenseitig |
| 35 | Drehmomentmitnahme, metallfrei |
| 6, 7, 13, 15 | O-Ring |

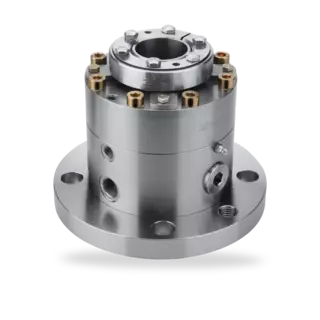

M461C
Merkmale
- Cartridge-Doppeldichtung für Obenantriebe
- Für emaillierte Behälter
- Flüssigkeitsgeschmiert
- Produktseitig selbstschließend
- Für glatte und abgesetzte Wellen
- Belastet
- Drehrichtungsunabhängig
- Gruppenbefederung rotierend
Vorteile
- Montagefertige, werksgeprüfte Einheit
- Die M461CL bleibt auch bei Druckschwankungen oder Druckumkehr geschlossen. Die Dichtung kann wahlweise drucküberlagert als gesperrte Doppeldichtung oder mit druckloser Vorlageflüssigkeit (p1max = 6 bar (87 PSI)) betrieben werden.
- Mit und ohne Lager lieferbar
- Die komplette Dichtungseinheit kann vom emaillierten Flansch abgehoben werden. Der empfindliche Grundflansch bleibt am Kessel.
- Es sind höhere Drücke und Drehzahlen als in der DIN vorgegeben möglich.
Einsatzbereich
Wellendruchmesser:
d1 = 40 ... 125 mm (1,57" .... 4,92")
Druck:
p1 = Vakuum ... 16 bar (232 PSI)
p3 = max. 18 bar (261 PSI)
Temperatur:
t1 = -40 °C ... +200 °C
(-40 °F ... +392 °F)
Gleitgeschwindigkeit:
vg = 0 ... 3 m/s (0 ... 9,8 ft/s)
Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
- EG 1935/2004
- USP Class VI
- ATEX
- DIN 28138 (Gleitringdichtungen für Rührwellen)
- DIN 28136 T3 (für emaillierte Behälter)
- DIN 28137 T2 (Anschluss Montageflansch für emaillierte Behälter)
- DIN 28159 (Wellenende für emaillierte Behälter)
Empfohlene Anwendungen
- Petrochemische Industrie
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittel- und Getränkeindustrie
- Rührwerke
- Reaktoren
Empfohlene Dichtungsversorgung
Geschlossener Kreislauf EagleBurgmann TS-System, offener Kreislauf EagleBurgmann SPA, EagleBurgmann SPN.
Produktlinks:
EagleBurgmann TS1000
EagleBurgmann TSA2
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)
Produktvarianten
M491CL
Die Variante für kundenspezifische Anschlussmaße. Verschiedene kundenspezifische Anpassungen sind möglich.
