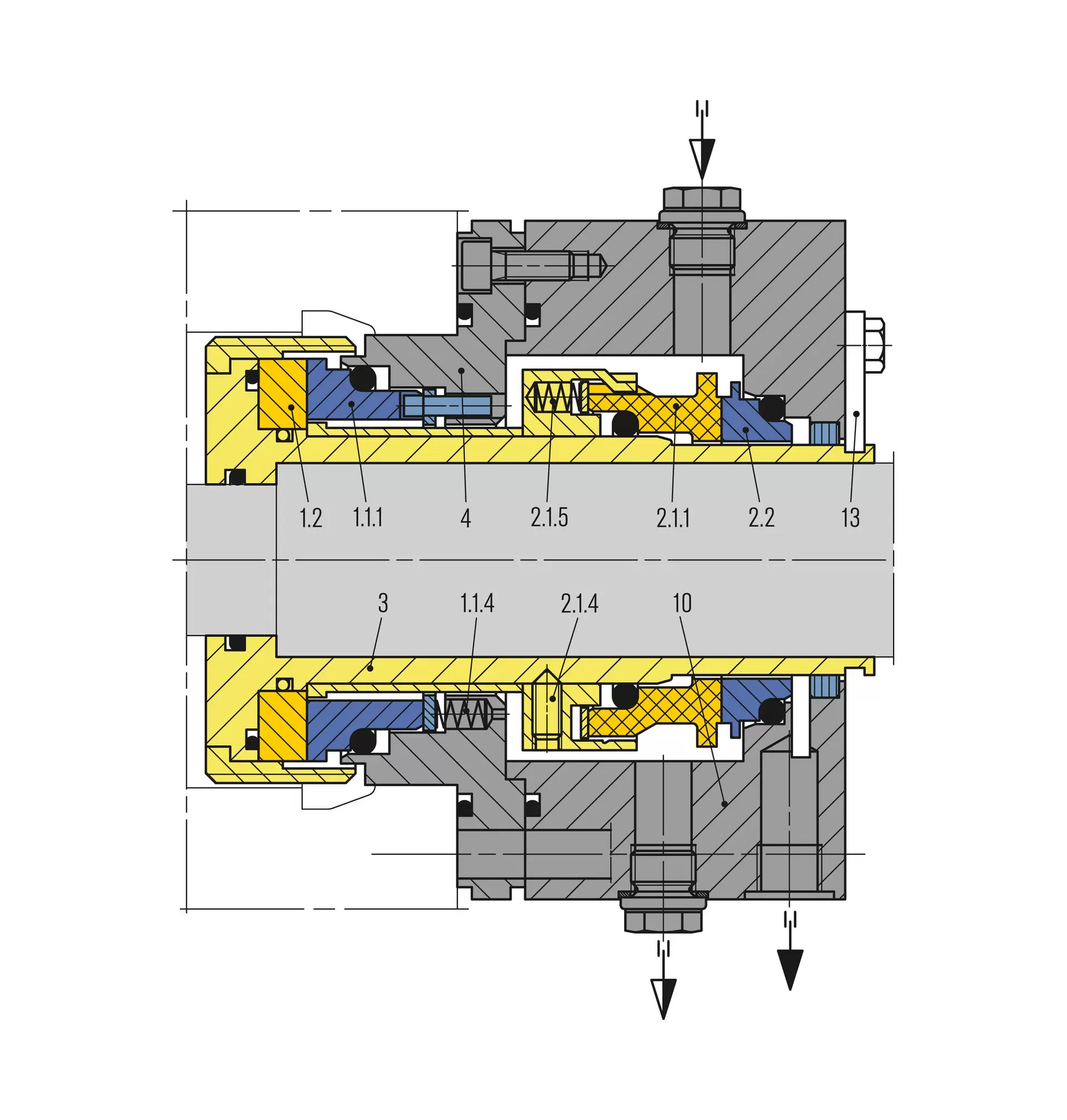

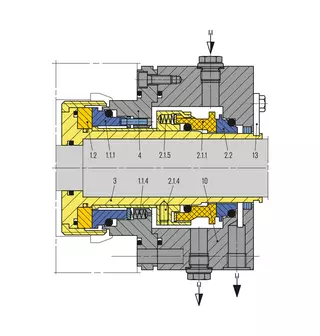

Zum Vergrößern auf das Bild klicken
| Pos. | Teile-Nr.DIN 24250 | Benennung |
|---|---|---|
| 1.1.1 | 472.1 | Gleitring |
| 1.1.4 | 477 | Feder |
| 1.2 | 475.1 | Gegenring |
| 2.1.1 | 472.2 | Gleitring |
| 2.1.4 | 485 | Mitnehmer |
| 2.1.5 | 477 | Feder |
| 2.2 | 475.2 | Gegenring |
| 3 | 523 | Wellenhülse |
| 4 | 513 | Einsatz |
| 10 | 441 | Gehäuse |
| 13 | Montagelehre |

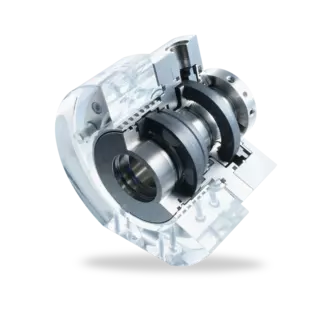

HRGS-D
Merkmale
- Doppeldichtung
- Entlastet
- Standardausführung mit U-Nuten (drehrichtungsunabhängig)
- Gasgeschmiert
Vorteile
- Berührungsfrei laufend
- Geeignet für feststoffbeladene Medien
- Innendruckbeaufschlagt
- Cartridgeeinheit
- Öffnet nicht bei Sperrdruckausfall, selbstschließend bei Druckumkehr
- HR-Prinzip mit rotierendem Gegenring
- Kein Eintrag von Reibungswärme aus den Gleitflächen in das Produkt
Einsatzbereich
Wellendurchmesser: ±dw = 20 ... 200 mm (0,787" ... 7,874")
Druck HRGS-DC: p1 = ... 22 bar (319 PSI)
p3 = ... 25 bar (362 PSI)
Druck HRGS-DD: p1 = ... 40 bar (580 PSI)
p3 = ... 43 bar (624 PSI)
Temperatureinsatzgrenzen bei Einsatz von:
EPDM -20 °C … +140 °C (-4 °F ... +284 °F)
FFKM -20 °C … +120 °C (-4 °F ... +248 °F)
FKM -20 °C … +170 °C (-4 °F ... +338 °F)
Gleitgeschwindigkeit: vg = 4 ... 25 m/s (13 ... 82 ft/s)
Differenzdruck Δp = min. 3 bar (44 PSI), max. 16 bar (232 PSI) (Innendruck)
Werkstoffe
Produktseite (HRGS-DC, HRGS-DD):
Gleitring: Siliziumkarbid (Q19, Q29)
Gegenring: Siliziumkarbid (Q1, Q2)
Atmosphärenseite HRGS-DC:
Gleitring: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)
Gegenring: Siliziumkarbid (Q1, Q2)
Atmosphärenseite HRGS-DD:
Gleitring: Siliziumkarbid (Q19, Q29)
Gegenring: Siliziumkarbid (Q1, Q2)
Federn: CrNiMo-Stahl (G), Hastelloy® C-4 (M)
Metallische Teile: CrNiMo-Stahl (G), Hastelloy® C-4 (M)
Empfohlene Anwendungen
- Gase und Flüssigkeiten
- Medien, die hohe Reinheit erfordern
- Umweltschädigende Medien
- Chemische Industrie
- Raffinerietechnik
- Pumpen
Produktvarianten
HRGS-DC
Gasgesperrte Doppeldichtung. Die HRGS-DC findet Anwendung, wenn die Anschlussmaße nach DIN 24960 C oder nach ANSI Big Bore Standard zu beachten sind. Auch wenn die Anschlussmaße nicht genormt sind, aber offene, große Einbauräume zur Verfügung stehen, ist sie einsetzbar. Als atmosphärenseitige Dichtung wird bis Nennweite 125 die CGSH eingesetzt.

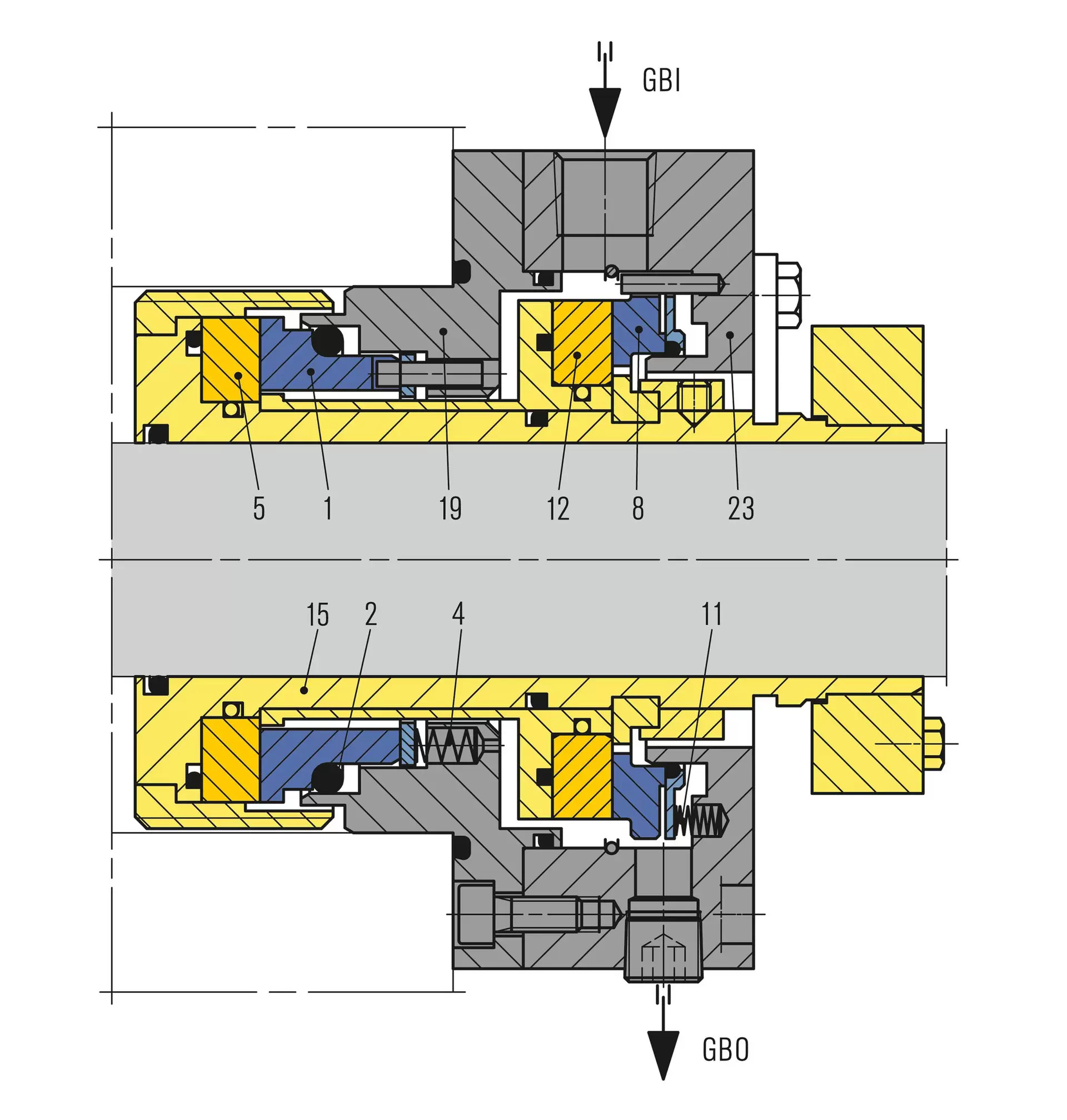

HRGS-DD
Gemäß API 682 Konfiguration 3NC-FB, API Plan 74. Die HRGS-DD entspricht in ihrer prinzipiellen Ausführung und den Werkstoffen der HRGS-DC. Sie wird bei großen Wellendurchmessern bis 200 mm (7,87") oder wenn höhere Drücke bis 40 bar (580 PSI) beherrscht werden müssen, eingesetzt. In solchen Fällen ist die atmosphärenseitige Dichtung eine DGS.
