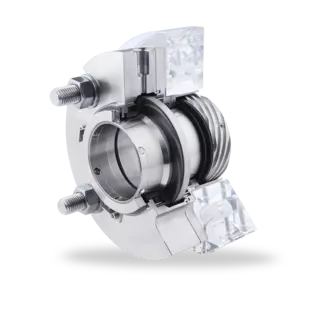

GSO-DN
Shop-Links für Mobilgeräte
Zum Vergrößern auf das Bild klicken

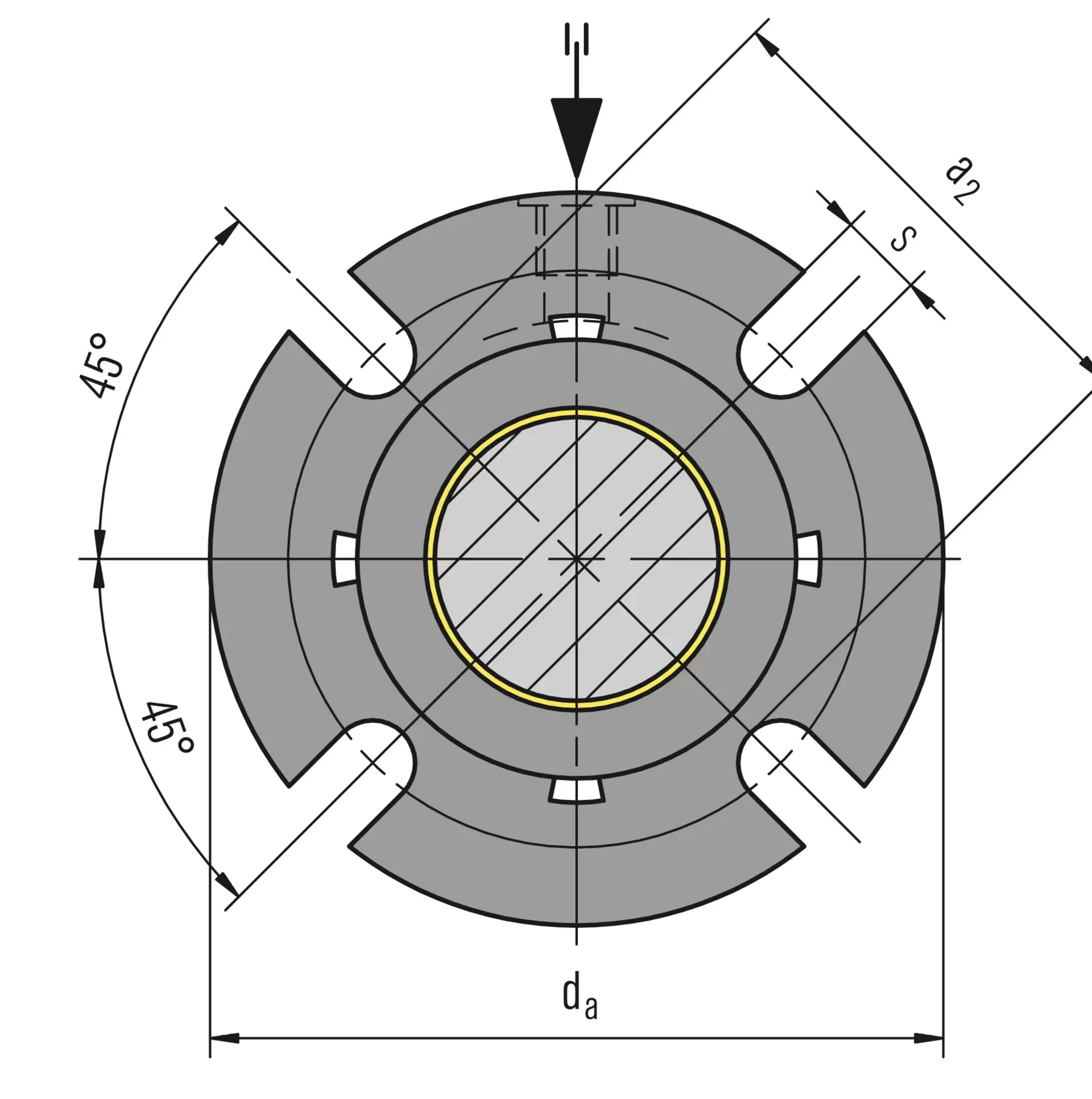

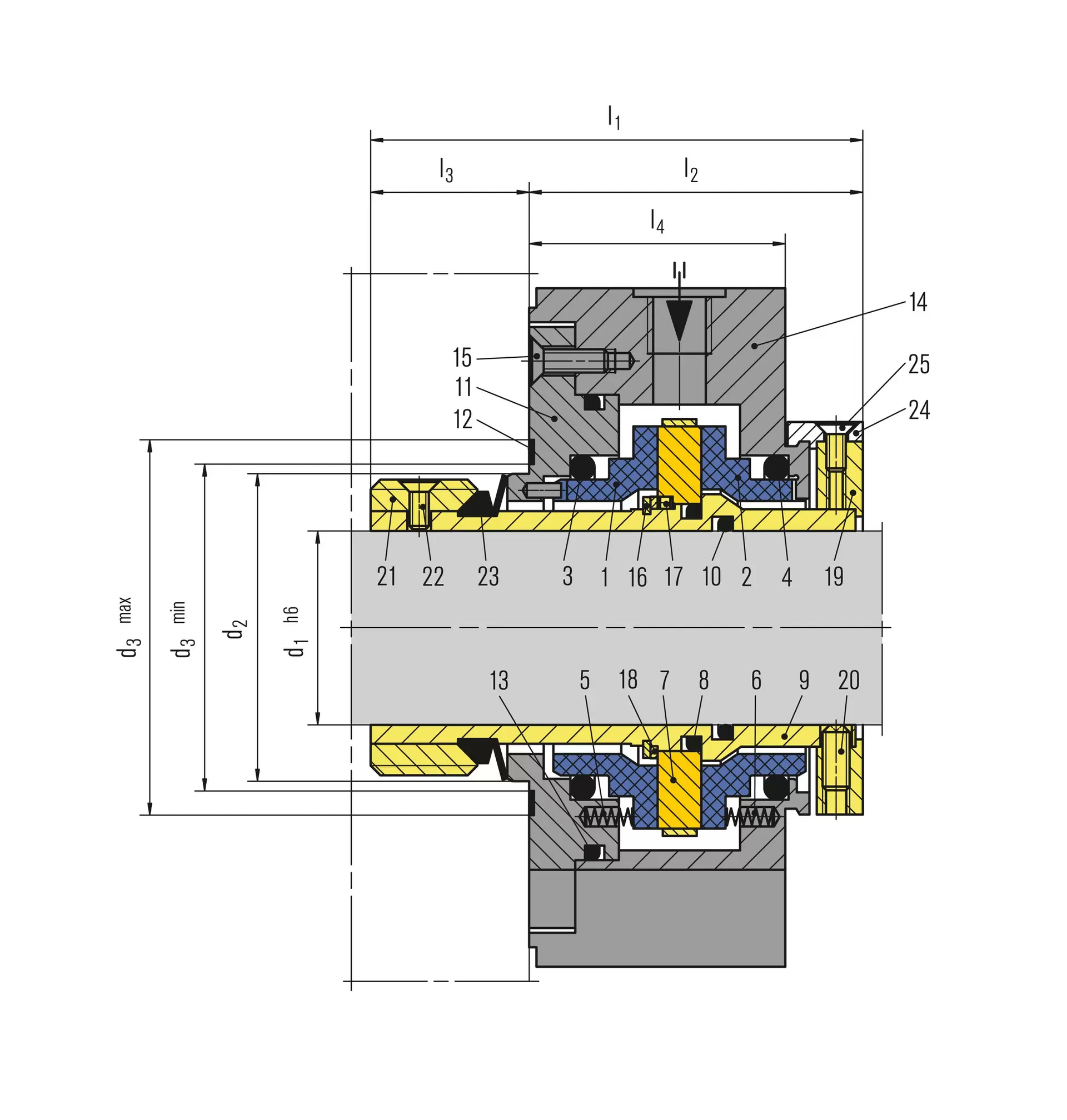

| Pos. | Benennung |
|---|---|
| 1, 2 | Gleitring |
| 3, 4, 8, 10, 13 | O-Ring |
| 5, 6 | Feder |
| 7 | Gegenring |
| 9 | Wellenhülse |
| 11 | Flansch |
| 12 | Flachdichtung |
| 14 | Deckel |
| 15, 22, 25 | Senkschraube |
| 16 | Sicherungsring |
| 17 | Stift |
| 18 | Ring |
| 19 | Stellring |
| 20 | Gewindestift |
| 21 | Förderschnecke |
| 23 | V-Ring |
| 24 | Montagelehre |
GSO-DN
Merkmale
- Gegenring rotierend
- Befederung stationär
- Doppeldichtung
- Entlastet
- Standardausführung mit V-Nuten, U-Nuten optional (drehrichtungsunabhängig)
- Gasgeschmiert
Vorteile
- Berührungsfrei laufend
- Face-to-face
- Cartridgeeinheit
- Öffnet nicht bei Sperrdruckausfall
- Selbstschließend bei Druckumkehr
- Kein Eintrag von Reibungswärme aus den Gleitflächen in das Produkt
Einsatzbereich
Wellendurchmesser: d1 = 30 ... 75 mm (1,125" ... 2,625")
(Andere Maße bitte anfragen)
Produktdruck:
p1 = max. 22 bar (319 PSI)
(Abhängig von Wellendurchmesser und Gleitwerkstoffen)
Sperrdruck: p3 = max. 25 bar (362 PSI)
Differenzdruck: Δp= min. 3 bar (44 PSI)
Temperatur:
t = -20 °C ... +170 °C (-4 °F ... +338 °F)
(Abhängig von der Beständigkeit der O-Ringe)
Gleitgeschwindigkeit: vg = 16 m/s (52 ft/s),
in Spezialausführung max. 25 m/s (82 ft/s)
Axialbewegung ±0,2 mm
Werkstoffe
Gleitringe: Kohlegrafit (A)
Gegenring: Siliziumkarbid (Q1, Q2)
Nebendichtungen:
FKM (V), EPDM (E), FFKM (K)
Federn: Hastelloy® C-4 (M)
Metallische Teile:
CrNiMo-Stahl (G), Hastelloy® C-4 (M)
Empfohlene Anwendungen
- Gase und Flüssigkeiten
- Medien, die hohe Reinheit erfordern
- Umweltschädigende Medien
- Chemische Industrie
- Raffinerietechnik
- Gebläse
- Ventilatoren
- Pumpen
