EM300

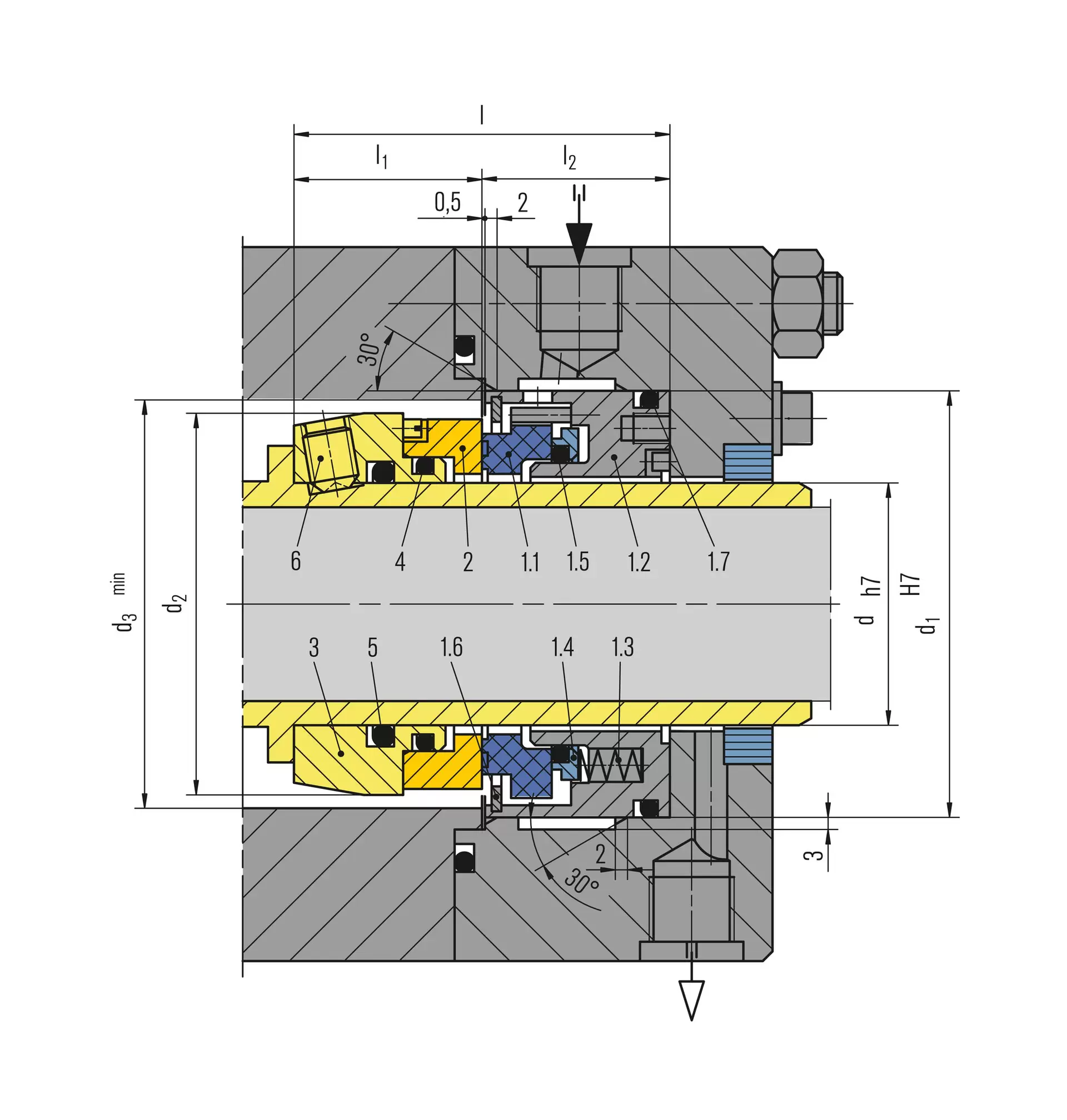

Zum Vergrößern auf das Bild klicken

Pos.	Benennung
1.1	Gleitring
1.2	Adapter
1.3	Feder
1.4	Druckring
1.5	O-Ring
1.6	Sicherungsring
1.7	O-Ring
2	Gegenring
3	Mitnehmer
4	O-Ring
5	O-Ring
6	Gewindestift

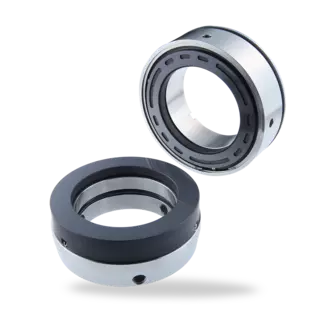

EM300

PDF Datenblatt

Merkmale

Entlastet
Drehrichtungsunabhängig
Stationäre Gruppenbefederung
API682 arrangement 2 containment seal

Vorteile

Trockenlaufende Sekundärdichtung
Verhindert gefährliche Emissionen
Einsatz als Sekundärdichtung bei Tandemanordnung mit flüssigkeitsgeschmierter produktseitiger Dichtung

Einsatzbereich

Druck: p = 2 bar (29 PSI) normaler Betrieb, max. 60 bar (870 PSI)
Temperatur:
t = -20 °C ... +200 °C (-4 °F ... +392 °F)
Gleitgeschwindigkeit: vg = 25 m/s (82 ft/s)

Standards und Freigaben

API 682 / ISO 21049

Empfohlene Anwendungen

Chemische Industrie
Raffinerietechnik

Produktvarianten

https://media-assets.eagleburgmann.com/image/108134910297/image_17lrk16e2p6rde10qib6l0bl33/-FWEBP

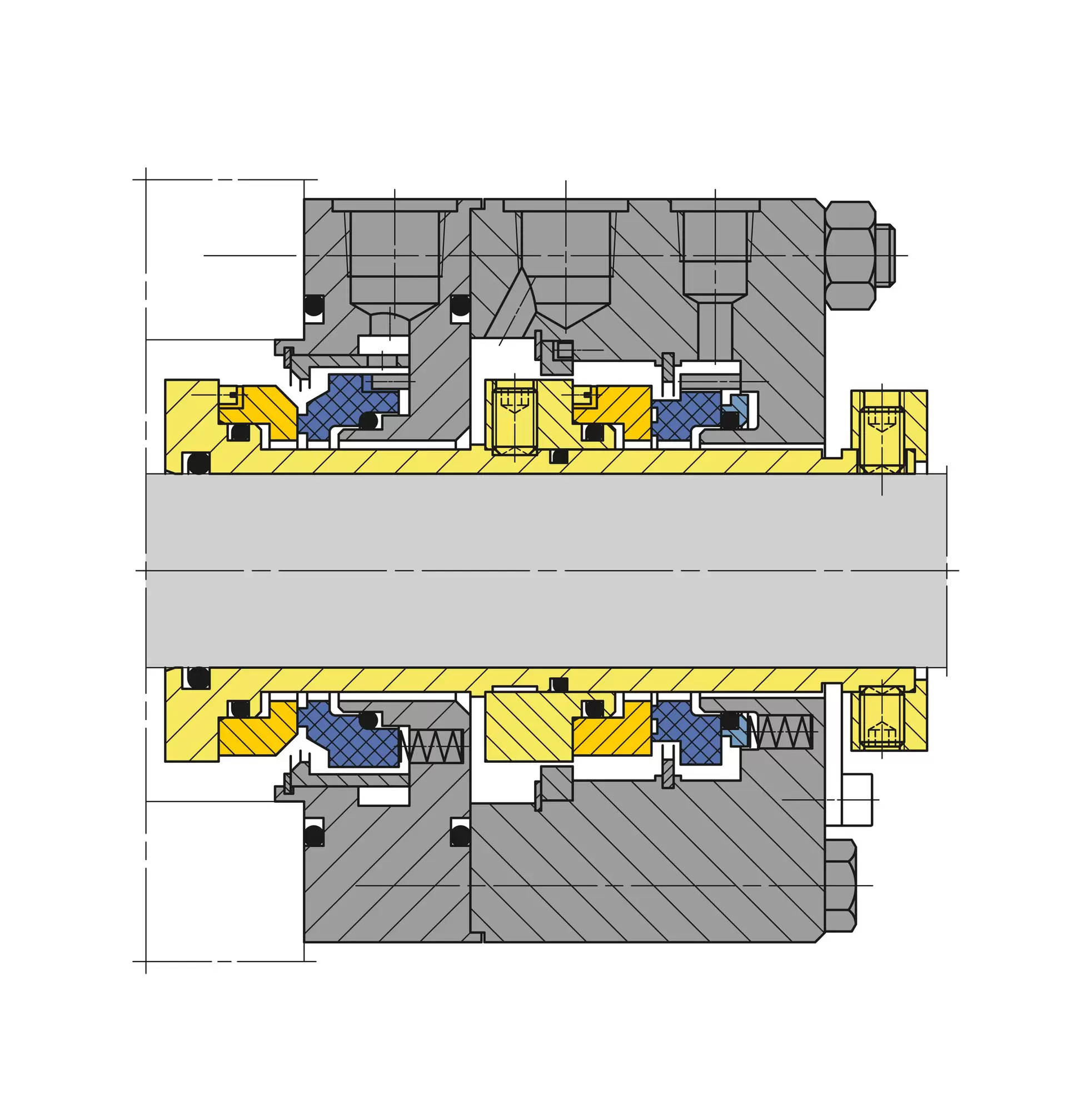

Konfigurationsbeispiel
gemäß API 682 (2CW-CS)

Ähnliche Produkte

CGSH-K

Für abgesetzte Wellen
Befederung rotierend
Einzel- oder Doppeldichtung möglich
Entlastet
Standardausführung mit U-Nuten, V-Nuten optional (drehrichtungsabhängig)
Gasgeschmiert
Öffnet nicht bei Sperrdruckausfall, selbstschließend bei Druckumkehr

GSO-DN

Gegenring rotierend
Befederung stationär
Doppeldichtung
Entlastet
Standardausführung mit V-Nuten, U-Nuten optional (drehrichtungsunabhängig)
Gasgeschmiert

HRGS-D

Doppeldichtung
Entlastet
Standardausführung mit U-Nuten (drehrichtungsunabhängig)
Gasgeschmiert

Zurück zur Übersicht

d _max.	d₁	d₂	d₃	l	l₁	l₂
20	50	40	46	56	27	29
25	54	46	52	56	27	29
30	60	51	57	56	27	29
35	64	56	62	56	27	29
40	72	63	69	62	31	31
45	76	68	74	62	31	31
50	85	76	82	66	33	33
55	90	82	88	66	33	33
60	100	90	96	66	33	33
65	105	93	99	66	33	33
70	110	99	105	66	33	33
75	115	104	110	66	33	33
80	120	111	117	68	35	33
85	127	117	123	68	35	33
90	132	120	126	68	35	33
95	140	129	135	68	35	33
100	145	132	138	68	35	33

Maße in Millimeter
