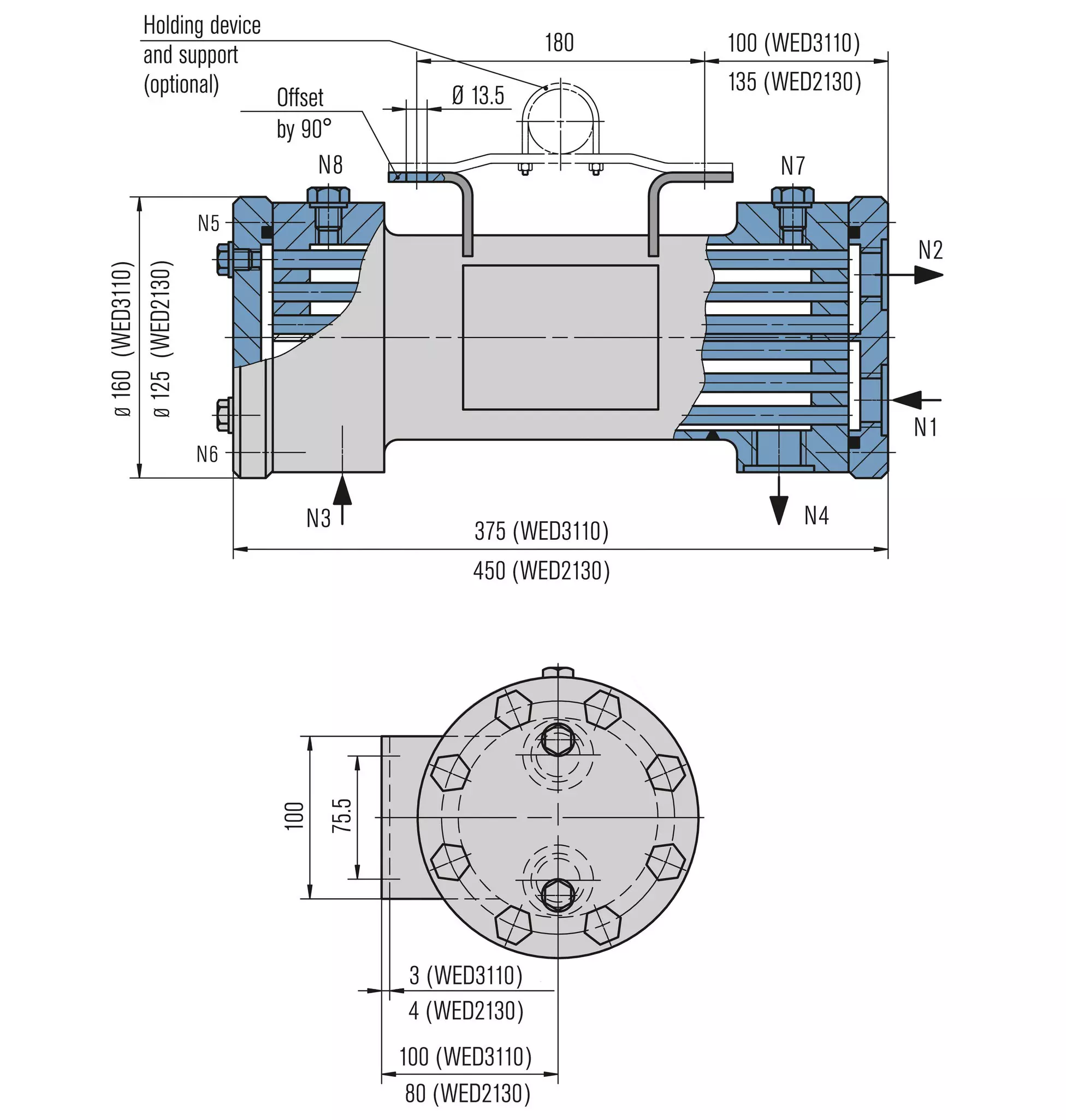

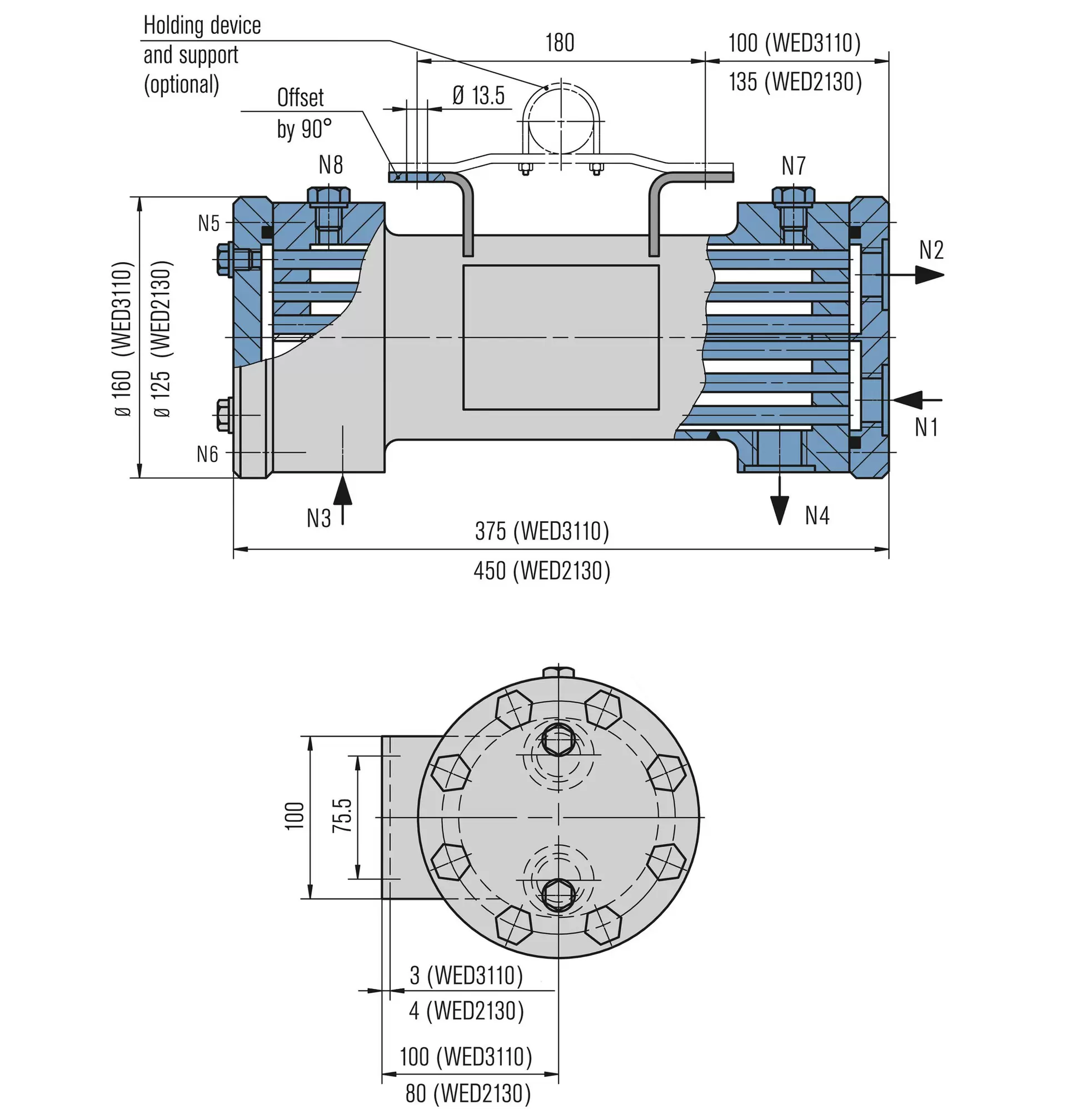

Zum Vergrößern auf das Bild klicken
| Anschlüsse | **** |
|---|---|
| N2 | Kühlwasser AUS |
| N1 | Kühlwasser EIN |
| N4 | Sperrmedium AUS |
| N3 | Sperrmedium EIN |
| N7/N8 | Entlüftung Sperrkreislauf |
| N5 | Entlüftung Kühlkreislauf |
| N6 | Entleerung Kühlwasser |

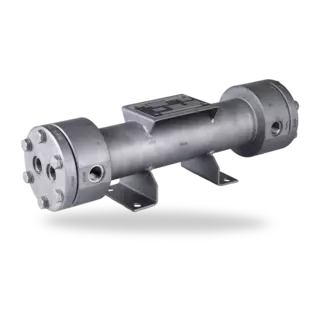

WED
Merkmale
Wärmetauscher der WED Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die WED Wärmetauscher sind hierbei als Rohrbündelwärmetauscher mit integrierten Umlenkblechen konzipiert, das Sperrmedium wird dabei durch den Mantel geführt, das Kühlmedium durch die Rohre.
Zirkulation in Anlehnung an API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41
Vorteile
- Rohrbündelwärmetauscherdesign mit integrierten Umlenkblechen: Extrem effiziente Kühlung bei gleichzeitig sehr kompakten Abmessungen
- Kühlleistung bis zu 36 kW
- Universeller Einsatz: Mediumsberührte Teile aus 1.4571
- Vertikal oder horizontale Aufstellung möglich
- Teilbare Ausführung: Einfache Reinigung des Wärmetauschers
Standards und Freigaben
- PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
- ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerietechnik
- Kraftwerkstechnik
Hinweis
Reinigung:
Kühlwasserseite: Mechanische Reinigung nach Abnehmen des Deckels.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.
Produktvarianten
| **** | WED2 | WED3 |
|---|---|---|
| Kühler-Design | Rohrbündel | Rohrbündel |
| Konformität | ||
| Auslegungsvorschrift | ASME VIII, Div. 1 oder PED2014/68/EU | ASME VIII, Div. 1 oder PED2014/68/EU |
| Gewicht (leer) | 14 kg | 31 kg |
| Prozessfluid | ||
| Prozessanschlüsse1) | G 1/2" (innen) | G 3/4" (innen) |
| Design-Druck1) | 130 bar (g) | 110 bar (g) |
| Design-Temperatur1) | 150 °C | 150 °C |
| Werkstoff (metallische Teile)1) | 316L/1.4404 oder ähnlich | 316L/1.4404 oder ähnlich |
| Kühlwasser | ||
| Prozessanschlüsse1) | G 1/2" (innen) | G 3/4" (innen) |
| Anschluss Entleerung / Entlüftung1) | G 1/4" (innen) | G 1/4" (innen) |
| Design-Druck1) | 25 bar (g) | 25 bar (g) |
| Design-Temperatur1) | 150 °C | 150 °C |
| Werkstoff (metallische Teile)1) | 316L/1.4404 oder ähnlich | 316L/1.4404 oder ähnlich |
| Kühlleistung abhängig vom Prozessfluid | (low flow2) / high flow3)) | (low flow2) / high flow3)) |
| Wasser | 6,9 kW / 10,8 kW | |
| Öl ISO VG10 | 3,0 kW / 4,3 kW |
1) weitere Ausführungen auf Anfrage (z.B. Einsatzbedingungen, Flanschanschluss 1500 lbs, Werkstoff Duplex, etc.)
2) Low flow: 8 l/min (Process Fluid), 10 l/min (Cooling Water), T = 40K (hot-cold)
3) High flow: 15 l/min (Process Fluid), 20 l/min (Cooling Water), T = 40K (hot-cold)
Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.
