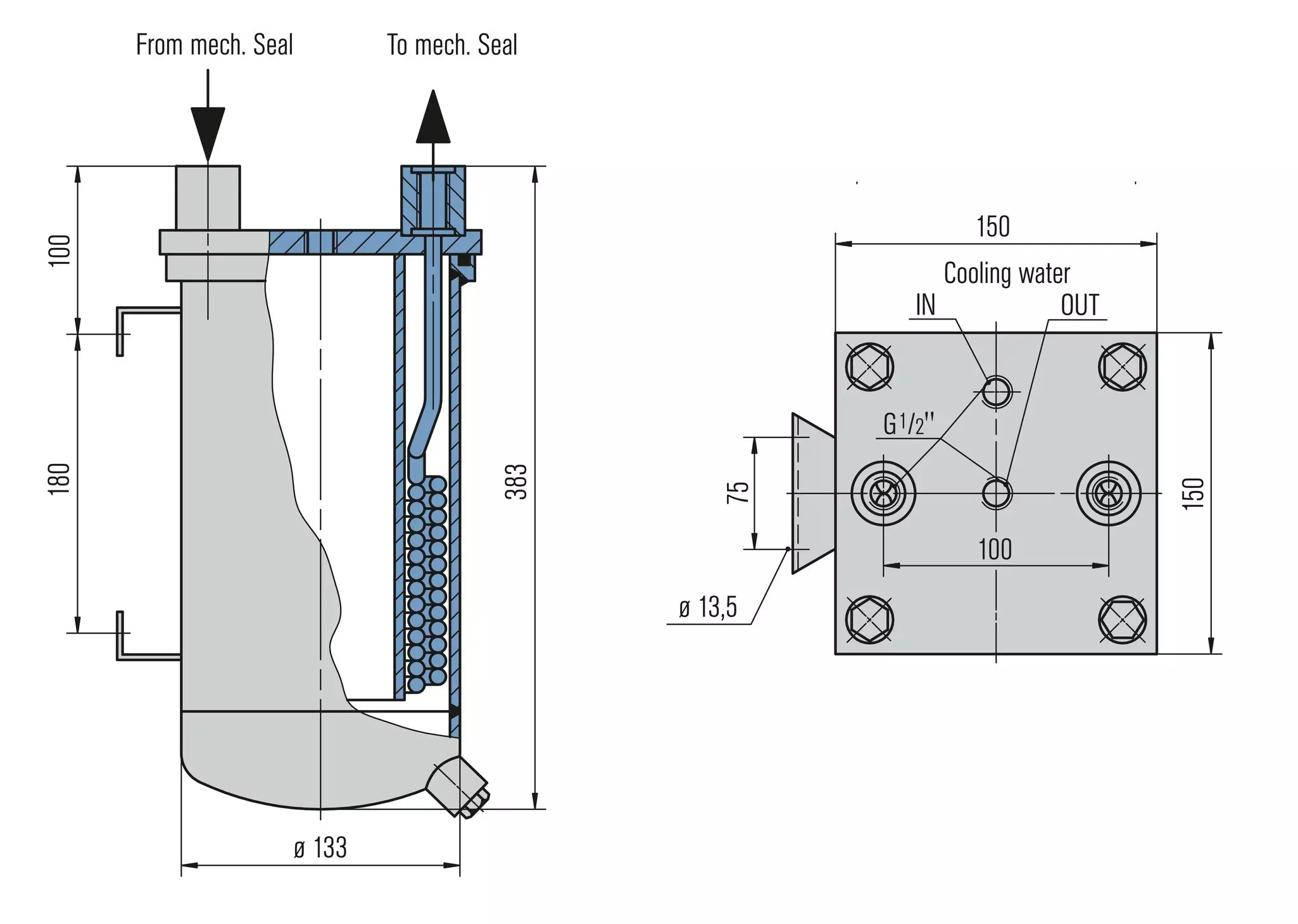

Zum Vergrößern auf das Bild klicken
WDK
Merkmale
Die WDK5120 Wärmetauscher werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Der Wärmetauscher ist mit einer gewickelten Doppelwendel ausgeführt, die um das Führungsrohr positioniert ist. Das Sperrmedium wird in den Rohren geführt, das Kühlmedium um die Rohre.
Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41
Vorteile
- Leistungsstarke Kühlung: Gewickelte Doppelwendel um ein Führungsrohr
- Kühlleistung bis zu 10,5 kW
- Exzellentes Preis/Leistungs-Verhältnis
- Teilbare Ausführung: Gewährleistet die optimale Reinigung der Kühlwasserseite
- Universeller Einsatzbereich: Sperrmediumsberührte Teile aus 1.4571
Standards und Freigaben
- PED 2014/68/EU, Art. 4, Abs. 3 (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie, ohne CE-Zeichen)
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Kraftwerkstechnik
- Raffinerietechnik
- Öl- und Gasindustrie
Hinweis
Reinigung:
Kühlwasserseite: Nach abnehmen des Gehäuses kann der Bereich um die Rohre mechanisch gereinigt werden.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.
Produktvarianten
| **** | WDK5 |
|---|---|
| Kühler-Design | Rohrwendel, zerlegbar |
| Konformität | |
| Auslegungsvorschrift | PED2014/68/EU |
| Gewicht (leer) | 10 kg |
| Prozessfluid | |
| Prozessanschlüsse1) | G 1/2" (innen) |
| Design-Druck1) | 120 bar (g) |
| Design-Temperatur1) | 150 °C |
| Werkstoff (metallische Teile)1) | 1.4571 |
| Kühlwasser | |
| Prozessanschlüsse1) | G 1/2" (innen) |
| Anschluss Entleerung / Entlüftung1) | G 1/4" (innen) |
| Design-Druck1) | 16 bar (g) |
| Design-Temperatur1) | 95 °C |
| Werkstoff (metallische Teile)1) | P235/265GH |
| Kühlleistung abhängig vom Prozessfluid | (low flow2) / high flow3)) |
| Wasser | 6,5 kW / 9,5 kW |
| Öl ISO VG10 | 3,3 kW / 5,0 kW |
1) weitere Ausführungen auf Anfrage (z.B. Einsatzbedingungen, Flanschanschluss 1500 lbs, Werkstoff Duplex, etc.)
2) Low flow: 8 l/min (Process Fluid), 10 l/min (Cooling Water), T = 40K (hot-cold)
3) High flow: 15 l/min (Process Fluid), 20 l/min (Cooling Water), T = 40K (hot-cold)
Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.
