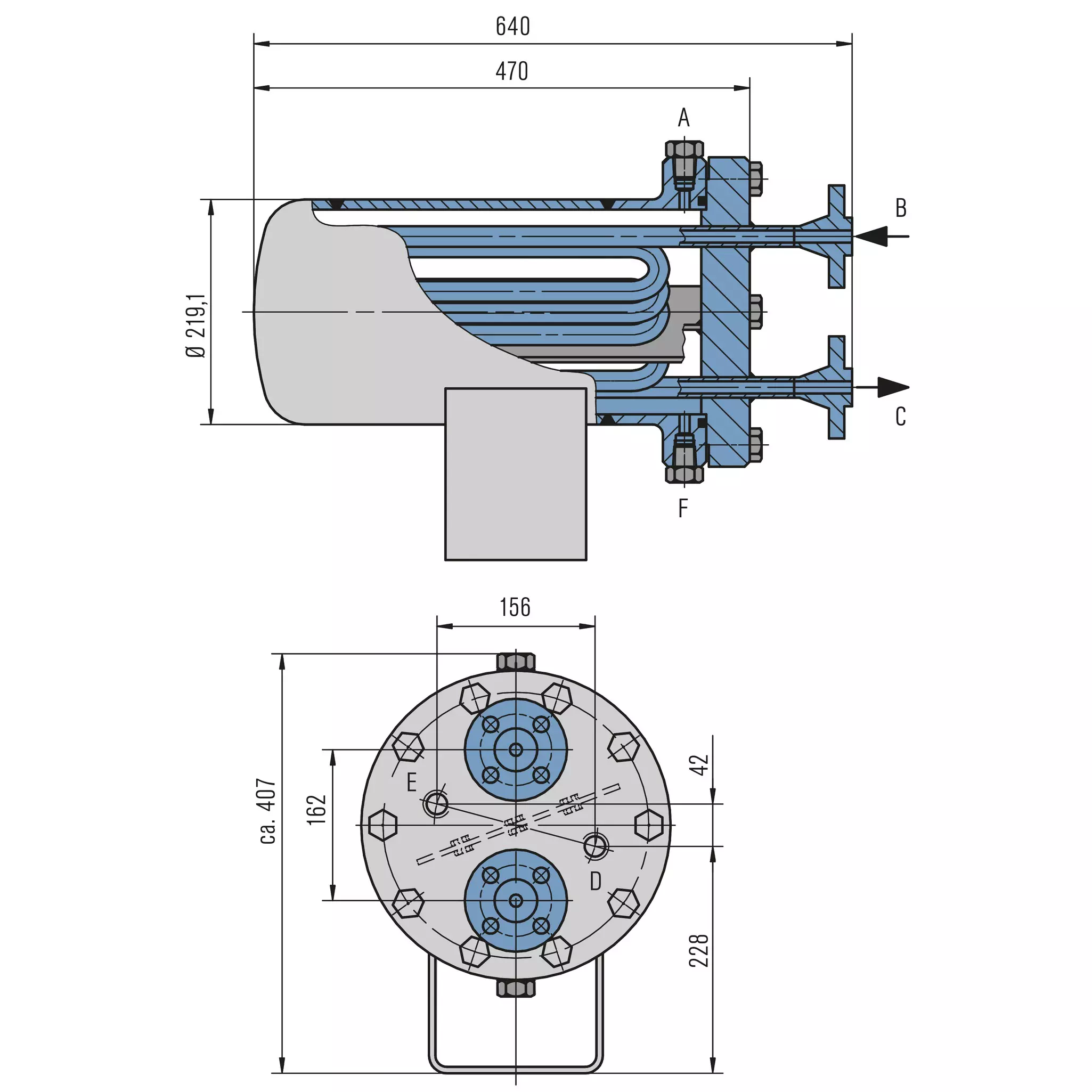

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| A | Entlüftung Kühlkreislauf |
| B | Sperrmedium EIN |
| C | Sperrmedium AUS |
| D | Kühlwasser EIN |
| E | Kühlwasser AUS |
| F | Entleerung Kühlkreislauf |

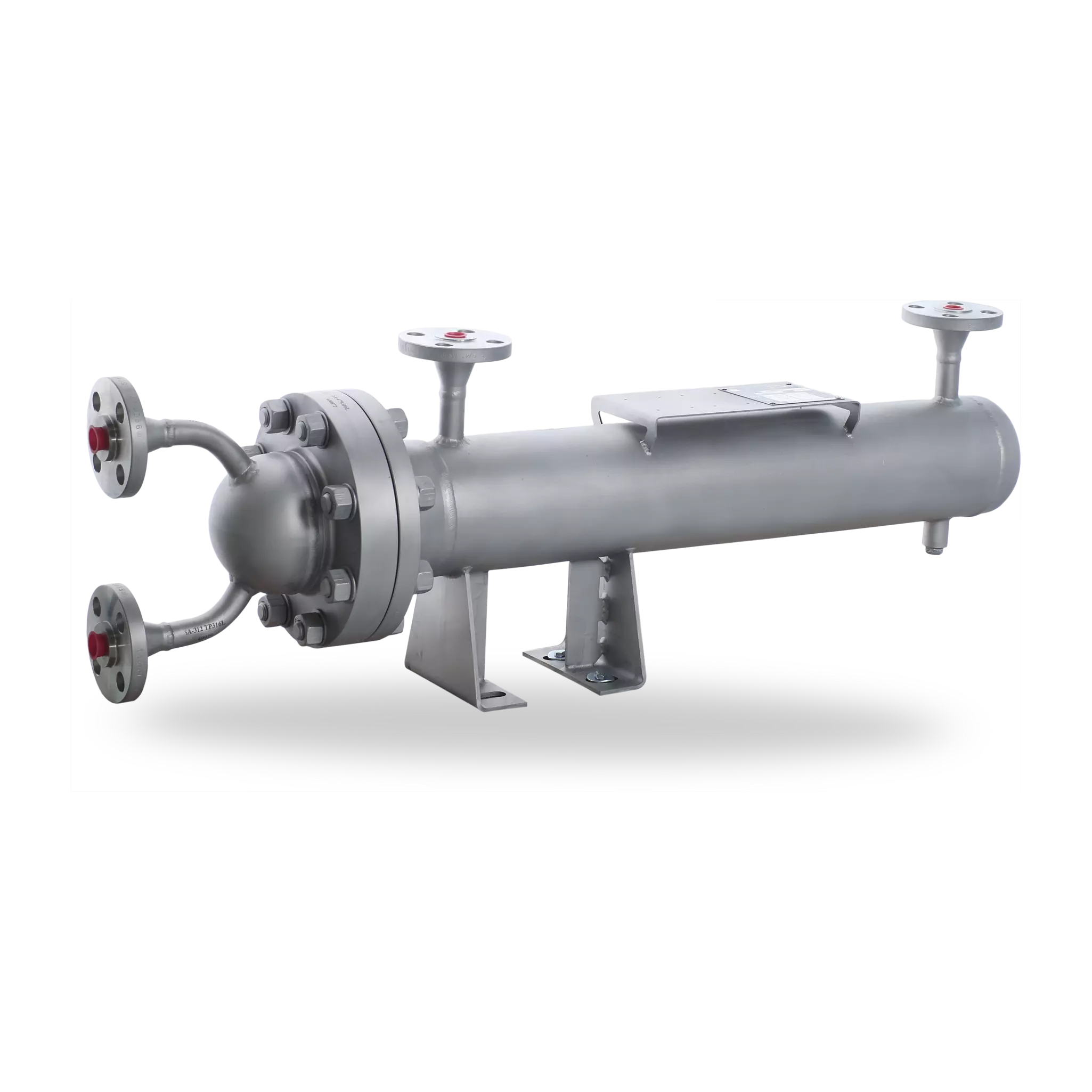

WE6
Merkmale
Wärmetauscher der WE6 Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Sie entsprechen den API 682 Anforderungen, wobei das Sperrmedium durch das Rohr geführt wird, das Kühlmedium durch den Mantel.
Zur einfachen Entleerung bzw. Entlüftung der Kühlwasserseite mit Kugelhähnen lieferbar. Die WE6 sind mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombinierbar.
Zirkulation nach API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41 Plan 21, Plan 22, Plan 23, Plan 41
Vorteile
- Die Einsatzgrenzen bedienen eine Vielzahl anspruchsvoller Einsatzbedingungen und sind über die Wahl der Druckstufe der Flansche anpassbar. Temperaturgrenze Rohrseite: bis zu 425 °C (797 °).
- Teilbare Ausführung: Gewährleistet die optimale und einfache mechanische Reinigung der Rohre
- Kühlwasser- sowie Prozessseite komplett entlüft- und entleerbar
- Edelstahl 1.4401/1.4404: Hohe Beständigkeit gegen korrosive Medien
Standards und Freigaben
- PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
- ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerietechnik
Hinweis
Reinigung:
Kühlwasserseite: Nach abnehmen des Gehäuses kann der Bereich um die Rohre mechanisch gereinigt werden.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.
Produktvarianten
| **** | WEF6 | WE6 |
|---|---|---|
| Kühler-Design | Rohr in Rohr (koaxial) | Rohrwendel, zerlegbar |
| Konformität | API 682 | API 682 |
| Auslegungsvorschrift | ASME VIII, Div. 1 oder PED2014/68/EU | ASME VIII, Div. 1 oder PED2014/68/EU |
| Gewicht (leer) | 28 kg | 70 kg |
| Prozessfluid | ||
| Prozessanschlüsse1) | Flansch 3/4", 600 lbs | Flansch 3/4", 600 lbs |
| Design-Druck1) | 76 bar (g) | 76 bar (g) |
| Design-Temperatur1) | 150 °C | 150 °C |
| Werkstoff (metallische Teile)1) | 316/316L / 1.4401/1.4404 | 316/316L / 1.4401/1.4404 |
| Kühlwasser | ||
| Prozessanschlüsse1) | 3/4" NPT (f)Flansch 3/4'', 300 lbs | 3/4" NPT (f)Flansch 3/4'', 150 lbs |
| Anschluss Entleerung / Entlüftung1) | 1/2" NPT (innen) | |
| Design-Druck1) | 25 bar (g) | 14 bar (g) |
| Design-Temperatur1) | 150 °C | 150 °C |
| Werkstoff (metallische Teile)1) | 316/316L / 1.4401/1.4404 | 316/316L / 1.4401/1.4404 |
| Kühlleistung abhängig vom Prozessfluid | (low flow2) / high flow3)) | (low flow2) / high flow3)) |
| Wasser | 8,2 kW / 12,4 kW | 7,1 kW / 10,8 kW |
| Öl ISO VG10 | 2,7 kW / 4,1 kW | 2,1 kW / 3,2 kW |
¹⁾ further versions available upon request (e.g. operating conditions, flange connection 1500 lbs, duplex material, etc.)
²) Low Flow: 8 l/min (process fluid), 10 l/min (cooling water), ΔT = 40 K (hot–cold)
³) High Flow: 15 l/min (process fluid), 20 l/min (cooling water), ΔT = 40 K (hot–cold)
The cooling performance depends on the available fluids, their temperatures and flow rates. Please contact EagleBurgmann for professionally selecting the correct heat exchanger.
