Zum Vergrößern auf das Bild klicken

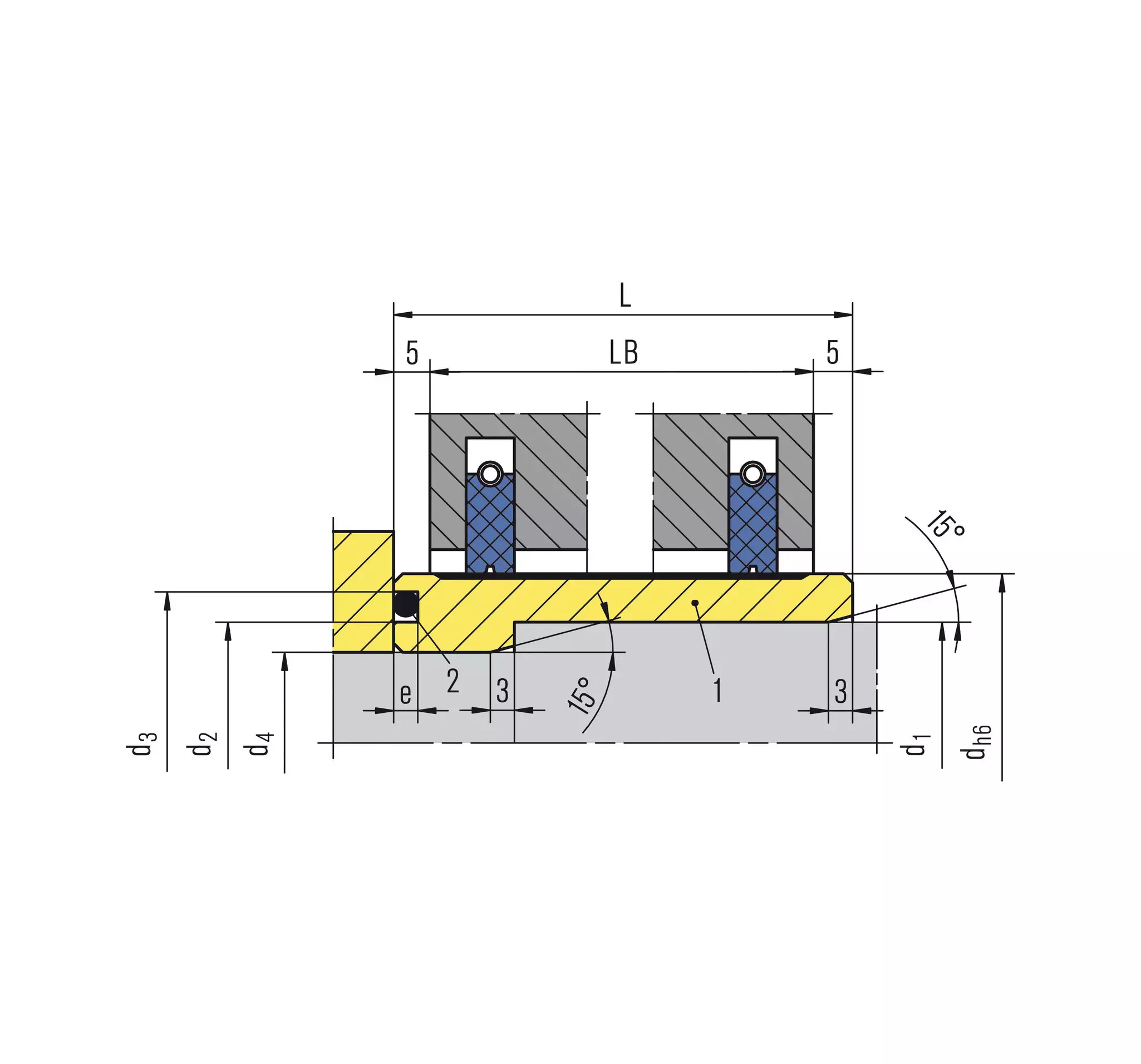

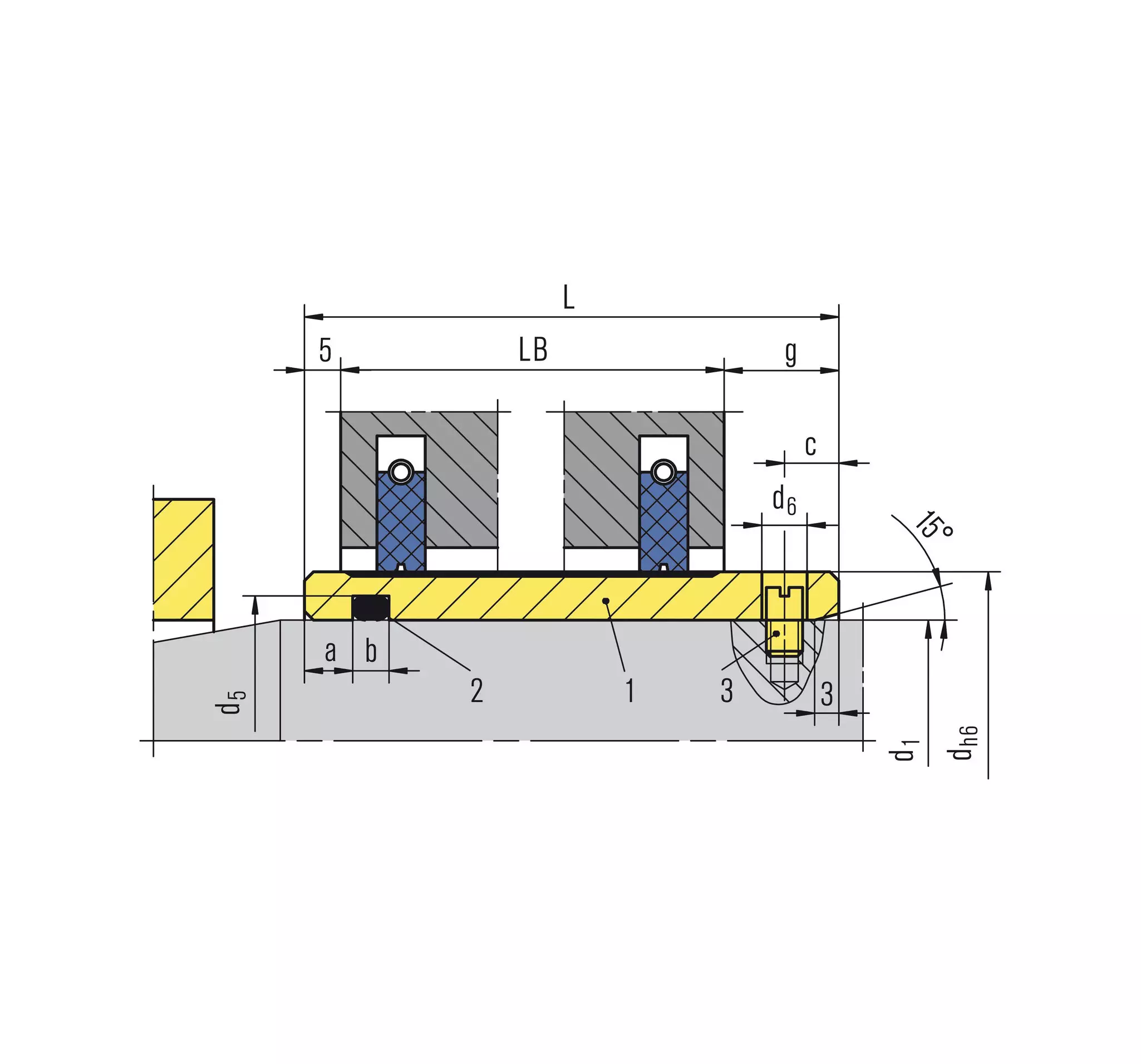

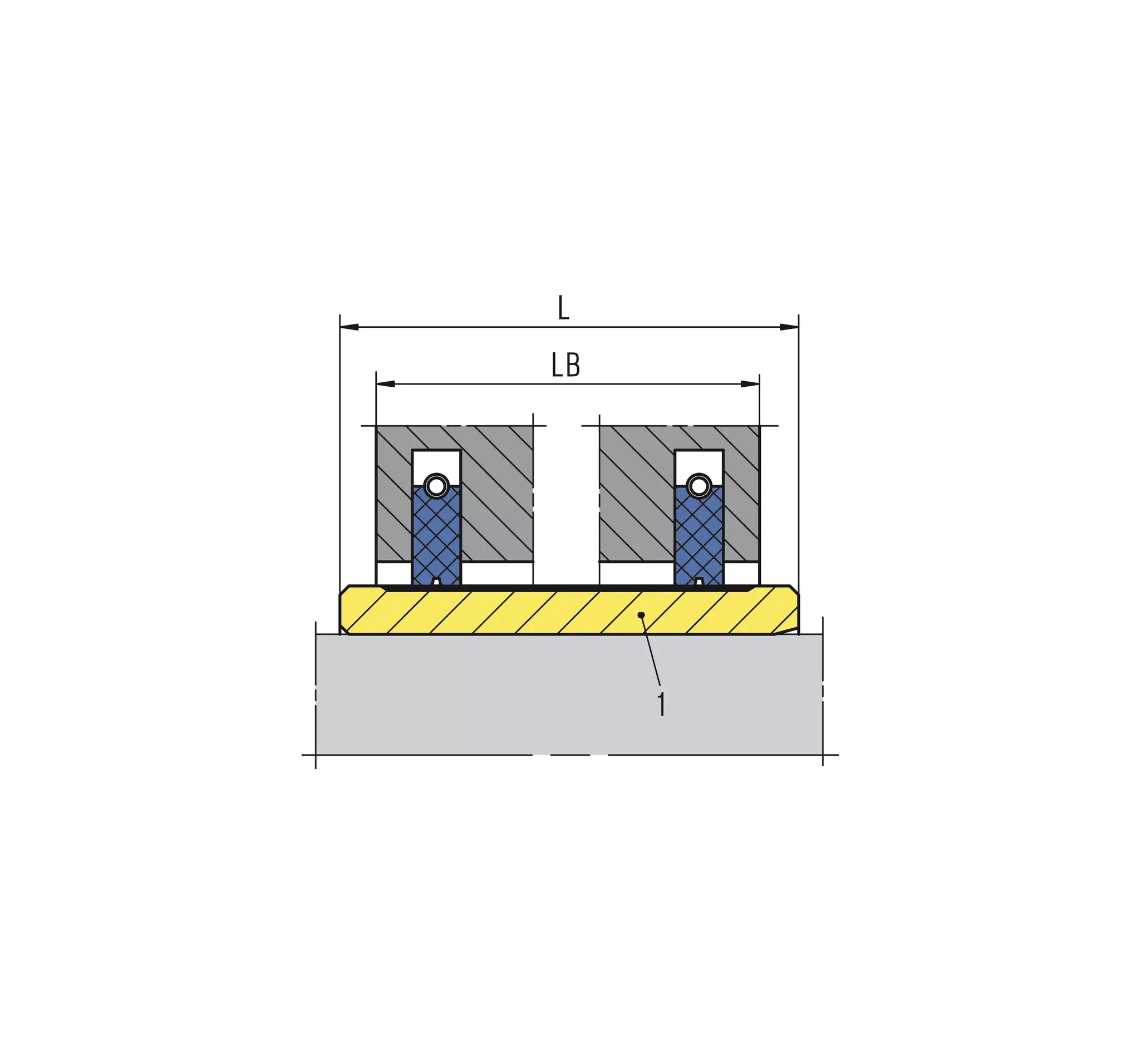

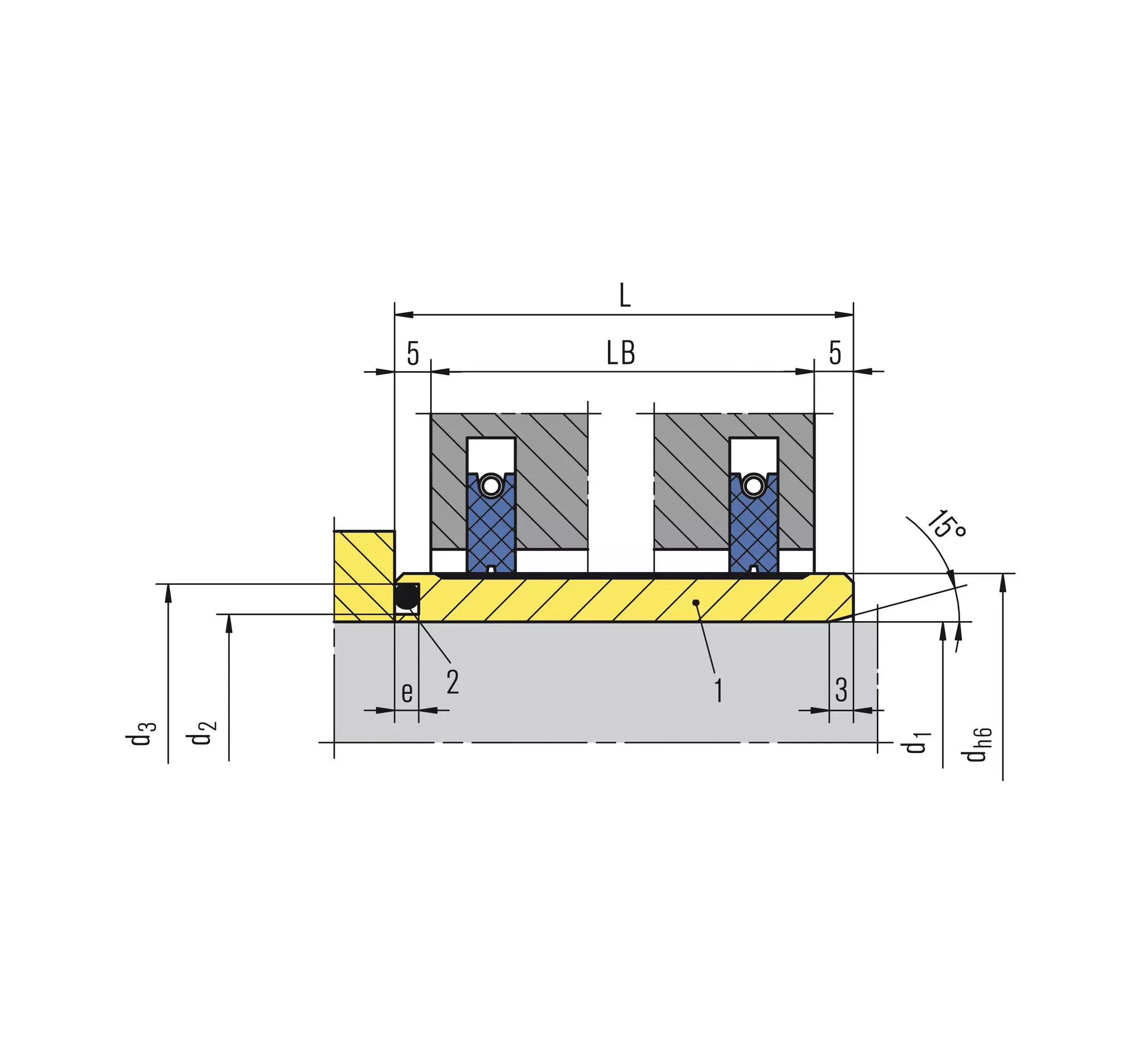

| Pos. | Benennung |
|---|---|
| 1 | Wellenhülse |
| 2 | O-Ring |
| 3 | Gewindestift |
Espey WDB200
Merkmale
- Drehmomentübertragung je nach Anwendungsfall mit Schaftschraube oder in Schrumpfausführung
- Metallische Beschichtung (FMP 84) vorwiegend bei nicht stark oxidierenden/reduzierenden Anwendungen
- Keramische Beschichtung (EMP 98) bei stark oxidierenden/reduzierenden Anwendungen

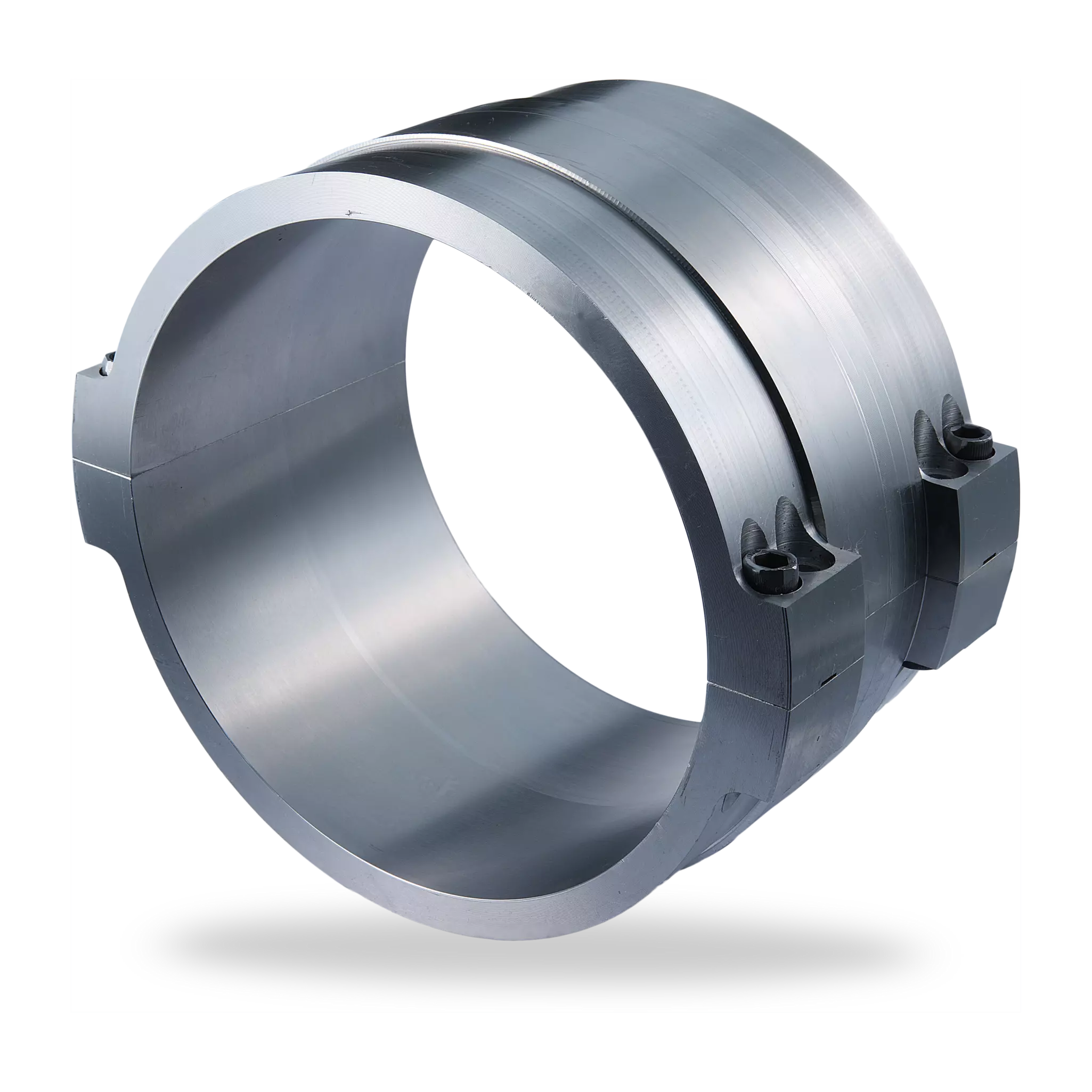

- Ausführung ein- oder zweiteilig
Vorteile
- Einfache Montage und Demontage der geteilten Ausführung
- Hohe Betriebssicherheit
- Hohe Standzeit
- Wartungsfreundlich
Einsatzbereich
FMP 84 (metallische Beschichtung)
Allgemeine Bezeichnung: Chromkarbid
Beschichtungsverfahren: Hyperschall-Flammspritztechnik (kein Einfluss auf das Gefüge des Grundwerkstoffs)
Schrumpfeignung: sehr gut
Wellendurchmesser:
d = 45 ... 340 mm (1.77" … 13.39“)
Betriebstemperatur:
t = max. 1.000 °C (1.832 °F)
Umfangsgeschwindigkeit:
vu = max. 240 m/s (787 ft/s)
Härte: >65 HRC
EMP 98 (keramische Beschichtung)
Allgemeine Bezeichnung: Chromoxid (Keramik)
Beschichtungsverfahren: Hyperschall-Flammspritztechnik (kein Einfluss auf das Gefüge des Grundwerkstoffs)
Schrumpfeignung: mit Einschränkungen
Wellendurchmesser:
d = 45 ... 340 mm (1.77" … 13.39“)
Betriebstemperatur: t = max. 600 °C (1.112 °F)
Umfangsgeschwindigkeit:
vu = max. 150 m/s (492 ft/s)
Härte: >58 HRC
Werkstoffe
1.4021-FMP, 1.4086, 1.4462-FMP, 1.4571-FMP, sonstige
Standards und Freigaben
- DIN 42955
Produktvarianten
Espey WDB210/4
mit Passung Bohrung Wellenhülse / Durchmesser Welle H6/h6 für gering belastete Dichtungen z.B. in langsam laufenden Ventilatoren, Rührwerken oder
Espey WDB213/4
mit Passung Bohrung Hülse / Durchmesser Welle M5/h6 für hoch belastete Dichtungen z.B. in Turboventilatoren, -verdichtern, Turbinen
Espey WDB211/4
mit Passung Bohrung Wellenhülse / Durchmesser Welle H6/h6 für gering belastete Dichtungen z.B. in langsam laufenden Ventilatoren, Rührwerken oder
Espey WDB214/4
mit Passung Bohrung Hülse / Durchmesser Welle M5/h6 für hoch belastete Dichtungen z.B. in Turboventilatoren, -verdichtern, Turbinen
Espey WDB212/4
mit Passung Bohrung Wellenhülse / Durchmesser Welle H6/h6 für gering belastete Dichtungen z.B. in langsam laufenden Ventilatoren, Rührwerken oder
Espey WDB215/4
mit Passung Bohrung Hülse / Durchmesser Welle M5/h6 für hoch belastete Dichtungen z.B. in Turboventilatoren, -verdichtern, Turbinen
Espey WDB216/4
mit Passung Bohrung Wellenhülse / Durchmesser Welle entsprechend Betriebsbedingungen und Kundenspezifikation z.B. für Hochdruck-Turboventilatoren, -verdichter, -turbinen
