Zum Vergrößern auf das Bild klicken

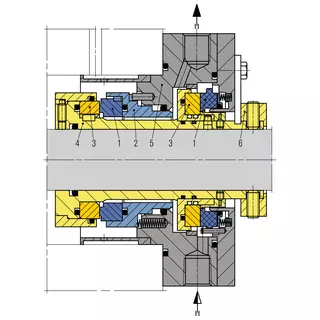

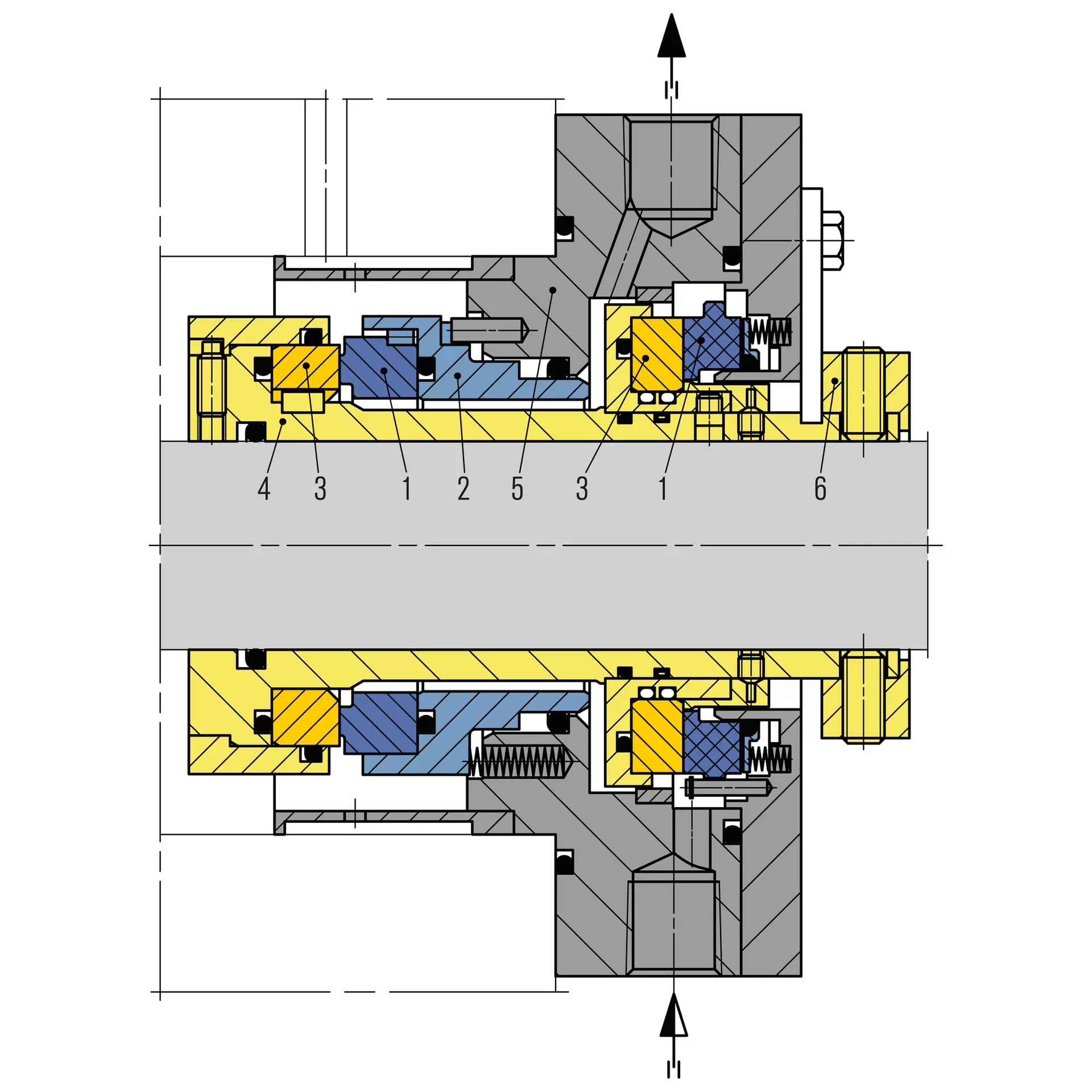

| Pos. | Benennung |
|---|---|
| 1 | Gleitring |
| 2 | Gleitringträger |
| 3 | Gegenring |
| 4 | Wellenhülse |
| 5 | Gehäuse |
| 6 | Stellring |

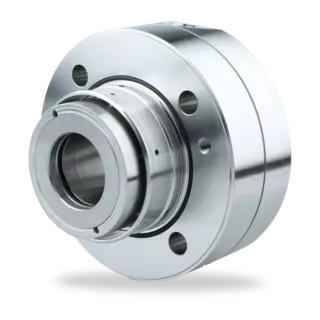

SHI300
Merkmale
- Robustes Dichtungsdesign - geeignet für anspruchsvolle Anwendungen mit leichtflüchtigen Kohlenwasserstoffen
- Kompakte Cartridgeausführung für kleine Einbauräume
- Drucklose Einzeldichtung mit einer berührungslos laufenden Hochdruck-Sicherheitsdichtung (Containment Seal)
- Stationär befederte Einheit
- Primärdichtung mit massiven, entlasteten Gleitringen mit hoher Wärmeleitfähigkeit
- Multipoint-Injection für Spülflüssigkeit optional
- Schmiernuten und/oder DiamondFace® Technologie optional
Vorteile
Operational Excellence
- Hochleistungsdichtung für Pipelinebetrieb mit Single- oder Multifluid-Gemisch, verschiedenen Drücken und Rotationsgeschwindigkeiten
- Geringe Wärmeentwicklung, folglich minimaler Wärmeanstieg in den Gleitringen

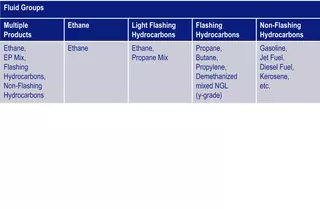

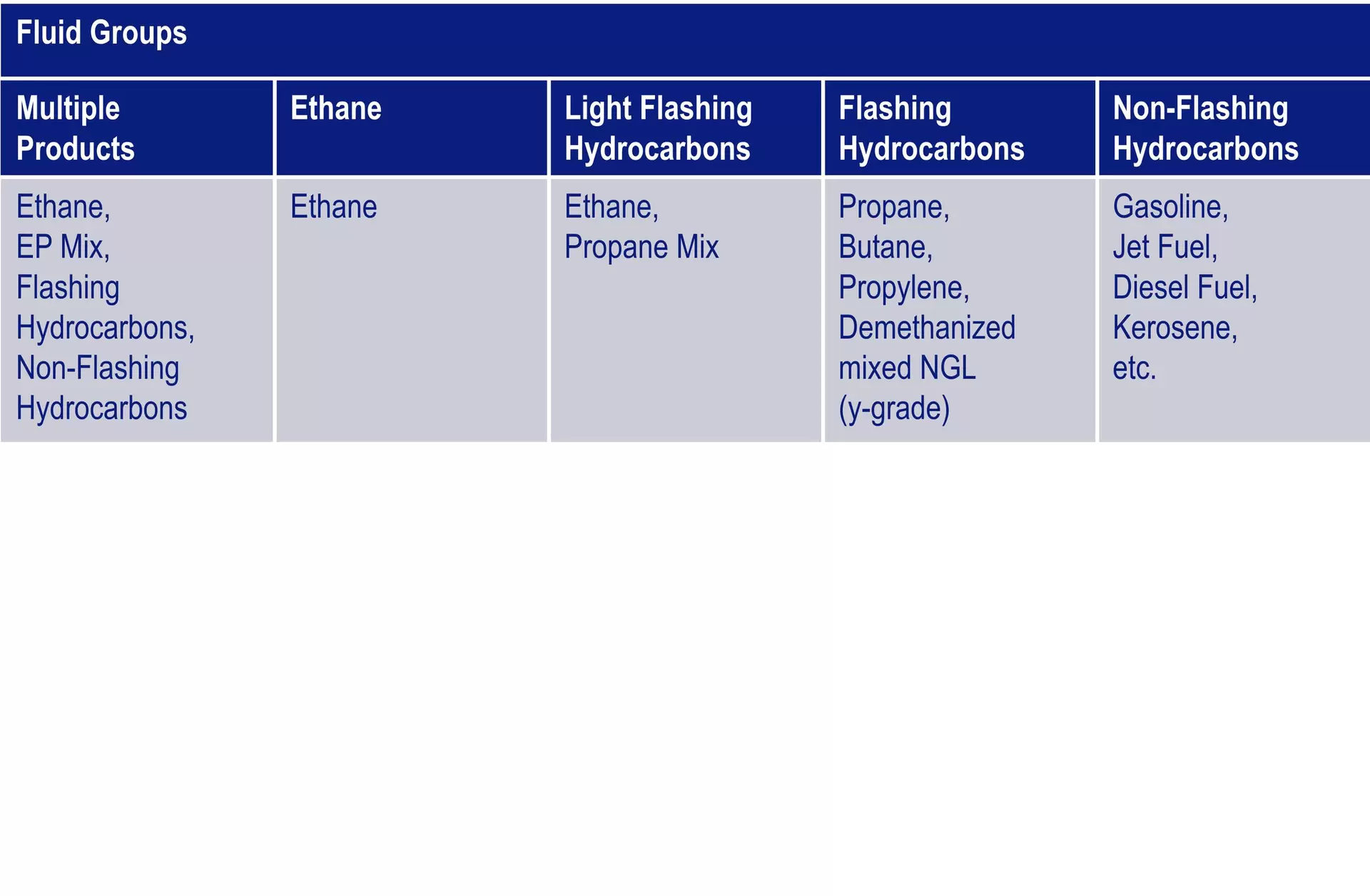

- Geeignet für entzündliche und nicht entzündliche leichtflüchtige Kohlenwasserstoffe, auch bei niedrigem Dampfdruck des Mediums
- Gleitringe mit sanfter Drehmomentübertragung
- Gleitringe geschützt mit Metallmanschetten, dadurch kein Zerbrechen im Notfall
- Unempfindlich bei Wellenbewegungen durch stationäre Befederung, etwa bei Abweichungen zwischen Pumpengehäuse und Pumpenwelle
- Die Sicherheitsdichtung (Containment seal) ist ausgelegt für die volle dynamische Druckbelastung der Primärdichtung, und bietet daher ein hohes Maß an Sicherheit
- Feststoffbeständige Gleitwerkstoffe
Technical Excellence
- Montagefreundliches Cartridge-Design
- FEA & CFD optimierte und getestete Gleitflächen
- Passend auch für ältere Pumpen mit kleinen Dichtungs- oder Einbauräumen
- Hoher Standardisierungsgrad ermöglicht schnelle Lieferung und einfache Lagerhaltung
Sustainability Excellence
- Zero-Emission-Design für nachhaltigen Umweltschutz in Kombination mit Plan 75 oder 76
- Minimierte Reibung und Energieaufnahme
Einsatzbereich
Wellendurchmesser:
d1* = 50 ... 150 mm (1,97" ... 5,91")
Druck: p1 = 100 bar (1.450 PSI),
Statisch: bis 150 bar (2.175 PSI),
Dynamisch: bis 100 bar (1.450 PSI)
Temperatur: t = -20 ... +100 °C (-4 ... +212 °F)
Gleitgeschwindigkeit: vg = 50 m/s (164 ft/s)
Axialbewegung: ±1 mm
* Weitere Größen auf Anfrage
Werkstoffe
Gleitring:
Kohle siliziumimprägniert (Q3), DiamondFace®
Gegenring:
Siliziumkarbid (Q2), DiamondFace®
Nebendichtungen:
FKM (V), FFKM (K)
Federn: Hastelloy® C-4 (M)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1), Super Duplex (G4), Titan (T2), Hastelloy® C-4 (M)
Standards und Freigaben
- TA-Luft-konform
Empfohlene Anwendungen
- Pipeline-Systeme
- Tankfarmen / Speicher
- Petrochemische Industrie
- Raffinerietechnik
- Öl- und Gasindustrie
Empfohlene Dichtungsversorgung
API Plan 11
API Plan 12
API Plan 13
API Plan 32
API Plan 72
API Plan 75
API Plan 76
