DF-SA DiamondFace®
Shop-Links für Mobilgeräte

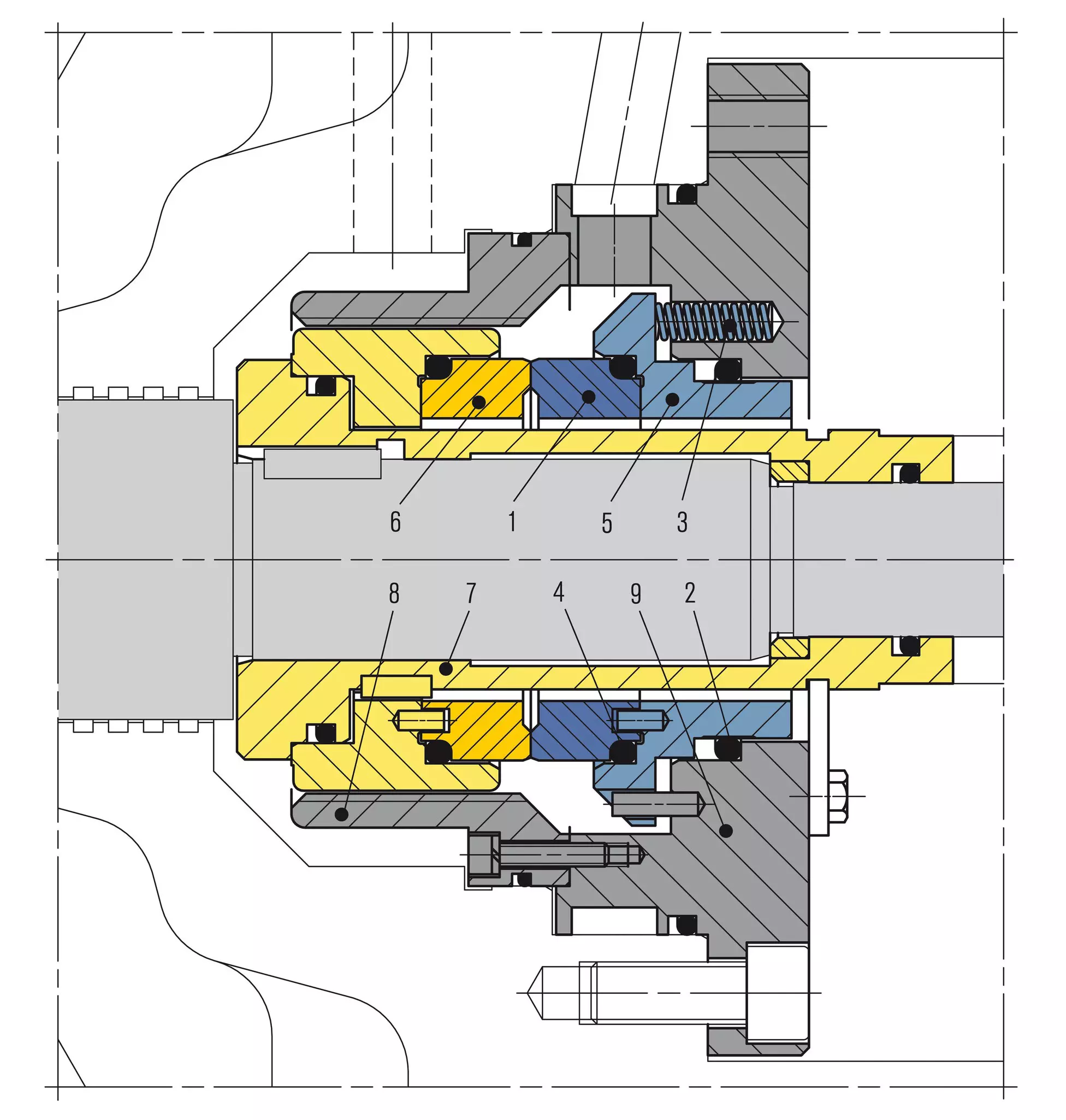

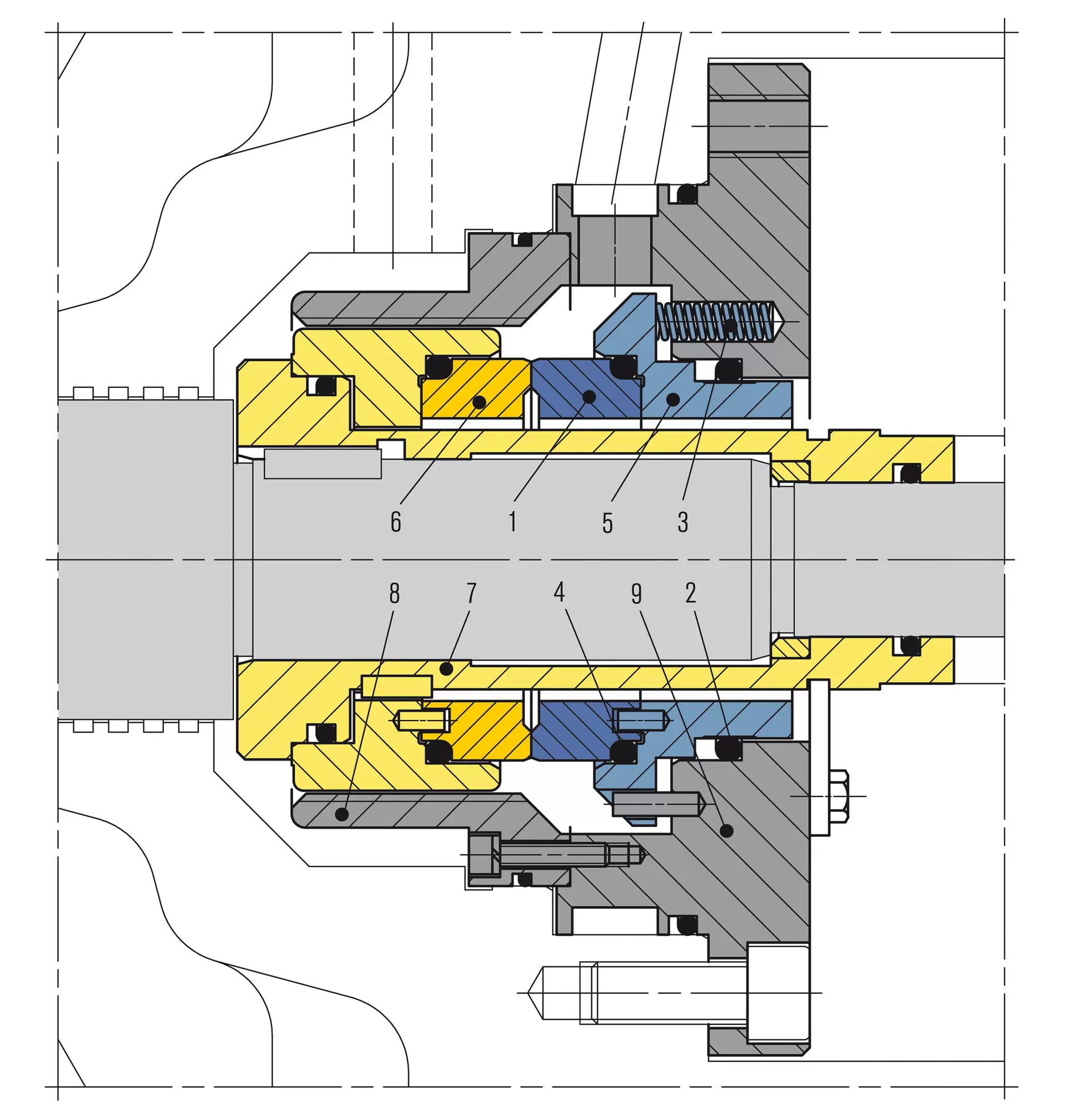

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1 | Gleitring |
| 2 | O-Ring |
| 3 | Feder |
| 4 | O-Ring |
| 5 | Gleitringträger |
| 6 | Gegenring (DiamondFace®-beschichtet) |
| 7 | Wellenhülse |
| 8 | Förderhülse |
| 9 | Deckel |

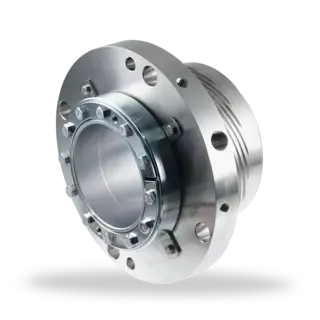

DF-SA DiamondFace®
Merkmale
- Cartridge-Design
- Einzeldichtung
- Entlastet
- Integrierte Pumpeinrichtung
- Stationär befederte Einheit
- Eingelegte Gleitringe
- Rotierender Gegenring
(DiamondFace®-beschichtet)
Vorteile
- Beständig gegen elektrochemische Korrosion.
- Extrem lange Laufzeiten (>40,000 h).
- Kein Dosiersystem, keine Konditionierung des Kühlkreislaufwassers erforderlich.
- Geringe Reibwerte der Diamantbeschichtung, daher reduzierte Leistungsaufnahme.
- Verformungsoptimierte Dichtung für hohe Gleitgeschwindigkeiten und mittlere Drücke.
- Wirtschaftlichkeit durch standardisierte Innenteile.
- Hohe Flexibilität durch Anpassung der Anschlussteile an Pumpeneinbauraum.
- Optimale Wärmeabfuhr durch integrierte Pumpeinrichtung sowie optimiertes Gegenring-/Gleitring-Design.
Einsatzbereich
Wellendurchmesser:
d1* = 120 ... 250 mm (4,72" ... 9,84")
Druck: p1 = 70 bar (1.015 PSI)
Temperatur: t = 300 °C (572 °F)
Gleitgeschwindigkeit: vg = 70 m/s (230 ft/s)
Axialbewegung: ±3 mm
* Weitere Größen auf Anfrage
Werkstoffe
Gleitring: Kohleverbundwerkstoff
Gegenring: SiC DiamondFace®-beschichtet
Nebendichtungen: EPDM (E), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G)
Empfohlene Anwendungen
- Kraftwerkstechnik
- Energierzeugung
- Nukleartechnik
- Kesselspeisewasserpumpen
Empfohlene Dichtungsversorgung
API Plan 02 + 23 (mit Mantelkühlung)
