SAF(V) / SAP(V)
Shop-Links für Mobilgeräte

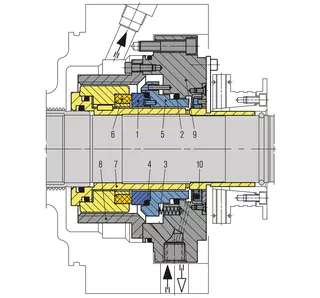

Zum Vergrößern auf das Bild klicken

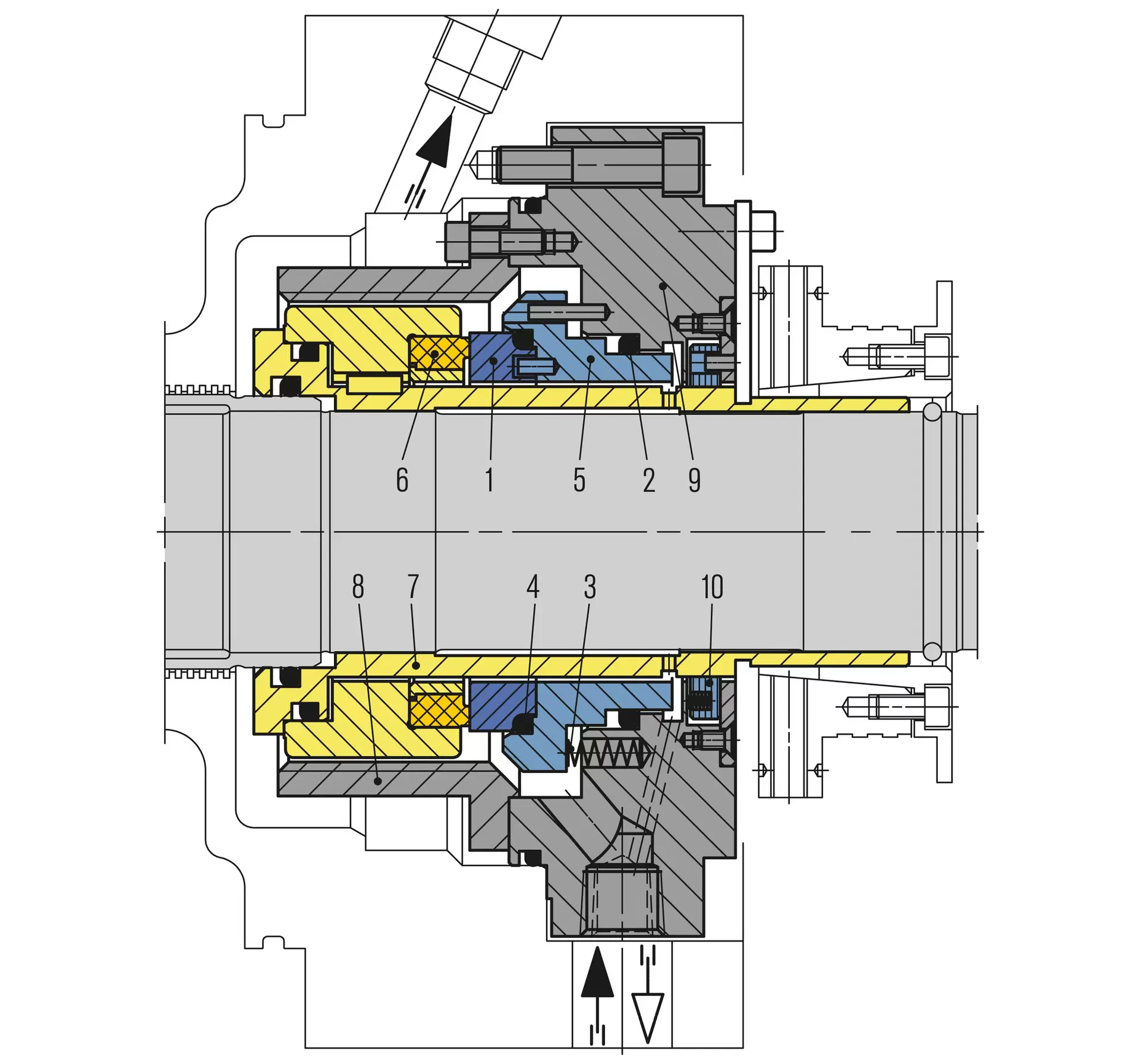

| Pos. | Benennung |
|---|---|
| 1 | Gleitring |
| 2 | O-Ring |
| 3 | Feder |
| 4 | O-Ring |
| 5 | Gleitringträger |
| 6 | Gegenring |
| 7 | Wellenhülse |
| 8 | Förderhülse |
| 9 | Deckel |
| 10 | Drosselring |
SAF(V) / SAP(V)
Merkmale
- Cartridge-Design
- Einzeldichtung
- Entlastet
- Drehrichtungsabhängig
- Integrierte Pumpeinrichtung
- Stationär befederte Einheit
- Eingelegter Gleitring
- Rotierender Kohle-Gegenring
Vorteile
- Verformungsoptimierte Dichtung für hohe Gleitgeschwindigkeiten und mittlere Drücke
- Wirtschaftlichkeit durch standardisierte Innenteile
- Hohe Flexibilität durch Anpassung der Anschlussteile an Pumpeneinbauraum
- Optimale Wärmeabfuhr durch integrierte Pumpeinrichtung sowie optimiertes Gegenring- / Gleitring-Design
- Unempfindlich bei Wellenbewegungen aufgrund stationärem Design
- Einfache und schnelle Montage durch vormontierte Einheit
- Nur wenige Bauteile
Einsatzbereich
Wellendurchmesser:
d1* = 120 ... 250 mm (4,72" ... 9,84")
Druck: p1 = 50 bar (725 PSI)
Temperatur: t = +300 °C (+572 °F)
Gleitgeschwindigkeit: vg = 65 m/s (213 ft/s)
Axialbewegung: ±3 mm
* Weitere Größen auf Anfrage
Werkstoffe
Gleitring: Siliziumkarbid (Q), SiC-C-Si Kohle siliziumimprägniert (Q3)
Gegenring: Kohlegrafit kunstharzimprägniert (B),
SiC-C-Si Kohle siliziumimprägniert (Q3)
Nebendichtungen: EPDM (E), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G)
Empfohlene Anwendungen
- Kesselspeisewasser mit niedriger Leitfähigkeit
- Kraftwerkstechnik
- Öl- und Gasindustrie
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Energierzeugung
- Kesselspeisewasserpumpen
Empfohlene Dichtungsversorgung
API Plan 02 + API Plan 23 (mit Mantelkühlung)
