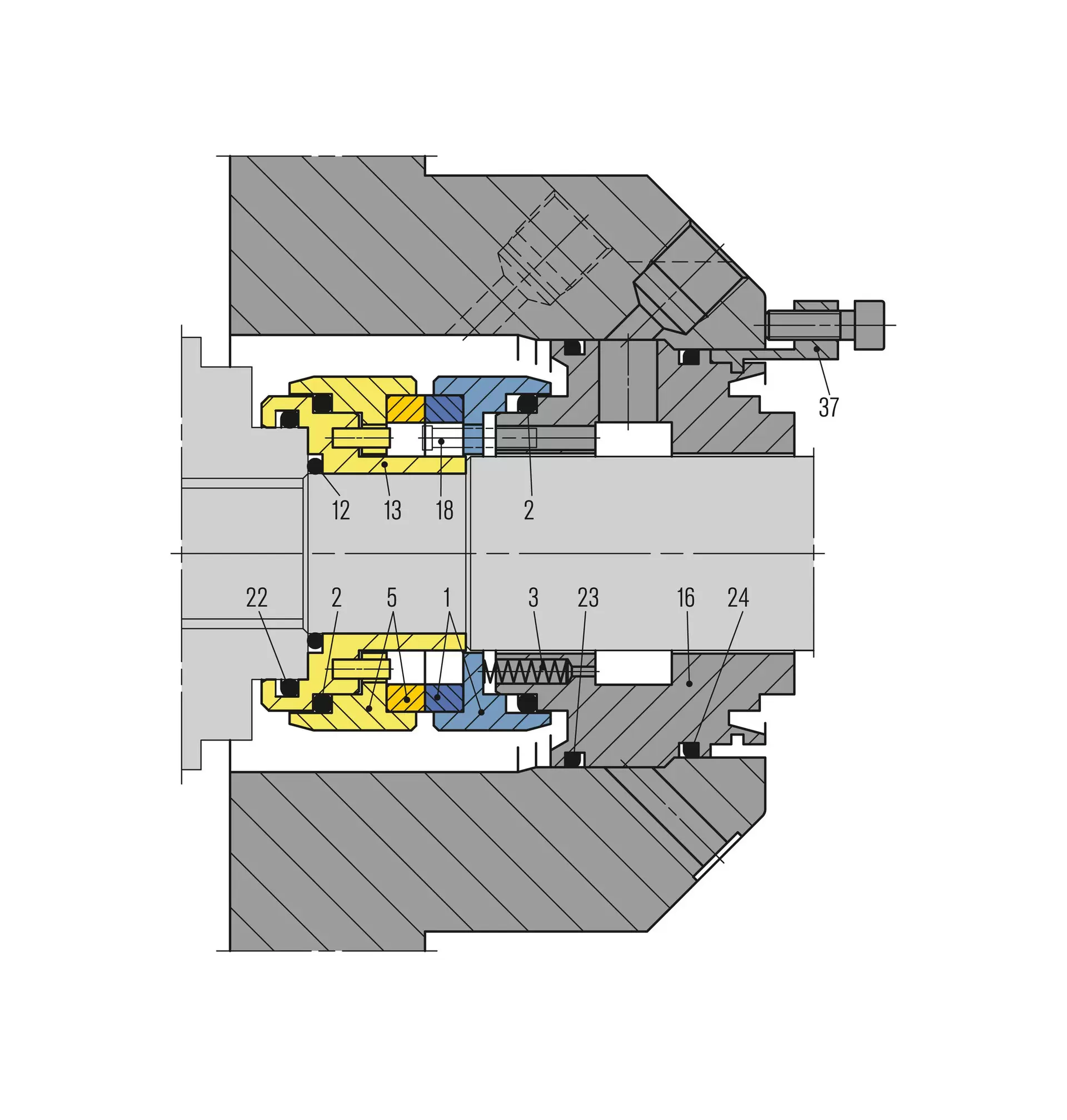

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1, 5 | Gleitring |
| 2, 12, 22, 23, 24 | O-Ring |
| 3 | Feder |
| 13 | Hülse |
| 16 | Gehäuse |
| 18 | Stift |
| 37 | Verdrehsicherung |
LP-S-UP Einzeldichtung
Angepasstes Design für Ahlstar UP A MS21 Pumpen, Lagerträger A1-A6

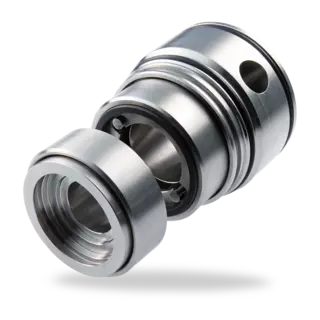

LP-S
Merkmale
- Integrierte Dichtung für Sulzer A Pumpen
- Einzeldichtung + Plan 11 Spülung
- Halbcartridge
- Entlastet
- Drehrichtungsunabhängig
- Stationäre Federn
- Kein dynamischer O-Ring auf der Welle
- Robustes Design
- Geschrumpfte Gleitringe
- Gleitringe mit großem Spalt zur Welle
- Optimierte Ersatzteile
Vorteile
- Individuell angepasste Dichtung an die Maschine für das beste Laufergebnis.
- Einfache und unkomplizierte Montage.
- Stationäre Federn auf beiden Seiten reduzieren den Einfluss von Wellenschiefstellungen.
- Keine Beschädigung der Welle durch dynamischen O-Ring.
- Verlängerte Lebensdauer durch robustes Design. Stabile Teile bei der Drehmomenteinleitung.
- Geschützte Gleitflächen durch robuste Schrumpfsitze und großem Radialspiel.
- Doppel-, Quench- und Einzeldichtung haben gleiche Verschleißteile auf der Produktseite, reduzierte Lagerhaltungskosten.
Einsatzbereich
Temperatur:
t = -20 °C ... +140 °C (-4 °F ... +284 °F)
Druck: p1 ... 25 bar (363 PSI)
Gleitgeschwindigkeit: vg ... 20 m/s (66 ft/s)
Stoffkonzentration: ... 4 %
Werkstoffe
Gleitring: Siliziumkarbid (Q12), Kohle (A)
Nebendichtungen:
FKM (V), EPDM (E), FFKM (K)
Metallische Teile: CrNiMo-Stahl (G),
Grade 5A (4T), SMO 654 (4U)
Empfohlene Anwendungen
- Saubere, nicht abrasive Medien
- Zellstoff- und Papierindustrie
- Chemische Industrie
- CCUS
- Sulzer Ahlstar APP und APT Kreiselpumpen
Produktvarianten
LP-S-UPF
Einzeldichtung, für API Plan 11 mit Drossel gemäß Sulzer Konstruktionsvorgaben, passend für Sulzer A Pumpenreihe
LP-G-UP
Einzeldichtung für Betrieb mit druckloser Fettvorlage. Baugleich mit LP-S-UP jedoch mit Quenchgehäuse an der Atmosphärenseite.
LP-S-S32-E10
Einzeldichtung, passend für Einbauraum von Sulzer APP/APT Pumpen
LP-S-S32-F10
Einzeldichtung, passend für Einbauraum von Sulzer APP/APT Pumpen, für API Plan 11 mit Drossel gemäß Sulzer Konstruktionsvorgaben.
LP-Q-S32-E20
Einzeldichtung für Betrieb mit druckloser Flüssigkeitsvorlage. Baugleich mit LP-S, jedoch mit Wellendichtring an der Atmosphärenseite (Einbaulänge größer), passend für Einbauraum von Sulzer APP/APT Pumpen.
LP-G-S32-E30
Einzeldichtung für Betrieb mit druckloser Fettvorlage. Baugleich mit LP-S-S32 jedoch mit Quenchgehäuse an der Atmosphärenseite.
LP-S-SL
Einzeldichtung, passend für Sulzer SL Rührwerke.
Weitere Designs
Angepasst an diverse Maschinen von namhaften Herstellern für die Papier- und Zellstoffindustrie, z.B. für Metso Konusrefiner, Andritz Drucksortierer, ABS Scanpump Stoffpumpen u.v.m.
