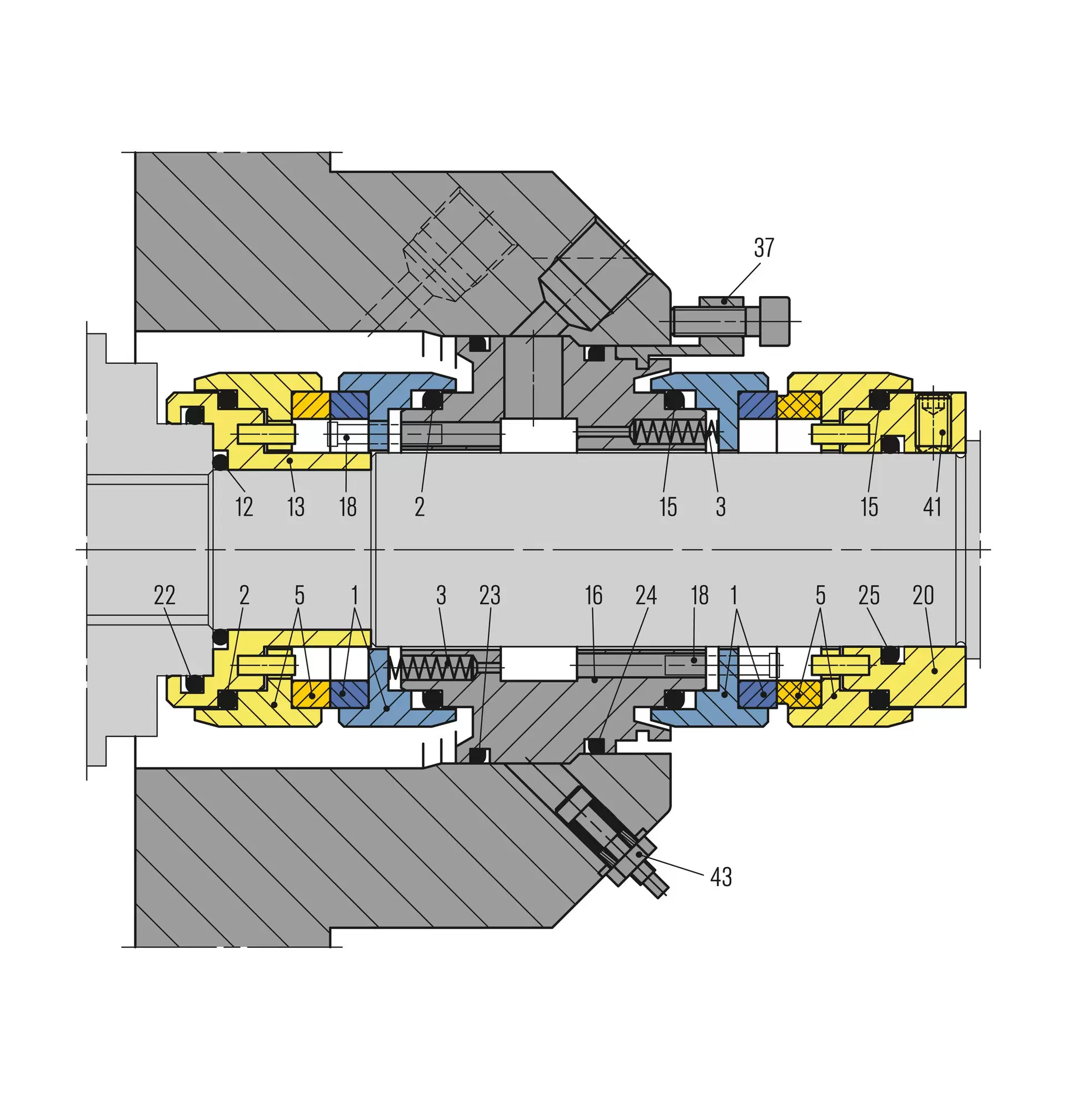

| Pos. | Benennung |
|---|---|
| 1, 5 | Gleitring |
| 10, 11 | Gegenring |
| 13 | Hülse |
| 16 | Gehäuse |
| 18 | Stift |
| 37 | Verdrehsicherung |
| 2, 12, 15, 22, 23, 24, 25 | O-Ring |
| 43 | Stopfen |
LP-D-UP Doppeldichtung
Angepasstes Design für Ahlstar UP A MS21 Pumpen, Lagerträger A1-A6

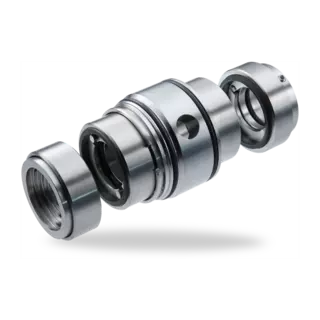

LP-D
Merkmale
- Integrierte Dichtung für Sulzer A Pumpen
- Doppeldichtung, entlastet
- Halbcartridge
- Drehrichtungsunabhängig
- Doppeltdruckentlastet
- Interne Sperrwasserzirkulation
- Stationäre Federn auf beiden Seiten
- Kein dynamischer O-Ring auf der Welle
- Robustes Design
- Geschrumpfte Gleitringe
- Gleitringe mit großem Spalt zur Welle
- Optimierte Ersatzteile
- Optimiertes Design für Nonflow-Fahrweise
Vorteile
- Individuell angepasste Dichtung an die Maschine für das beste Laufergebnis.
- Einfache und unkomplizierte Montage.
- Stationäre Federn auf beiden Seiten reduzieren den Einfluss von Wellenschiefstellungen
- Keine Beschädigung der Welle durch dynamischen O-Ring.
- Verlängerte Lebensdauer durch robustes Design. Stabile Teile bei der Drehmomenteinleitung.
- Geschützte Gleitflächen durch robuste Schrumpfsitze und großem Radialspiel.
Einsatzbereich
Temperatur:
t = -20 °C ... +140 °C (-4 °F ... +284 °F)
(180 °C (356 °F) mit Kalrez® Nebendichtungen)
Druck:
p1 ... 25 bar (363 PSI), p3 <12 bar (174 PSI)
Gleitgeschwindigkeit: vg ... 20 m/s (66 ft/s)
Stoffkonzentration: <8 %
Nonflow-Fahrweise:
Temperatur:
t = +5 °C ... +100 °C (+41 °F ... +212 °F)
Druck:
p1 max. 10 bar (145 PSI), p3 > p1
Gleitgeschwindigkeit: vg <10 m/s (33 ft/s)
Werkstoffe
Gleitring: Siliziumkarbid (Q12), Kohle (A)
Nebendichtungen: FKM (V), EPDM (E), FFKM (K)
Metallische Teile: CrNiMo-Stahl (G),
Grade 5A (4T), SMO 654 (4U)
Empfohlene Anwendungen
- Saubere, abrasive oder korrosive Flüssigkeiten
- Zellstoff unterschiedlichster Konzentration
- Für Anwendungen mit Kristallisation
- Zellstoff- und Papierindustrie
- Chemische Industrie
- CCUS
- Lithium
- Alternative Kraftstoffe
- Sulzer Ahlstar A (MS11) Kreiselpumpen
Hinweis
- Doppel-, Quench- und Einzeldichtung haben gleiche Verschleißteile auf der Produktseite, reduzierte Lagehaltungskosten.
- Doppeldichtungen können auch als Einzeldichtung verwendet werden durch entfernen der atmosphärenseitigen Dichtungsteile.
- Kann mit druckbeaufschlagtem Sperrmedium oder mit drucklosem Quench betrieben werden.
Produktvarianten
LP-D-S32-D20
Doppeldichtung, passend für Einbauraum von Sulzer APP/APT Pumpen
Weitere Designs
Angepasst an diverse Maschinen von namhaften Herstellern für die Papier- und Zellstoffindustrie, z.B. für Metso Konusrefiner, Andritz Drucksortierer, ABS Scanpump Stoffpumpen u.v.m.
