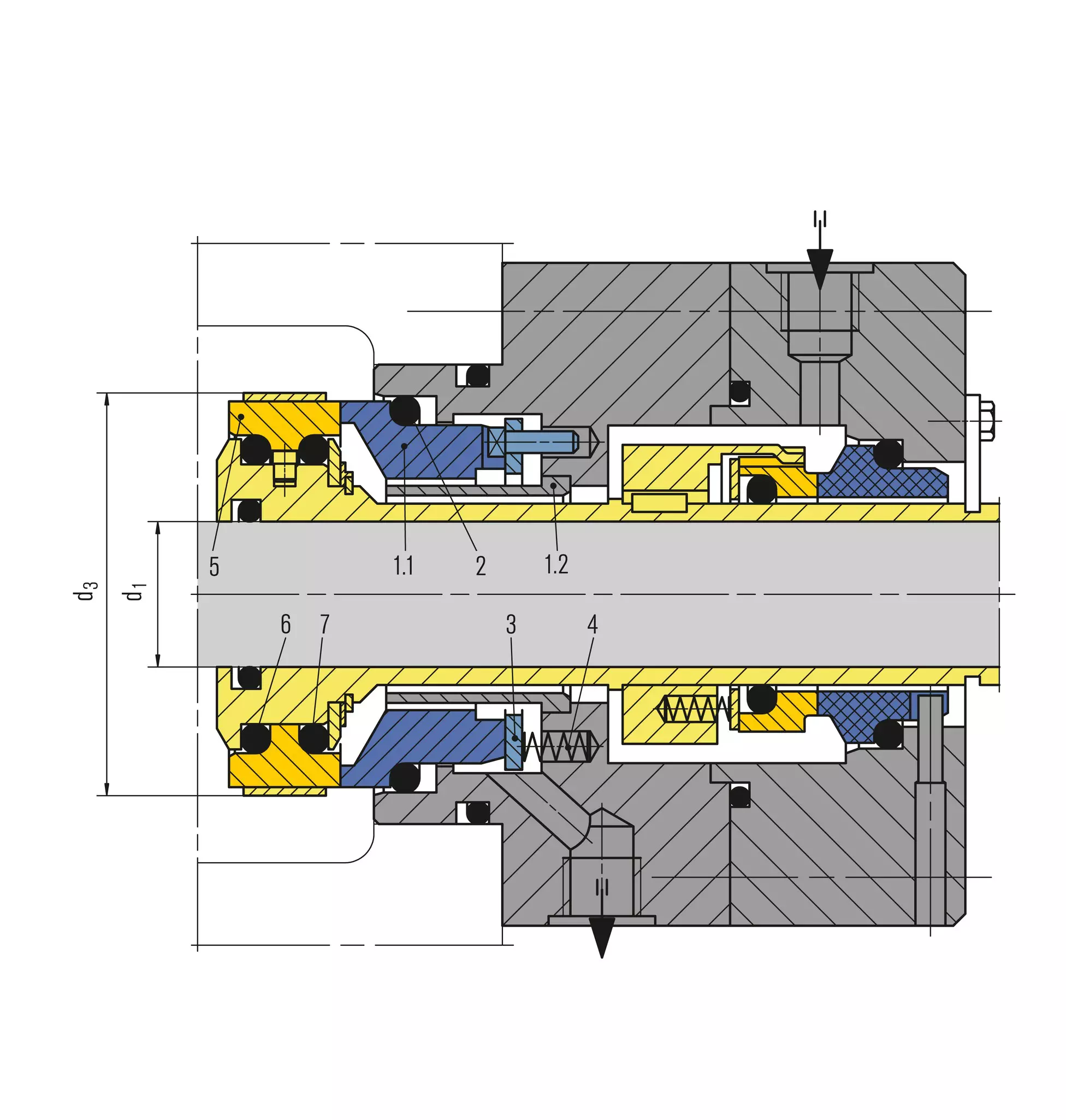

Pos.	Teile-Nr.DIN 24250	Benennung
1.1	472	Gleitring
1.2	520	Hülse
2	412.1	O-Ring
3	474	Druckring
4	477	Feder
5	475	Gegenring (G11)
6	412.2	O-Ring
7	412.3	O-Ring
8	441	Gehäuse

Montagerichtung:
- von der Laufradseite HR10
- von der Lagerseite HR11

HR

PDF Datenblatt

Merkmale

Einzeldichtung
Entlastet
Drehrichtungsunabhängig
Stationäre Gruppenbefederung
Gegenring rotierend
Direkt am Pumpenlaufrad angeordneter Gegenring
Federschutzhülse
Variante mit Zylinderfeder und nach EN 12756 (HRZ 1)
Variante in Cartridge-Ausführung mit oder ohne Umlenkhülse für den Einsatz mit oder ohne Quench (HR2, HR3)
Doppeldichtung in Cartridge-Ausführung (HRKS-D) lieferbar

Vorteile

Speziell für den Einsatz in feststoffbeladenen Medien ohne Fremdspülung oder Produktzirkulation
Feststoffgehalt bei Einzeldichtung: 40 % und bei Mehrfachdichtung: 60 %
Vakuumbetrieb möglich (ohne zusätzliche Ausrücksicherung)
Erhöhung der Zirkulationsmenge durch Fördergewinde
Federn sind produkt- und leckagegeschützt angeordnet

Einsatzbereich

Wellendurchmesser:
dN = 36 ... 270 mm (1,4" ... 10,63")
Druck: p1* = 16 bar (230 PSI)
Temperatur:
t = -20 °C ... +160 °C (-4 °F ... +320 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)

* Bei Vakuumbetrieb ist atmosphärenseitig ein Quench vorzusehen.

Werkstoffe

Gleitring: Siliziumkarbid (Q1, Q2)
Gegenring: Siliziumkarbid (Q1, Q2)

Standards und Freigaben

EN 12756

Empfohlene Anwendungen

Verschmutzte, abrasive und feststoffhaltige Medien
Prozessindustrie
Öl- und Gasindustrie
Raffinerietechnik
Chemische Industrie
Kraftwerkstechnik
Zellstoff- und Papierindustrie
Wasser- und Abwassertechnik
Bergbauindustrie
Zuckerindustrie
Zementindustrie
Lithium
Abwasserpumpen
Baggerpumpen
Ölsandgewinnung
Absorberumwälzpumpen in Rauchgasentschwefelungsanlagen (REA)

Hinweis

Montagerichtung:

Von der Laufradseite: HR10
Von der Lagerseite: HR11

Produktvarianten

https://media-assets.eagleburgmann.com/image/108134910297/image_bqj84se3s13i9dfbi9p1dkhd0n/-FWEBP

HR2

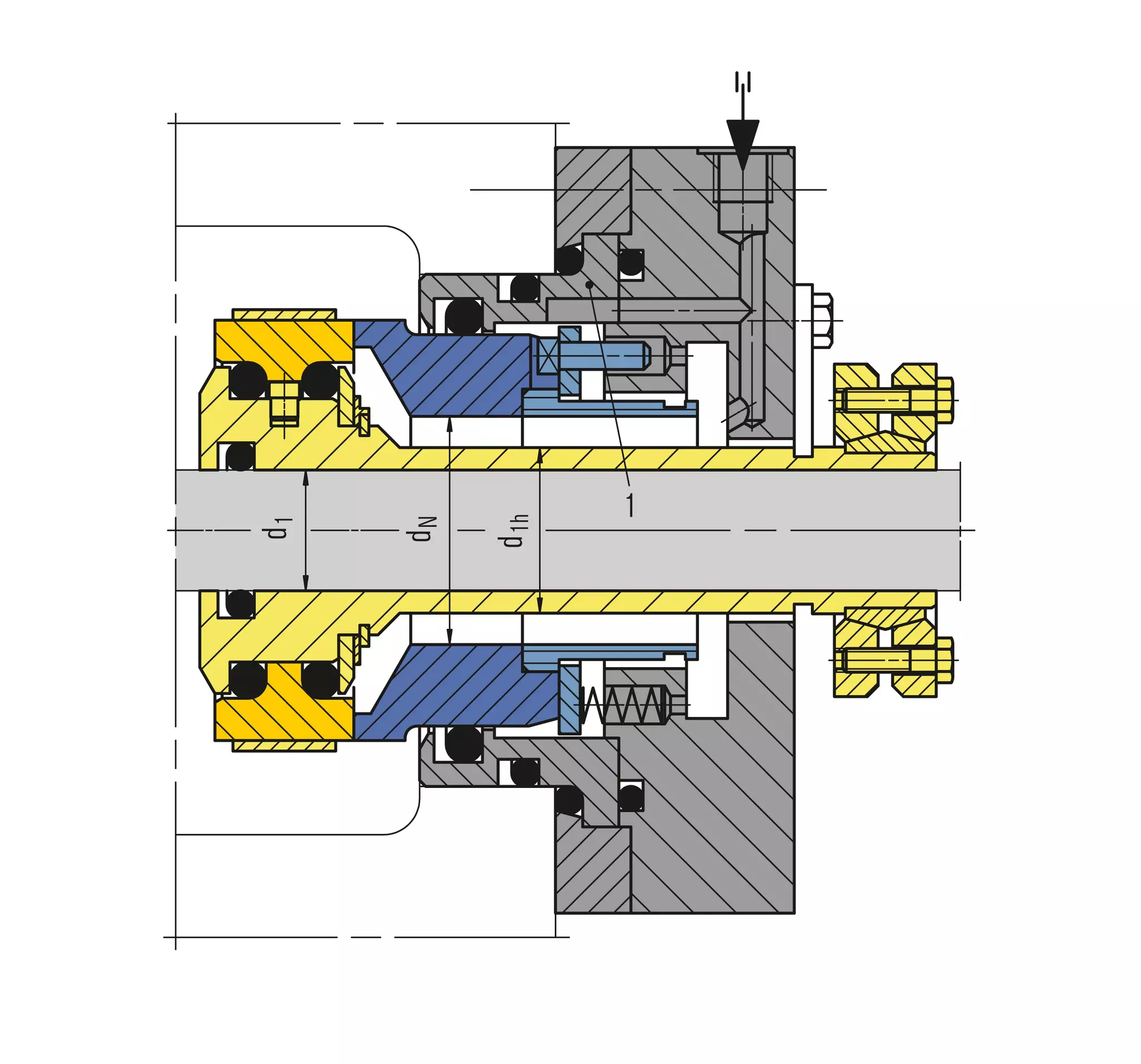

Einzeldichtung mit Umlenkhülse (Pos. 2) in Cartridge-Ausführung für den Einsatz mit Quench. Einsatz (Pos. 1) wahlweise Metall oder Siliziumkarbid.

https://media-assets.eagleburgmann.com/image/108134910297/image_d0q61vfhdd2hd1vfbdenkpmd6i/-FWEBP

HRKS-D
Doppeldichtung in Cartridgeausführung für den Betrieb mit Sperrflüssigkeit oder druckloser Flüssigkeitsvorlage (bei Sperrdruckausfall bleibt die Dichtung geschlossen), alternativ mit Fördergewinde zur Erhöhung der Zirkulationsmenge. Drehmomentübertragung z.B. über Schrumpfscheibe.

https://media-assets.eagleburgmann.com/image/108134910297/image_mvsm0uckjp3bn3n6i4inpqnj00/-FWEBP

HRZ1

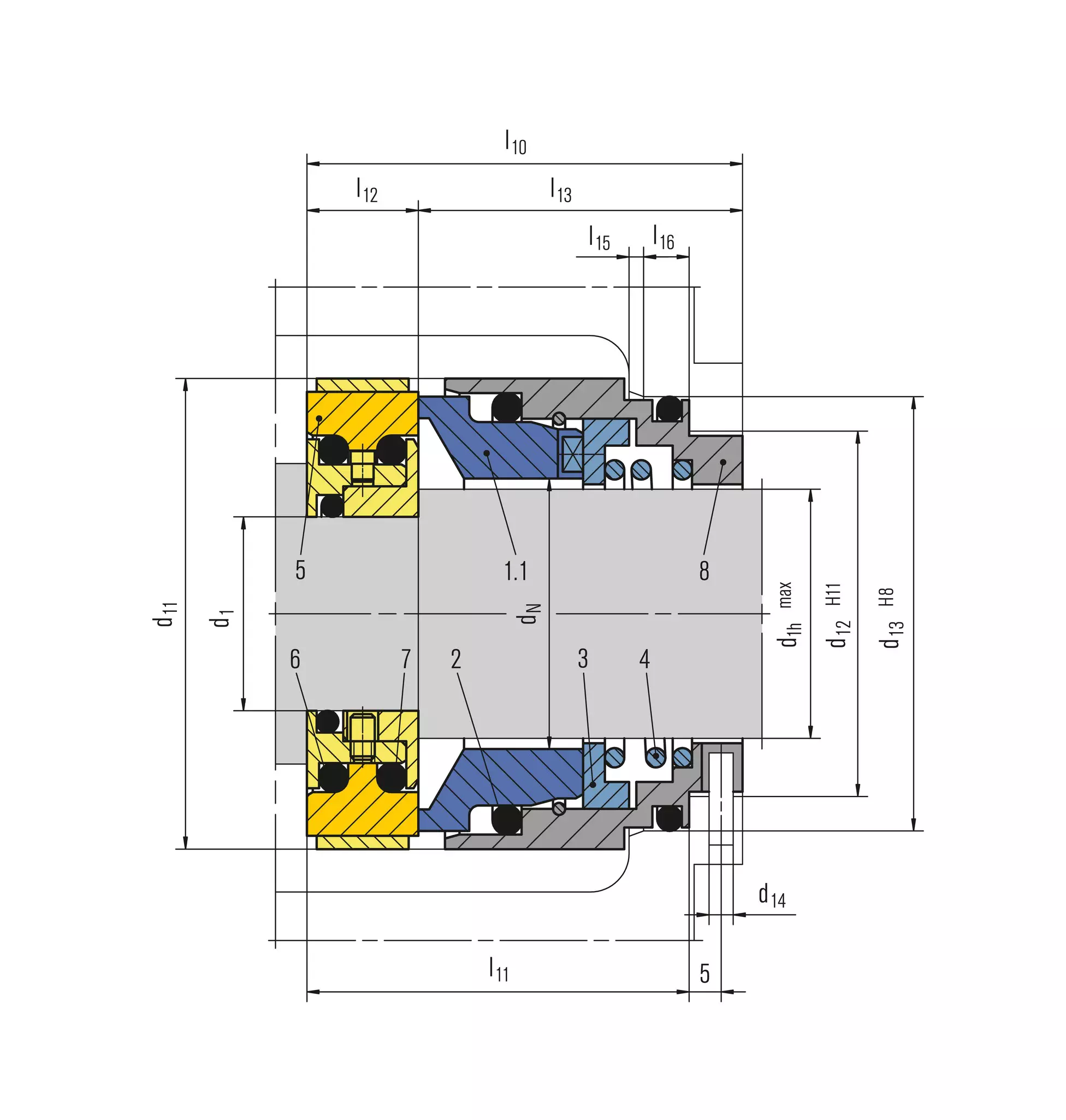

Einzeldichtung mit Zylinderfeder. Gegenring Typ G76. Einbau in Deckelanschlussmaße nach EN 12756 B bzw. U. Einbaulänge l11 entspricht max. l1k. Zwischenmaße auf Anfrage.

https://media-assets.eagleburgmann.com/image/108134910297/image_kchcmiukpl015cab1nk0jbhv5g/-FWEBP

HR3

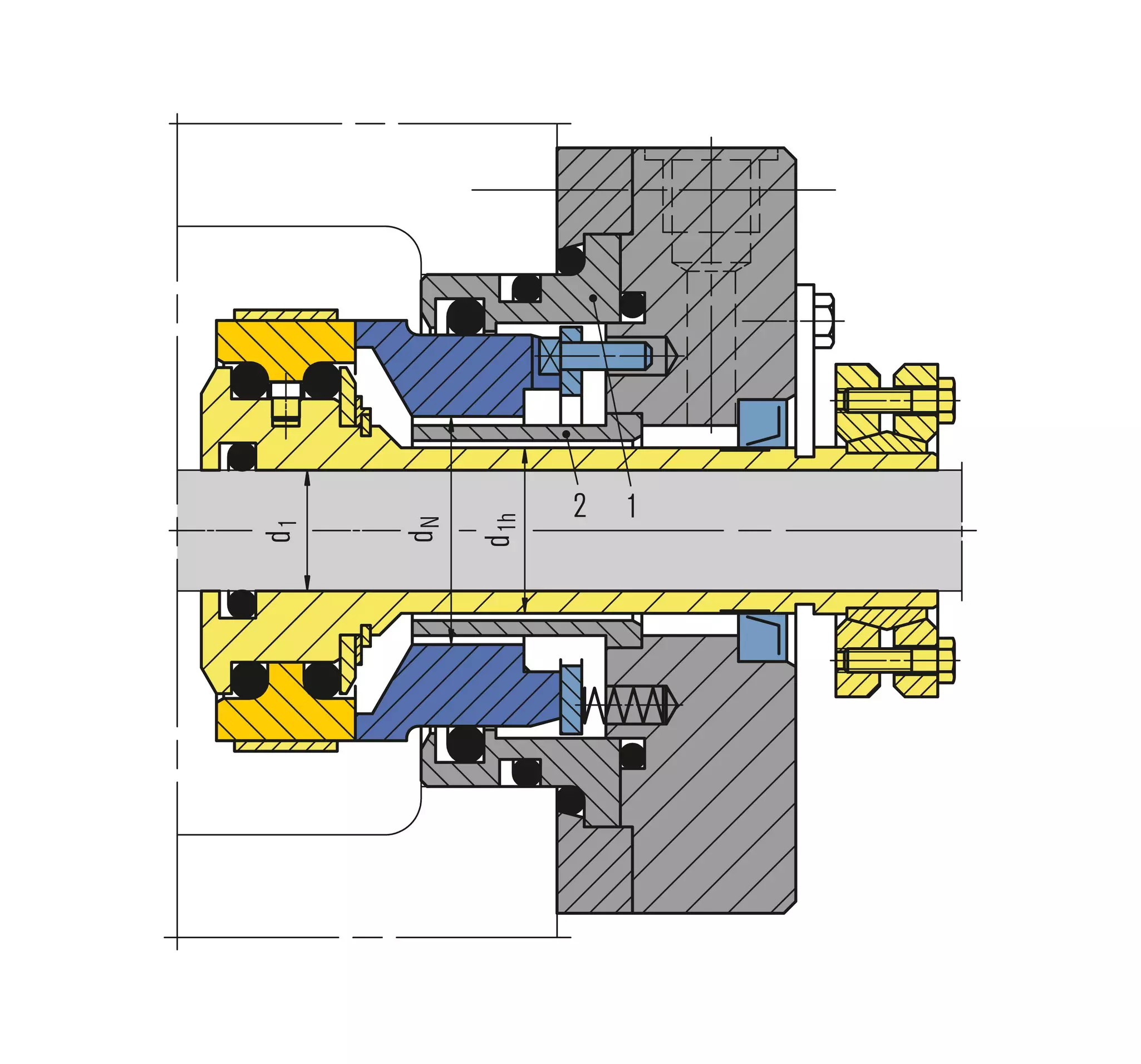

Einzeldichtung in Cartridge-Ausführung. Einsatz (Pos. 1) wahlweise Metall oder Siliziumkarbid. Optional ohne Pflegespülung.

Ähnliche Produkte

DF-(P)DGS6

Gasdichtung für Multiphasen-Pumpenanwendungen
DiamondFace®-Gleitflächentechnologie
Ideal für Anwendungen mit Ethan, CO2 und ähnlichen Medien mit wenig Abstand zum Dampfdruck
Ummantelter rotierender Ring
Bi-direktional
Einbaufertige Cartridge-Einheit
Lieferbar als Einzel-, Doppel-, Tandemdichtung und Tandemdichtung mit Zwischenlabyrinth

DF-SA DiamondFace®

Cartridge-Design
Einzeldichtung
Entlastet
Integrierte Pumpeinrichtung
Stationär befederte Einheit
Eingelegte Gleitringe
Rotierender Gegenring
(DiamondFace®-beschichtet)

DF-SA DiamondFace®

Cartridge-Design
Einzeldichtung
Entlastet
Integrierte Pumpeinrichtung
Stationär befederte Einheit
Eingelegte Gleitringe
Rotierender Gegenring
(DiamondFace®-beschichtet)

Zurück zur Übersicht

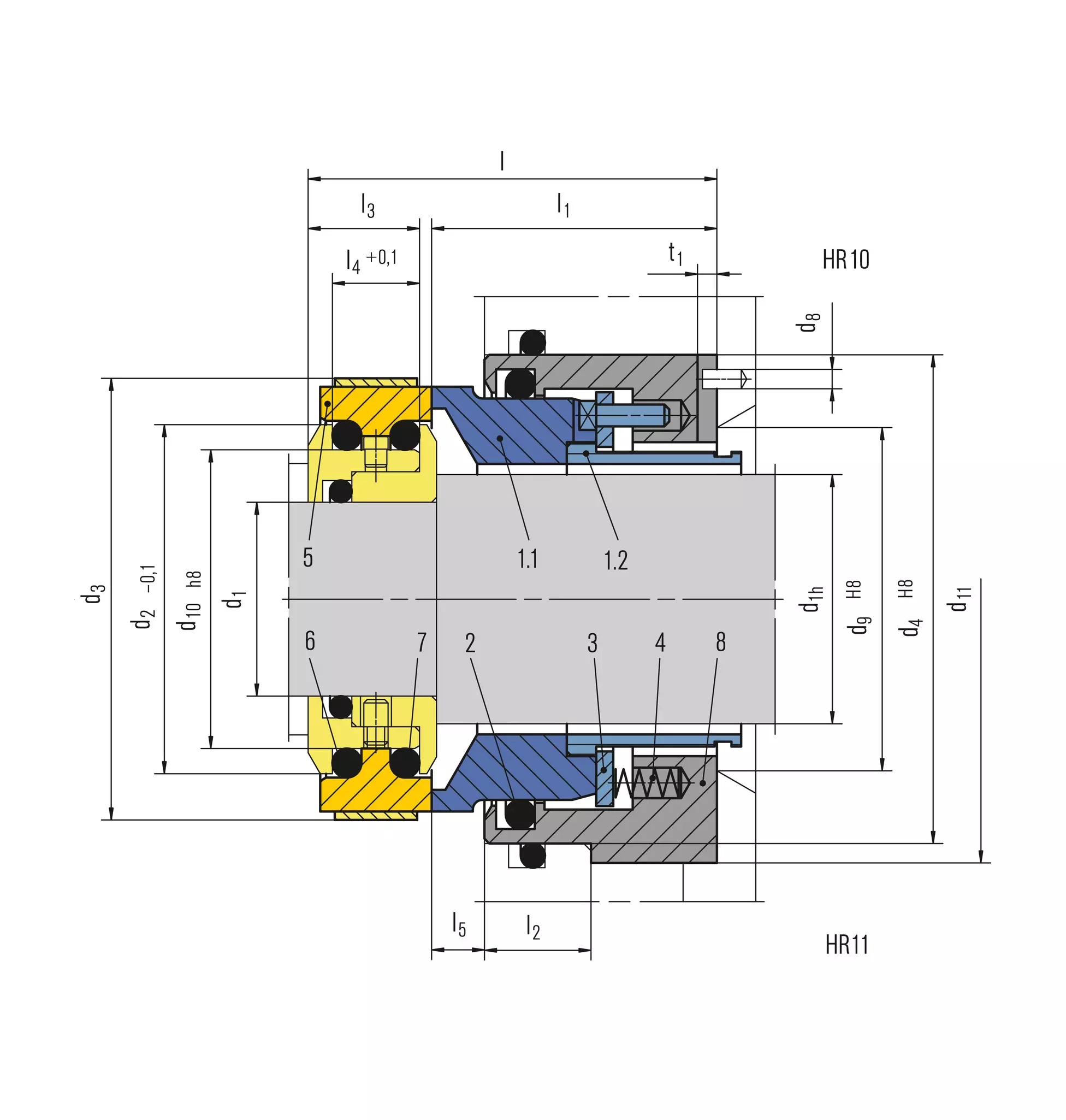

d₁	d_1h	d_N	d₂	d₃	d₄	d₅	d₆	d₇	d₈	d₉	d₁₀	d₁₁ +0,2 min	l	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₉	k₂	t	t₁
