SPL Niveauanzeiger
SPL Niveauanzeiger
SPL Niveauanzeiger
Merkmale

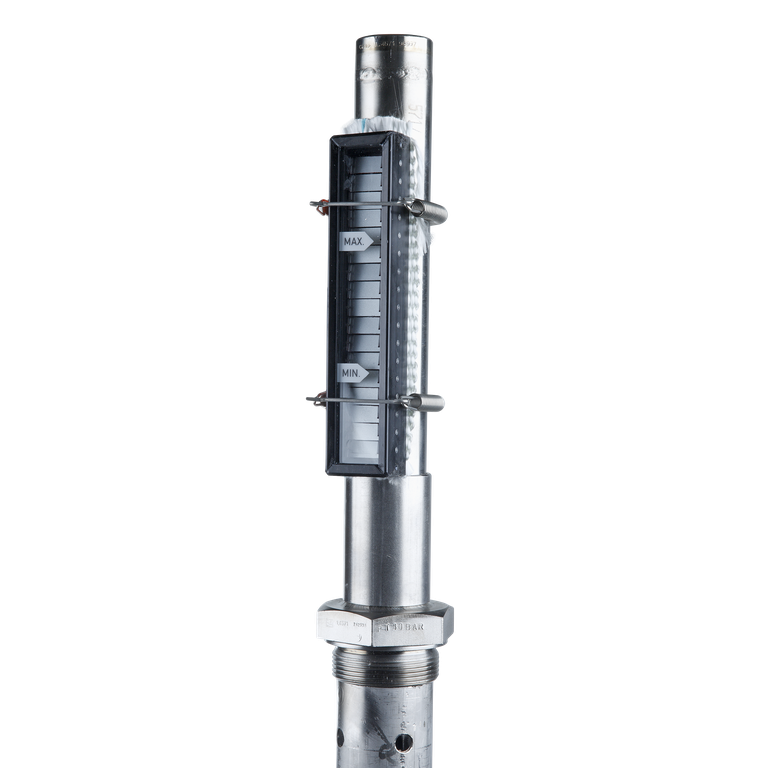

Die Übertank-Niveauanzeiger der Baureihe SPL werden zur kontinuierlichen Messung, Anzeige und Überwachung des Füllstandes von Flüssigkeiten verwendet. Der Niveauanzeiger besteht aus einem Standrohr mit integrierten Schwimmer mit Magnetsystem. Die um 360° drehbare Anzeigeleiste ist an der Außenseite des Standrohres befestigt.
Vorteile
- Einfache und zuverlässige Technik
- Magnetsystem: Niveauanzeige auch bei Stromausfall gewährleistet, da keine Hilfsenergie notwendig
- Ausführung für Temperaturen bis 200 °C
- Einbau von oben in den Behälter
Empfohlene Anwendungen
- Prozessindustrie
Funktionsbeschreibung
Der Niveauanzeiger funktioniert über einen Schwimmer mit einem Magnetsystem. Das Magnetsystem betätigt/wendet die außerhalb des Standrohres beweglichen, zweifarbigen Metallplättchen der Anzeigenleiste.
Hinweis
Dichte der Sperrflüssigkeit bei der Bestellung bitte mit angeben.
Produktvarianten
| Technische Daten SPL2000 | |
|---|---|
| Bezeichnung | SPL2000 |
| Max. Druck | 63 bar (914 PSI) |
| Max. Temperatur | 200 °C (392 °F) |
| Min. Dichte des Mediums | 0,7 g/cm3 |
| Werkstoffe / Gewicht | |
| Sperrmediumsberührte metallische Teile |
1.4571 |
| Schwimmer | Titan |
| Gewicht ca. | 5 kg (11 lb) |
Version mit Kontakteinrichtung SPK2000 zur Grenzwertmessung lieferbar.
