Sichere Dichtungstechnik für explosive Mischungen

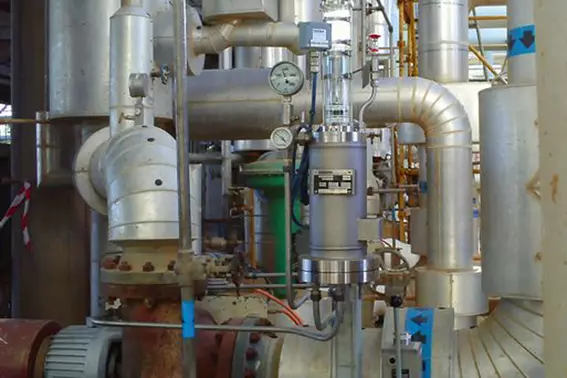

In den De-Methanizer-Reboiler-Pumpen von Thompson Byron Jackson in der Gasgewinnungsanlage von Santos in Moomba in Südaustralien sind Gleitringdichtungen von EagleBurgmann eingebaut. EagleBurgmann hat die Herausforderungen mit seiner Dichtung vom Typ H75KF-D und einem Versorgungssystem gemäß API 682 Plan 53C gelöst.

Betriebsbedingungen: p = 36 bar (522 PSI); t = -20 °C ... +38 °C (-4 °F ... +100 °F); n = 1.480 min^-1. Medien: leichte Kohlenwasserstoffe.

Laden Sie die PDF-Datei herunter, um den gesamten Artikel anzuzeigen.

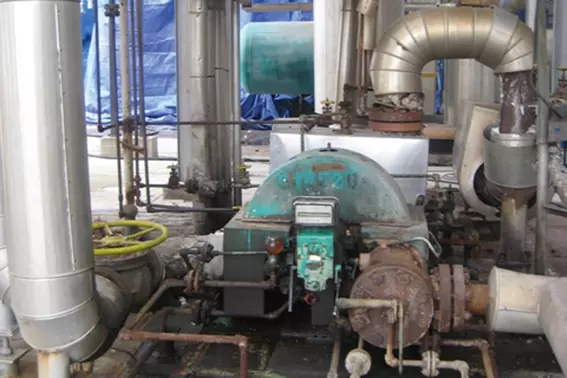

Die Kesselspeisepumpen der Wasserstoffanlage der Tüpras Kirikkale-Raffinerie in der Türkei sind mit Dichtungen vom Typ SHPV2/64 von EagleBurgmann und Versorgungssystemen gemäß API 682 Plan 02 + 23 ausgestattet.

Betriebsbedingungen: p = 43 bar (624 PSI); t = ... 282 °C (... 540 °F); n = 1.470 min^-1; d₁ = 58 mm (2.28"). Medium: Kesselspeisewasser.

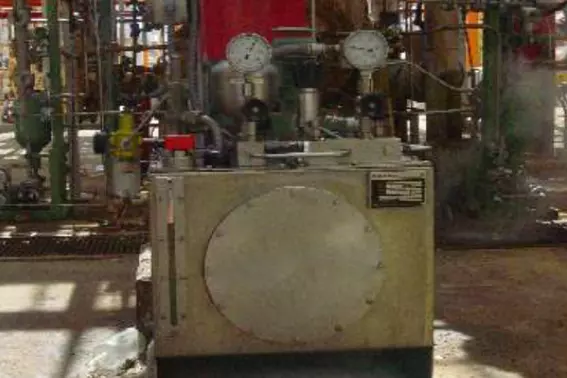

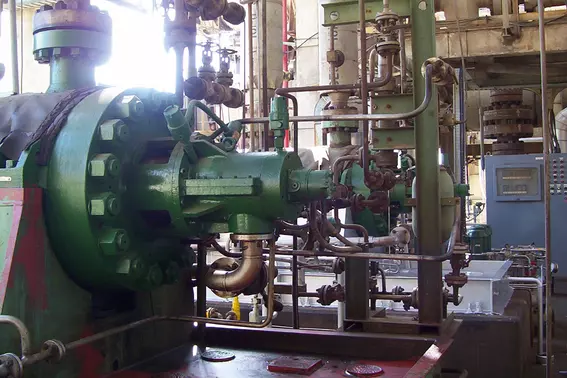

Seit 2004 werden Doppeldichtungen in Back-to-Back-Anordnung vom Typ H75KF-D1/130 mit Versorgungssystemen SPO9030/M012-D1 gemäß API 682 Plan 53 erfolgreich für die Abdichtung der Wellen von doppelt gelagerten Pacific-Pumpen eingesetzt. Das System befindet sich in der CRP-Raffinerie von Petroleos De Venezuela S.A.

Betriebsbedingungen: p = 4 barg (58 PSIG); t = 200 °C (392 °F); n = 3.600 min^-1; d₁ = 104,1 mm (4"). Medien: Naphtha, Gasöl + 3 % H2S).

In der Alkylierungsanlage der Raffinerie von Salina Cruz (Oaxaca, Mexiko) wird unsere H74-D/85 als Doppeldichtung für eine doppelt gelagerte Prozesspumpe von Byron Jackson eingesetzt.

Betriebsbedingungen: p = 9,61 bar (139 PSI); t = 42,3 °C (108 °F); n = 3.550 min^-1; d₁ = 79,38 mm (3,12"). Medien: Kohlenwasserstoffe und Fluorwasserstoff.

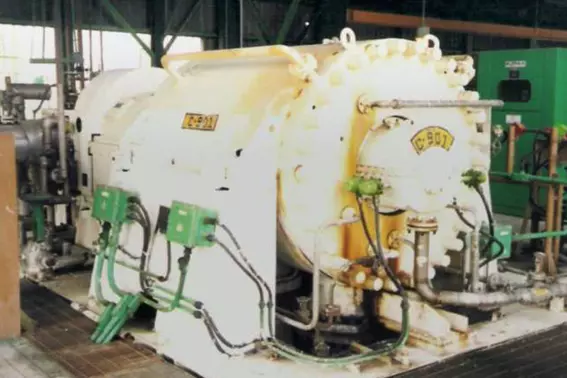

Die Hydroentschwefelungsanlage der Raffinerie in Ciudad Madero (Tamaulipas, Mexiko) ist mit einem Mitsubishi-Kompressor ausgestattet. Er ist mit Doppel-Gleitringdichtungen vom Typ SH6-D von EagleBurgmann zuverlässig abgedichtet.

Betriebsbedingungen: p = 3,4 ... 5,6 bar (49 - 81 PSI); t = 20 °C ... 150 °C (68 °F - 302 °F); n = 5.460 ... 8.190 min^-1; d₁ = 150 mm (5,91"). Medium: Gas.

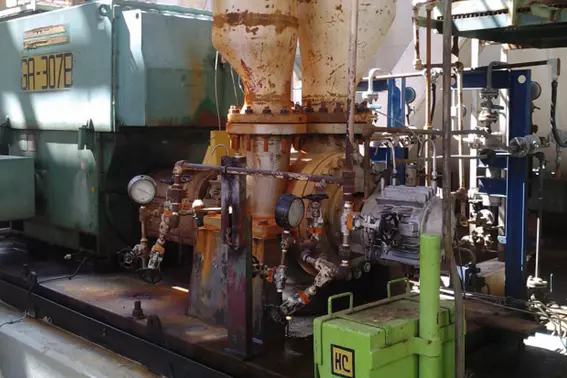

In der Alkylierungsanlage einer Raffinerie in Cadereyta Jimenez (Nuevo Leon, Mexiko) sind in die Kreiselpumpen von BIMSA (Bombas Internationales Mexicanas) Tandem- und Back-to-Back-Doppelgleitringdichtungen von EagleBurgmann mit Versorgungssystemen vom Typ SPN/SPO eingebaut.

Betriebsbedingungen: p = 18 bar (261 PSI); t = 50 °C (122 °F); n = 6.100 min^-1; d₁ = 63 mm (2.48"). Medien: Kohlenwasserstoffe und Fluorwasserstoff.

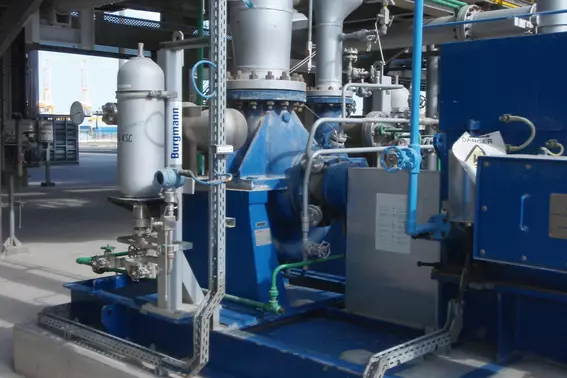

Die Stripper-Reflux-Pumpen in der Naphtha-Hydrobehandlungsanlage der ENOC-Raffinerie in Dubai sind mit Gleitringdichtungen vom Typ H75VKS20/105 von EagleBurgmann gemäß API 682 Plan 11 ausgestattet.

Betriebsbedingungen: p = 11,77 bar (25 PSI); t = 43 °C (109 °F); n = 1.485 min^-1; d₁ = 80 mm (3.15"). Medien: Kohlenwasserstoffe.

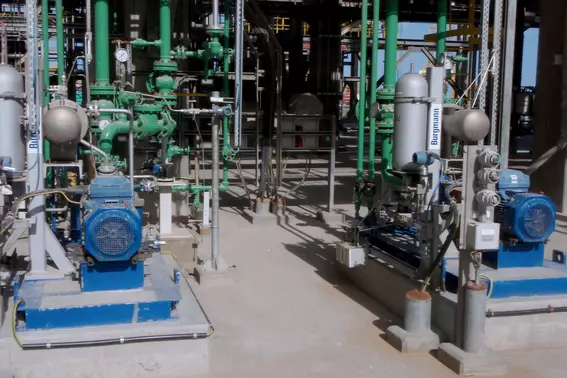

In der ENOC-Raffinerie in Dubai (VAE) sind Flüssiggaspumpen mit Doppelgleitringdichtungen vom Typ H75VKS20/85 von EagleBurgmann in Tandemanordnung zuverlässig abgedichtet. Angewendete API-Verrohrung: 11 + 53B.

Betriebsbedingungen: p = 17,75 bar (257 PSI); t = 43 °C (109 °F); n = 2.950 min^-1; d₁ = 60 mm (2.36"). Medien: Kohlenwasserstoffe.
