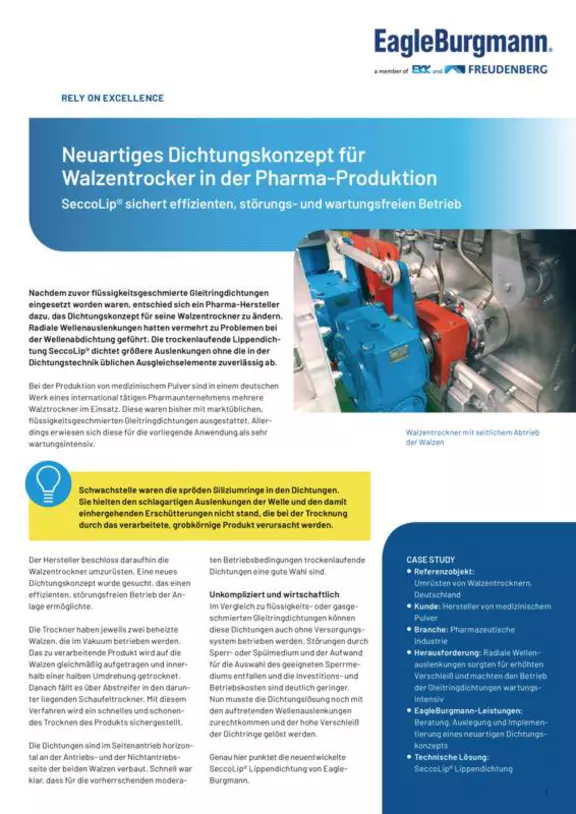

Neuartiges Dichtungskonzept für Walzentrockner
Innovative SeccoLip® Lippendichtung sichert effizienten, störungsfreien und wartungsfreien Betrieb.
Situation
Ein Hersteller von medizinischem Pulver hatte flüssigkeitsgeschmierte Gleitringdichtungen in seinen Walzentrocknern eingesetzt. Diese waren jedoch wartungsintensiv. Das neue Dichtungskonzept soll einen effizienten, störungs- und wartungsfreien Betrieb sicherstellen.
Herausforderung
Beim Trocknungsprozess erzeugte das verarbeitete grobkörnige Pulver schlagartige Erschütterungen an der Maschine. Diese führten zu Wellenauslenkungen, die den spröden Siliziumringe stark zusetzten.
Lösung
Innovative SeccoLip® Lippendichtung mit patentierter Ausgleichstechnik dichtet größere Wellenauslenkungen auch ohne die in der Dichtungstechnik üblichen Ausgleichselemente zuverlässig ab.
In der Produktion von medizinischem Pulver sind in einem deutschen Werk eines international tätigen Pharmaunternehmens mehrere Walztrockner im Einsatz. Diese waren bisher mit marktüblichen, flüssigkeitsgeschmierten Gleitringdichtungen ausgestattet. Allerdings erwiesen sich diese für die vorliegende Anwendung als sehr wartungsintensiv.
Schwachstelle waren die spröden Siliziumringe in den Dichtungen. Sie hielten den schlagartigen Auslenkungen der Welle und den damit einhergehenden Erschütterungen nicht stand, die bei der Trocknung durch das verarbeitete, grobkörnige Pulver verursacht werden.
Der Pharma-Hersteller beschloss daraufhin die Walzentrockner umzurüsten. Eine neues Dichtungskonzept wurde gesucht, das einen effizienten, störungsfreien Betrieb der Anlage ermöglichte.
Die Trockner haben jeweils zwei beheizte Walzen, die im Vakuum betrieben werden. Das zu verarbeitende Produkt wird auf die Walzen gleichmäßig aufgetragen und innerhalb einer halben Umdrehung getrocknet. Danach fällt es über Abstreifer in den darunter liegenden Schaufeltrockner. Mit diesem Verfahren wird ein schnelles und schonendes Trocknen des Produkts sichergestellt.
Die Dichtungen sind im Seitenantrieb horizontal an der Antriebs- und der Nichtantriebsseite der beiden Walzen verbaut.
Schnell war klar, dass für die vorherrschenden moderaten Betriebsbedingungen trockenlaufende Dichtungen eine gute Wahl sind. Im Vergleich zu flüssigkeits- oder gasgeschmierten Gleitringdichtungen können diese Dichtungen auch ohne Versorgungssystem betrieben werden. Störungen durch Sperr- oder Spülmedium und der Aufwand für die Auswahl des geeigneten Sperrmediums entfallen und die Investitions- und Betriebskosten sind deutlich geringer.
Nun musste die Dichtungslösung noch mit den auftretenden Wellenauslenkungen zurechtkommen und der hohe Verschleiß der Dichtringe gelöst werden.
Genau hier punktet die neuentwickelte SeccoLip® Lippendichtung von EagleBurgmann.
Diese Wellenabdichtung ist völlig neu gedacht und verbindet das Wirkprinzip von Wellendichtlippen mit der Zuverlässigkeit und Sicherheit einer Gleitringdichtung. Die Kombination von Dichtlippe aus speziellem PTFE-Compound und Gleitteil ist patentiert und kann etwaige Auslenkungen der Rührwerkswelle unmittelbar und sicher kompensieren. Somit kommt die Dichtung ohne Ausgleichselemente wie O-Ringe, Dehnscheiben oder Metallfaltenbälge aus.
Das Gleitlager kompensiert auftretende Wellenbewegungen durch ein Nachführen des kompletten Dichtelements. Mit dem Einbau von U-Caps statt dynamischer O-Ringen im Dichtelement werden radiale Auslenkungen bis 3 mm zuverlässig ausgeglichen. Dabei ist der Dichtspalt zwischen Welle und Dichtlippe nahezu konstant. Da zugleich die Kontaktkraft der Lippe auf die Hülse minimiert ist, bleiben Temperaturentwicklung, Verschleiß und Leckage gering. Ein zusätzliches Lager, das Kosten und Wartungsaufwand verursacht, erübrigt sich.
Passgenau dank Baukastenprinzip
Die Anordnung der Dichtlippen ist bei der SeccoLip® Lippendichtung variable und kann kundenspezifisch konzipiert werden. Für den Einsatz im Walzentrockner wurden vier Lippenelemente integriert.
Die erste und zweite Dichtlippe zeigt jeweils in Richtung Produkt. Sie sorgen dafür, dass keine Produktbestandteile in die Dichtung gelangen. Zudem kann die Dichtung gespült werden. Für eine regelmäßige Reinigung kann Heißdampf mit 4 bar über einen Spülanschluss zugeführt werden.
Die dritte und vierte Dichtlippe ist in Richtung Atmosphäre ausgerichtet. Diese Anordnung schützt das zu verarbeitende Produkt vor Verunreinigung von außen und macht den Vakuumbetrieb möglich. Die Dichtheit der SeccoLip® wird turnusmäßig durch ein zeitlich definiertes Vakuum im Walzentrockner sichergestellt.
In der Pharmaindustrie unterliegen alle Produktionssysteme, Anlagen und deren Komponenten strengen regulatorischen Vorgaben. Daher forderte der Hersteller in diesem Fall den Nachweis, dass die Werkstoffe die Anforderungen der U.S. Food & Drug Administration (FDA) erfüllen. Zudem musste die Dichtung für den Einsatz in der ATEX-Zone 2 mit Temperaturklasse 2 zertifiziert sein. Auch diese Anforderungen konnten erfüllt werden.
Seit erfolgreicher Umrüstung der Walzentrockner auf die trockenlaufenden SeccoLip®-Dichtungen Ende 2020 laufen diese störungsfrei und sicher. Eine regelmäßige Wartung ist nicht mehr erforderlich. Die Umrüstung hat sich auch dank der Einsparungen schnell bezahlt gemacht.
